UML・ソフトウェア図メーカーとは何ですか？

UML 図、シーケンス図、ER 図、ユースケース図、システム/ソフトウェア構成図、技術説明、発明開示から特許図面規則に適合し、モジュール・矢印・参照符号を備えたソフトウェア特許図を作る PatentFig AI の入口です。

法的レビューを置き換えますか？

いいえ。提出前には専門家の確認が必要です。

UML 図・シーケンス図・ER 図・ユースケース図はどうやって特許図になりますか？

PatentFig AI は UML 図、シーケンス図、ER 図、ユースケース図、システム/ソフトウェア構成図を受け取って特許ワークフローへ流し込み、特許図面規則に適合し、モジュール・矢印・参照符号を備えたソフトウェア特許図として描き出します。

ソフトウェア特許のブロック図にはいくつのモジュールを示すべきですか？

6〜9 個が読みやすい範囲です。10 個を超えると、その図は特許図ではなくデプロイ図になろうとしているサインです。複数の関連図に分割してください。

ボックスの中にベンダー名を書いてもよいですか？

いいえ。特定のベンダー（「AWS Lambda」「OpenAI」「Stripe」）は機能的な役割（「サーバーレス計算」「言語モデルサービス」「決済処理」）に置き換えます。クレームが特定ベンダーに依存すべきではありません。

ソフトウェア特許にはブロック図とフローチャートの両方が必要ですか？

通常は必要です。システムクレームはブロック図（モジュールが何か）で、方法クレームはフローチャート（ステップが何をするか）で支持されます。片方だけ提出すると、クレームの半分が図面の裏付けを欠きます。

UML・ソフトウェア図メーカー

UML 図、シーケンス図、ER 図、ユースケース図、システム/ソフトウェア構成図、ブロック図向けの出願用図面を作成します。

UML 図、シーケンス図、ER 図、ユースケース図、システム/ソフトウェア構成図、技術説明、発明開示から開始できます。
特許図面規則に適合し、モジュール・矢印・参照符号を備えたソフトウェア特許図を生成します。
ラベル、矢印、レイアウト、図面構造を反復調整できます。
Figure Checker と出力ツールに接続できます。

UML・ソフトウェア図メーカーカバー例 — 出力例: 特許図面規則に適合し、モジュール・矢印・参照符号を備えたソフトウェア特許図

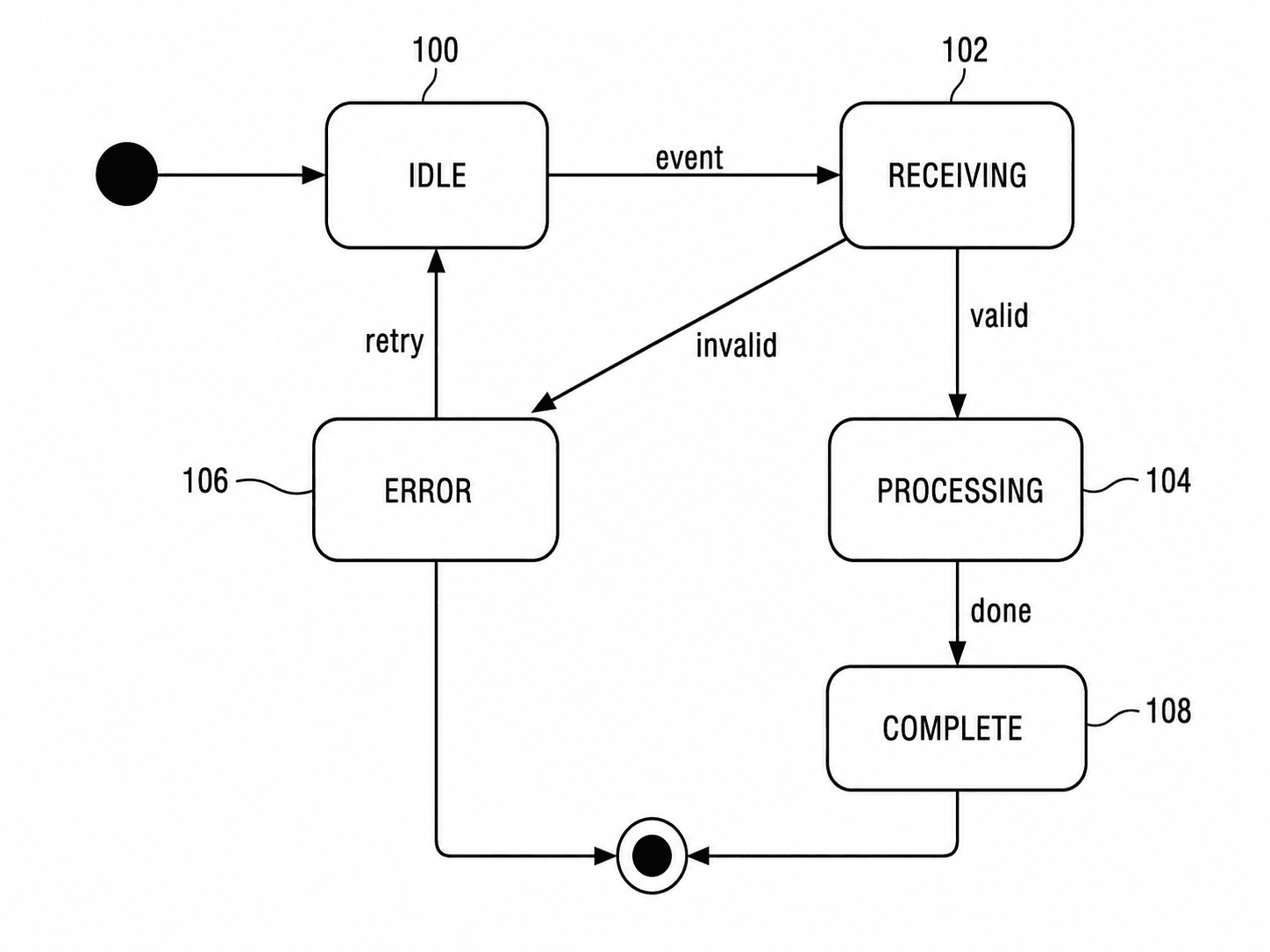

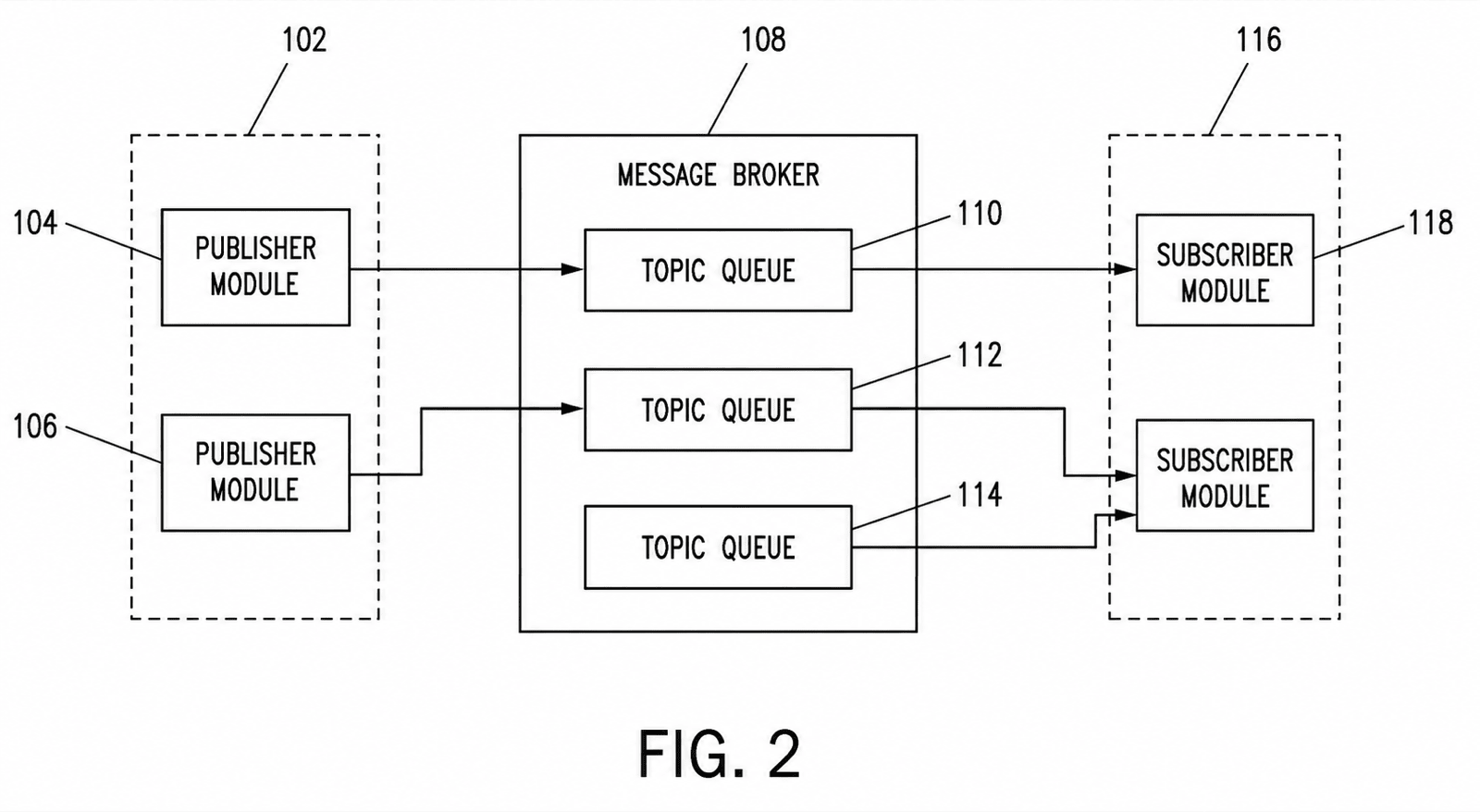

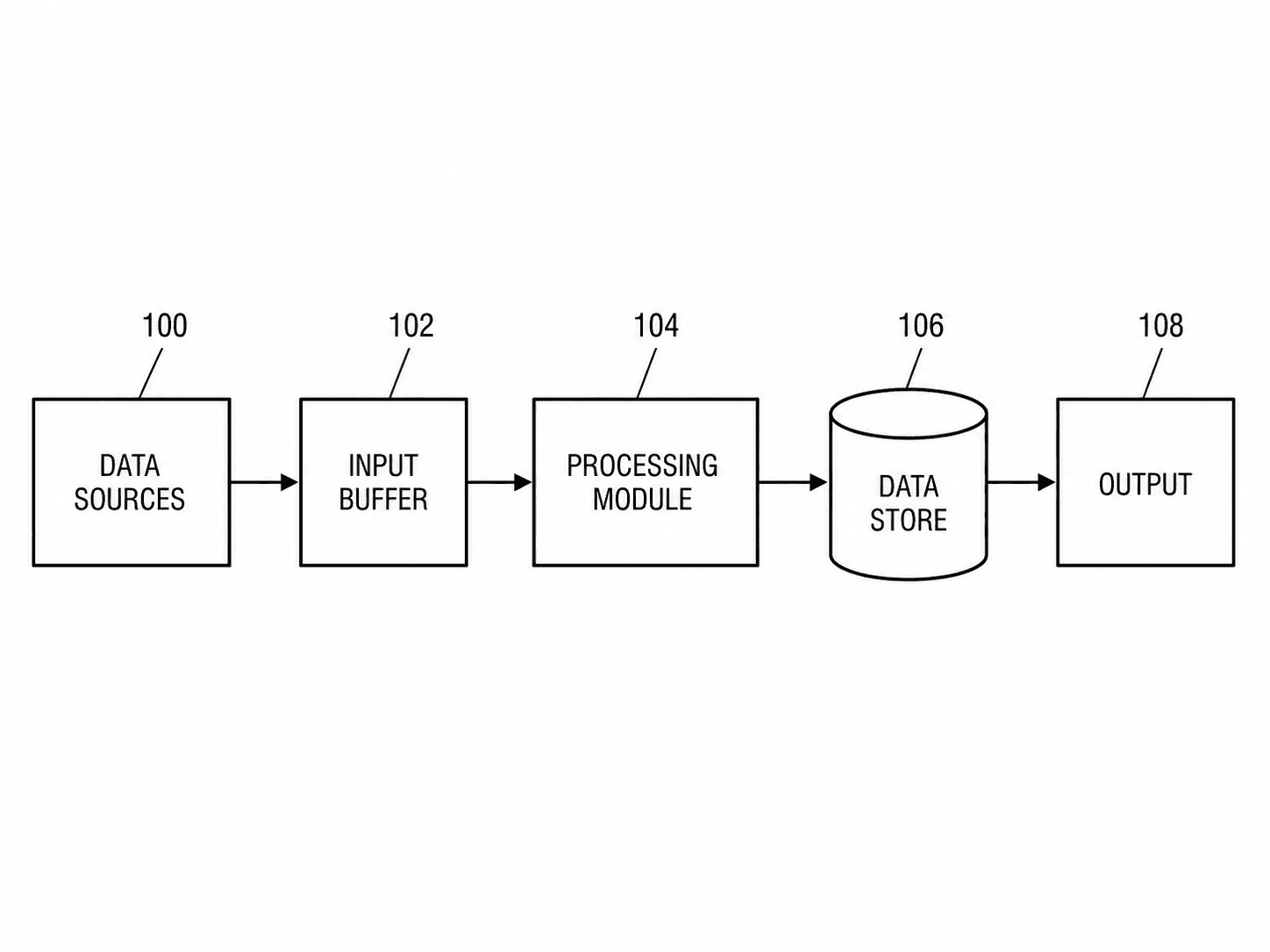

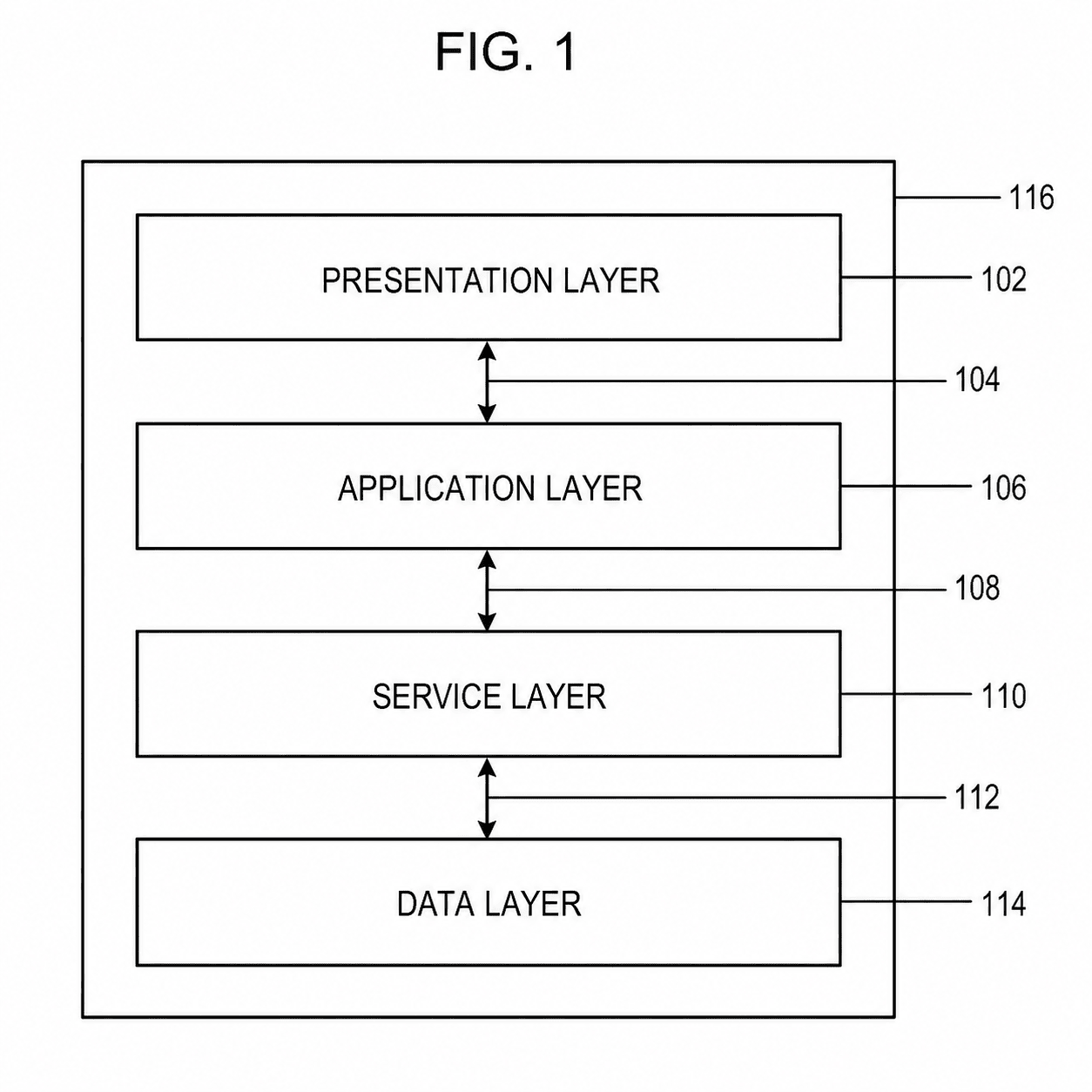

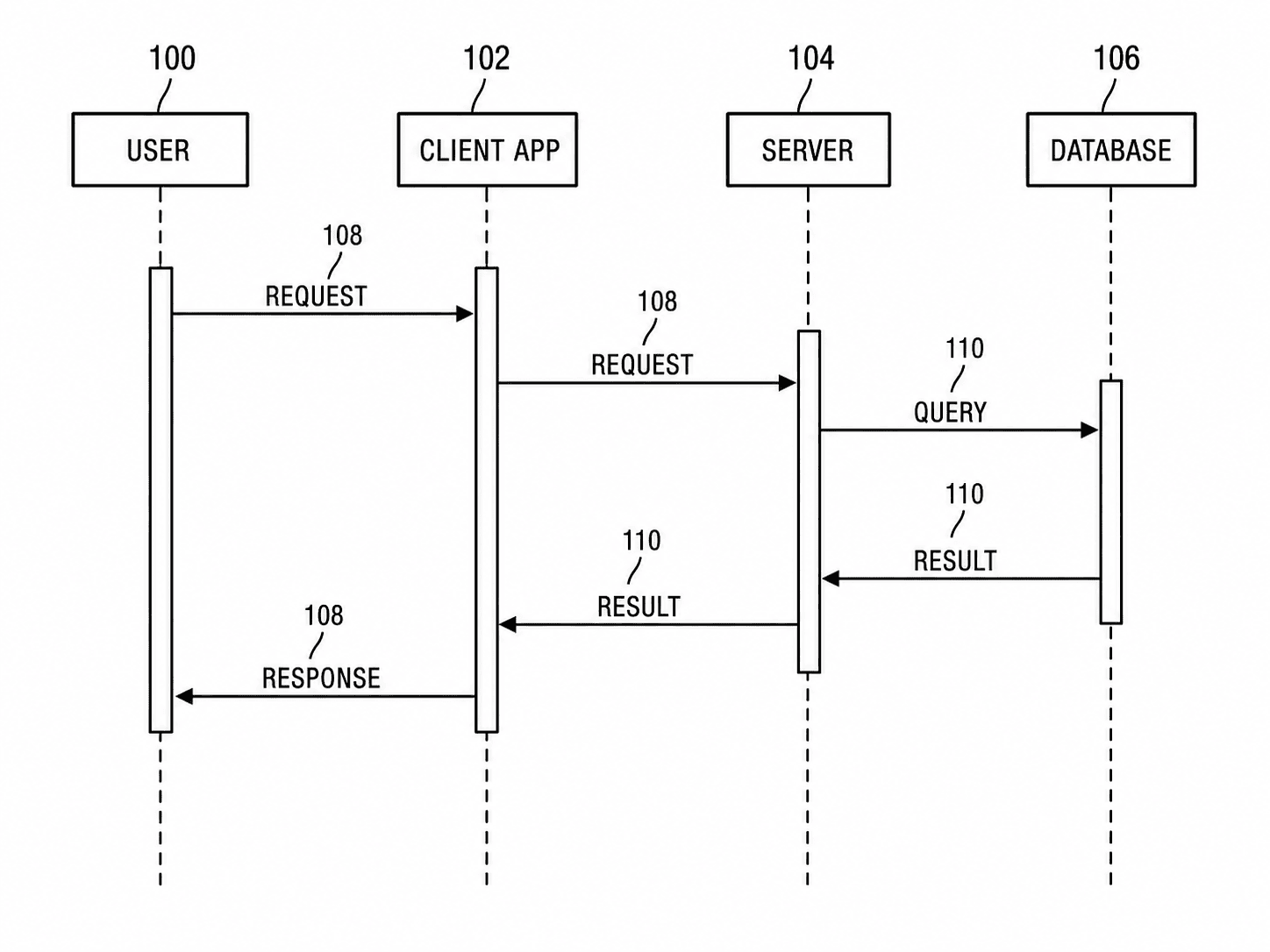

ソフトウェア特許図の例

出願スタイルで描いた架空の発明。開けばジェネレーターに読み込んで使えます。

実務フロー

UML・ソフトウェア図メーカーは素材準備、生成、修正、確認で構成されます。

素材を準備

UML 図、シーケンス図、ER 図、ユースケース図、システム/ソフトウェア構成図、技術説明、発明開示を整理します。

図面を生成

特許図面規則に適合し、モジュール・矢印・参照符号を備えたソフトウェア特許図を作成します。

確認して出力

レイアウトと符号が安定してから出力します。

特許向けワークフローが必要な理由

一般的な画像ツールでは、UML 図、シーケンス図、ER 図、ユースケース図、システム/ソフトウェア構成図、ブロック図の構造と符号を安定して扱いにくいです。

特許図面向け構造

UML 図、シーケンス図、ER 図、ユースケース図、システム/ソフトウェア構成図、ブロック図の部品関係と符号を重視します。

反復しやすい

図面全体を作り直さずに、必要な部分を調整できます。

出力前に確認

線、余白、符号、形式を出力前に確認します。

ソフトウェア特許図でよくある間違い

製品アーキテクチャのスライドをそのまま特許出願に貼り付ける——ブランド要素やベンダー名は無関係事項に当たります。

モジュールを安定した機能名ではなく実装ラベル（「Stripe webhook」「OpenAI endpoint」）で命名する。

アーキテクチャ、方法、UI を複数の関連図に分割せず、1 つの図に詰め込む。

「モジュール名を見れば明らか」という理由で参照符号を省略する。
