特許図面の例
8カテゴリ・26点のサンプル特許図面。写真・スケッチ・CADビューが出願可能な図面になるまでのビフォー/アフター対比付き。どの例でも開けば類似の図面を始められます。
- 26点のサンプル図面
- ビフォー/アフター対比
- 8カテゴリ
- どの例も開いて流用可
30秒でわかる答え
- 出願可能な特許図面とは白地の黒線画です:均一な線幅、付番されたビュー、引出線付きの参照符号——色・陰影・写真の質感は不可。
- 最速の方法は、下から最も近い例を選び、そのプロンプトでジェネレーターを事前入力して自分の発明に合わせること。
- 出願前に、図面チェッカーで余白・DPI・線幅・参照符号を対象庁向けに検証してください。
カテゴリ別のサンプル特許図面
各サンプルは架空の発明です。元素材付きのカードはビフォー/アフターを示します:何を入力し、どんな特許図面が出てきたか。
実用特許図面
実用図面は発明の仕組みを示します。機能部品ごとに引出線付きの参照符号を付け、同じ部品はすべてのビューで同じ符号を保ちます。
意匠特許図面

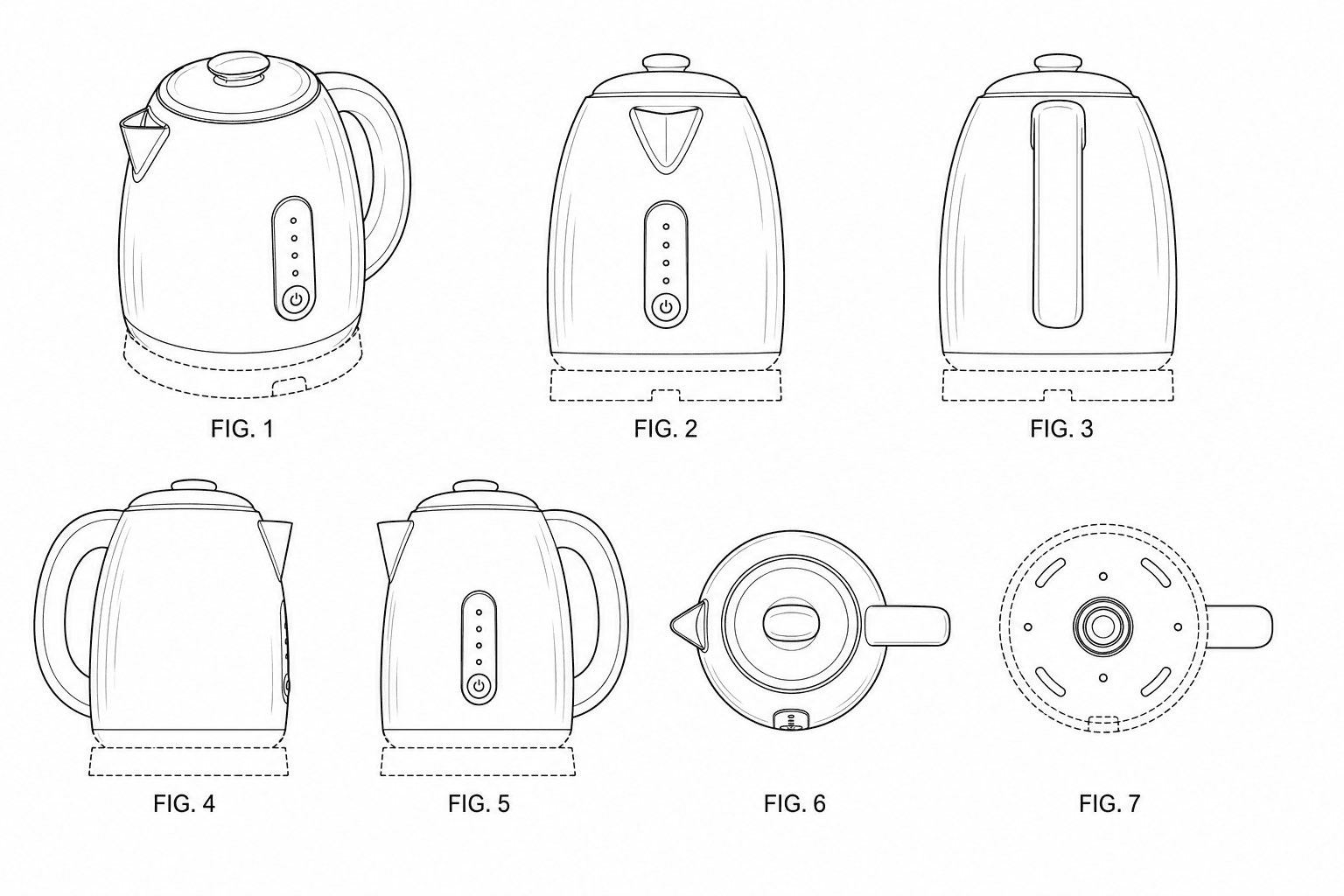

意匠図面は一貫したビューセット(正面・背面・側面・上面・下面)で装飾的外観を示します。主張する形状は実線、主張しない背景は破線、参照符号は使いません。
機械特許図面
機械図面の要は、切断面の断面ハッチング、組立状態をまたいで一貫した参照符号、そしてきれいな正投影または斜視投影です。
電気・回路図面
回路図は標準記号とラベル付きネットを、配線図は直交配線を用います。どちらも線幅を均一に保ち、庁が縮小印刷しても複製できるようにします。
ソフトのフローチャートとプロセス図
方法クレームはフローチャートで裏付けます:番号付きステップを箱と判断菱形に収め、矢印で主張する手順を一義的に示します。
ブロック図
システムクレームはブロック図で裏付けます:ラベル付きの矩形モジュールを図ごとに1xx/2xx/3xxで付番し、信号やデータの流れを矢印で結びます。
医療機器図面
医療機器の図面では、複数状態(展開/収縮)、筐体を貫く断面、分解図が必要になりがちです——いずれも図をまたいで符号を一貫させます。
分解図と断面図
分解図は破線の整列軸に沿って部品を分離し、断面図はすべての切断面にハッチングを施します。どちらも線幅と参照符号の規則を満たす必要があります。
特許図面とはどんな見た目か
出願可能な特許図面——そしてこのページのすべての図面サンプル——は、同じ構造に従います。
シート
所定の余白を持つ白い用紙。図は使用可能領域の内側に配置し、付番されたシートが出願の図面パートを構成します。
図のラベル
各ビューはFIG. 1、FIG. 2…とラベルされた1つの図です——1つの発明が複数シートにわたる多数の図に及ぶこともあります。
参照符号と引出線
図面中の番号付き要素(10、12、14…)が主張する各部品を示し、細い引出線でつながり、どのビューでも同じ番号を保ちます。
線画の規則
白地に均一な太さの黒実線——庁が明示的に認めない限り、色・グレー塗り・写真の質感は不可。
図面・ダイアグラム・図の違い
検索では重なりがちですが、特許出願では意味の異なる3つの言葉です。
特許図面(patent drawing)
線画のビューそのもの——慣行に従って描いた発明の斜視図・立面図・断面図・分解図。
特許ダイアグラム(patent diagram)
模式的な図——ブロック図・フローチャート・回路図・システム図——主にソフトウェア・電気・AI/ML出願で使われます。
特許図(patent figure)
庁が目にする正式な単位:シートに配置されFIG. nとラベルされた図面またはダイアグラム。出願されれば、図面もダイアグラムもどちらも図になります。
例の使い方
例は白紙のプロンプトより速い出発点です。
近いカテゴリを選ぶ
自分の発明に最も近い例を見つけます。
開いて読み込む
プロンプトが/generateに読み込まれ、自分の発明に合わせられます。
編集してビュー追加
参照符号の調整、ビュー追加、装飾陰影の除去。
出願前に確認
図面チェッカーで対象庁向けに検証し、書き出します。
これらの例が最も役立つ場面
- 実用・意匠・機械・電気および回路の図面の参考が欲しいとき
- ソフトウェアのフローチャート、ブロック図、その他のプロセス図を作成するとき
- 発明が医療機器、または分解図・断面図が必要なとき
- 白紙から始めるのではなく、流用できる実用的なプロンプトが欲しいとき
別の場所を見るべき場面
- 正確な庁の規則が必要なとき——特許図面要件をご覧ください
- 六庁の規則比較が必要なとき——特許図面基準をご覧ください
- 今すぐ完成図が欲しいとき——ジェネレーターを開いて発明を記述してください
特許図面の例
