法的レビューを置き換えますか？

いいえ。提出前には専門家の確認が必要です。

適合する医療機器の特許図はどのようなものですか？

純白の背景に白黒の線画で描き、参照符号は各部品の外側に置いて波線の引出線で部品につなぎます——符号を構造の上に直接書くことはしません。カテーテル、ステント、インプラント、オートインジェクター、ウェアラブルやパッチ、手術器具はすべてこの同じ規約に従い、USPTO 37 CFR §1.84 と CNIPA の図面規則を満たします。クレーム要素が実際に依存しない限り、陰影・色・臨床的なリアリズムは加えません。

医療機器の特許図に患者の解剖学的構造を描けますか？

控えめに、かつ機器の向きを説明する場合に限ります。識別可能な患者の詳細、肌の色、臨床的なリアリズムは避けます。接触部位の中立的な輪郭で通常は十分です。

医療特許図は規制当局への提出資料と一致させるべきですか？

いいえ。規制用の図版（IFU、ラベル、包装）は FDA/EMA/PMDA の規則に沿って作られ、特許図とは読まれ方が異なります。形状が同じでも、2 つの図面セットを別々に管理してください。

機器の展開状態と収縮状態はどう示しますか？

別々の図（FIG. 2A 収縮、FIG. 2B 展開）として示し、同じ部品は両状態で同じ符号を保ちます。ステント、カテーテル、注射器は、状態図間で符号がずれて拒絶される例が日常的にあります。

医療機器特許図面生成

カテーテル、ステント、インプラント、オートインジェクター、ウェアラブルやパッチ、手術器具、断面図、分解組立図向けの出願用図面を作成します。

図面を生成関連ワークフロー

デバイス説明、試作画像、断面要求、医療ハードウェアスケッチから開始できます。
白黒線画の医療機器特許図——使用状態ビュー（展開・収縮）、断面図、分解組立図——を純白の背景に描き、参照符号は部品の外側に置いて波線の引出線でつなぎ、クレームに必要な範囲を超える臨床的・解剖学的リアリズムは加えませんを生成します。
ラベル、矢印、レイアウト、図面構造を反復調整できます。
Figure Checker と出力ツールに接続できます。

医療機器特許図面生成カバー例 — 出力例: 白黒線画の医療機器特許図——使用状態ビュー（展開・収縮）、断面図、分解組立図——を純白の背景に描き、参照符号は部品の外側に置いて波線の引出線でつなぎ、クレームに必要な範囲を超える臨床的・解剖学的リアリズムは加えません

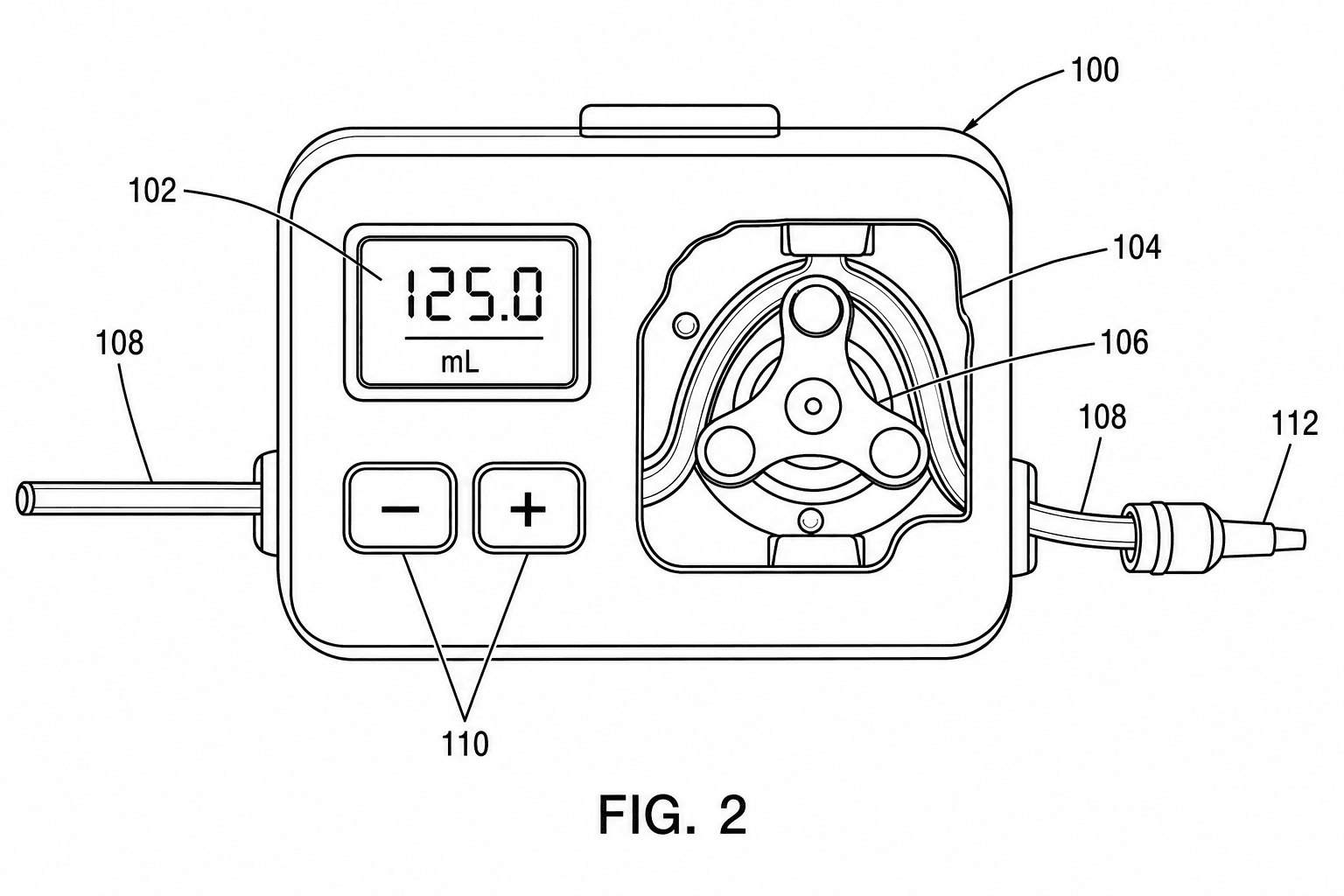

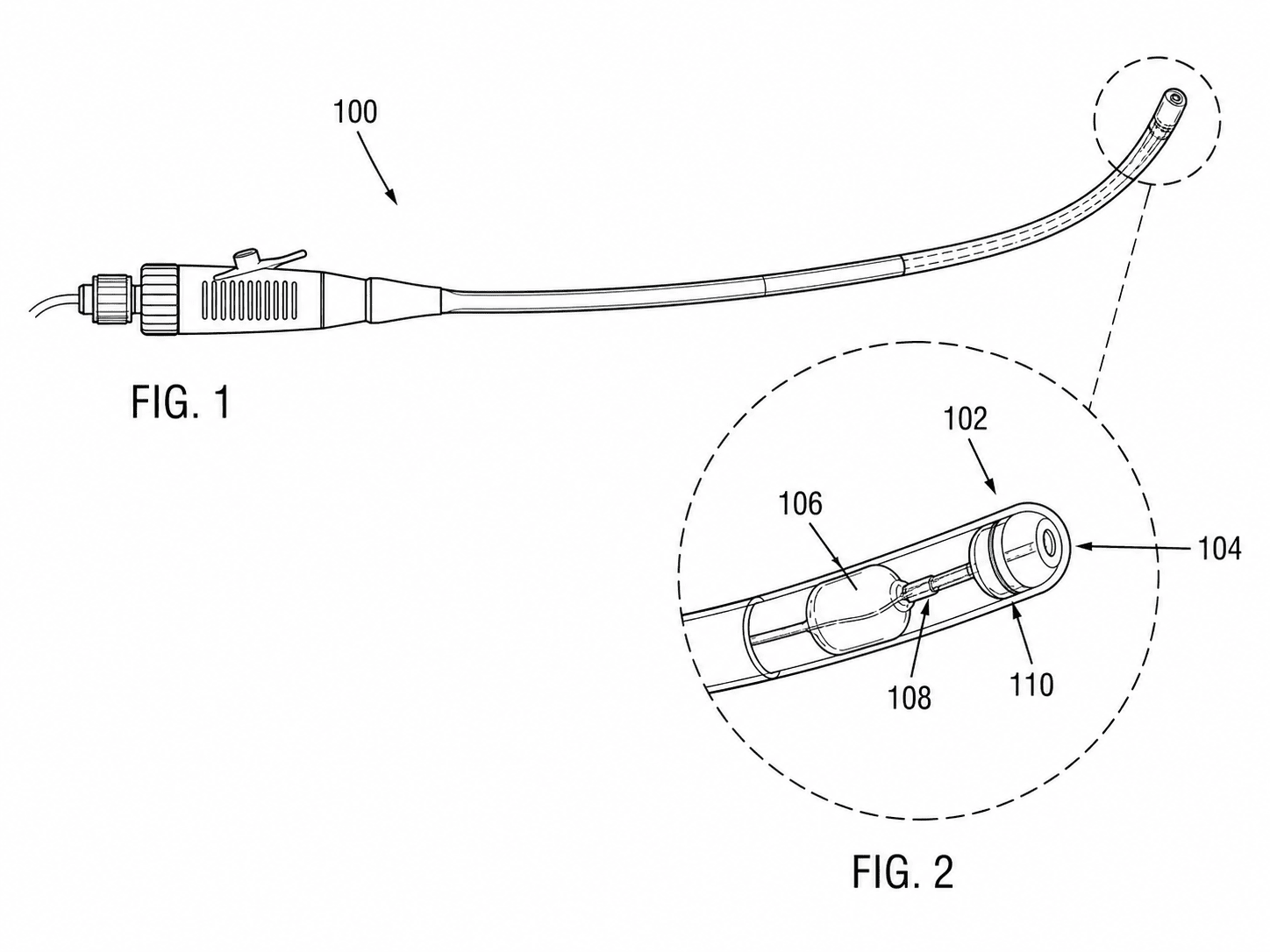

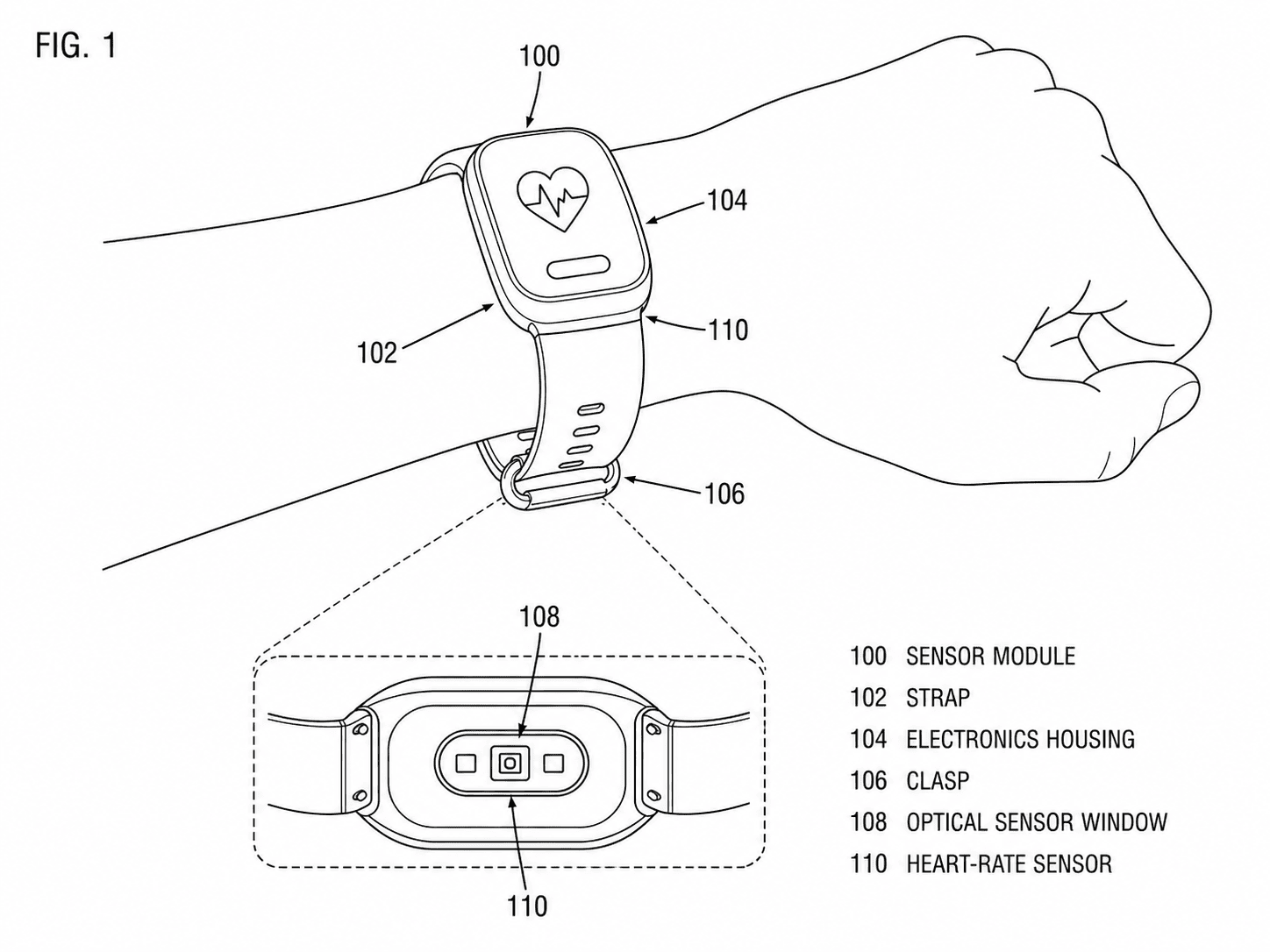

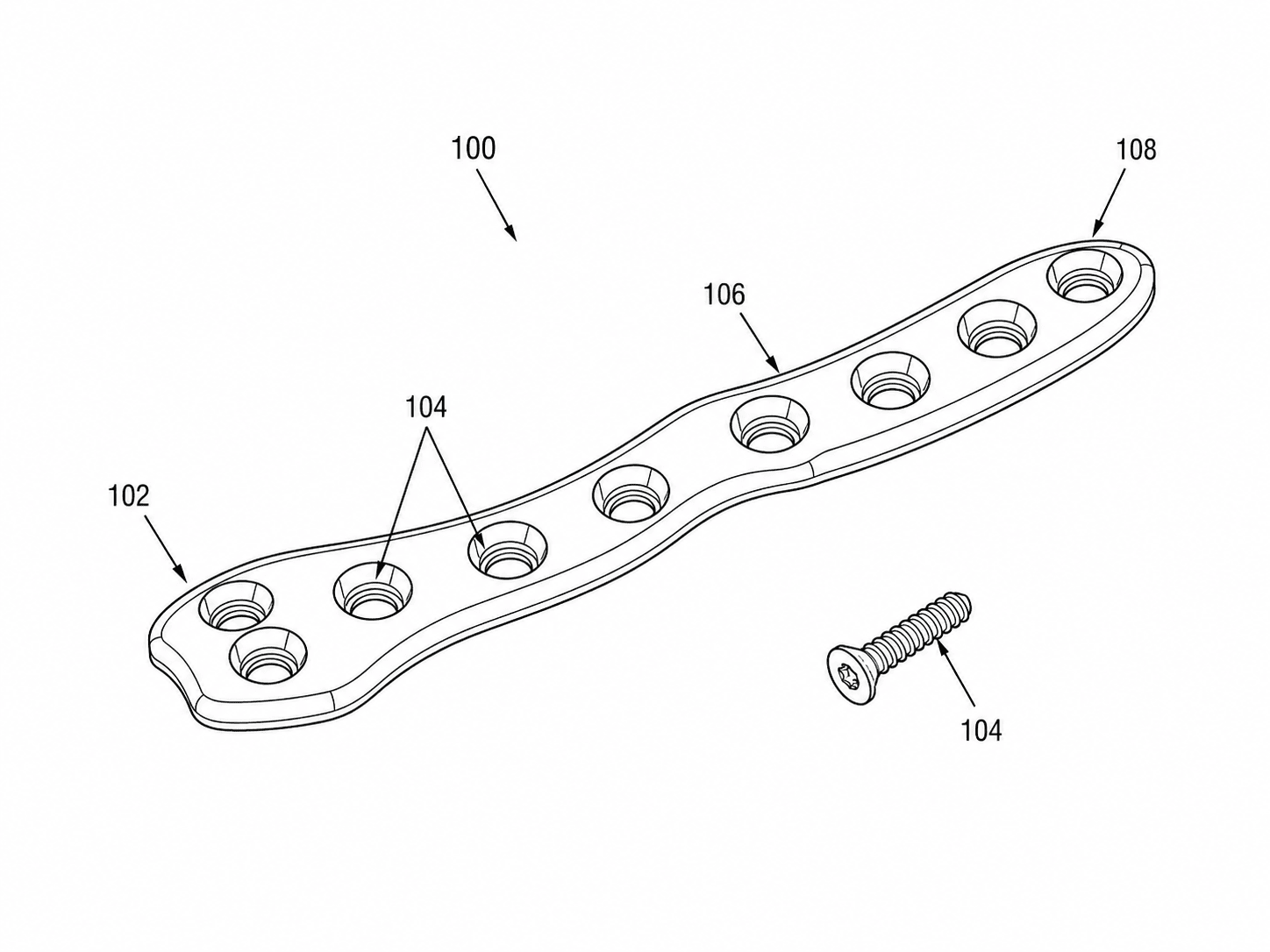

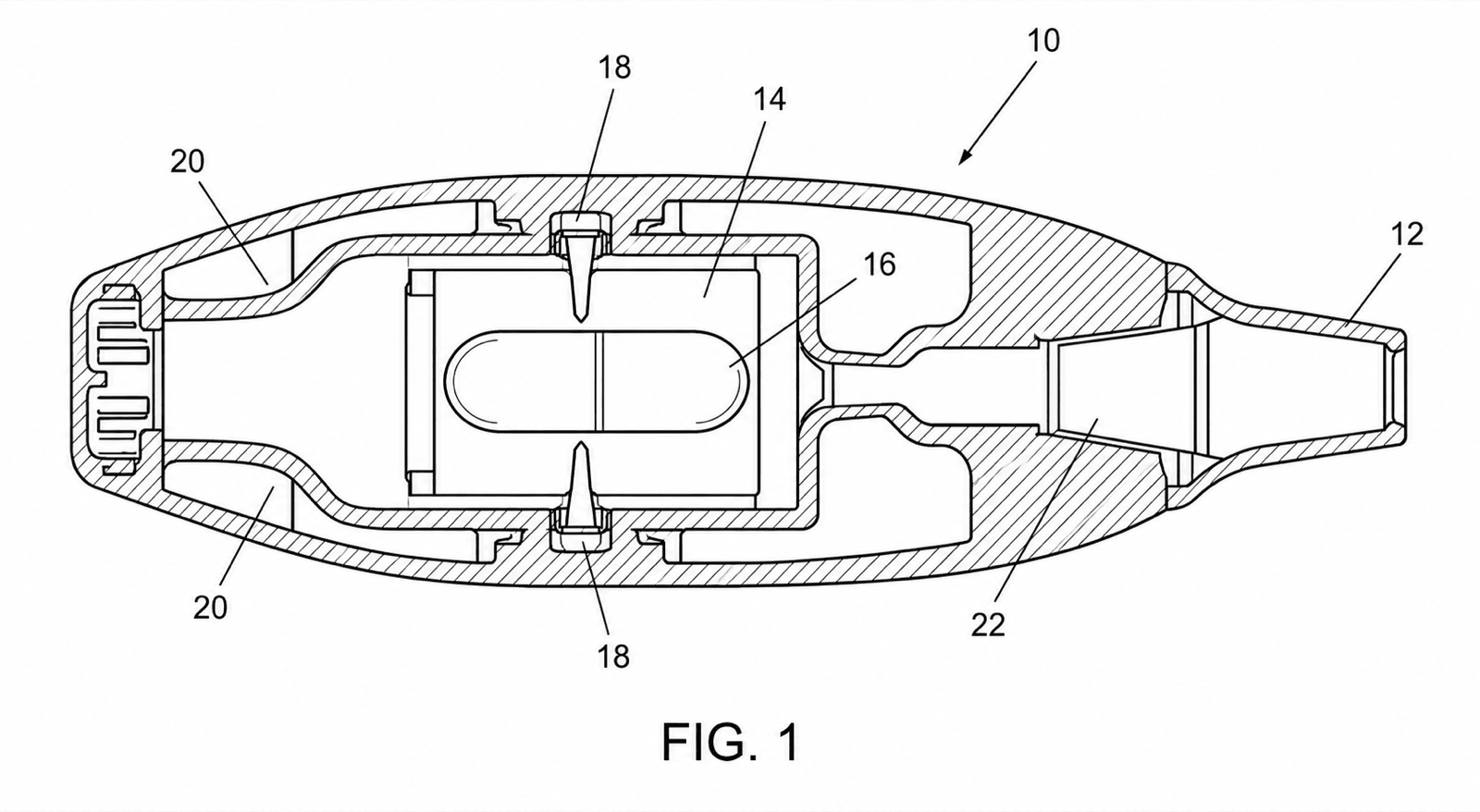

医療機器特許図面の例

出願スタイルで描いた架空の発明。開けばジェネレーターに読み込んで使えます。

実務フロー

医療機器特許図面生成は素材準備、生成、修正、確認で構成されます。

素材を準備

デバイス説明、試作画像、断面要求、医療ハードウェアスケッチを整理します。

図面を生成

白黒線画の医療機器特許図——使用状態ビュー（展開・収縮）、断面図、分解組立図——を純白の背景に描き、参照符号は部品の外側に置いて波線の引出線でつなぎ、クレームに必要な範囲を超える臨床的・解剖学的リアリズムは加えませんを作成します。

確認して出力

レイアウトと符号が安定してから出力します。

特許向けワークフローが必要な理由

一般的な画像ツールでは、カテーテル、ステント、インプラント、オートインジェクター、ウェアラブルやパッチ、手術器具、断面図、分解組立図の構造と符号を安定して扱いにくいです。

特許図面向け構造

カテーテル、ステント、インプラント、オートインジェクター、ウェアラブルやパッチ、手術器具、断面図、分解組立図の部品関係と符号を重視します。

反復しやすい

図面全体を作り直さずに、必要な部分を調整できます。

出力前に確認

線、余白、符号、形式を出力前に確認します。

医療機器の特許図でよくある間違い

警告記号、カラーコーディング、患者を識別できる細部を含む IFU の図版やマーケティング用レンダリングを流用する。

発明が使用環境ではなく機器そのものなのに、臨床的なリアリズム（皮膚、組織）を加える。

開示で実際には裏付けられていない内部形状を断面図がでっち上げている。

クレームが反転可能な装着をカバーしているのに、カートリッジや消耗品を一方向の装着でしか示さない。
