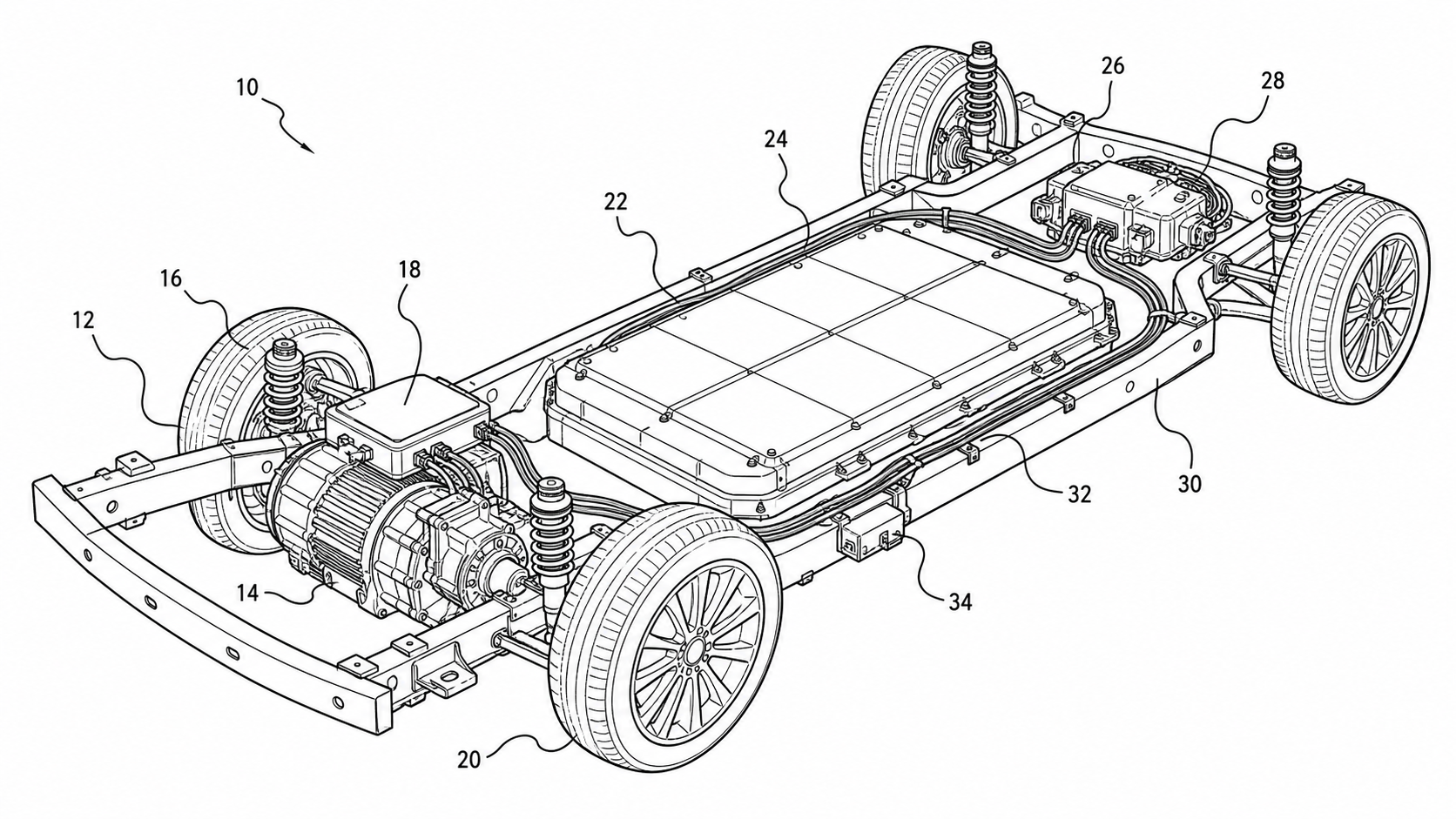

自動車特許図面
自動車特許が主張するのは単一の部品ではなく、車両全体に分散したシステムです。だからこそ図面は、パワートレインからECUまでクレームを追って描かれなければなりません。どの図がどのクレームを支えるのか、そして特許庁の補正指令を招かない線画の規則を以下に整理します。
- パワートレインと駆動系のビュー
- バッテリーパックと熱管理図
- ADASセンサー配置図
- 階層を越えた符号の一貫性
30秒でわかる答え
- 各クレーム階層をその図型に対応させます:パワートレイン/駆動系とサスペンション → 分解図と断面図;バッテリーパックと熱管理回路 → 切り欠き図と模式図;ADASセンサー → 平面図または側面図の配置図;電気系 → ハーネス図;制御ロジック → ブロック図と方法フローチャート。
- すべて白地に黒の線画で描き、参照符号は部品の外に置いて波状の引出線でつなぎます——色付きのCADレンダリングや写真は使いません。
- PatentFig AI で CAD 書き出し・写真・説明から各図を生成し、符号をセット全体で一貫させ、提出前に JPO/特許庁の図面規則・USPTO §1.84・CNIPA でチェッカーを走らせます。
自動車図面の例
各例は架空の発明です。開けばそのプロンプトでジェネレーターを事前入力します。
どの図がどのクレームを支えるか
自動車クレームは機械・電気・知覚・方法の各層を積み重ねます——各層にその図型をあてがいます。
パワートレインと駆動系のクレーム → 断面図と分解図
エンジン、トランスミッション、e-アクスル、デフは、ハッチングを施した断面アセンブリ図(各切断面にハッチング)、またはギアセット・シャフト・ベアリング・ハウジングを破線で共通軸に沿って分離した分解図が最適です——各部品に番号を振り、アセンブリのクレームから個別に引用できるようにします。
バッテリーパックと熱管理のクレーム → 切り欠き図と模式回路
モジュールとセルの配置を切り欠き図または部分断面図で描き、熱管理回路——冷却プレート、冷却液通路、ポンプ、チラー、ラジエーター——を流れ方向の矢印付きの注記された模式回路として描いて、主張する放熱経路を図面上で一目で読めるようにします。
ADASセンサーのクレーム → 配置図
カメラ、レーダー、LiDAR、超音波センサーは車両輪郭の平面図または側面図の上に描き、各センサーをその取付位置に置いて番号を1つずつ振ります;検知範囲を主張する場合は仮想線で視野コーンを描きます。
電気系のクレーム → ワイヤーハーネス図
ハーネスは、注記されたコネクタ・ECU・負荷の間を直交配線でつなぐ接続線として描き、各ノードに参照符号を付して、明細書がそのトポロジーを引用できるようにします——写真のような実物のハーネスの塊ではなく。
サスペンションとシャシーのクレーム → 機構ビュー
コントロールアーム、ダンパー、サブフレーム、ステアリングリンクは立面または立体の機構ビューが必要です;ストロークや揺動を主張する場合は仮想線(二点鎖線)で第2位置を描き、運動弧を添えます。
制御方法のクレーム → ブロック図とフローチャート
制御アーキテクチャ——ECU、センサー、アクチュエータ、バス(CAN/LIN)——は注記された番号付きブロック図で描きます;記載されたアルゴリズム(トルクベクタリング、回生ブレーキ、レーンキープ)はクレーム文言に対応した番号付きステップのフローチャートで描きます。
補正指令を招く自動車図面の誤り
自動車図面に特有の失敗パターン——生成段階ですべて回避できます。
色付きCADレンダリングを線画として提出する
スタジオレンダリングやグラデーション陰影付きのCADビューは白黒線画の規則を通りません。ジオメトリを書き出してから清書線画に変換します——光沢のあるボディパネルのレンダリングは JPO/特許庁・USPTO §1.84・CNIPA で確実に指摘を招きます。
参照符号を部品の上に重ねる
符号はそれが指す部品の外に置き、波状の引出線でつなぎます。密集したギアボックスやハーネスの上に数字を印字すると、各庁の縮小印刷比率では読めなくなります。
センサーの数と符号が合わない
クレームが超音波センサー8個を記載しているなら、配置図には番号付きのセンサーが8個現れなければなりません——8センサーのクレームに6センサーの図面は、開示要件違反の指摘を招く誘いです。
車両全体を1枚の図に詰め込む
1枚にシャシー・ハーネス・ADASアレイを同時に描くと、読むと混沌とします。分けましょう:全体図、パワートレイン断面図、バッテリーパック切り欠き図、センサー配置図、制御ブロック図を、それぞれ番号付きの図として。
隠れた構造を実線で描く
内部の冷却液通路や埋め込みの締結具を実線で描くと、可視構造のように読めます。本当に隠れたエッジは破線で、仮想線は代替位置や主張する環境背景のために取っておきます。
自動車図面の外注 vs PatentFig AI
自動車の図面セットは大きく——断面図・切り欠き図・配置図・各種図表——図単位の課金が最も痛むところです。
PatentFig AI が向いている場面
- 図面セットが機械アセンブリ・ハーネス図・センサー配置図・ブロック図を混在させる——1つのツールで全部
- 入力が CAD スクリーンショット・台上の写真・配置スケッチである
- 同じ部品の符号がパワートレイン断面図から制御ブロック図まで一致していなければならない
- クレームがまだ修正中で、起草中に図面が繰り返し改訂される
専門家に頼むべき場面
- 訴訟級の図面セットで認証付きの最終仕上げが必要
- ネイティブな CAD アセンブリから正投影ビュー一式を自動生成したい
- 図に特許線画ではなく工学公差の注記が必要
