特許図面作成:業者に外注するか、AIで自作するか
特許図面の外注費用と納期、図面作成業者の選び方、そして「初稿を先に作り、提出前に自分でチェックする」工程で PatentFig AI が何を肩代わりできるか。
- 外注は1図 $25–$300(米国相場)
- 納期1–10営業日
- AIなら初稿は数分
- 6庁の図面規則チェック
30秒でわかる結論
- 特許図面作成業者は、出願の正式図面を作ります。必要な図をすべて庁の図面規則どおりに描き、符号と引出線を明細書に対応させ、意匠出願では面ごとの陰影も統一します。
- 外注費用は2026年の米国市場で1図 $25–$300。格安・オフショア系 $25–$59、米国の中堅事務所はシートあたり $100–$125、シニア専門家は $75–$300、追加修正は1ラウンド $50–$100、納期は1稿あたり1–10営業日が目安です。国内業者の円建て価格は見積もりでご確認ください。
- PatentFig AI は「初稿とチェック」の工程を担います。数分で図面を生成し、JPO・USPTO・EPO・CNIPA・KIPO・PCT の規則に照らして検証し、プロの仕上げが必要なシートだけを業者に渡す(無料枠のあと $50/月)。

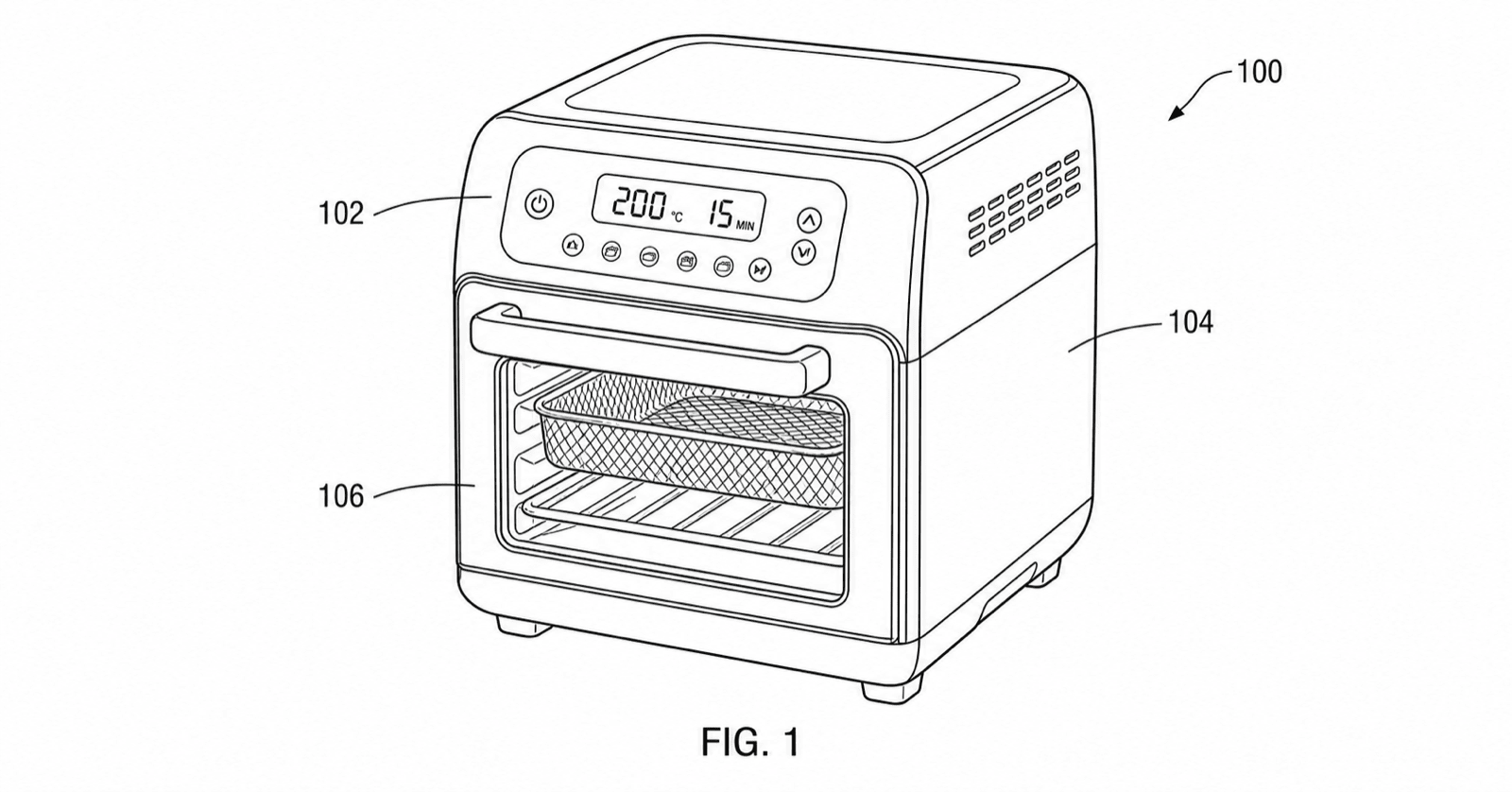

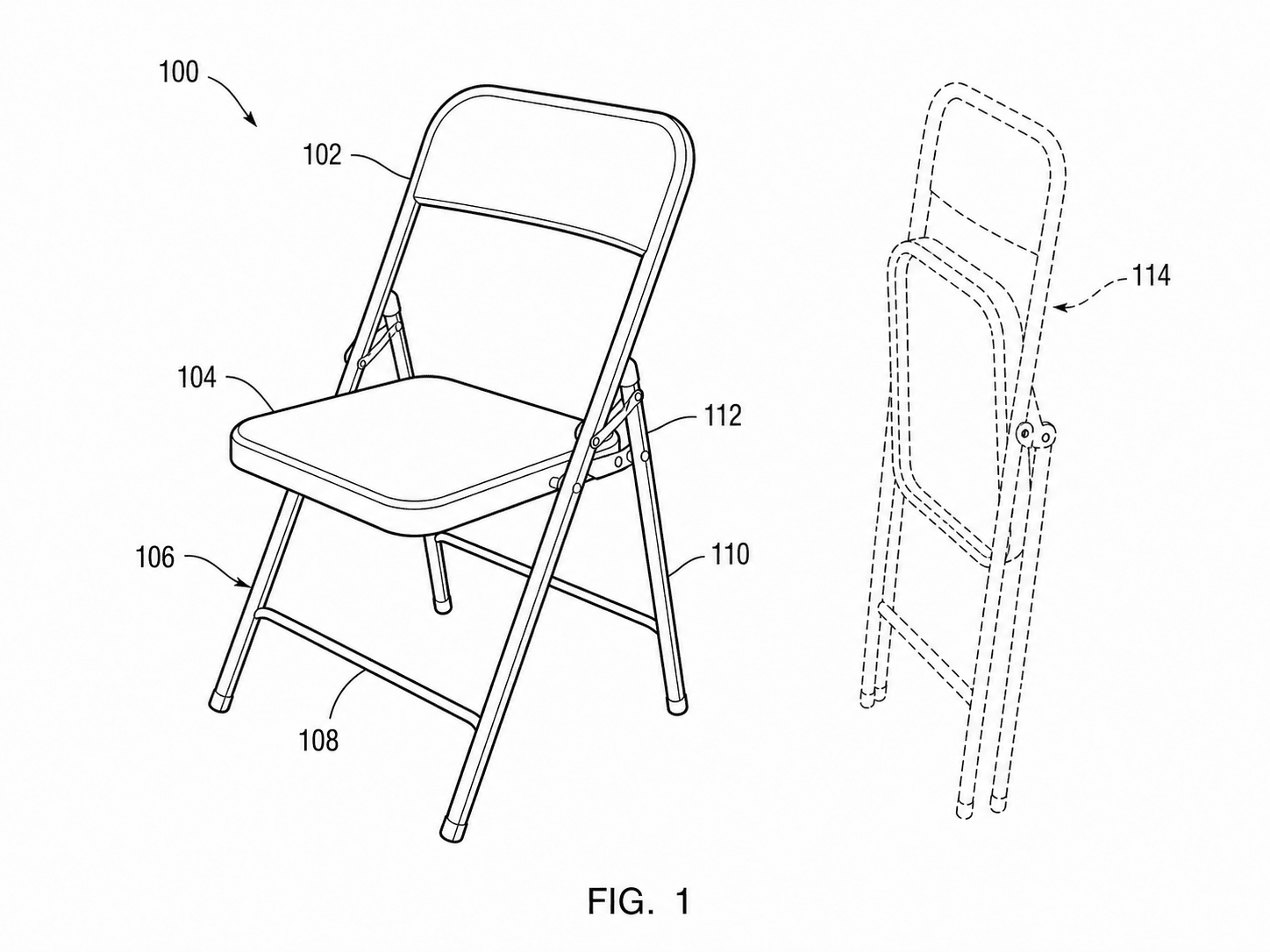

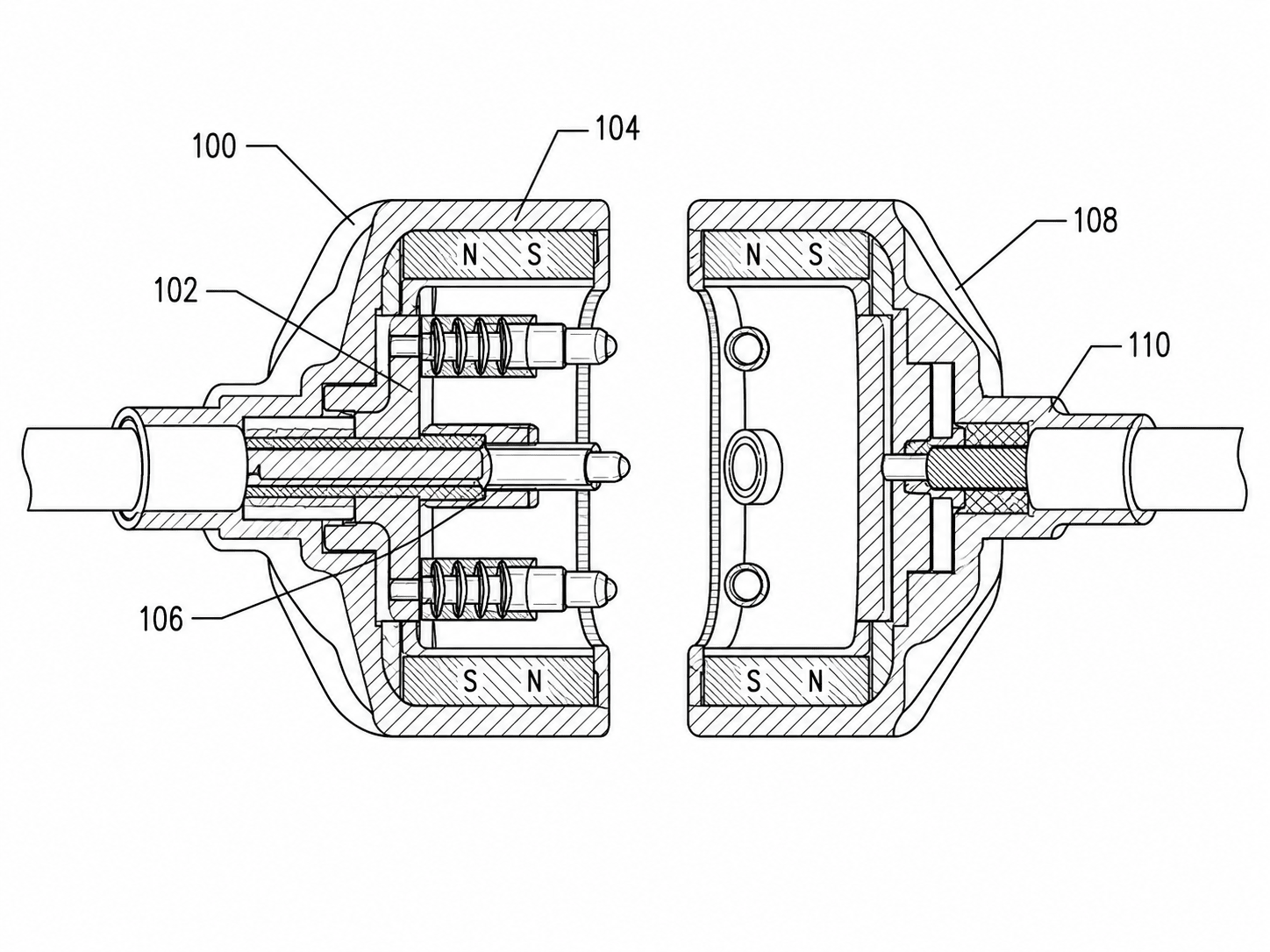

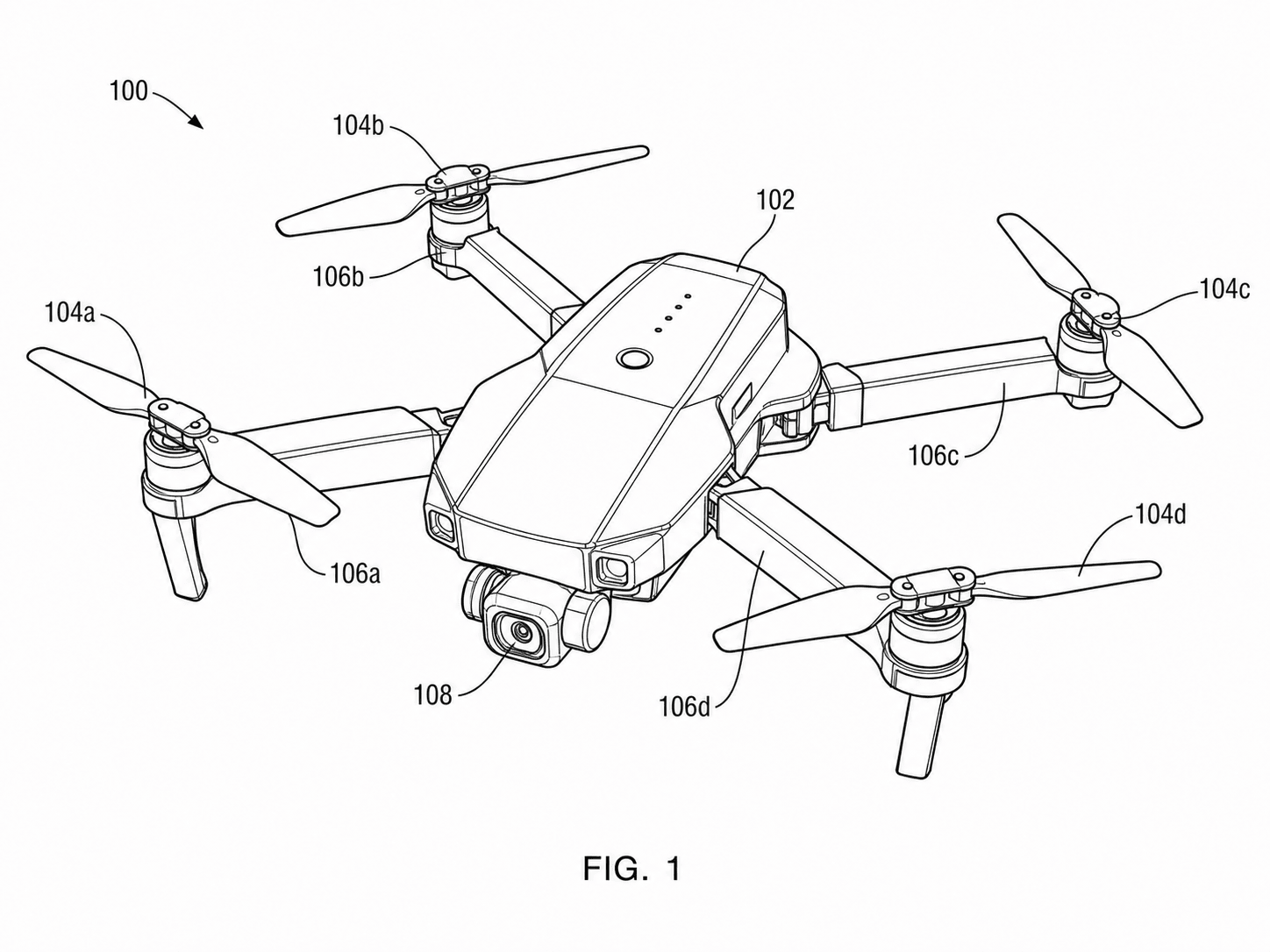

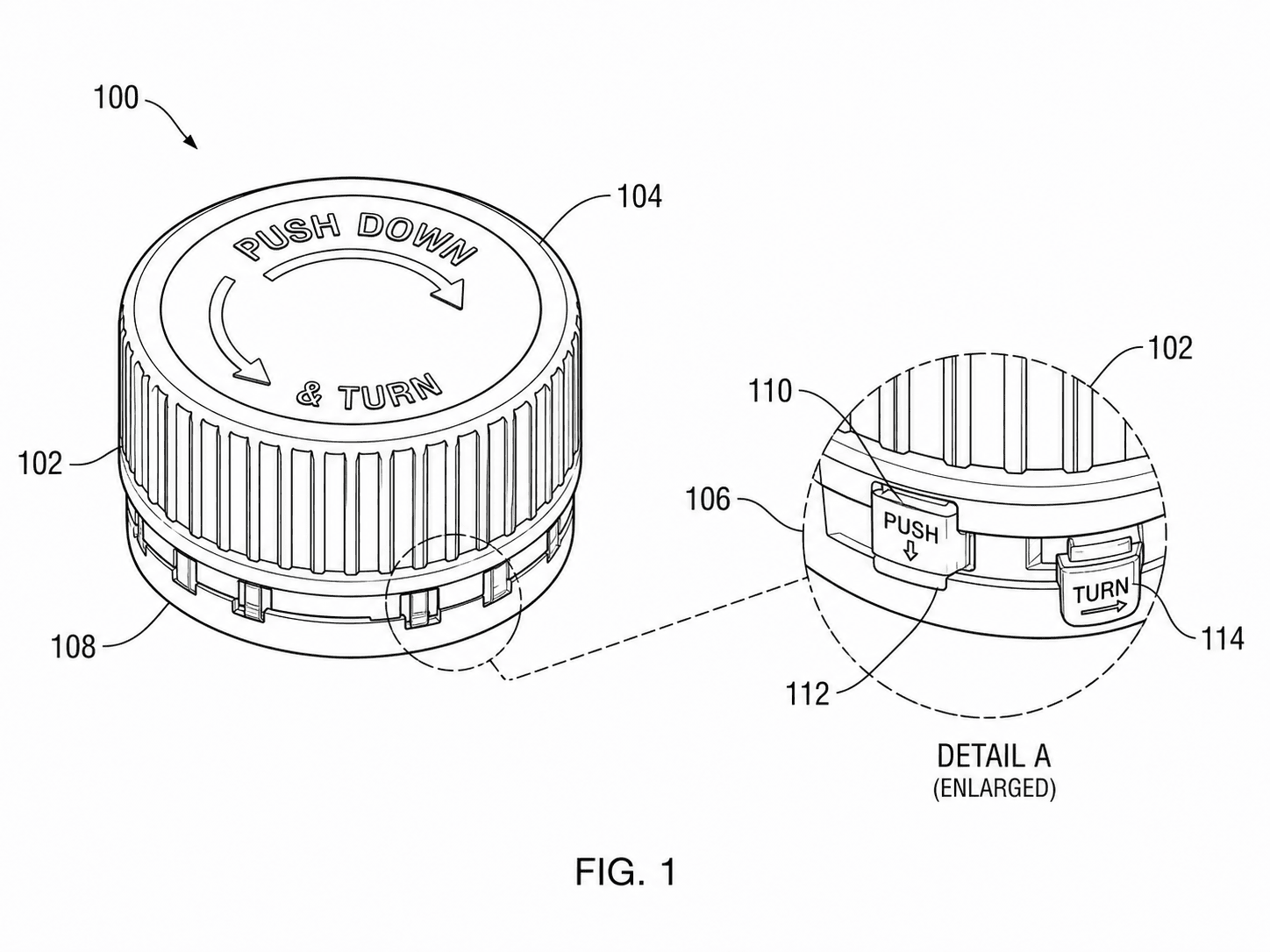

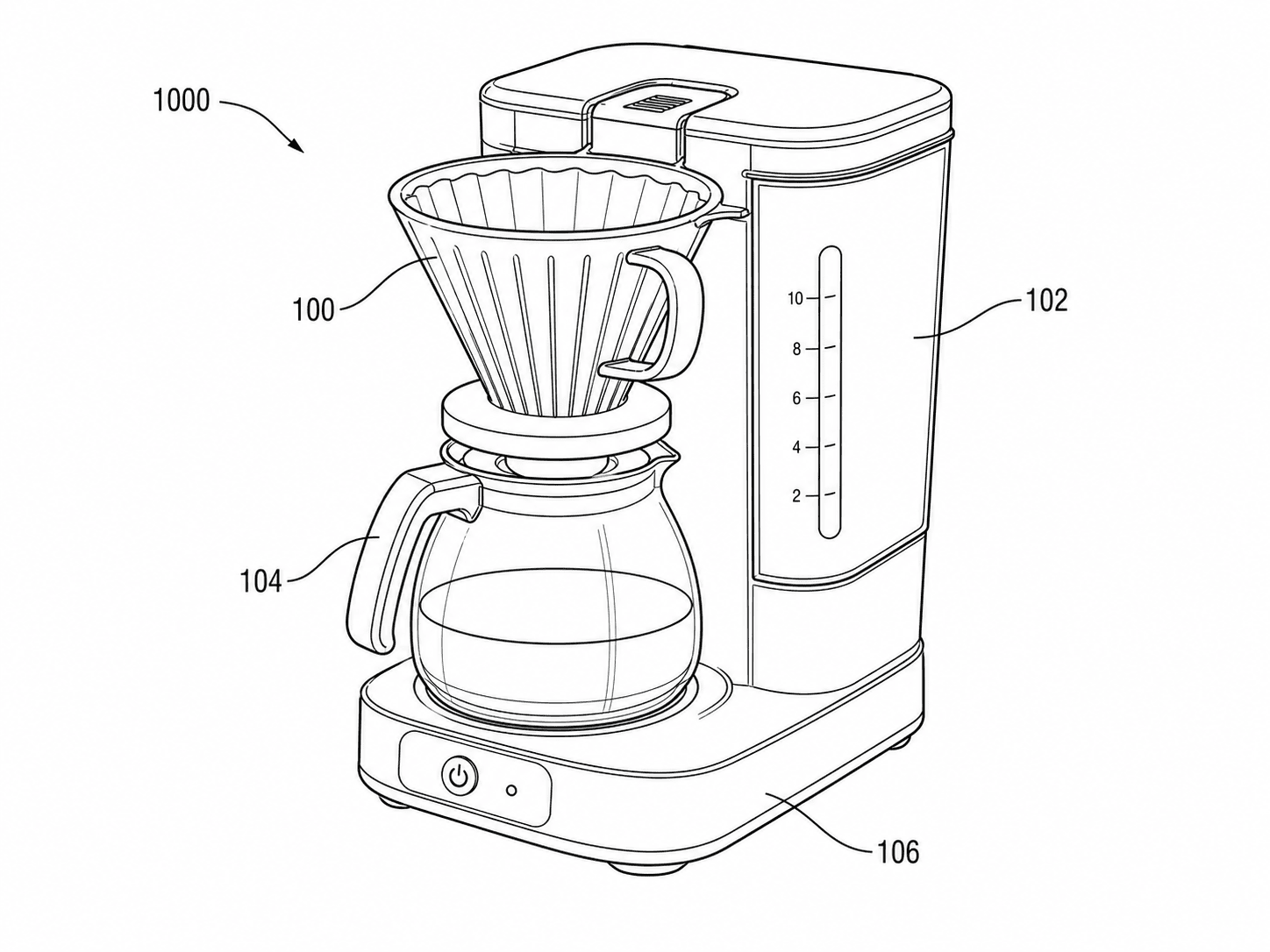

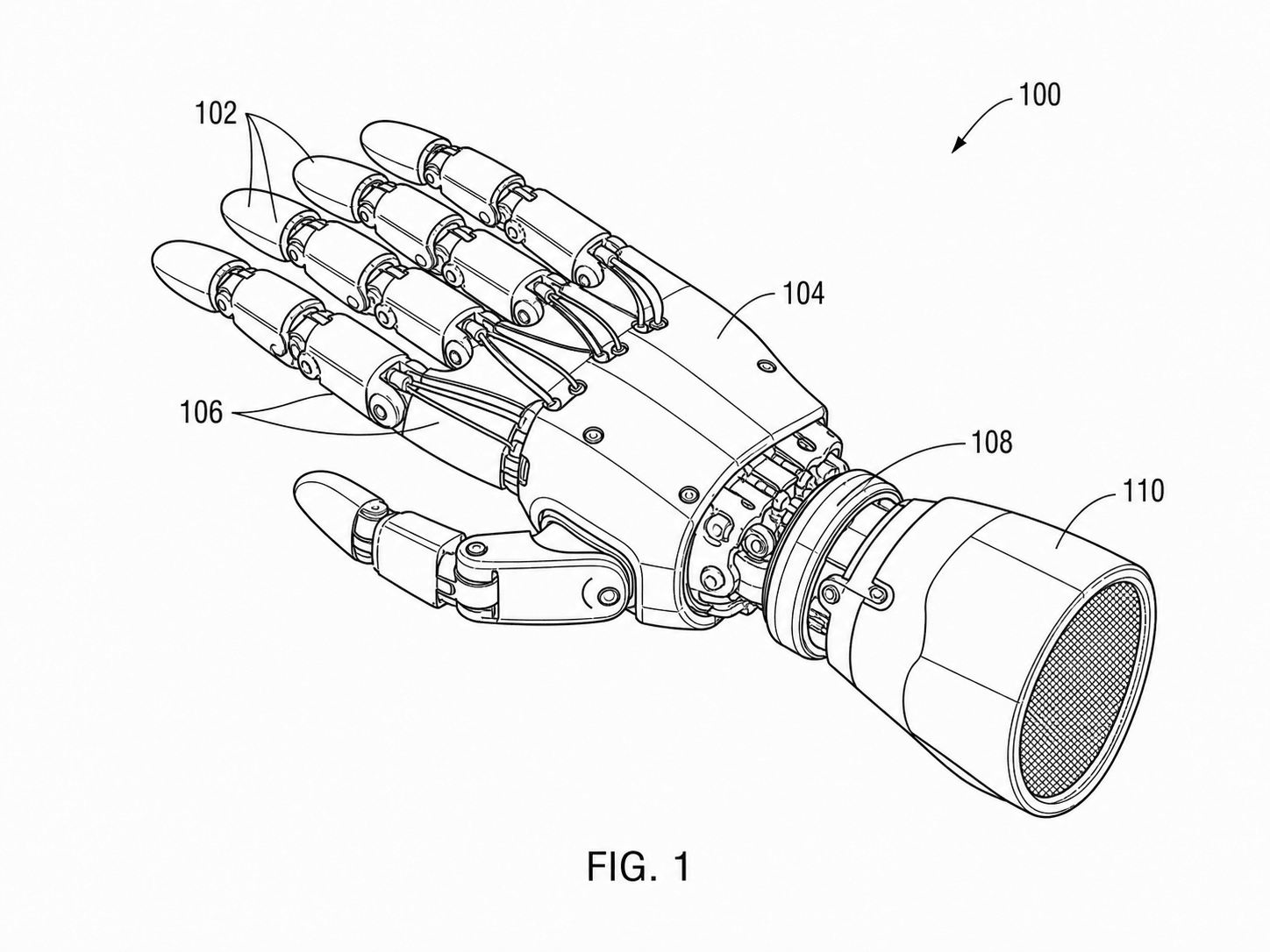

特許図面の例
出願スタイルで描いた架空の発明。開けば読み込んで使えます。
特許図面作成業者の仕事
発明を描くだけではありません。審査官が受理し、請求項を支える図面を納品するのが仕事です。
1
庁の規則に沿った正式図面
線幅が均一な白黒線画、余白、用紙と図の番号付け、不要な文字なし。特許庁の様式第30、USPTO 37 CFR 1.84、EPO 規則46、CNIPA・KIPO・PCT の対応規則に従います。
2
符号と引出線
請求項に含まれる要素すべてに明細書と一致する符号を付け、各図で一度だけ、他の線や符号と交差しない引出線で示します。
3
図の一式
斜視図、正面図、背面図、側面図、平面図、底面図に加え、分解図、ハッチング付き断面図、請求項が求める拡大図を必要に応じて揃えます。
4
意匠図面の陰影
意匠は外観を保護するため、輪郭を示す線陰影や点陰影を統一して加え、権利範囲外の環境は破線で描き分けます。
5
フローチャートとブロック図
ソフトウェア・方法の請求項向け。1ステップ1ボックス、コネクタの様式を統一し、各ボックスの符号を明細書に対応させます。
6
拒絶理由通知後の補正
審査官が図面に指摘を出した場合、差し替え用紙を作成します。補正の費用は事前に確認しましょう。
特許図面作成の外注費用
当サイトの特許図面費用ページで追跡している、2026年の米国市場の公開価格です。図またはシート単位で、特急と追加修正は別料金が一般的。国内業者の円建て価格は幅が大きいため、実際の見積もりでご確認ください。
格安・オフショア系:1図 $25–$59
スケッチや写真からの標準的な実用線画。この価格帯では対応庁と修正条件をよく確認してください。
米国の中堅事務所:シート $100–$125
CAD、写真、スケッチから起こす経験豊富な作図者。通常1–2ラウンドの修正込みです。
シニア専門家:1図 $75–$300
複雑な機械組立、医療機器、訴訟級の証拠図面など、図の選び方と細部が問われる案件。
修正:追加1ラウンド $50–$100
軽微な修正1–2ラウンドは込みが多い。3ラウンド目以降や明細書変更後の修正は別課金です。
特急:20–50%の上乗せ
標準納期は1–10営業日。特急なら24–48時間に短縮できますが、割増料金がかかります。
実用特許の図面一式:$300–$2,000
一般的な出願は5–10図。意匠の6–7面の統一図は、中堅のシート単価で $600–$875 程度になります。
外注すべき場面、ソフトで済む場面
正直な線引きです。どちらか一方であらゆる図面をまかなえる出願はまれで、多くのチームは両方を使います。
外注:複雑な意匠の陰影付き図面一式
6面以上の陰影付き図を面ごとに揃える作業は、いまも専門作図者が費用に見合う領域です。
外注:訴訟級の図面
証拠として使う図や争いのある請求項を支える図は、最も説得力のある図を選ぶ判断が必要で、生成作業ではありません。
外注:事務所指定の業者
最終図面は指定業者と決めている事務所もあります。それでも、業者に渡す下書きをソフトで作れば費用は下がります。
ソフト:初稿と優先権出願
優先日を先に確保して後から詰める出願(国内優先権・PCT・米国仮出願)に必要なのは開示を支える図で、正式図面ではありません。数分で作り、12か月かけて磨きます。
ソフト:フローチャートとブロック図
方法・システムの図は構造的で、芸術性は不要です。請求項のステップから生成し、符号は自動で統一されます。
ソフト:修正が多い案件と限られた予算
個人発明家や小規模チームは、図ごと・ラウンドごとの課金ではなく、定額のサブスクリプションで何度でも試せます。
AI初稿から業者仕上げまでの流れ
出願チームが PatentFig AI と外注業者を組み合わせ、プロの費用を本当に必要な図だけに絞る手順です。
1. 図面一式の初稿を生成
発明を説明するか、スケッチ・写真・スクリーンショット・3Dモデルをアップロード。フローチャートや断面図も含め、提出予定のすべての図を生成します。
2. 明細書に合わせて符号を固定
チャットで編集、スロット単位で再生成し、図面と明細書の符号を一致させてから他者に渡します。
3. 図面チェッカーを実行して書き出し
出願先の規則に照らして一式を検証し、PNG・SVG・DXF・ベクターPDF を 300 または 600 DPI で参照パッケージとして書き出します。
4. 難しいシートだけ業者へ
チェック済みの初稿と符号一覧を業者に渡し、プロの仕上げが必要な意匠の陰影図や証拠図面だけに専門家料金を払います。
特許図面作成業者の選び方
発明の開示内容を誰かに送る前に確認したい6つの質問です。
対応している庁の規則
普段どの庁向けに作図しているか。JPO、USPTO、EPO、CNIPA、KIPO は余白、陰影、図中の文字の扱いが異なります。
同じ分野のサンプル
同じ図面タイプの最近の実例を求めましょう。意匠の陰影付き一式、機械の分解図、ソフトのフローチャートなど。
修正の条件
何ラウンド込みか、それ以降の1ラウンドの費用、拒絶理由通知後の補正費用。
納品ファイル形式
提出解像度の TIFF または PDF に加え、DXF などの編集可能なベクターデータを受け取り、後日の修正で描き直さなくて済むようにします。
秘密保持とNDA
開示内容を送る前に秘密保持契約を締結し、下請けや海外スタッフが閲覧するかを確認します。
納期と特急条件
標準納期の営業日数、特急の割増、修正ラウンドで納期がリセットされるかを確認します。
特許図面作成業者への外注 vs PatentFig AI
選択を左右する項目を並べて比較。両者は代替というより補完関係です。
図面作成業者に外注
PatentFig AI
納期
1稿あたり1–10営業日。特急は20–50%の上乗せ
1図あたり数分。修正は即時
費用
1図 $25–$300(米国相場)。実用特許一式 $300–$2,000
無料枠のあと $50/月 のクレジット付きサブスクリプション
修正
1–2ラウンド込み、以降1ラウンド $50–$100
チャット編集とスロット単位の再生成。ラウンド課金なし
庁規則のチェック
作図者の経験に依存。対応庁を確認する必要あり
JPO・USPTO・EPO・CNIPA・KIPO・PCT の規則を自動チェック
難しい図の判断
最も説得力のある図を選び、意匠の陰影を手作業で仕上げる
説明したとおりに生成。複雑な意匠の陰影一式はプロの一手が有効
秘密保持
作図者との NDA に依存。下請けや海外スタッフの有無を確認
プロンプト、アップロード、生成図面をモデルの学習に使わない。転送時・保存時とも暗号化。NDA・DPA の締結可
向いている用途
意匠の陰影付き図面一式、訴訟の証拠図、事務所指定の業者、丸ごと外注
初稿、優先権出願、フローチャートとブロック図、修正の多い一式、予算の限られた出願
ソフト(PatentFig AI)で足りる場面
- 今日中に初稿が必要で、明細書と符号を先に固めたい
- 優先日から12か月の間に図面を詰められる(国内優先権・PCT・米国仮出願)
- 図面の大半がフローチャート、ブロック図、標準的な実用図
- 修正が何度も入る見込みで、ラウンド課金が積み上がる
- 個人発明家や小規模チームで予算が固定されている
図面作成業者に頼むべき場面
- 意匠出願や米国デザインパテントで、6面以上の陰影付き図を面ごとに完全に揃える必要がある
- 訴訟の証拠図面や争いのある請求項を支える図で、どの図を選ぶかが判断の問題になる
- 弁理士事務所が特定の作図業者を指定している
- 図面一式を丸ごと任せて、自分は工程に触れたくない
