実用特許図面ジェネレーター
装置クレームと方法クレームに合わせ、役割の異なる図面を一式として組み立てます。
- 装置クレームを支える構造図
- 方法クレームを支える番号付きフロー
- 複数図面で統一された参照符号
- チェック、ベクター化、提出形式への出力
クレームから必要な図面を逆算
- 部品、接続、配置が発明の中心なら、構造図、断面図、詳細図、分解図を選びます。
- 処理手順、条件分岐、再試行が中心なら、方法フローチャートを別図として用意します。

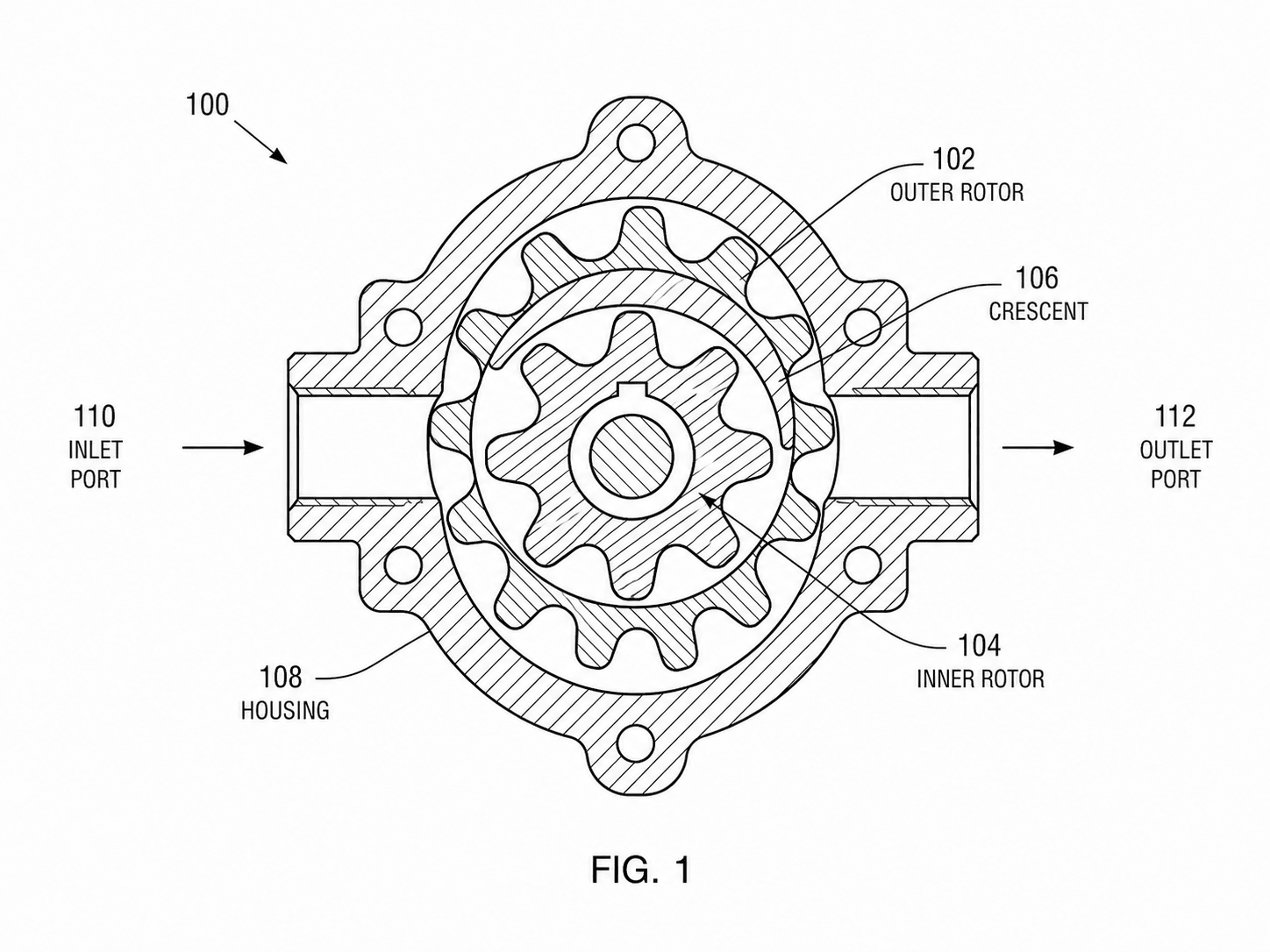

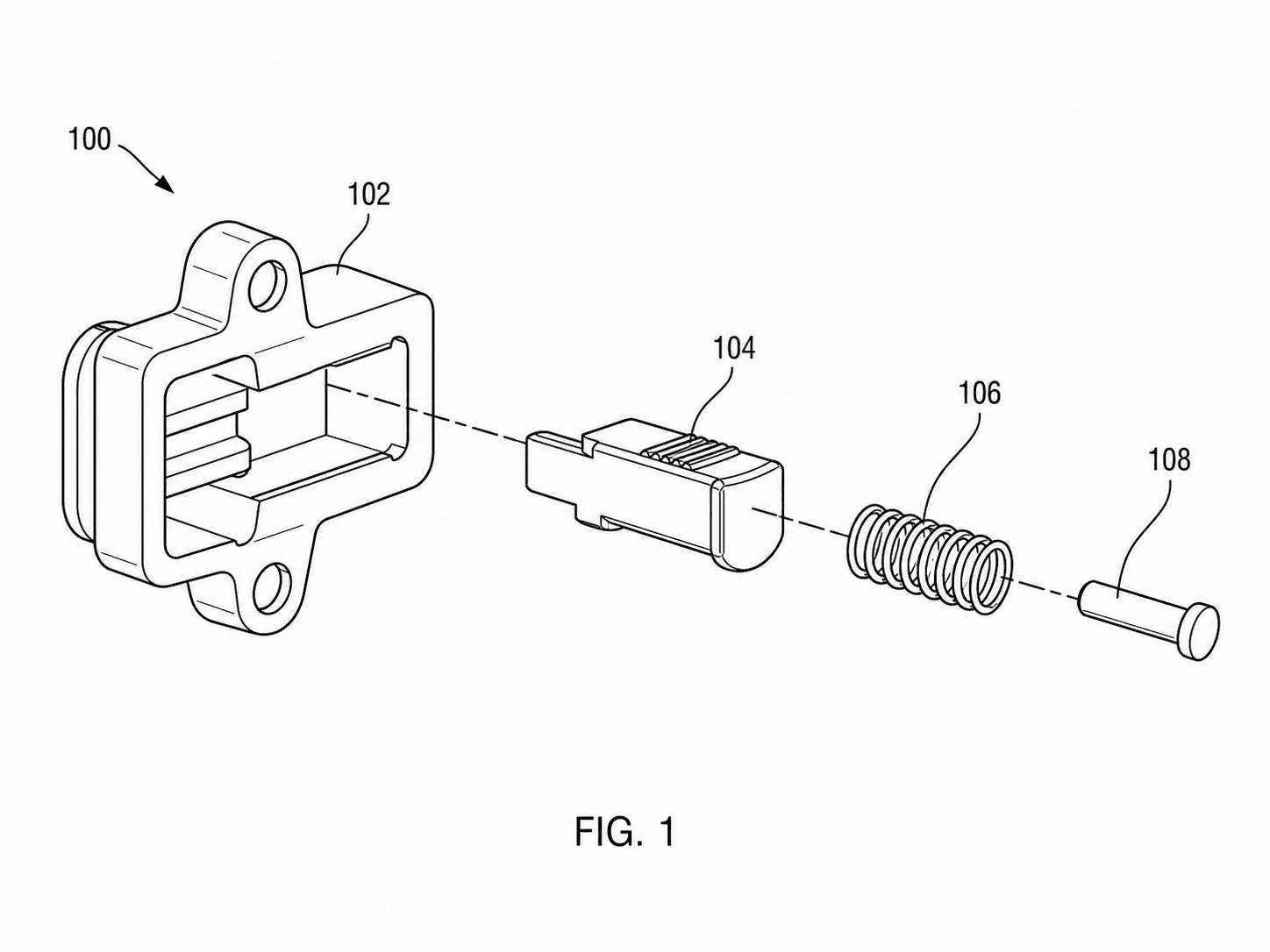

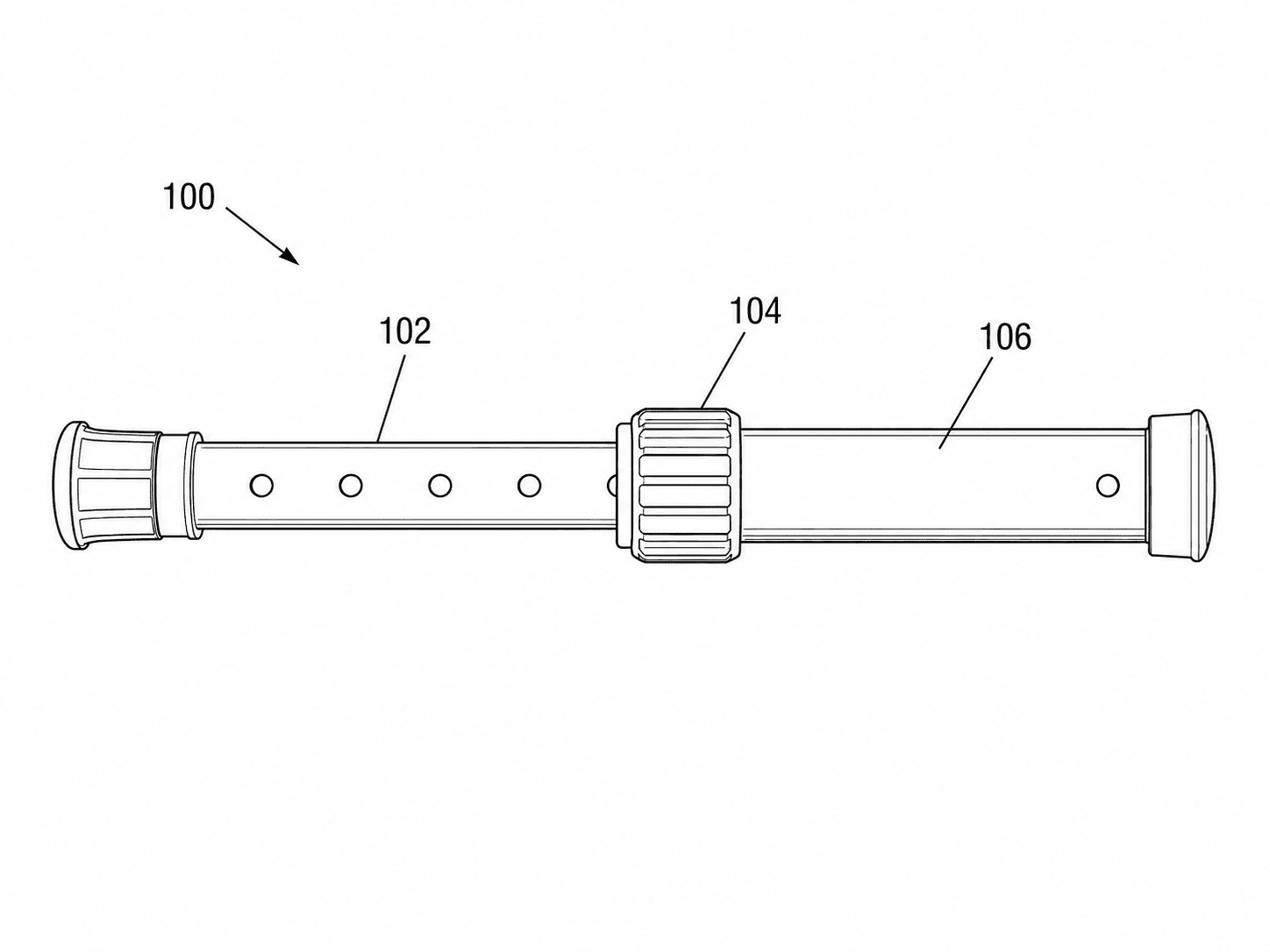

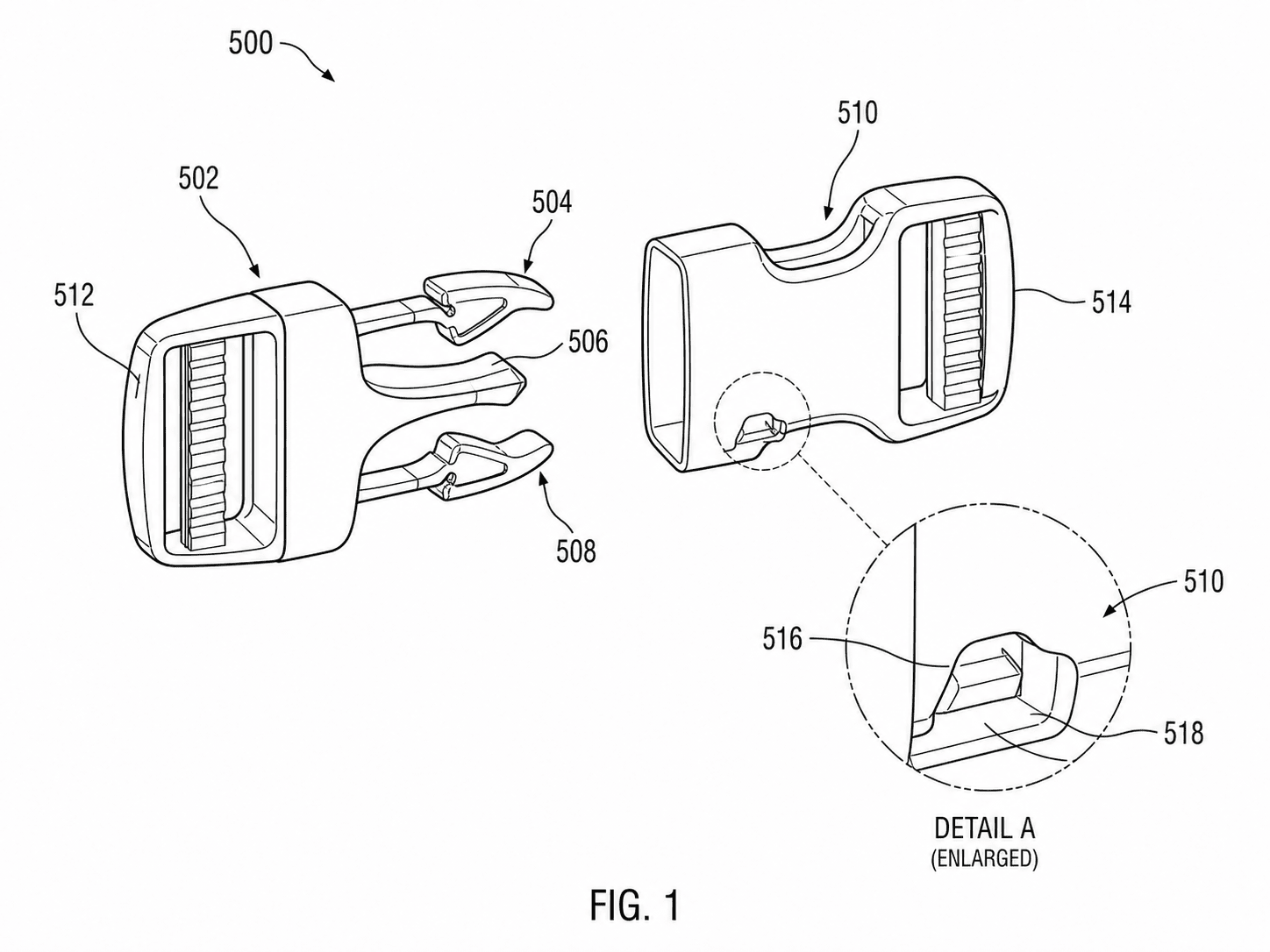

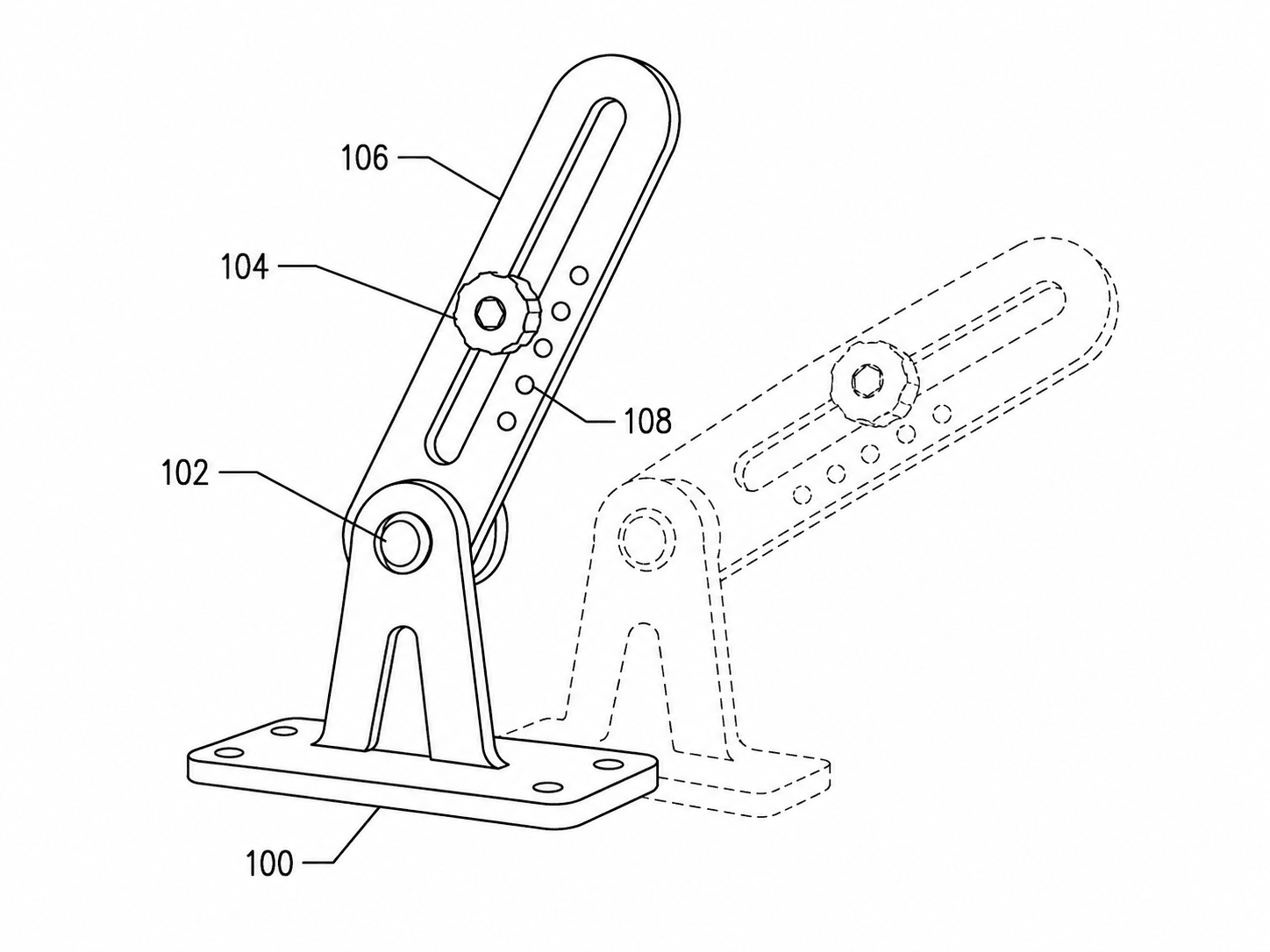

実用特許図面の例
出願スタイルで描いた架空の発明。開けばジェネレーターに読み込んで使えます。
作図前に図面セットを設計する
一枚に情報を詰め込むより、各図の役割を分けた方が明細書との対応を追いやすくなります。
1
クレーム要素を棚卸し
図示が必要な構成要素、関係、内部構造、処理ステップを先に抽出します。
2
情報に合う図種を選択
全体構造は外観図、隠れた関係は断面図、組立順序は分解図、方法はフローチャートで示します。
3
符号表を先に固定
同じ部材には全図を通じて同じ符号を割り当て、明細書との不一致を防ぎます。
資料からレビュー可能な図面へ
形状、符号、形式確認を段階化することで、修正箇所だけを効率よく見直せます。
形状の根拠を明確にする
実物に最も近い写真、スケッチ、CAD 画面、技術説明を基準資料にします。
特許図面の表現へ整える
背景や販促的な質感を除き、必要な輪郭、ハッチング、矢印、引出線、符号だけを残します。
出力前に一式を点検
余白、線の明瞭さ、色、文字サイズ、符号の整合、ファイル形式を確認します。
実用特許の図面セットでよくある間違い
意匠特許に使った図面セットをそのまま提出する——実用特許の図には参照符号と構造図が必要で、外観だけの正投影図では足りません。
概要図だけを提出し、詳細図、方法図、断面図といった補助図を付けない。
同じ出願の中で図ごとに参照符号がずれていく。
破線を隠れた特徴のために取っておかず、装飾的な陰影として使う。
