フローチャート・プロセスフロー図メーカーとは何ですか？

プロセスフロー図、フローチャート、方法クレーム、プロセス説明、制御シーケンスからステップ、分岐、ラベルが整理され、特許の図（FIG.）に整えた方法／プロセスのフローチャートを作る PatentFig AI の入口です。

法的レビューを置き換えますか？

いいえ。提出前には専門家の確認が必要です。

フローチャートやプロセスフロー図はどうやって特許図になりますか？

PatentFig AI はフローチャートやプロセスフロー図を受け取って特許ワークフローへ流し込み、方法／プロセスの流れを、番号付きステップボックスと明細書に一致するラベルを備えた特許図（FIG.）として描き出します。

すべての方法ステップに動詞を含めるべきですか？

はい。USPTO も EPO も曖昧なステップ表記を欠陥として扱います。各ステップは「受信する」「決定する」「生成する」「比較する」「送信する」「順位付けする」「検証する」「更新する」などの具体的な動詞で始めてください。

1 つのフローチャートには何ステップが適切ですか？

5〜12 ステップが扱いやすい範囲です。15 を超えると A4 一枚では読みにくくなるため、サブ方法のフローチャート（例：FIG. 2A と FIG. 2B）に分割します。

フローチャートのステップはクレームの文言を反映すべきですか？

はい、できるだけ近づけます。図のステップ 104 がクレーム要素と同じ動詞句を使っていれば、審査官は解釈なしで図とクレームを対応付けられます。フローチャートでクレームを言い換えると、同じ方法を説明しているのかという疑問を招きます。

フローチャート・プロセスフロー図メーカー

プロセスフロー図、フローチャート、方法ステップ、判断ロジック、制御フロー、状態遷移図向けの出願用図面を作成します。

図面を生成関連ワークフロー

プロセスフロー図、フローチャート、方法クレーム、プロセス説明、制御シーケンスから開始できます。
ステップ、分岐、ラベルが整理され、特許の図（FIG.）に整えた方法／プロセスのフローチャートを生成します。
ラベル、矢印、レイアウト、図面構造を反復調整できます。
Figure Checker と出力ツールに接続できます。

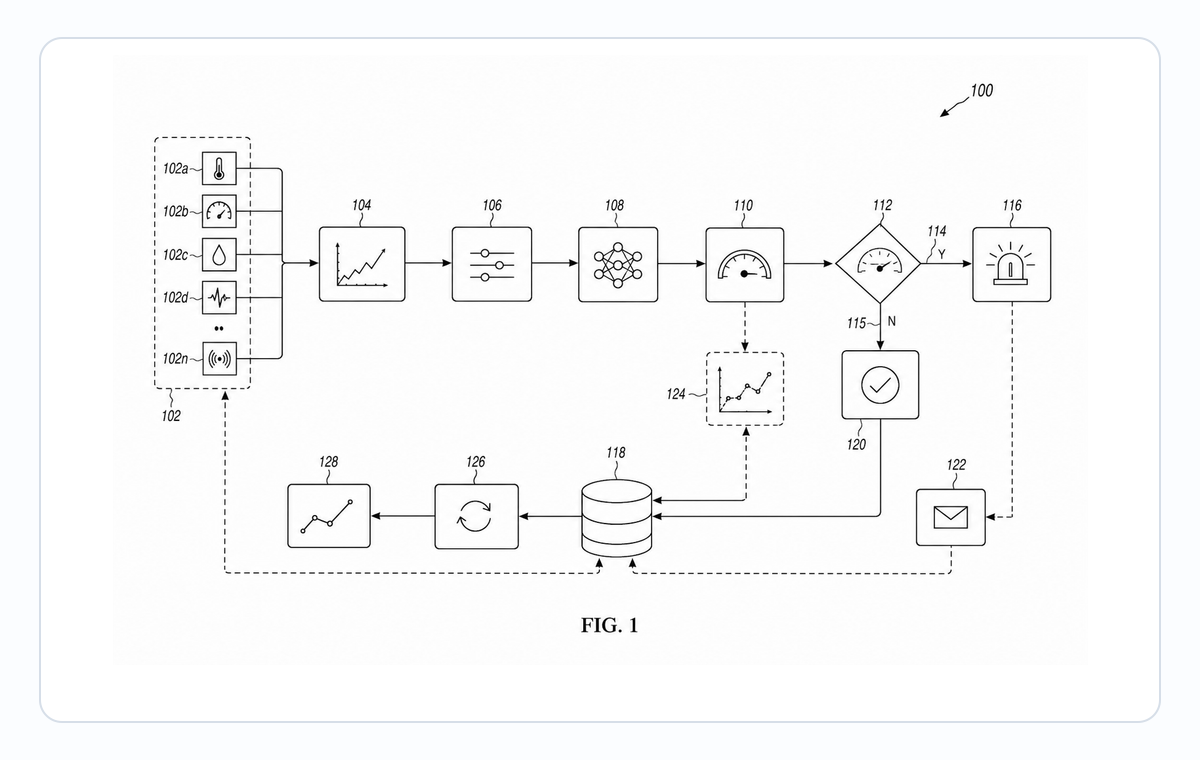

フローチャート・プロセスフロー図メーカーカバー例 — 出力例: ステップ、分岐、ラベルが整理され、特許の図（FIG.）に整えた方法／プロセスのフローチャート

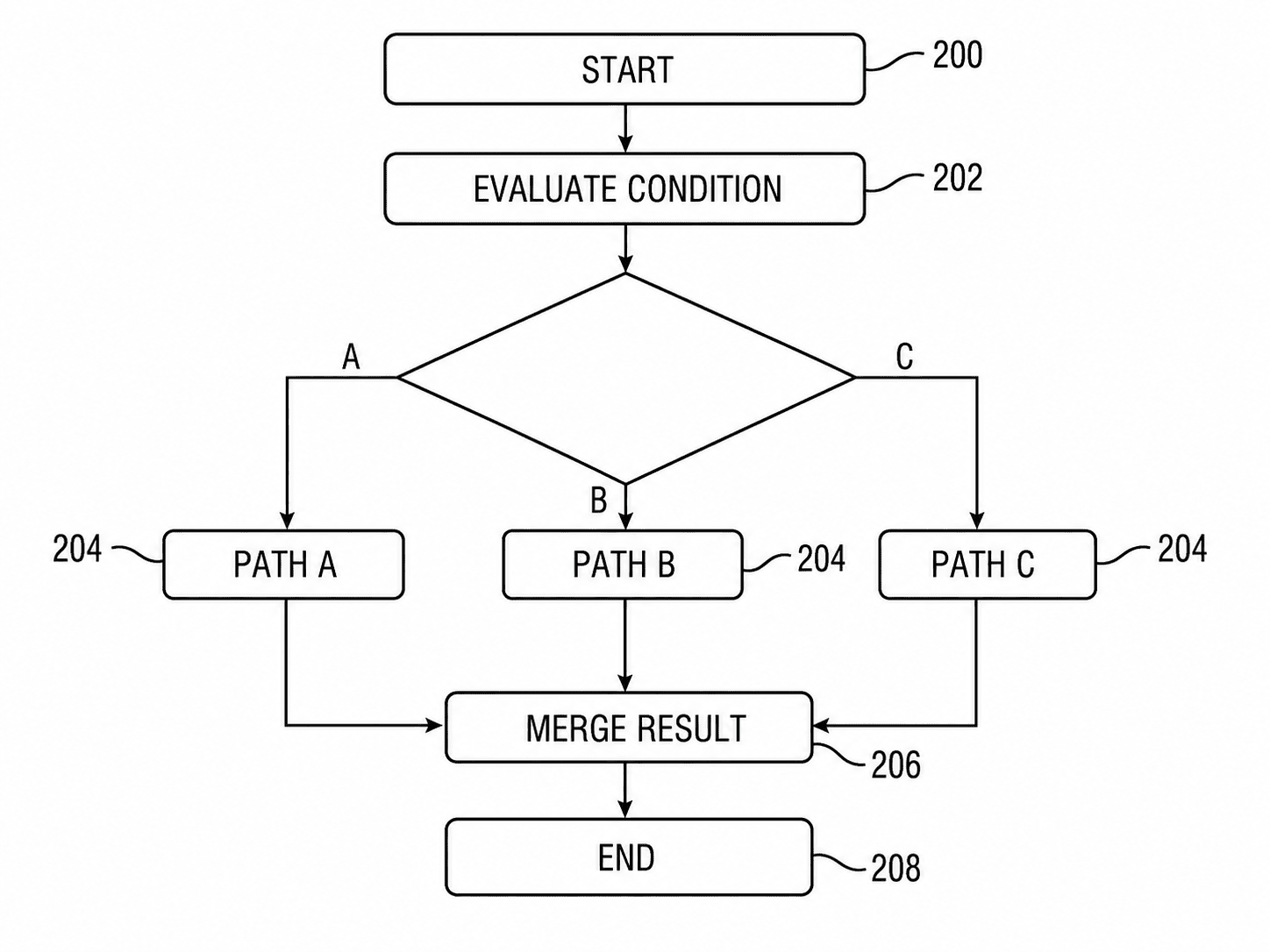

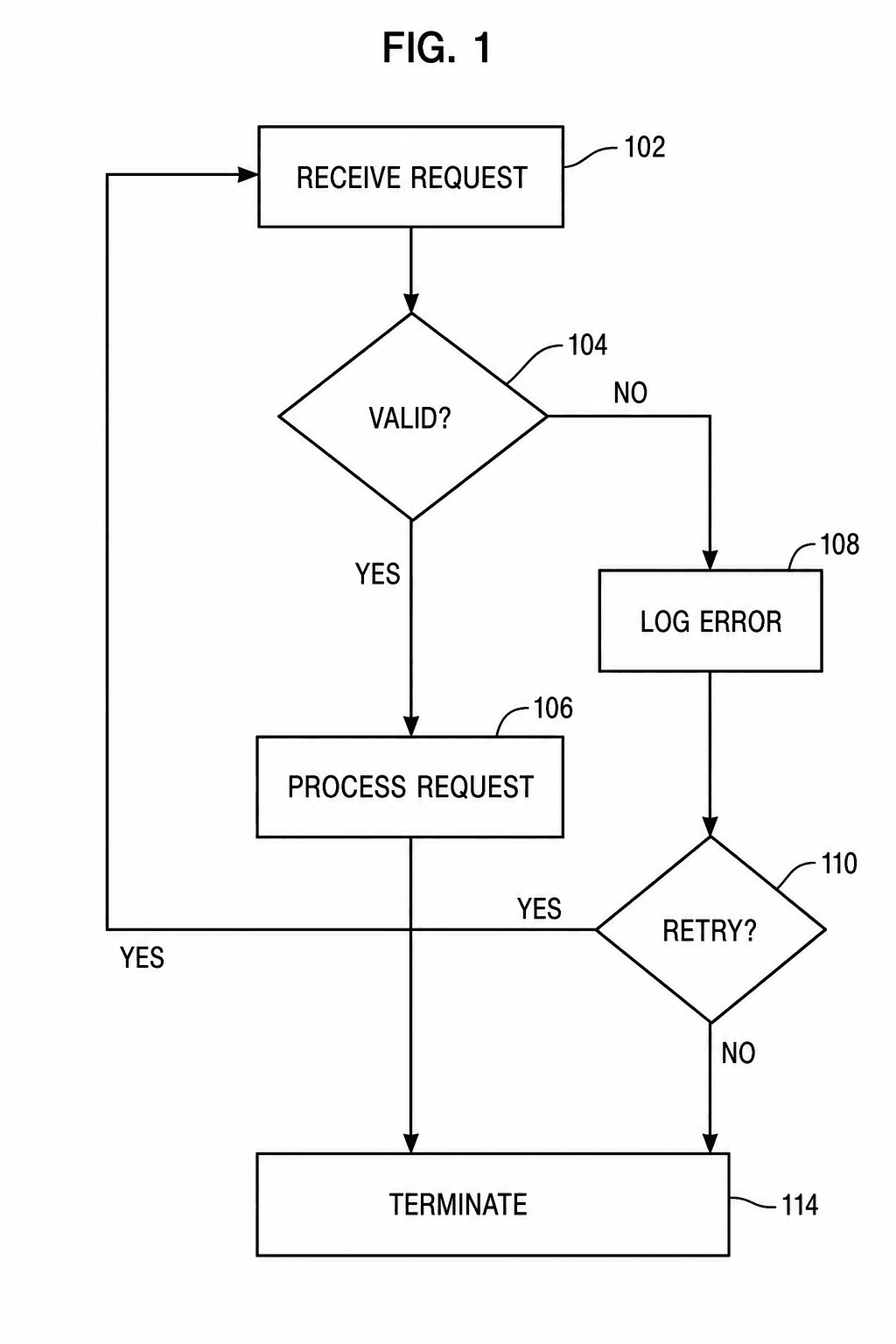

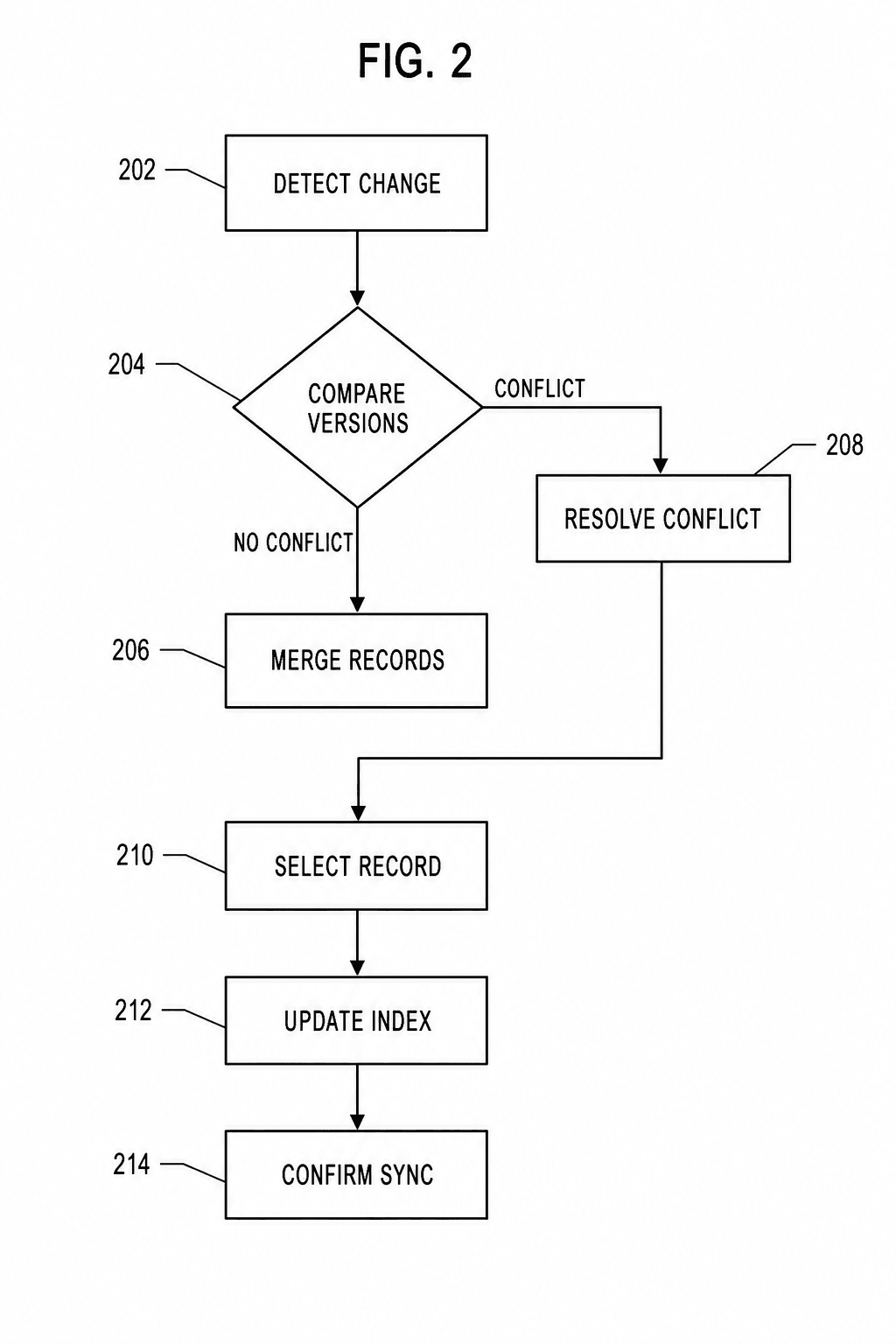

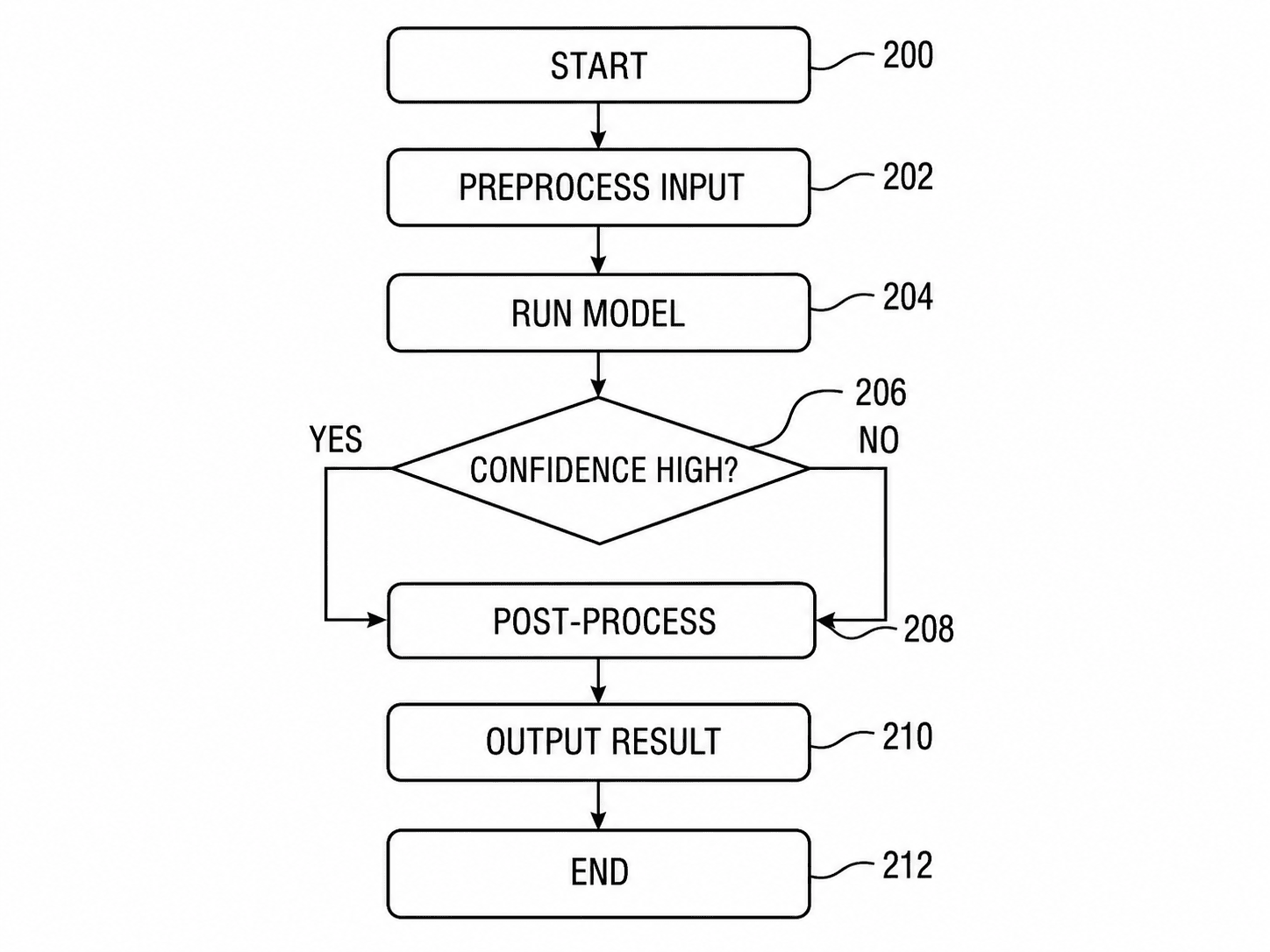

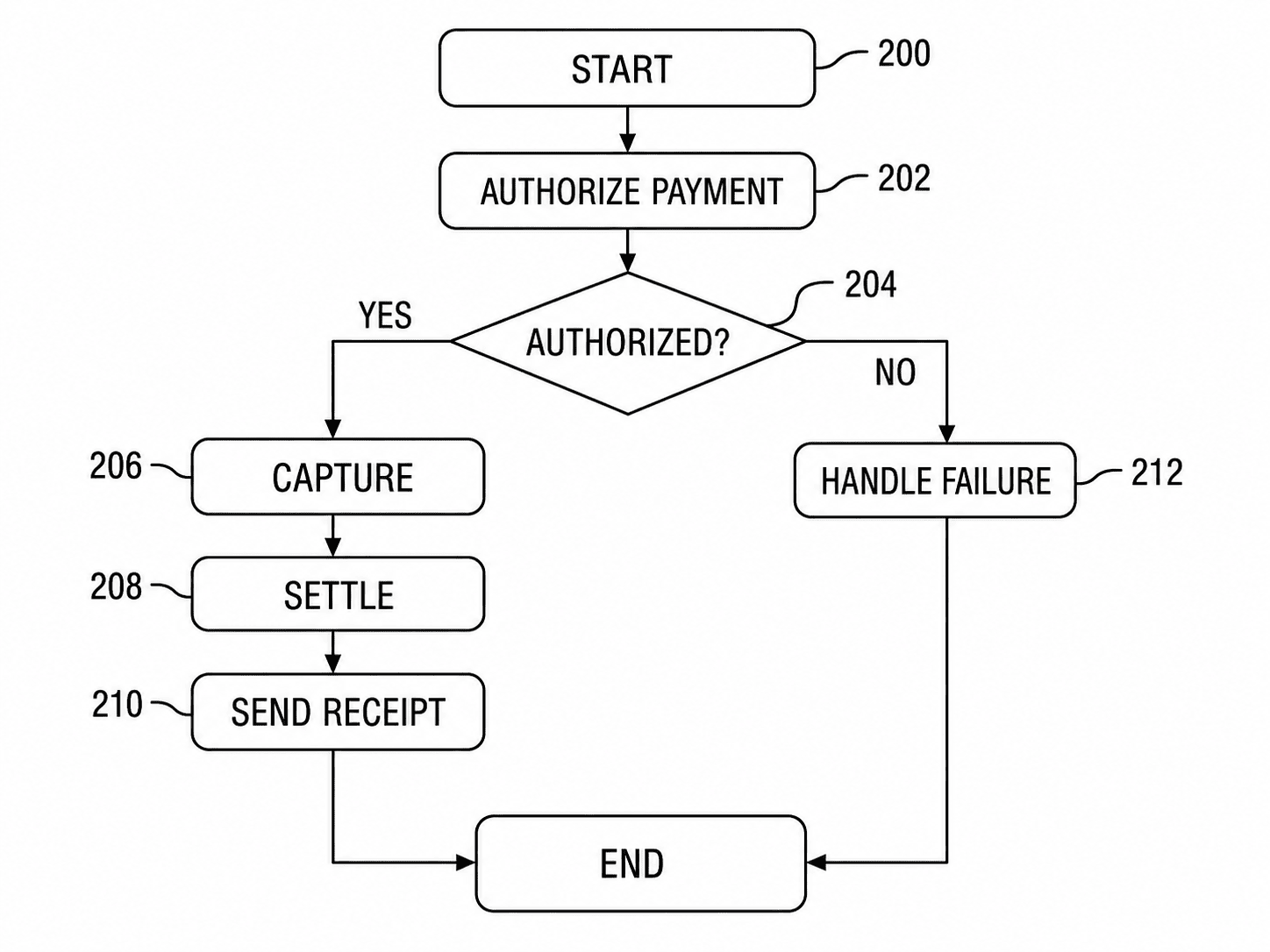

特許フローチャートの例

出願スタイルで描いた架空の発明。開けばジェネレーターに読み込んで使えます。

実務フロー

フローチャート・プロセスフロー図メーカーは素材準備、生成、修正、確認で構成されます。

素材を準備

プロセスフロー図、フローチャート、方法クレーム、プロセス説明、制御シーケンスを整理します。

図面を生成

ステップ、分岐、ラベルが整理され、特許の図（FIG.）に整えた方法／プロセスのフローチャートを作成します。

確認して出力

レイアウトと符号が安定してから出力します。

特許向けワークフローが必要な理由

一般的な画像ツールでは、プロセスフロー図、フローチャート、方法ステップ、判断ロジック、制御フロー、状態遷移図の構造と符号を安定して扱いにくいです。

特許図面向け構造

プロセスフロー図、フローチャート、方法ステップ、判断ロジック、制御フロー、状態遷移図の部品関係と符号を重視します。

反復しやすい

図面全体を作り直さずに、必要な部分を調整できます。

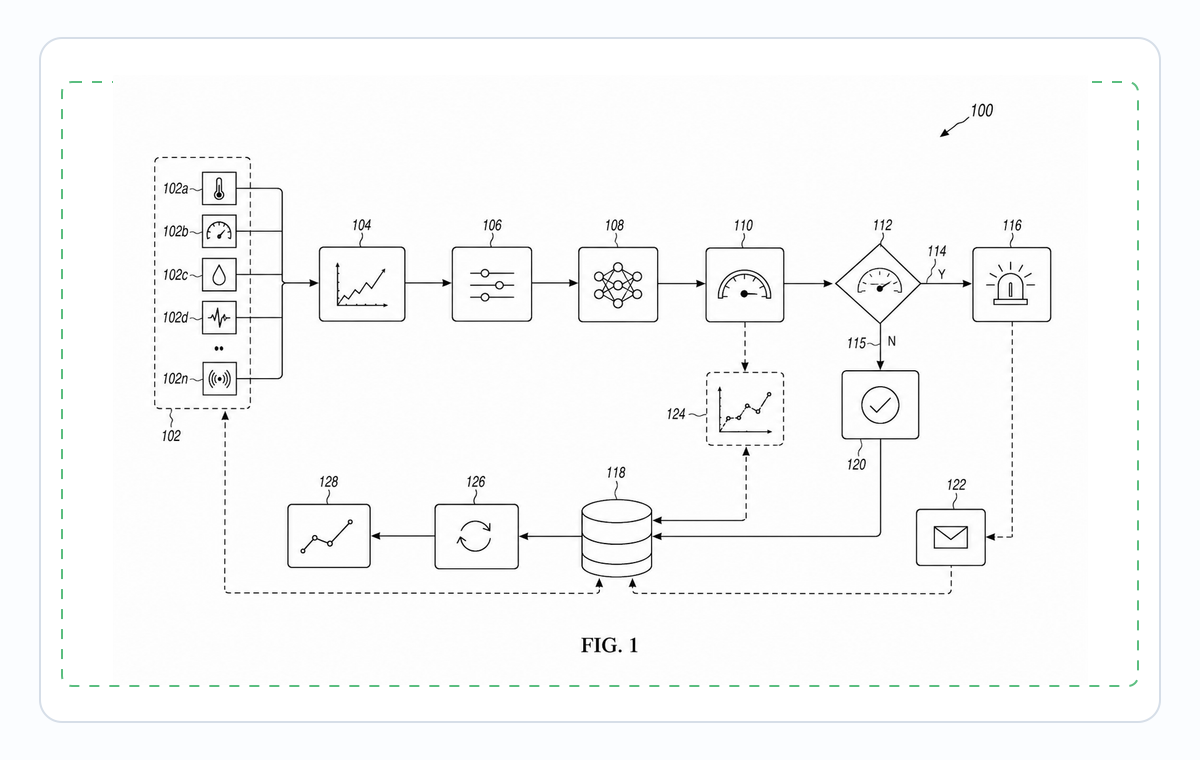

出力前に確認

線、余白、符号、形式を出力前に確認します。

特許フローチャートでよくある間違い

ステップのラベルを自然言語の動詞ではなくコードや擬似コードで書く。

方法では実際に請求していないシステム構造を暗示するスイムレーンを使う。

方法に条件分岐があるのに判断のひし形を省略する。

明細書の本文と一致しない参照符号でステップに番号を付ける。
