スケッチはどの程度ラフでも大丈夫ですか？

鉛筆スケッチやホワイトボード写真でも、構造の線とメモや雑線を区別できれば使えます。2 つの部品が 1 本の曖昧な線に重なっている場合は、アップロード前にその部分を描き直してください。AI はどの線がどの部品かを推測できません。

スケッチ上の手書きラベルや矢印はどうなりますか？

構造ではなく注釈として扱われます。手書き文字、矢印、余白のメモは除去され、各部位は参照符号でラベル付けされます。メモの文言は図面ではなく明細書の本文に活かしてください。

スケッチの比率が崩れています。図面にも引き継がれますか？

ジェネレーターは形状を整えますが、意図した寸法までは分かりません。大きな比率の誤りはスケッチ側で直すか、生成前にプロンプトで指定してください（例：「ハンドルはヘッドの 2 倍の長さ」）。

生成後に編集できますか？

できます。初稿を生成し、変わった部分を調整し、出力までは編集可能な原本を残すのが実務的です。

スケッチから特許図面へ

発明メモを出願図面に整える

無料で試す料金を見る

手描きスケッチ、ホワイトボード写真、ラフな CAD 画面から開始。
発明の構造とメモ、矢印、仮ラベルを分けて整理。
元の発明ロジックを保ったまま、読みやすいビューを生成。
発明メモをレビュー可能な特許図面セットへ移行。

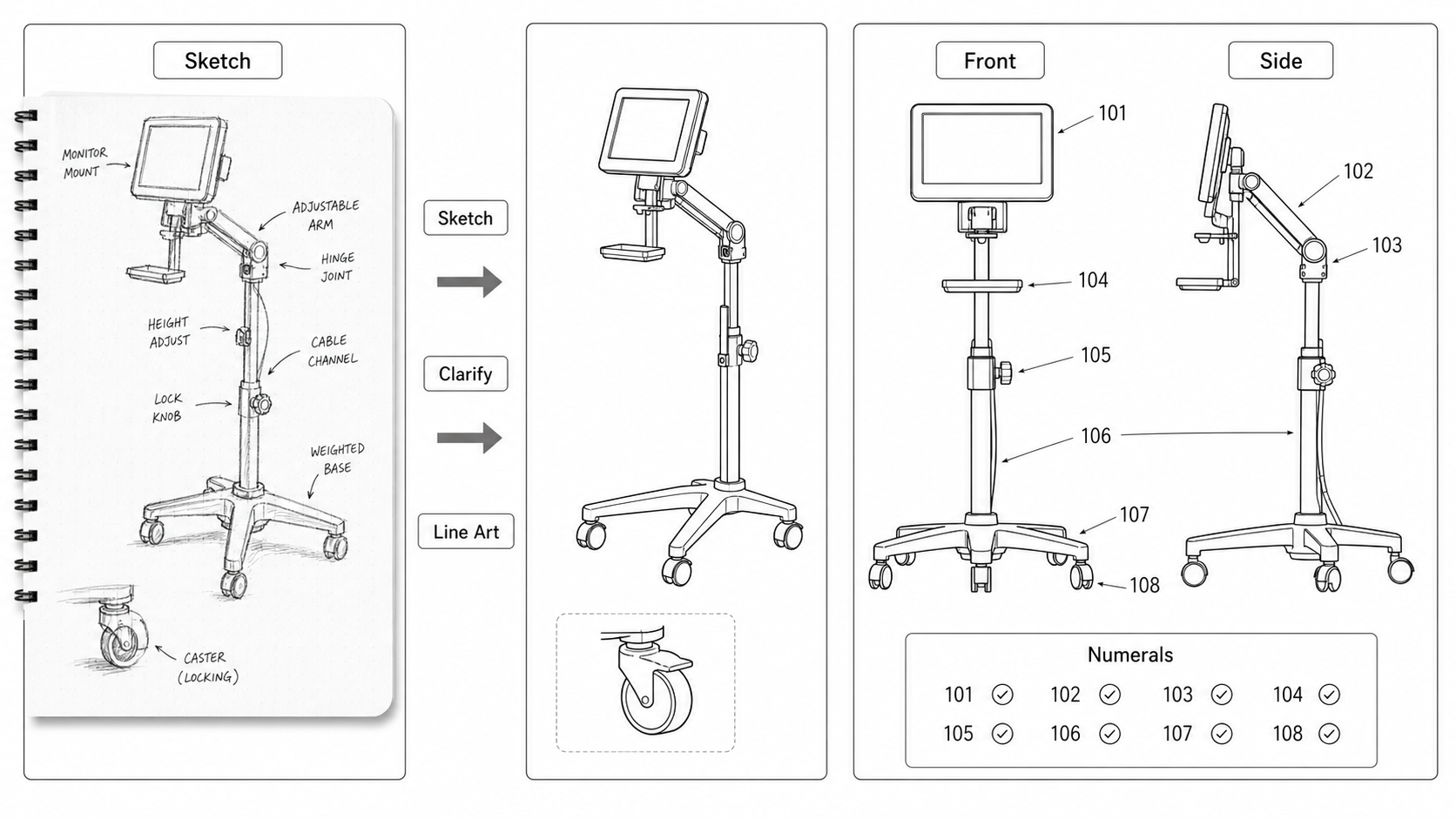

スケッチから特許図面へ hero workflow — 手描きスケッチ、ホワイトボード写真、ラフな CAD 画面から開始。

スケッチから図面の例

出願スタイルで描いた架空の発明。開けばジェネレーターに読み込んで使えます。

PatentFig AI での進め方

素材から始め、制御された図面を生成し、確認してから出力します。

構造と注釈を分ける

図の近くにある ToDo メモや計算は消すか切り取り、発明の一部として解釈されないようにします。

1 枚のスケッチに 1 つの概念

平面図、断面、詳細図を 1 ページに詰め込むと変換が混乱します。別々にアップロードし、それぞれ 1 つの図として生成します。

AI が補完した部分を確認する

生成された図を元のスケッチと比較します。モデルが補った隠れ線や接続点は、実際の発明と一致している必要があります。
