USPTO 专利绘图要求：专业人士合规清单

在专利实务领域，一张图纸的价值不仅胜过千言万语，它往往还决定了是立即获得申请日，还是收到代价高昂的“遗漏通知书”（Notice of Omissions）。虽然 USPTO 的 37 CFR 1.84 条例看起来像是死板的格式规则，但它们的存在是为了确保每一张图纸都是可复制、清晰的，并且能够在不损失细节的情况下被扫描到数字化档案中。

对于专利工程师和法律顾问来说，绘图缺陷是导致审查延迟的常见原因。对线条粗细或页边距宽度的异议可能会导致申请停滞，如果替换图纸引入了“新事项”（new matter），甚至可能危及优先权日。为了避免这些陷阱，专业人士必须将绘图合规性视为撰写流程的核心部分，而不是事后才考虑的工作。

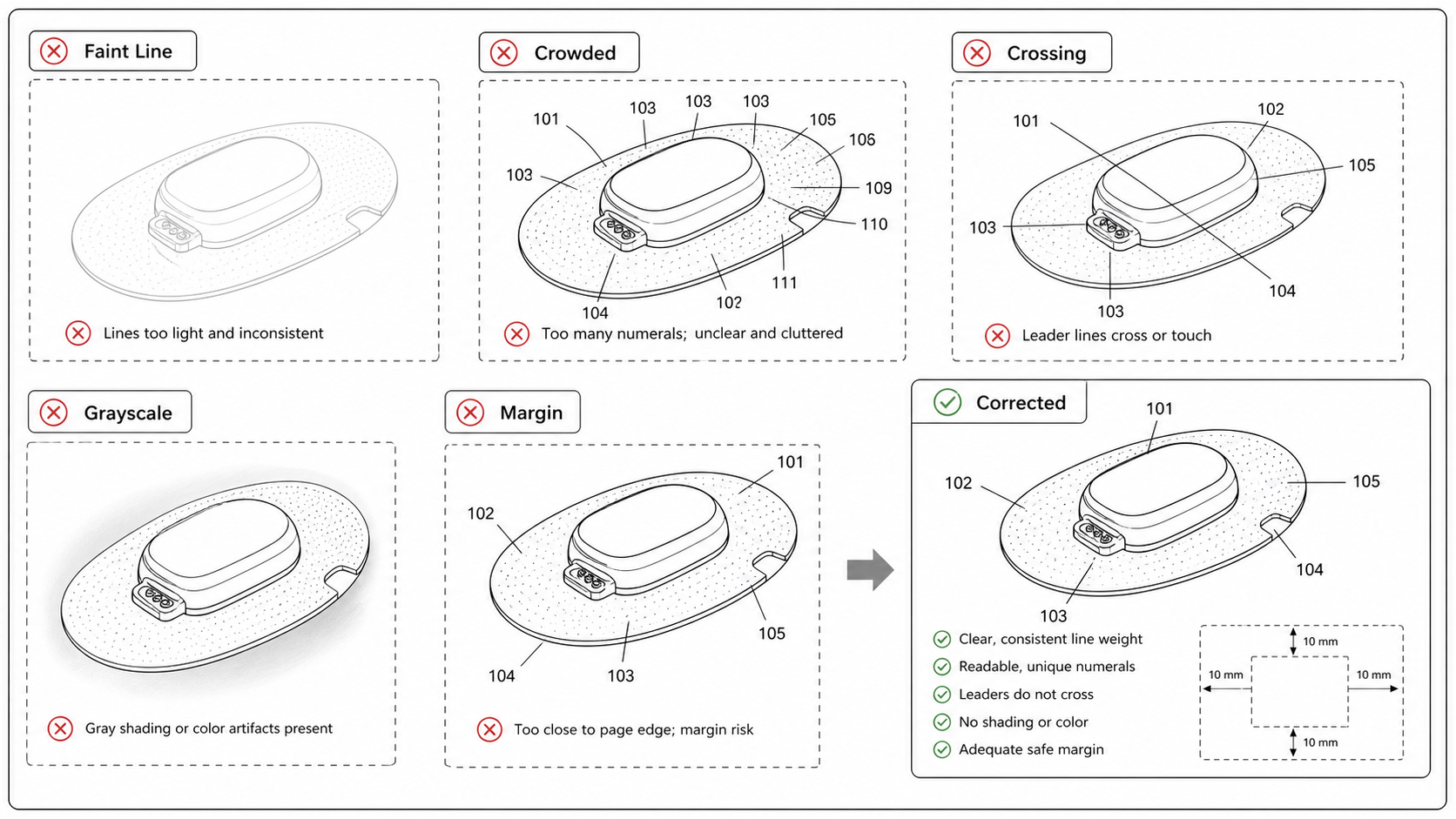

线条与阴影的技术标准

USPTO 对发明的视觉呈现方式有着严格的要求。其主要目标是确保复制时的清晰度。

• 仅限黑色墨水： 图纸必须使用黑色墨水绘制。虽然偶尔可以通过请愿允许使用彩色，但标准仍然是高对比度的黑白图。
• 统一的线条质量： 每一根线条，无论是实线还是虚线，都必须清晰、锐利且粗细均匀。“草图感”的线条或灰度渐变经常会引发审查意见通知书（Office Actions）。
• 阴影技术： 除了特定符号或极小区域外，通常禁止使用纯黑填充。相反，应使用：
  • 剖面线（Hatched lines）： 用于表示截面或切面。
  • 点描或细表面线： 用于表示弯曲或有轮廓的表面。
• 禁止使用照片： 除非照片是展示发明的唯一方式（在生物或化学专利中很常见），否则请坚持使用线条图。

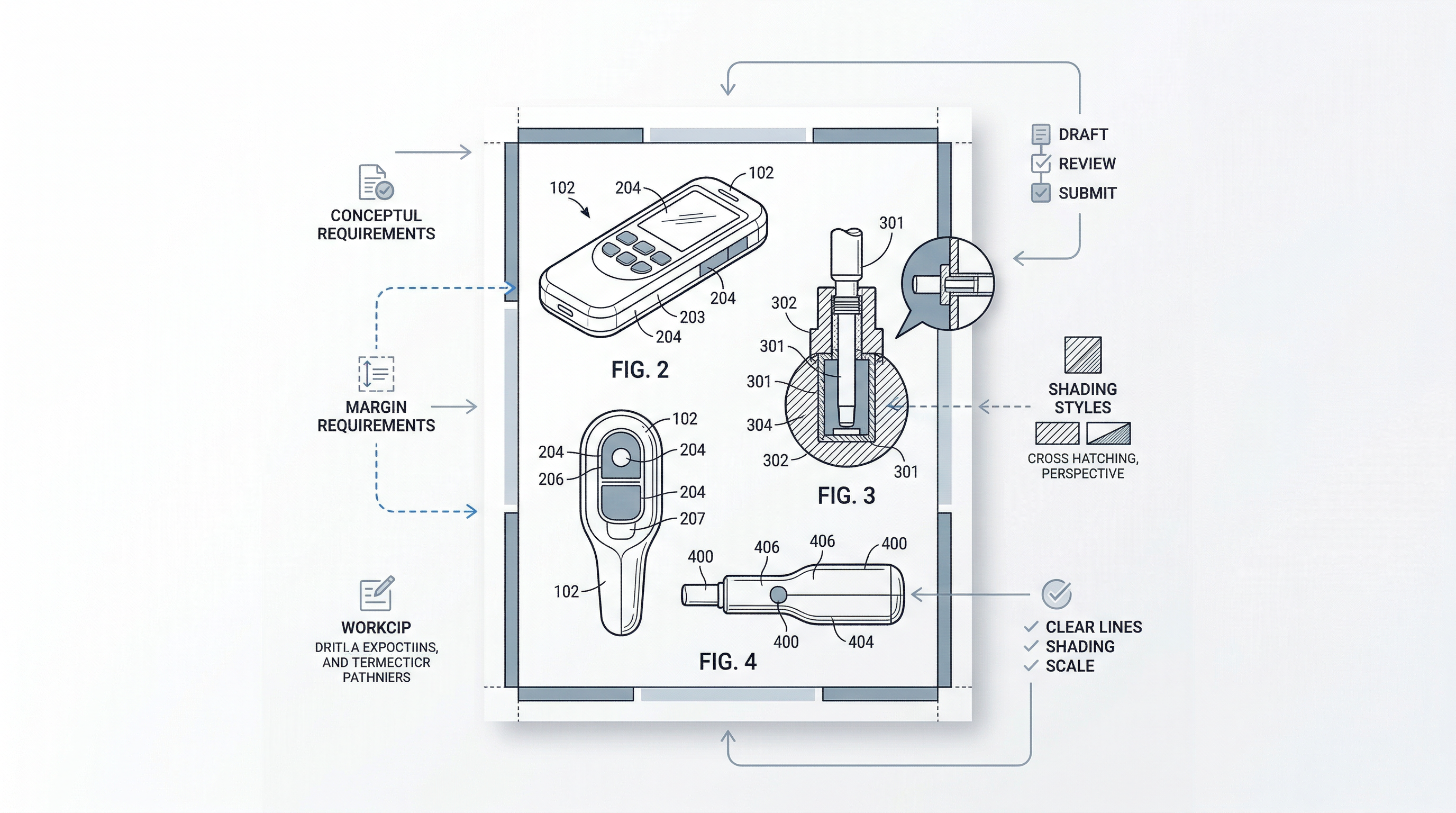

布局与格式：页边距、比例和编号

格式错误是 USPTO 异议中“最容易避免”的问题。即使发明被完美地呈现，如果页面的页边距错误，也会被拒绝。

页边距检查清单

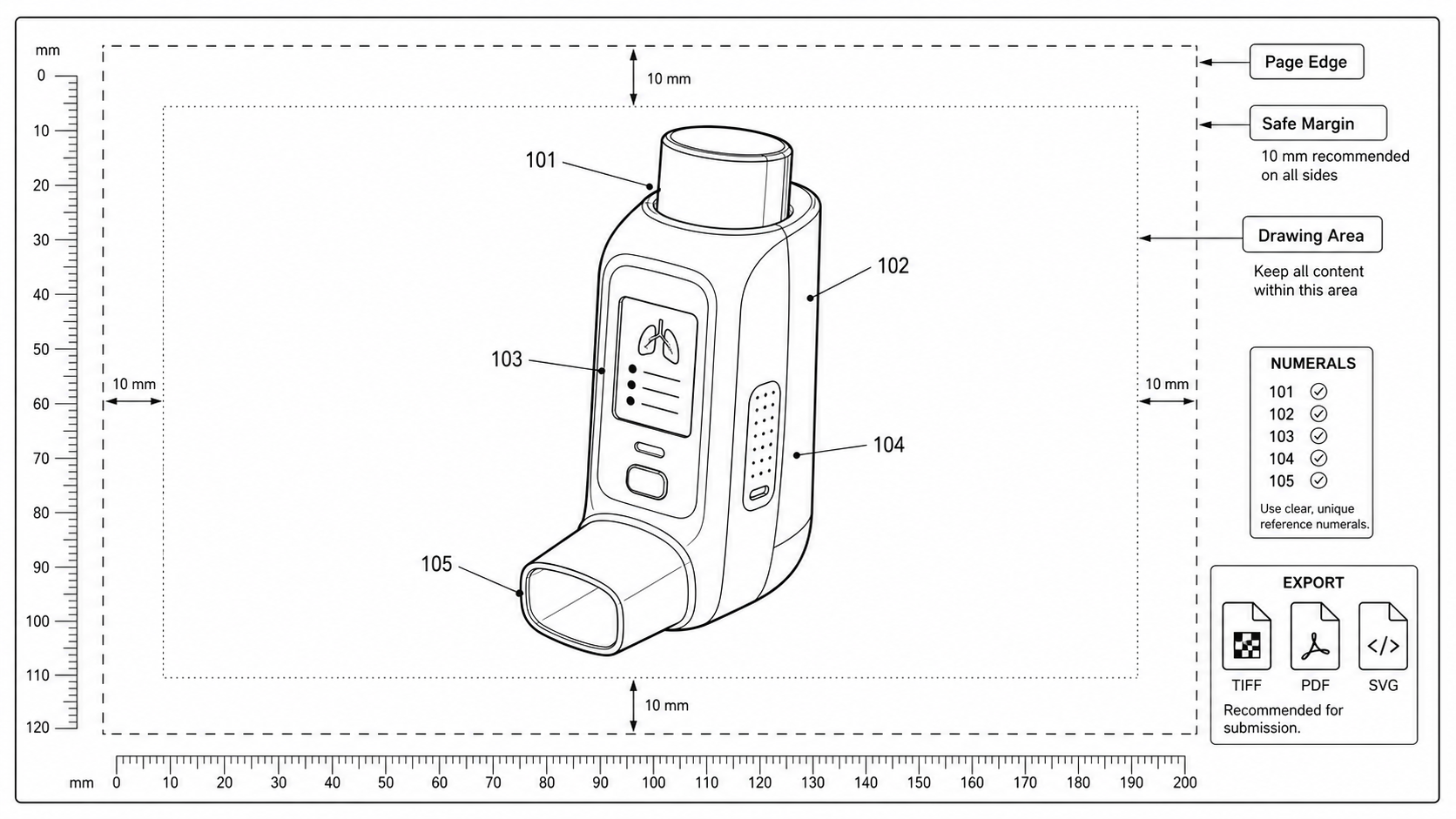

每一页图纸必须是 A4 (21 cm x 29.7 cm) 或 Letter (8.5 x 11 英寸)。所有页面必须保持以下最小页边距：

• 顶部： 2.5 cm (1.0 英寸)
• 左侧： 2.5 cm (1.0 英寸)
• 右侧： 1.5 cm (5/8 英寸)
• 底部： 1.0 cm (3/8 英寸)

比例与引用字符

引用字符（指向组件的数字）有特定的尺寸要求。它们的高度必须至少为 0.32 cm (1/8 英寸)，以便在为出版而缩小尺寸后仍能清晰辨认。

专业提示： 避免使用相互交叉或消失在图纸阴影中的引出线。使用“折断”或“弯折”的引出线来保持布局整洁。

视图类型与排列要求

你排列附图的方式决定了审查员理解你文字描述的难易程度。

1. 透视图和分解图： 这些对于机械发明通常最有帮助。在分解图中，各部件必须对齐，以便清楚地显示它们与整体的关系。
2. 剖视图： 在显示横截面时，使用剖面线表示材料。截面平面应在总视图上用虚线清楚标出。
3. 逻辑顺序： 附图应连续编号（例如，FIG. 1, FIG. 2）。如果一个附图跨越多个页面，必须清楚地显示各部分是如何组合在一起的。
4. 无文本块： 除非是流程图或示意图，否则避免在绘图区域内出现“注释”或描述性文本。让引用数字来说话。

使用 PatentFig AI 实现 USPTO 合规自动化

手动检查每个页边距和线条粗细是一项繁琐且容易出错的过程，这会让专利工程师分心，无法进行更高价值的技术分析。这就是现代自动化工具变得至关重要的原因。

PatentFig AI 专门设计用于弥合技术概念与符合 USPTO 要求的线条图之间的鸿沟。通过利用 AI 驱动的生成技术，PatentFig AI 确保每一个输出都原生符合 37 CFR 1.84 标准。

无需在传统 CAD 软件中花费数小时调整线条粗细或清理扫描件：

• 原生合规： PatentFig AI 自动生成符合线条粗细标准的高对比度黑色墨水图纸。
• 格式化布局： 系统确保整个附图集的页边距和引用字符尺寸保持一致。
• 减少摩擦： 通过从一开始就提供“符合 USPTO 要求”的输出，PatentFig AI 降低了收到“提交补正文件通知书”（Notice to File Corrected Papers）的风险，让法律顾问能够专注于权利要求的强度，而不是页边距的宽度。

对于希望在不牺牲质量的前提下简化撰写流程的专业人士来说，集成像 PatentFig AI 这样的工具可以显著降低专利申请的间接成本。在你的下一个申请中尝试一下，看看自动化如何将复杂的合规清单变成一键实现的现实。
