按类别的示例专利附图
每个示例都是虚构发明。带原始素材的卡片展示前后对照:输入的是什么,产出的专利附图又是什么。

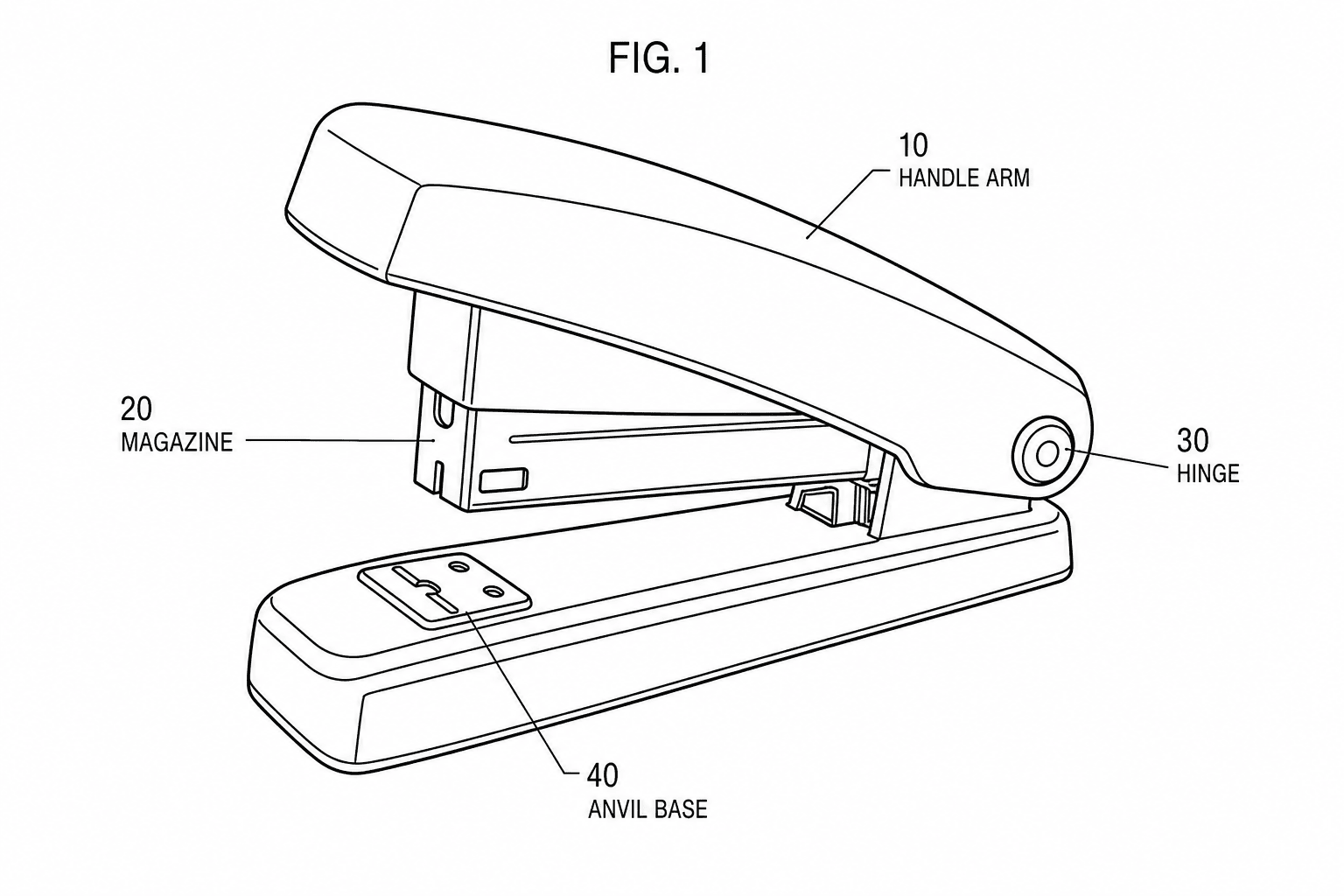

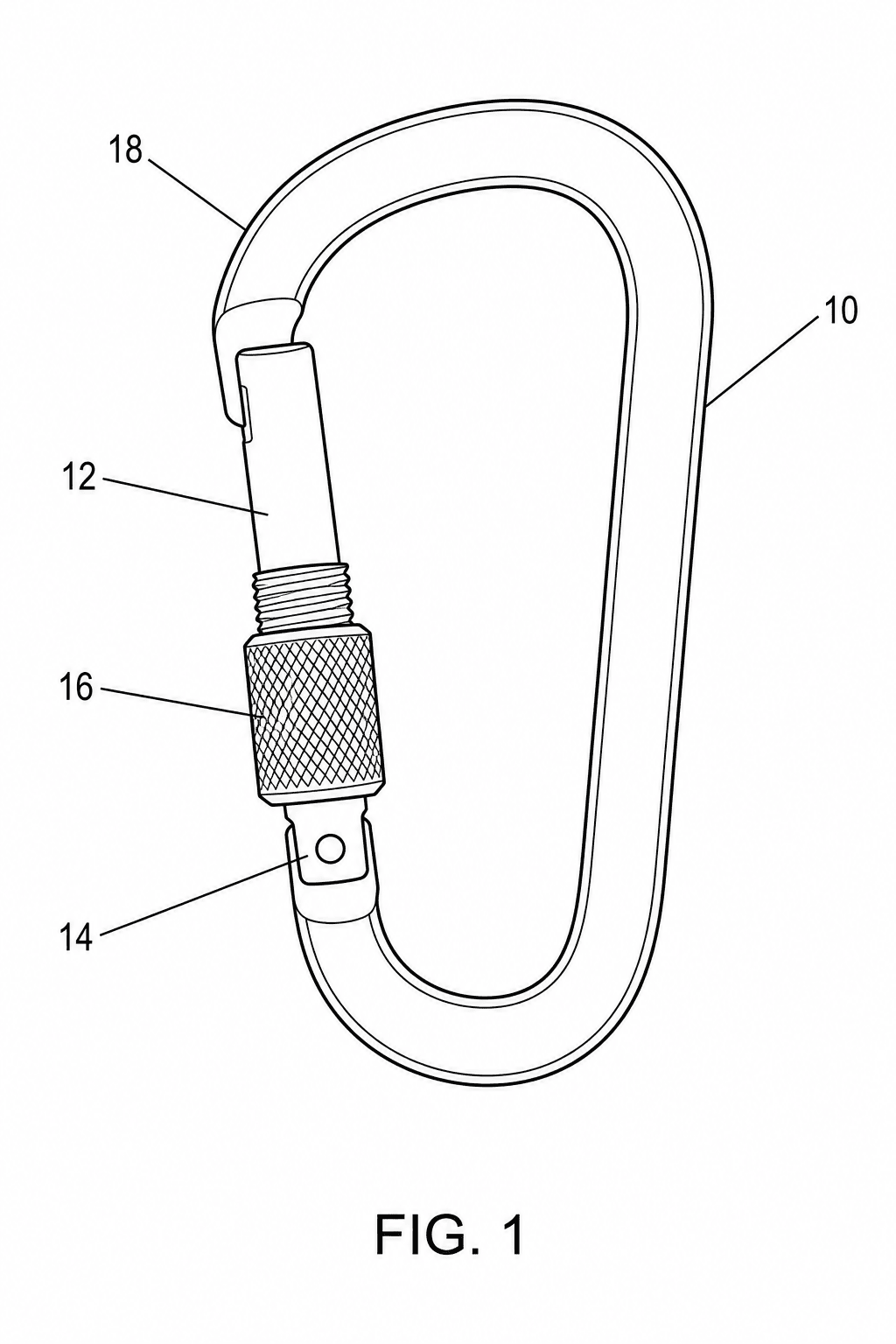

实用专利附图
实用附图展示发明如何工作。每个功能部件都有带引出线的附图标记,且同一部件在所有视图中保持同一标号。

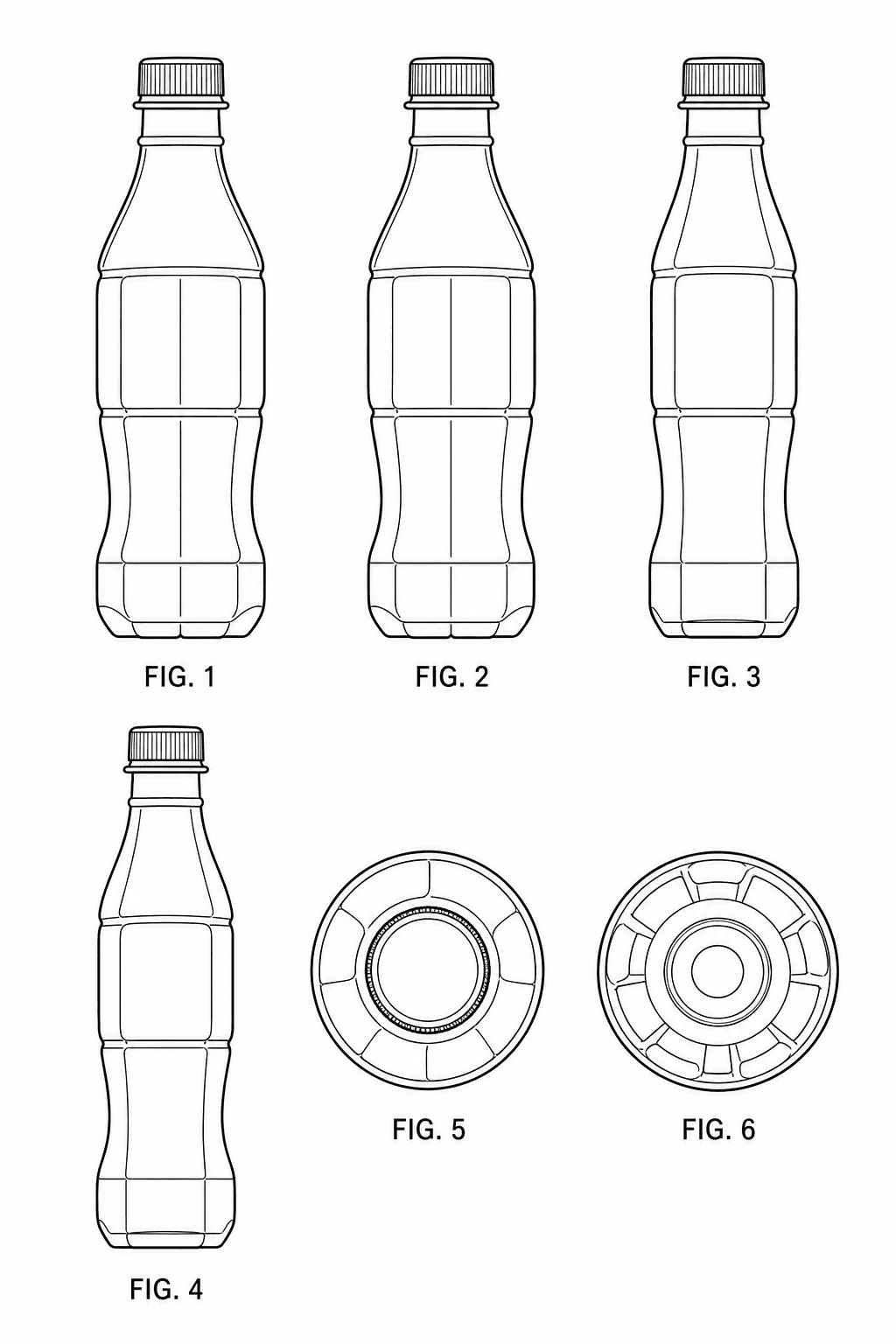

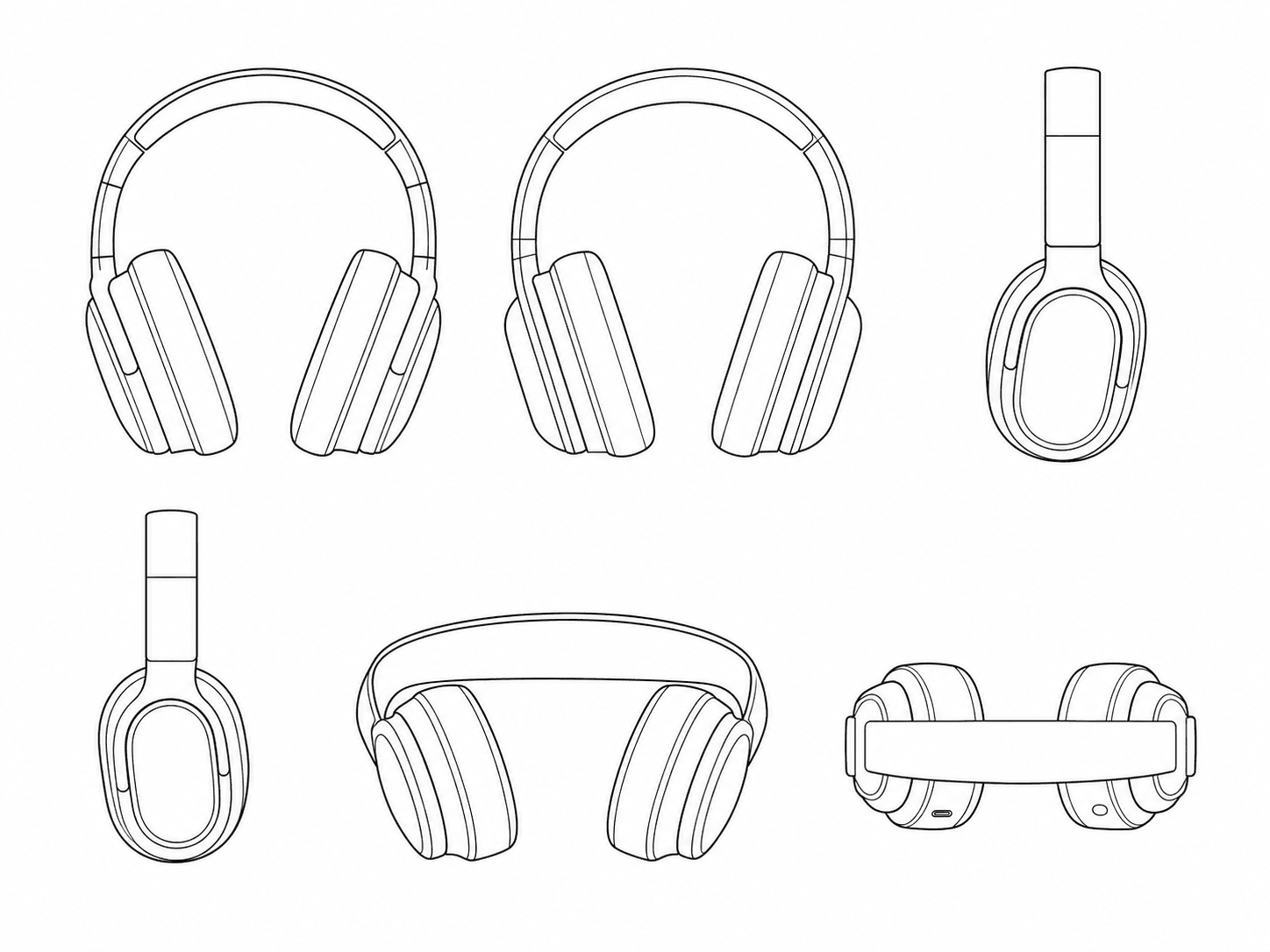

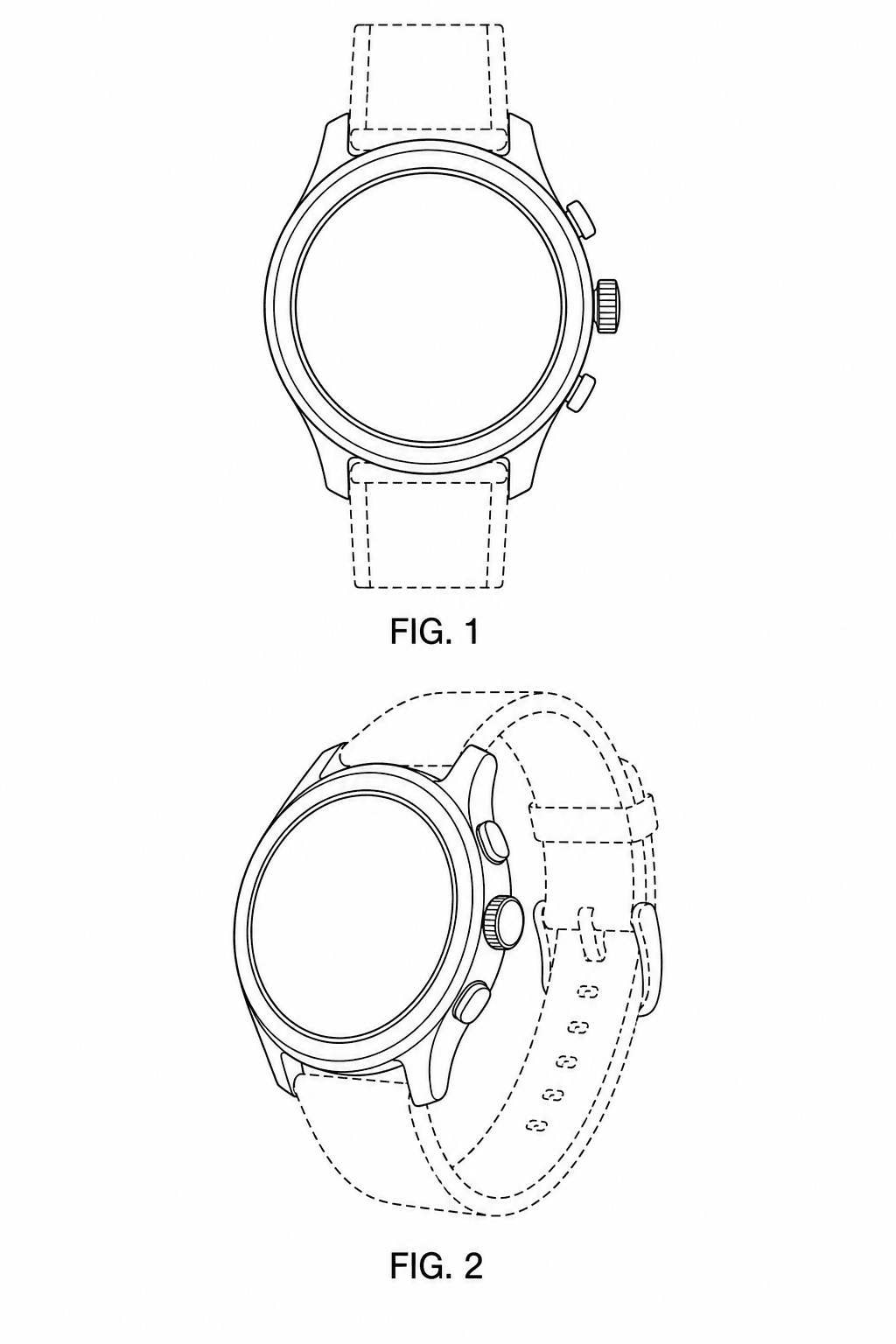

外观专利附图
外观附图以一致的视图套展示装饰性外观——主视、后视、侧视、俯视、仰视。主张的形状用实线,仅作背景的部分用虚线,不用附图标记。

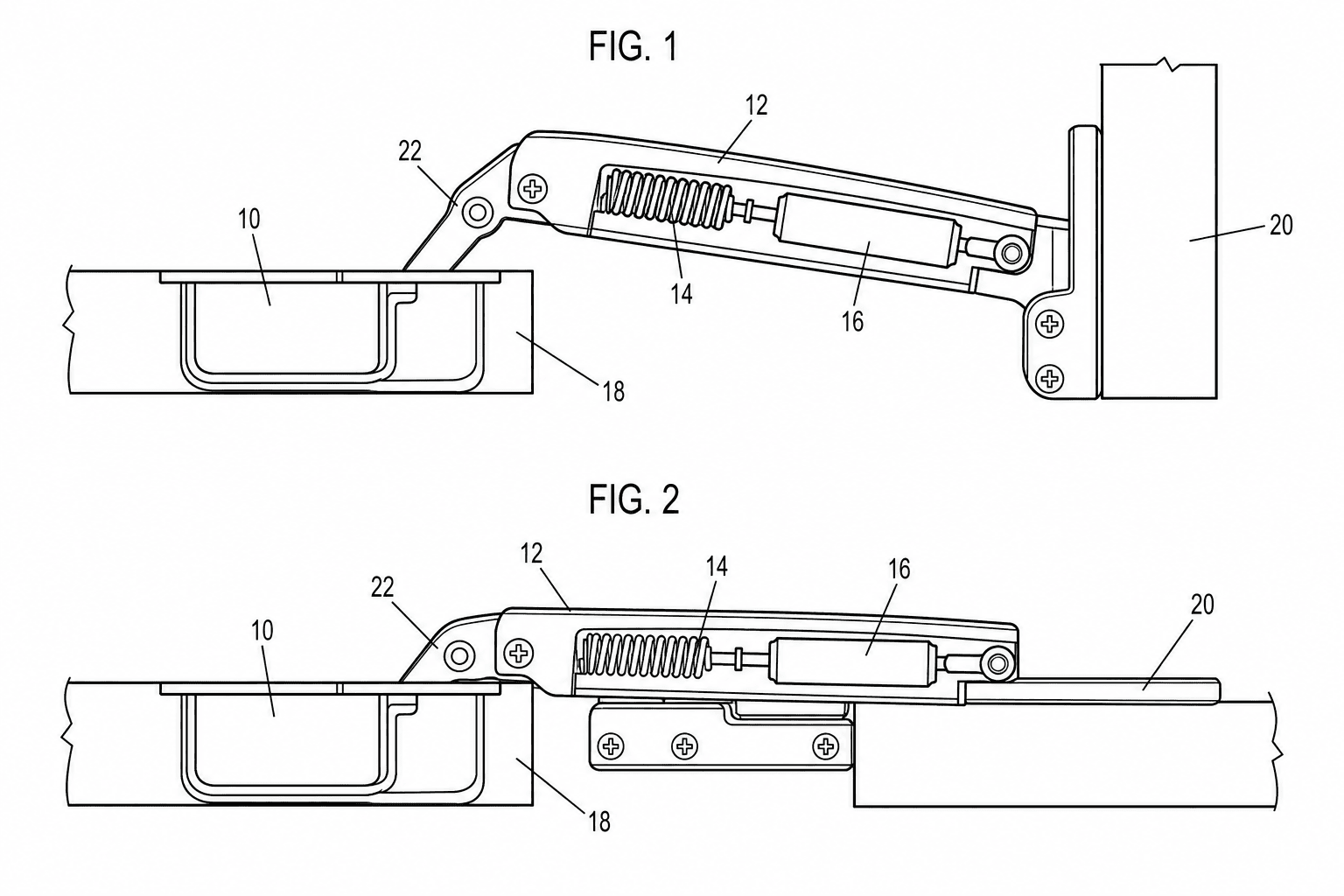

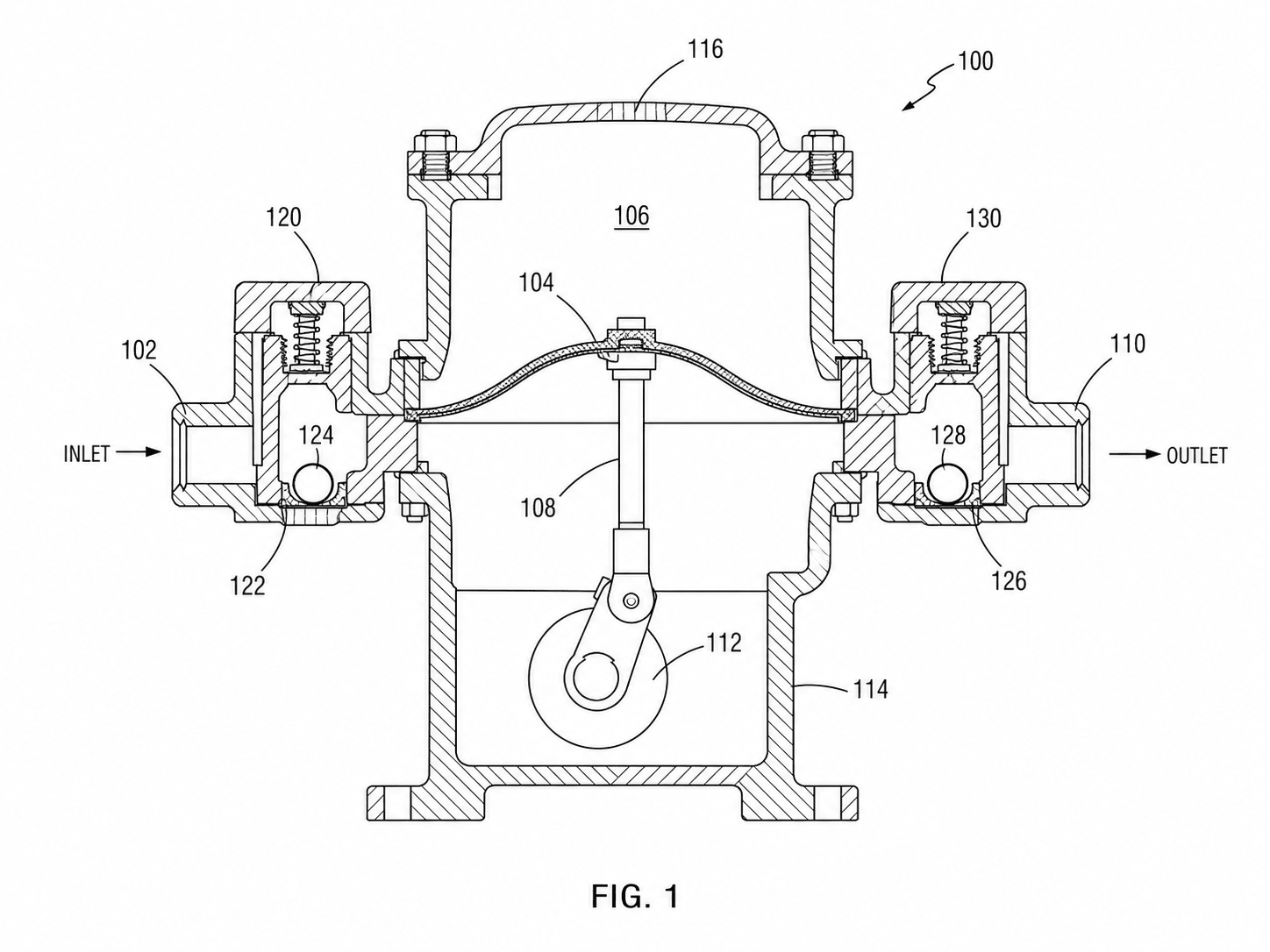

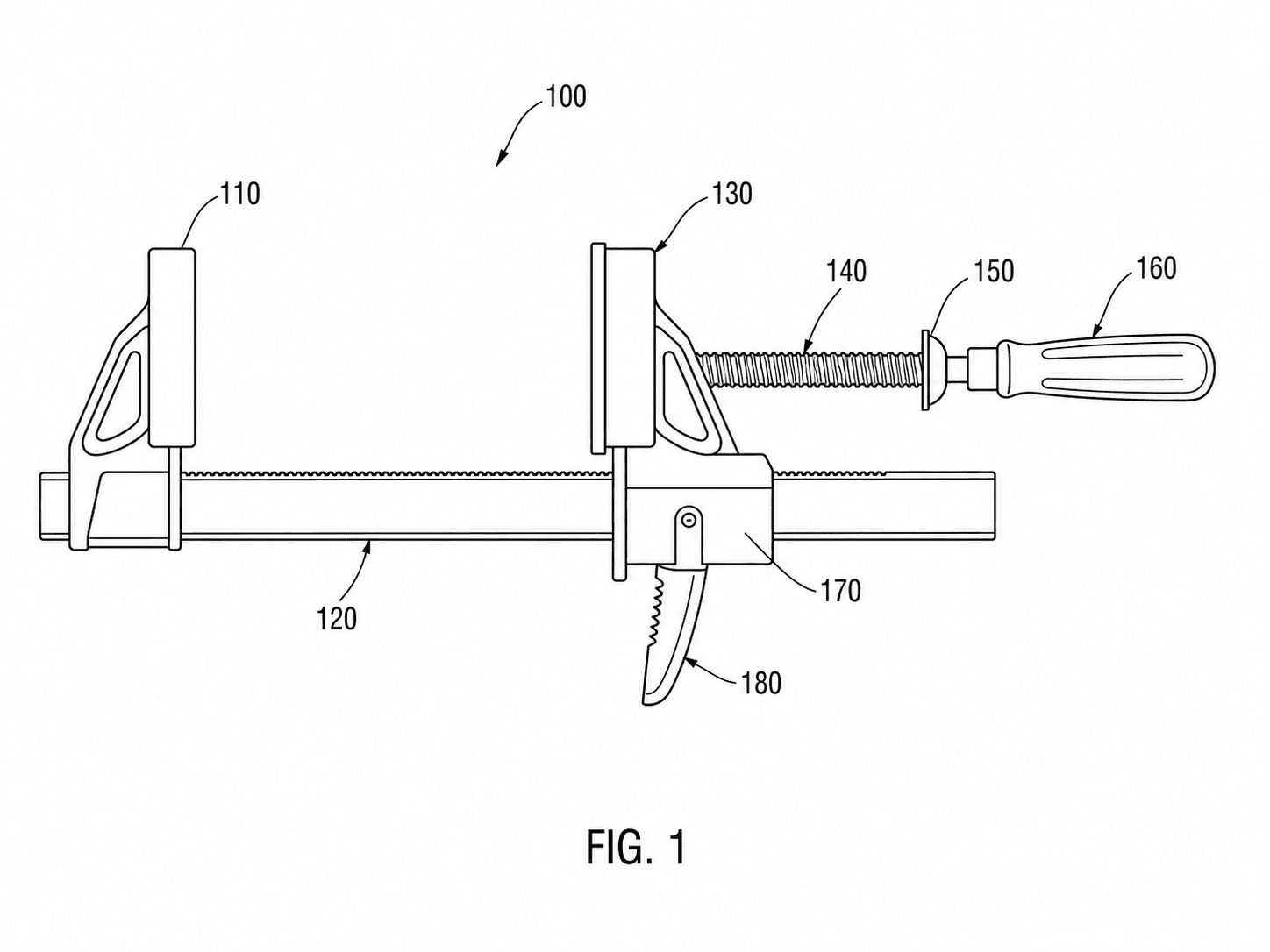

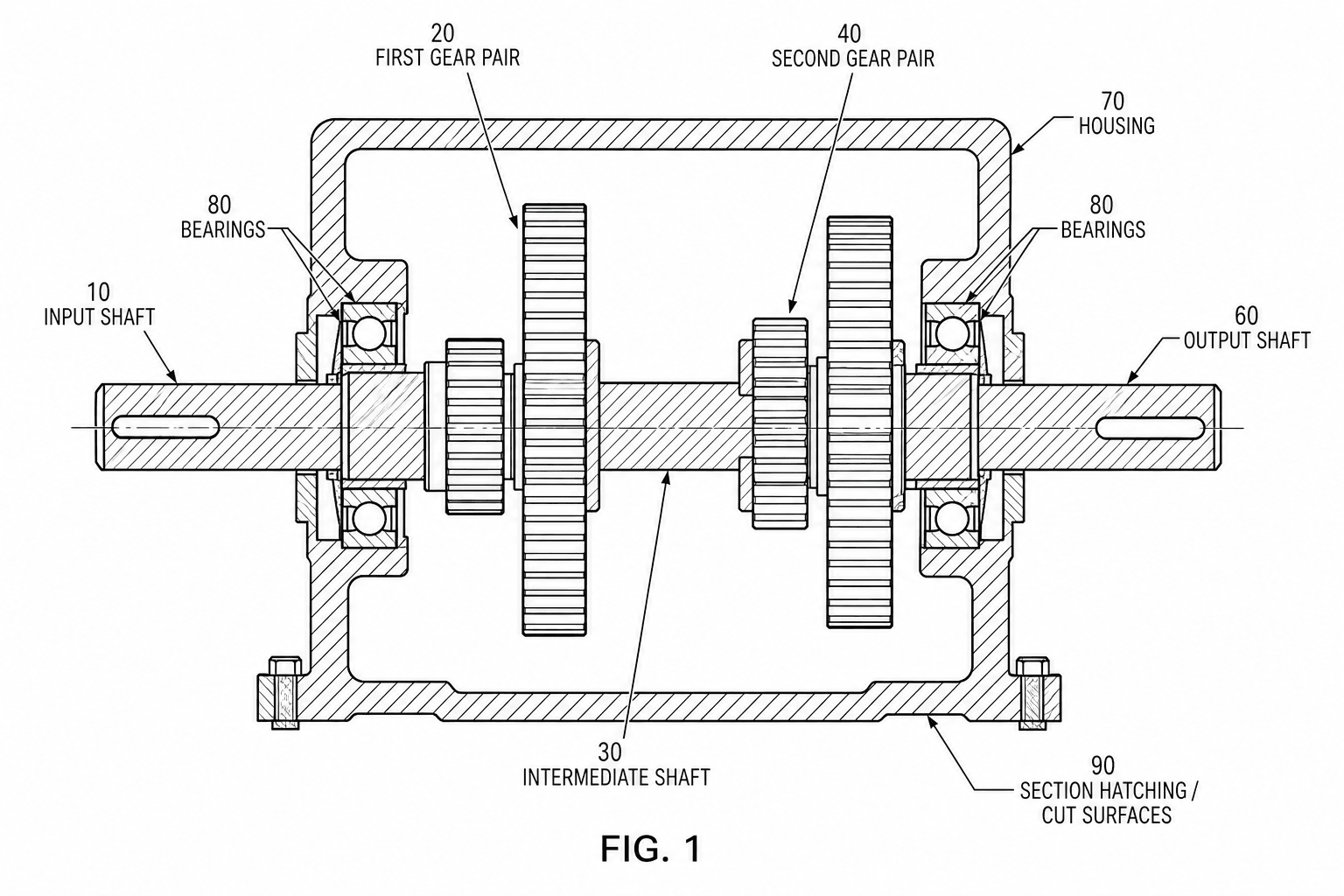

机械专利附图
机械附图依赖剖面线表现切割面、跨装配状态保持一致的标号,以及干净的正投影或立体投影。

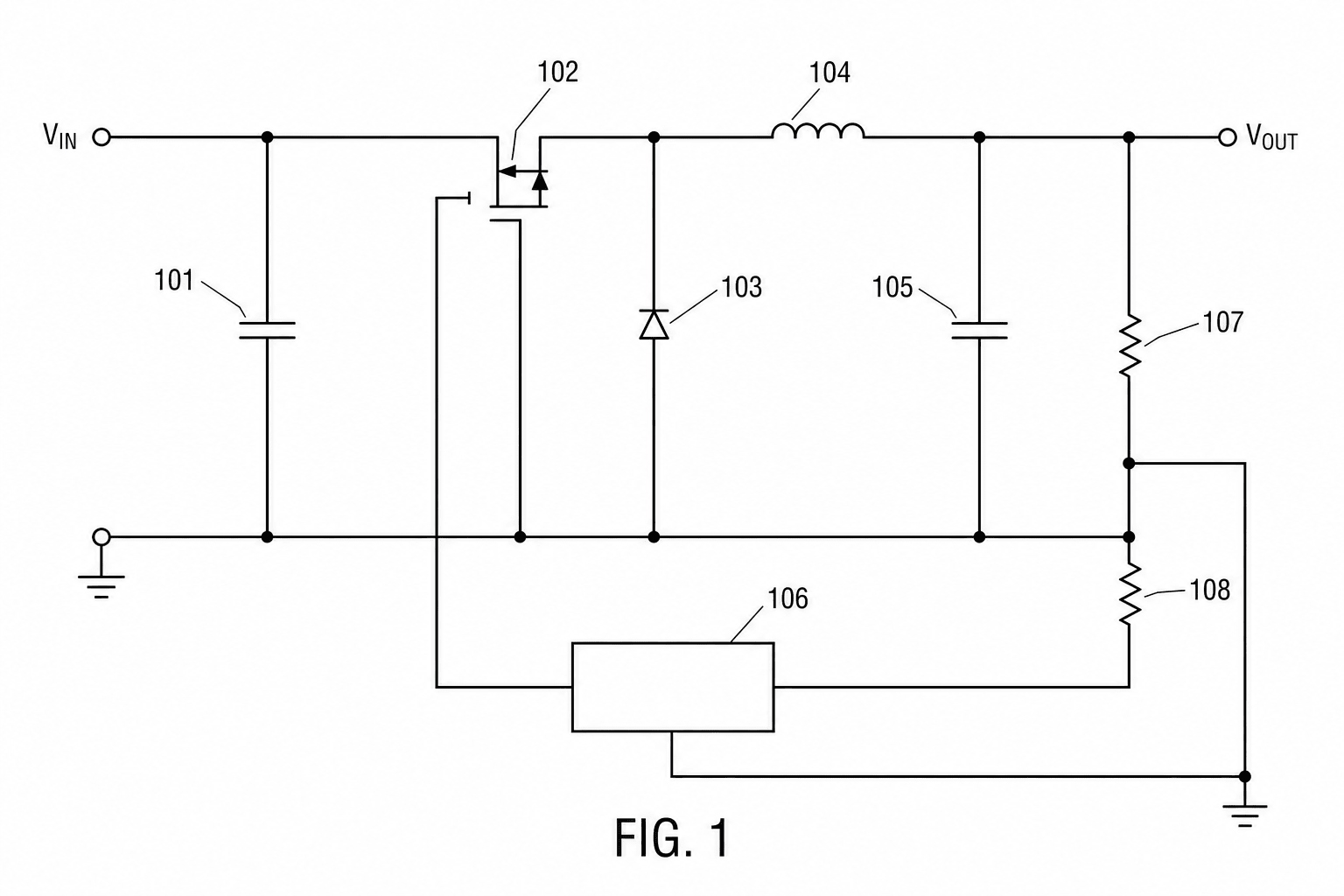

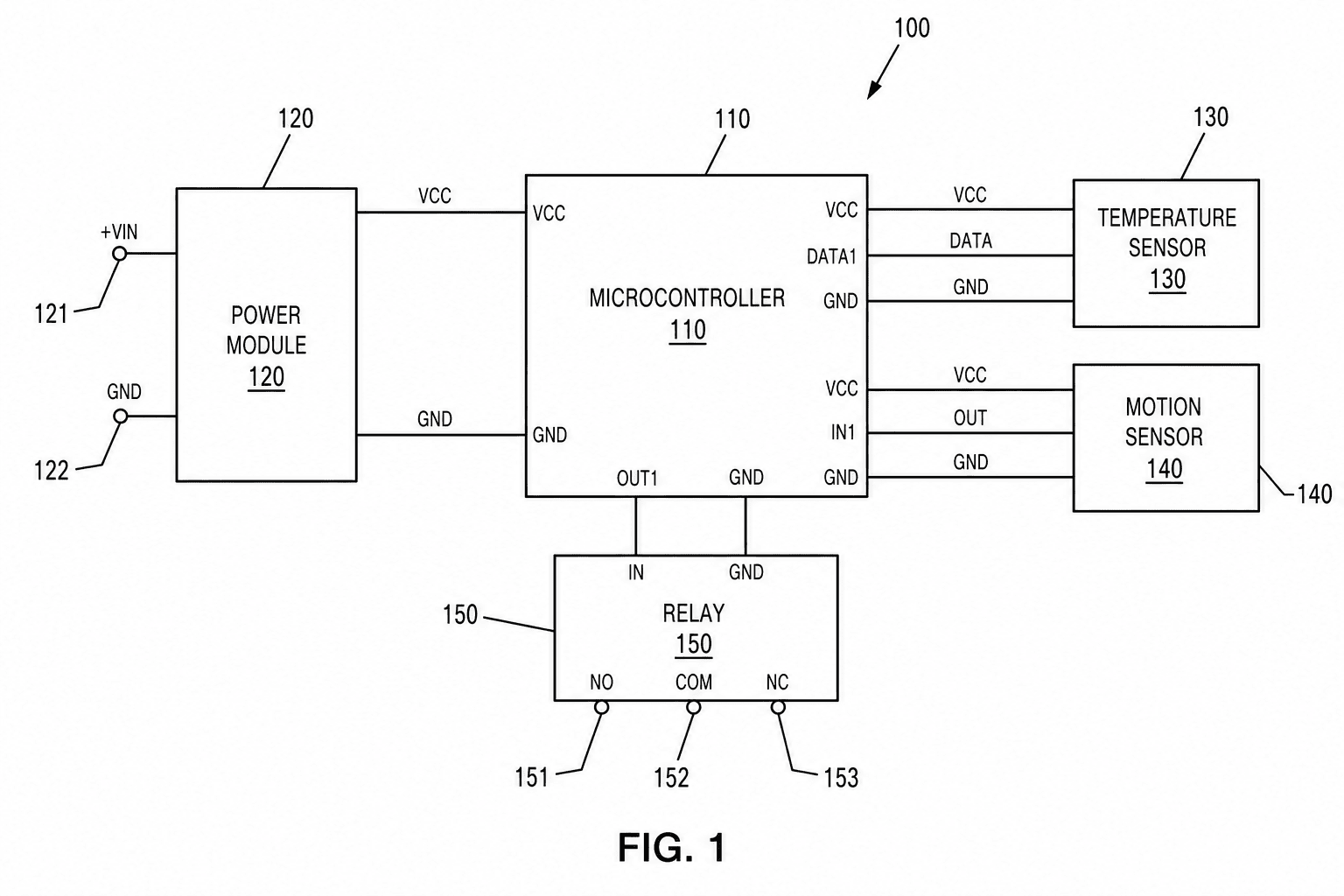

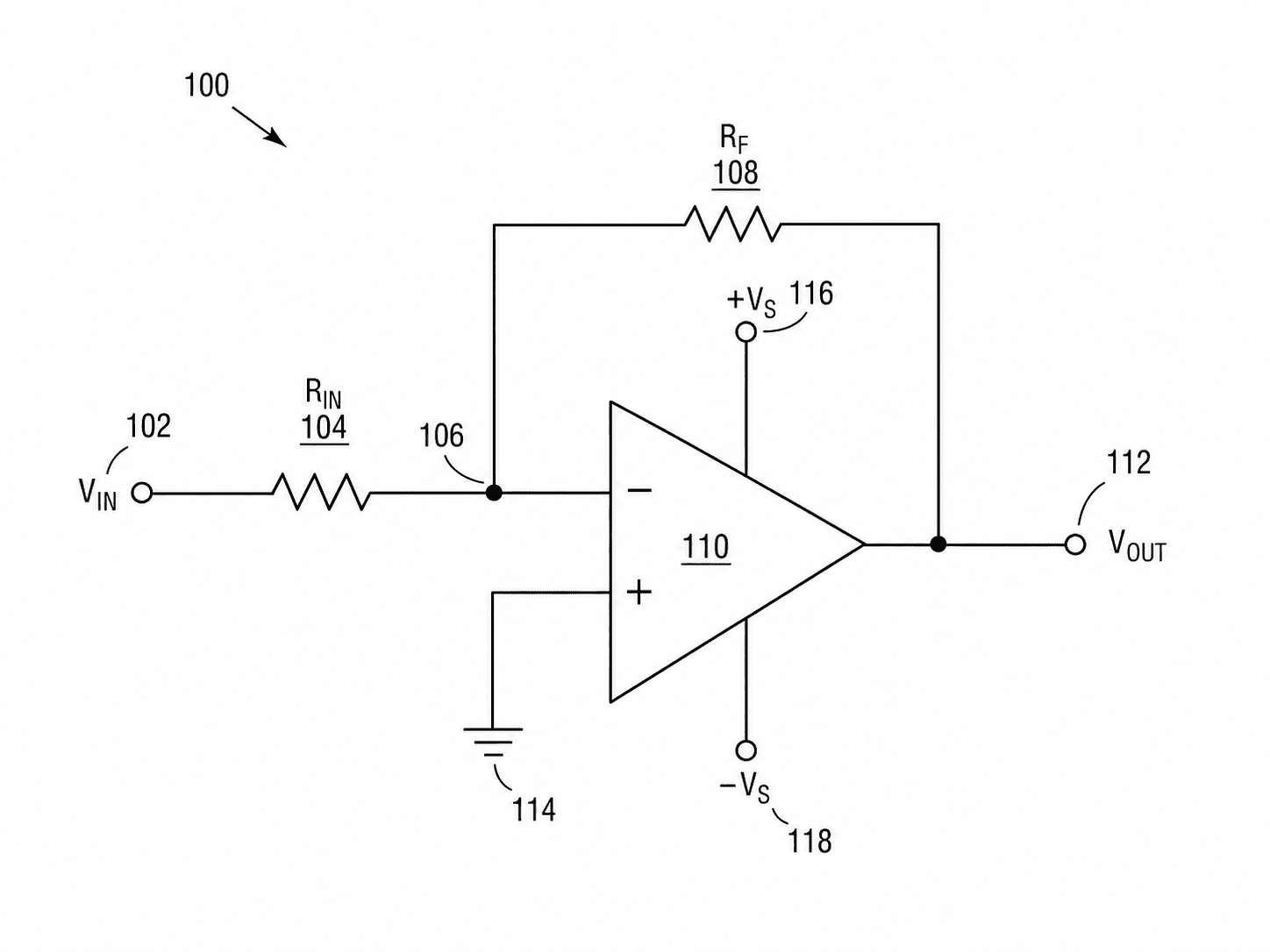

电气与电路附图
电路原理图用标准符号和标注网络;接线图用正交布线。两者都保持线宽均匀,以便专利局缩印后仍可复制。

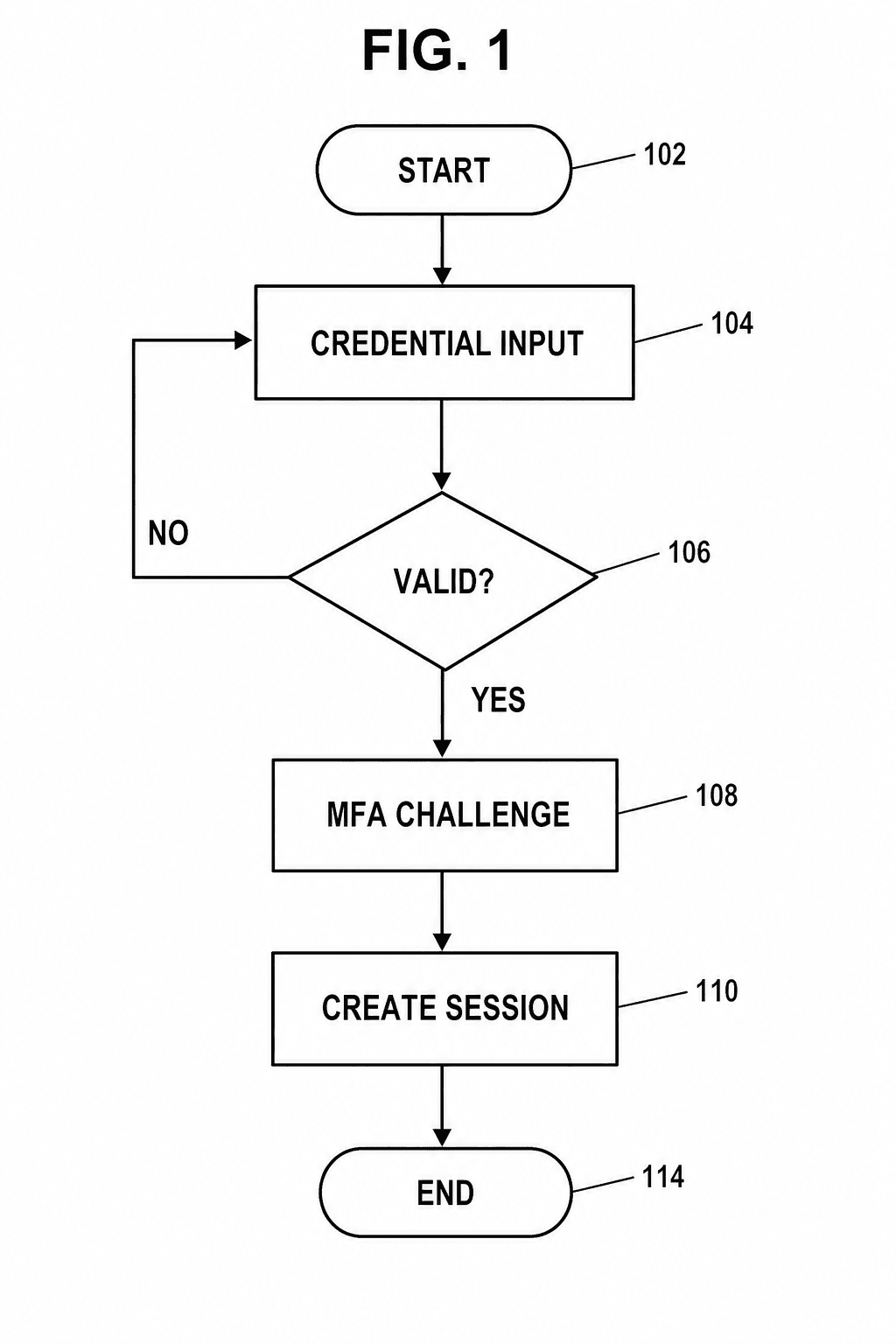

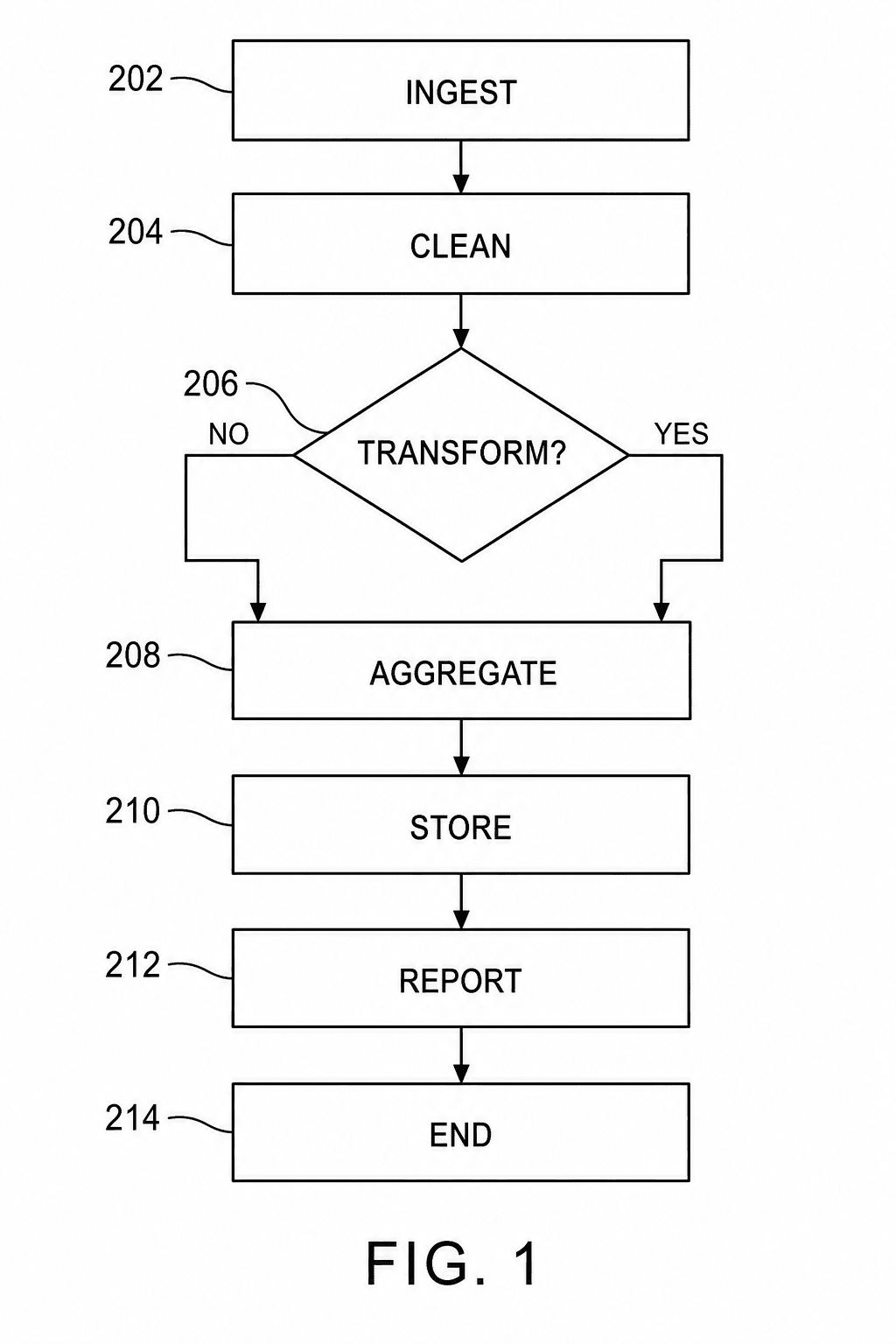

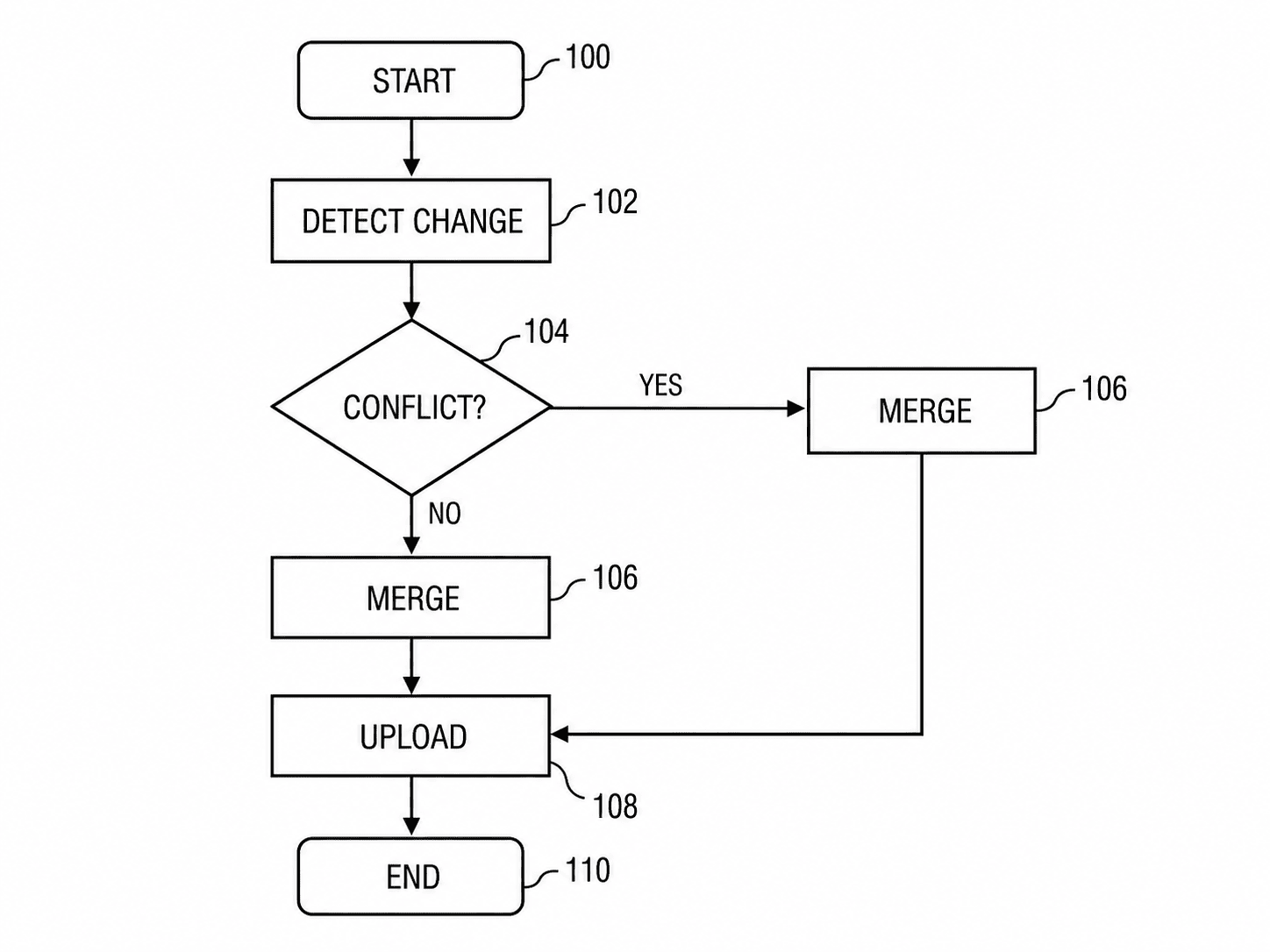

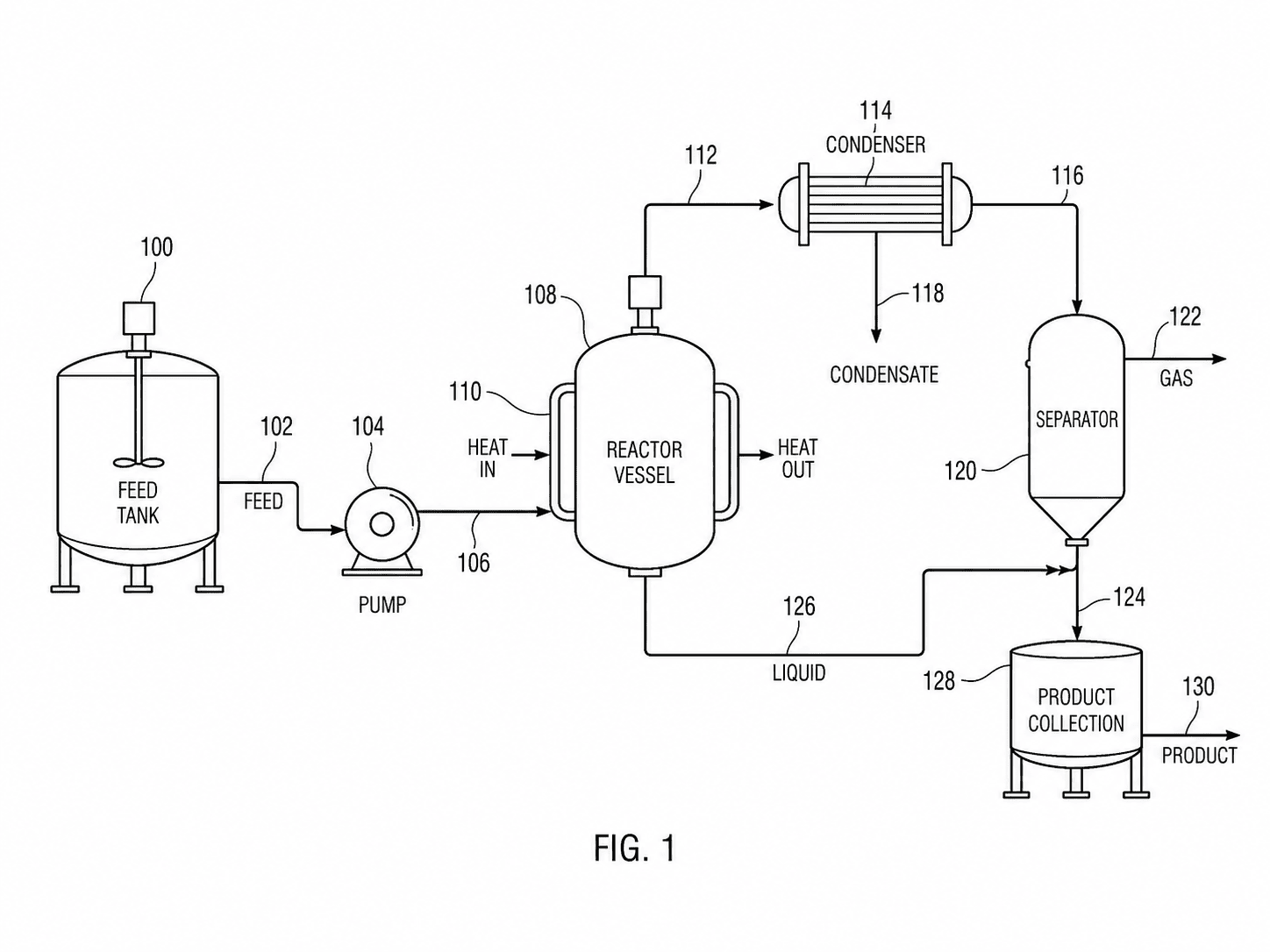

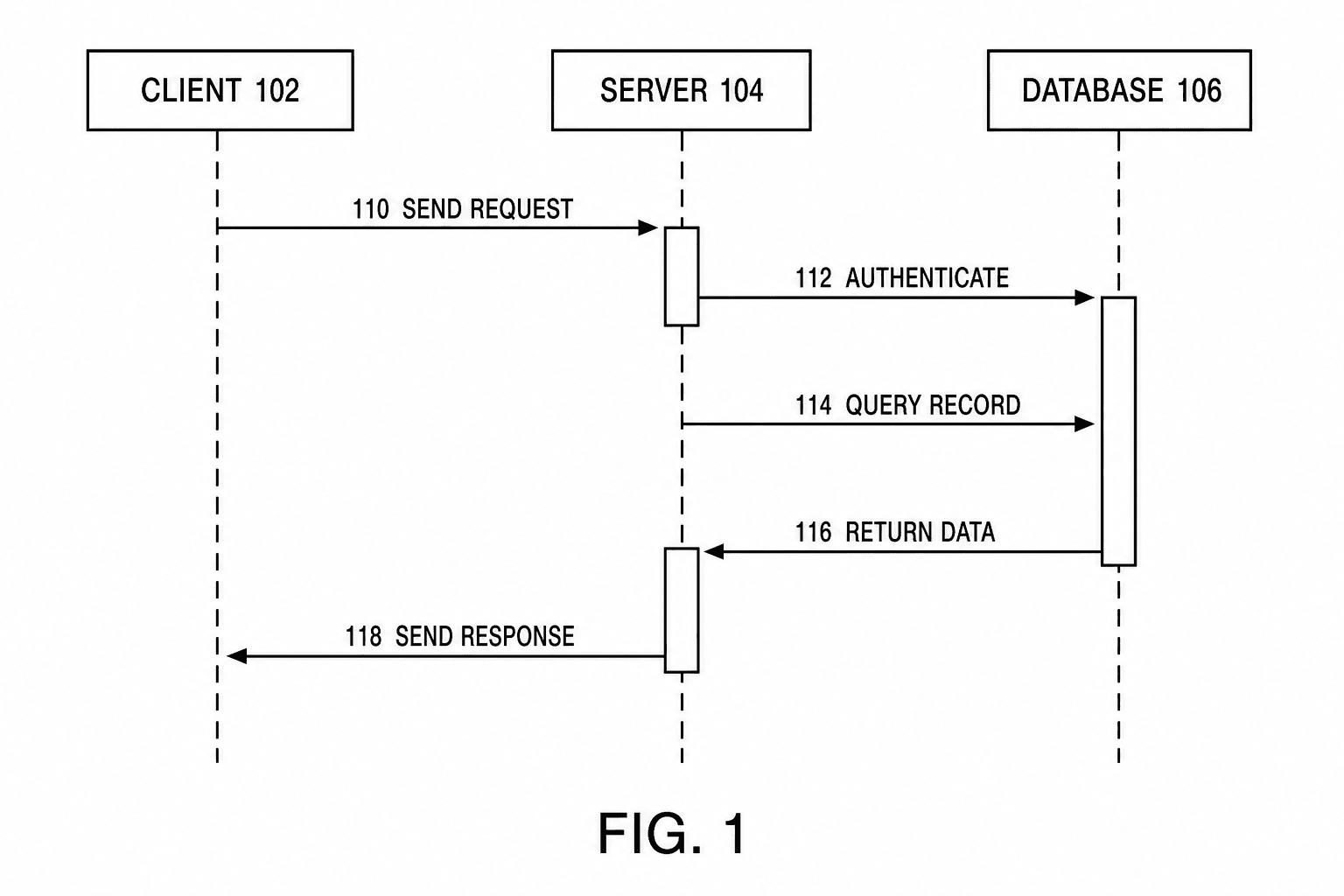

软件流程图与工艺图
方法权利要求靠流程图支撑:编号步骤放在方框和判断菱形中,箭头让所主张的顺序毫不含糊。

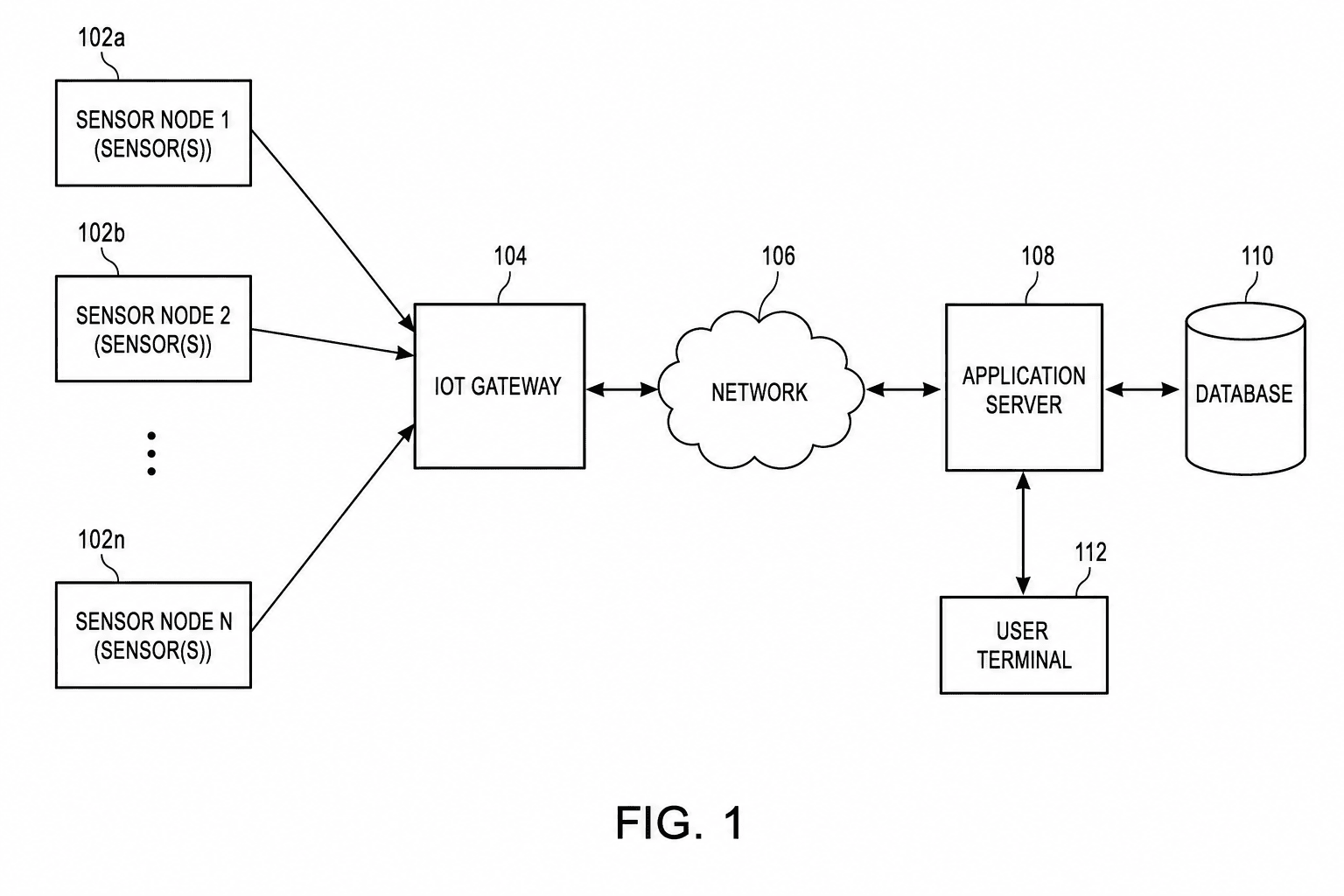

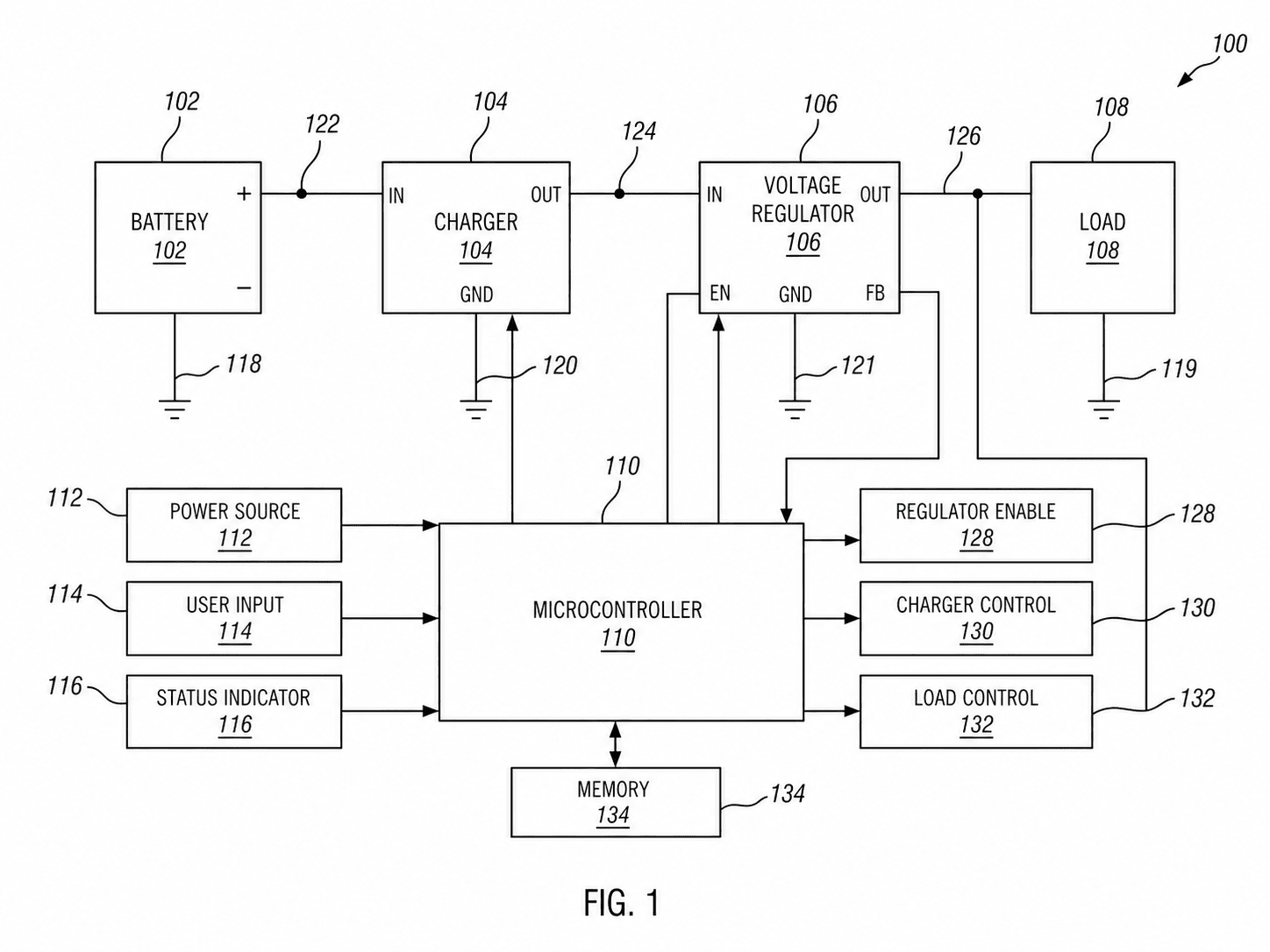

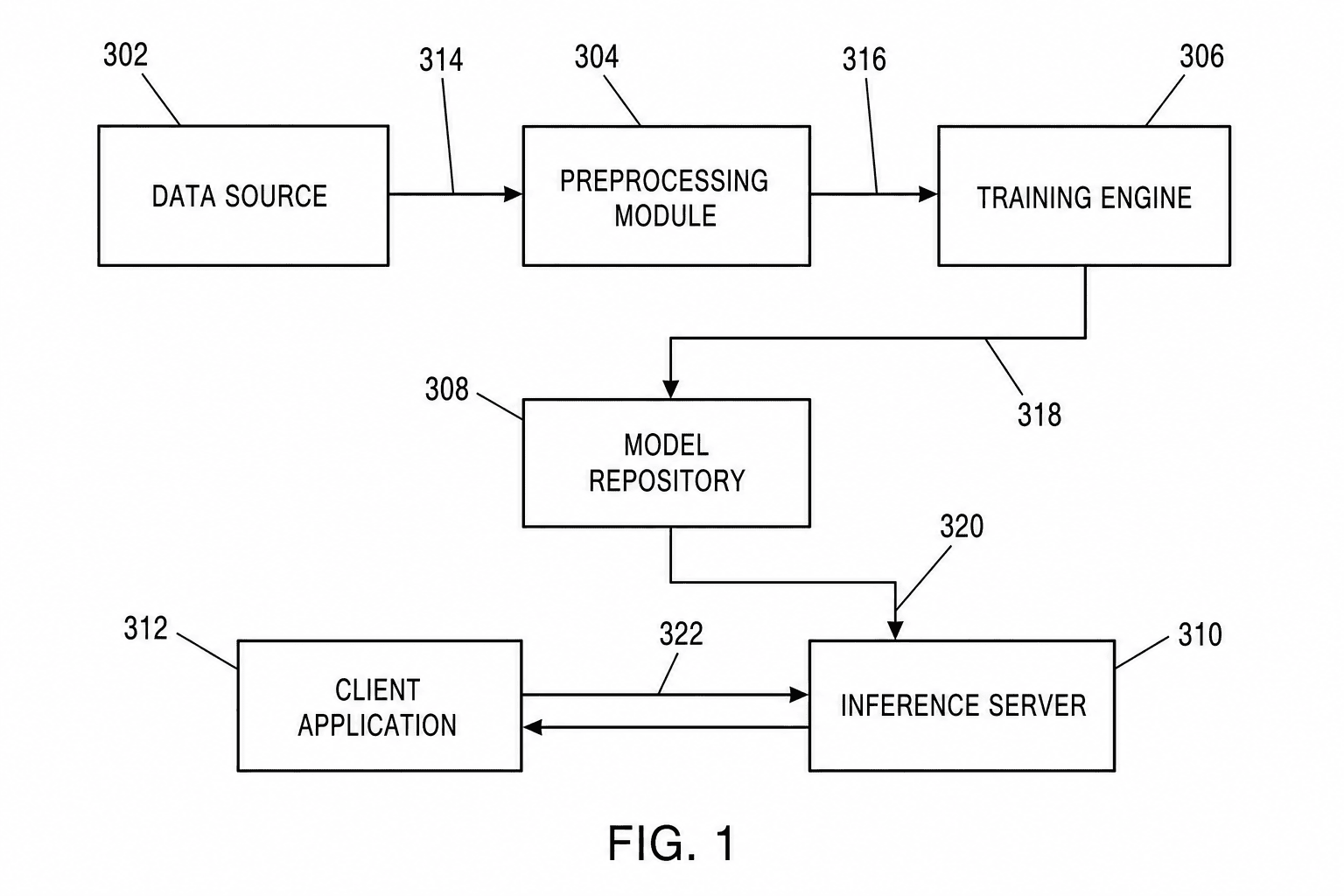

框图
系统权利要求靠框图支撑:带标注的矩形模块按图编号为 1xx/2xx/3xx,以箭头连接表示信号或数据流。

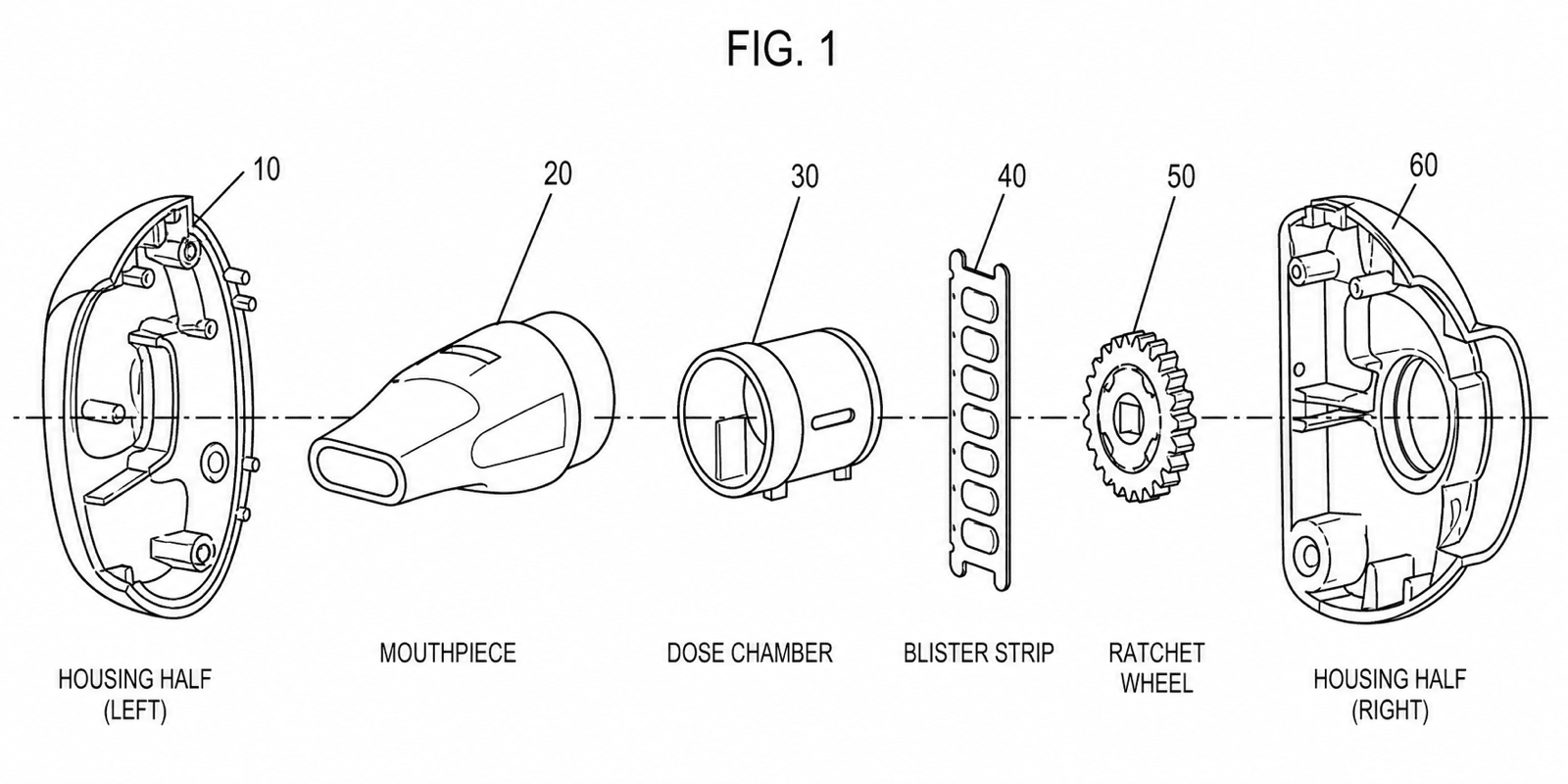

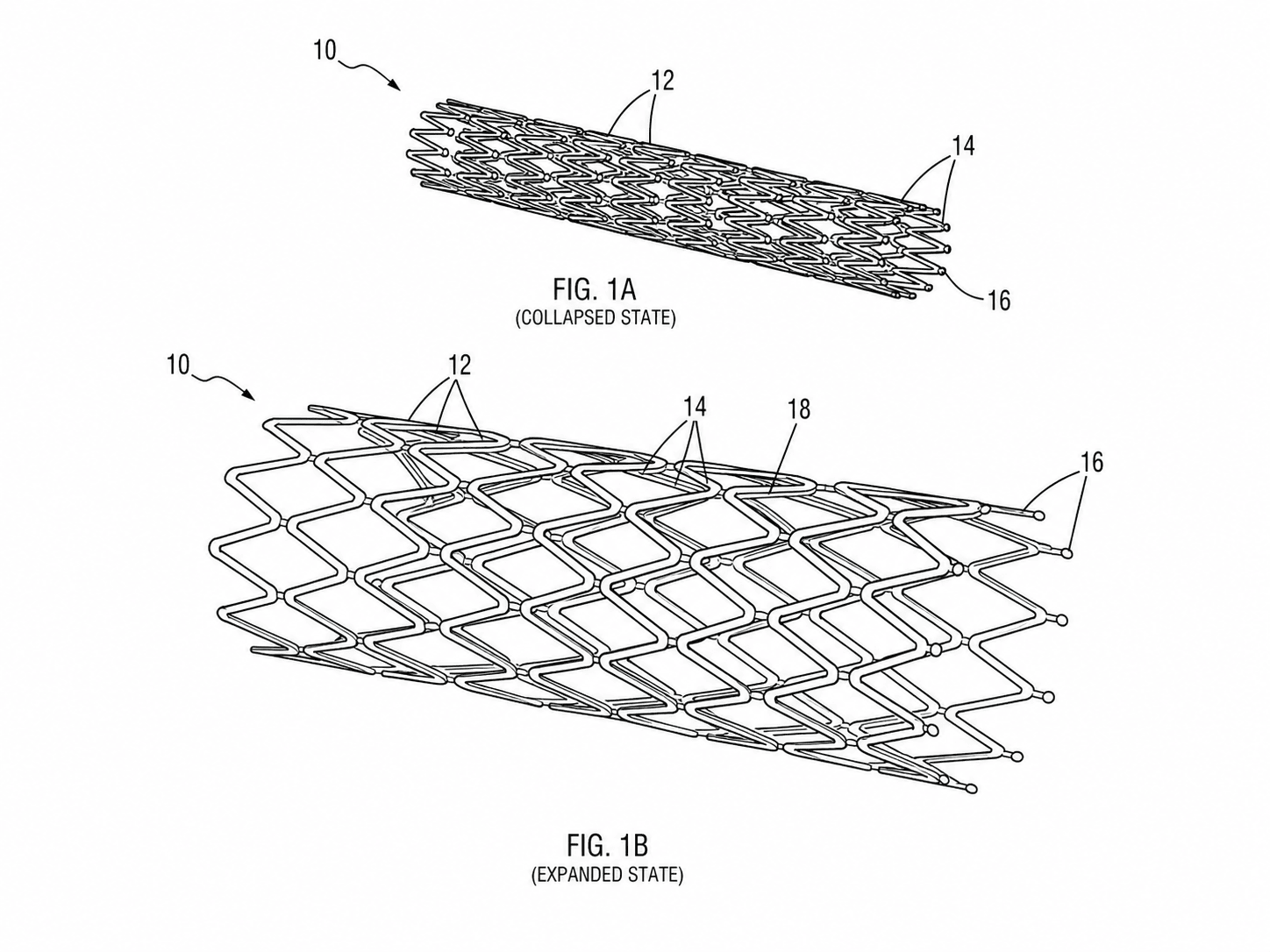

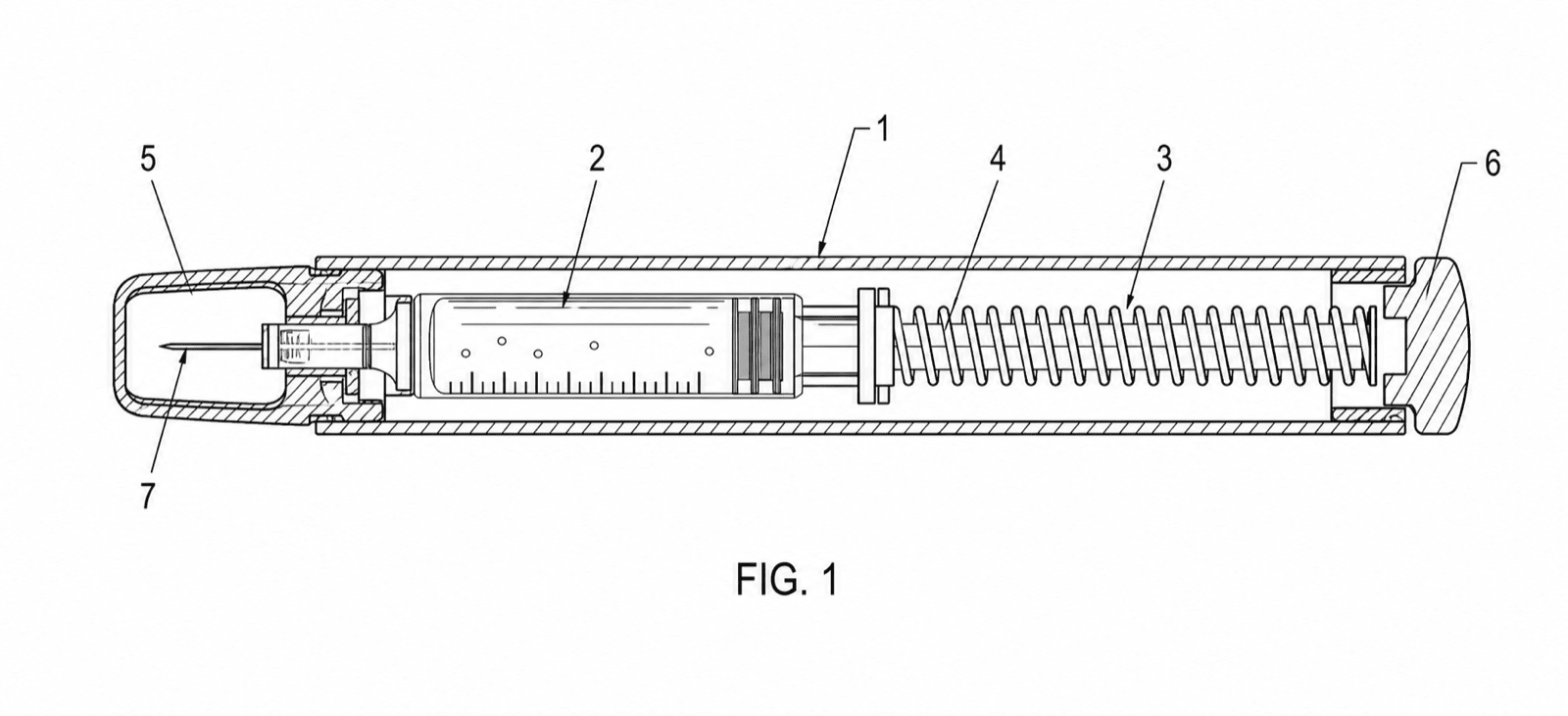

医疗器械附图
医疗器械附图常需多个状态(展开/收拢)、穿过壳体的剖视和爆炸视图——且跨图保持标号一致。

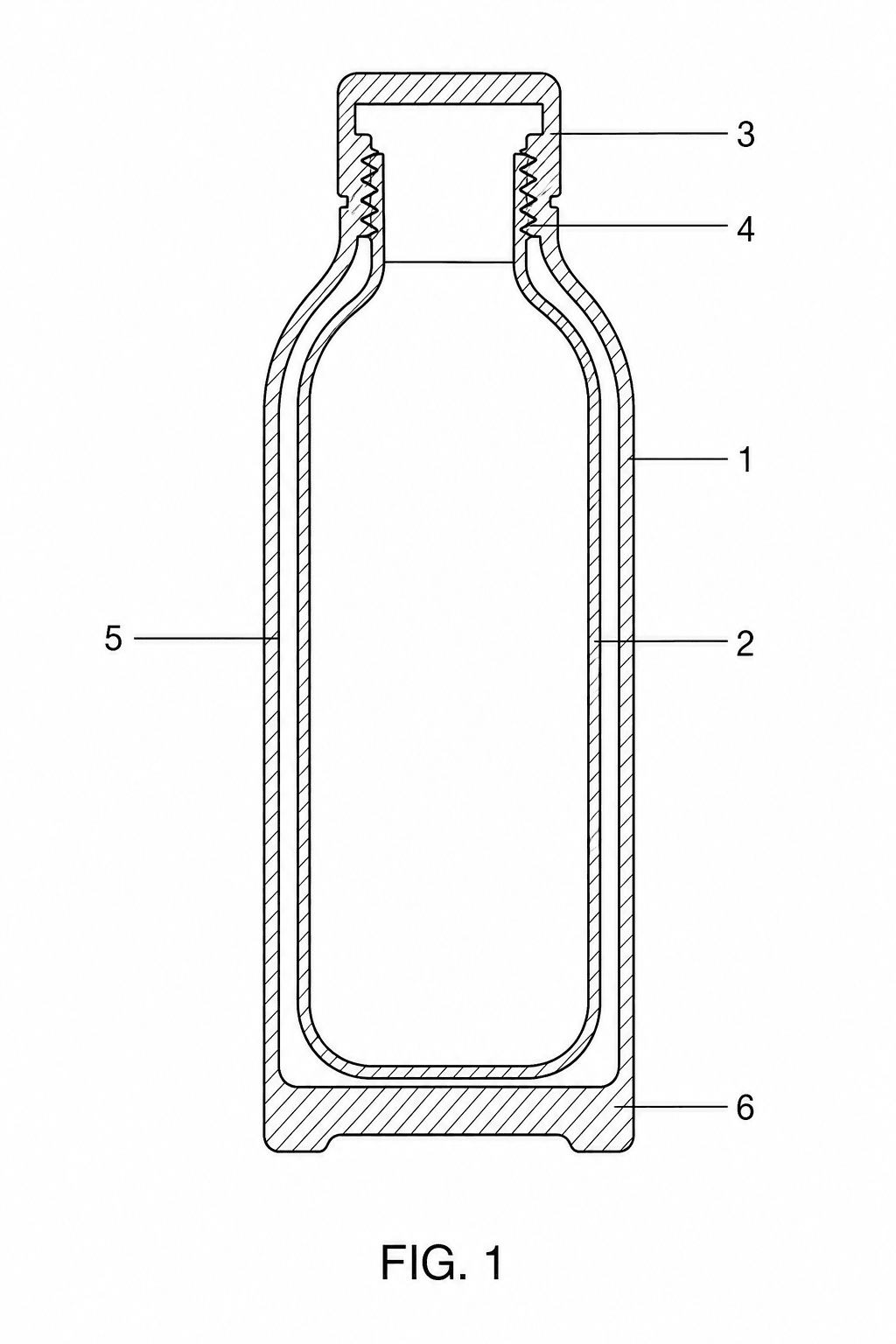

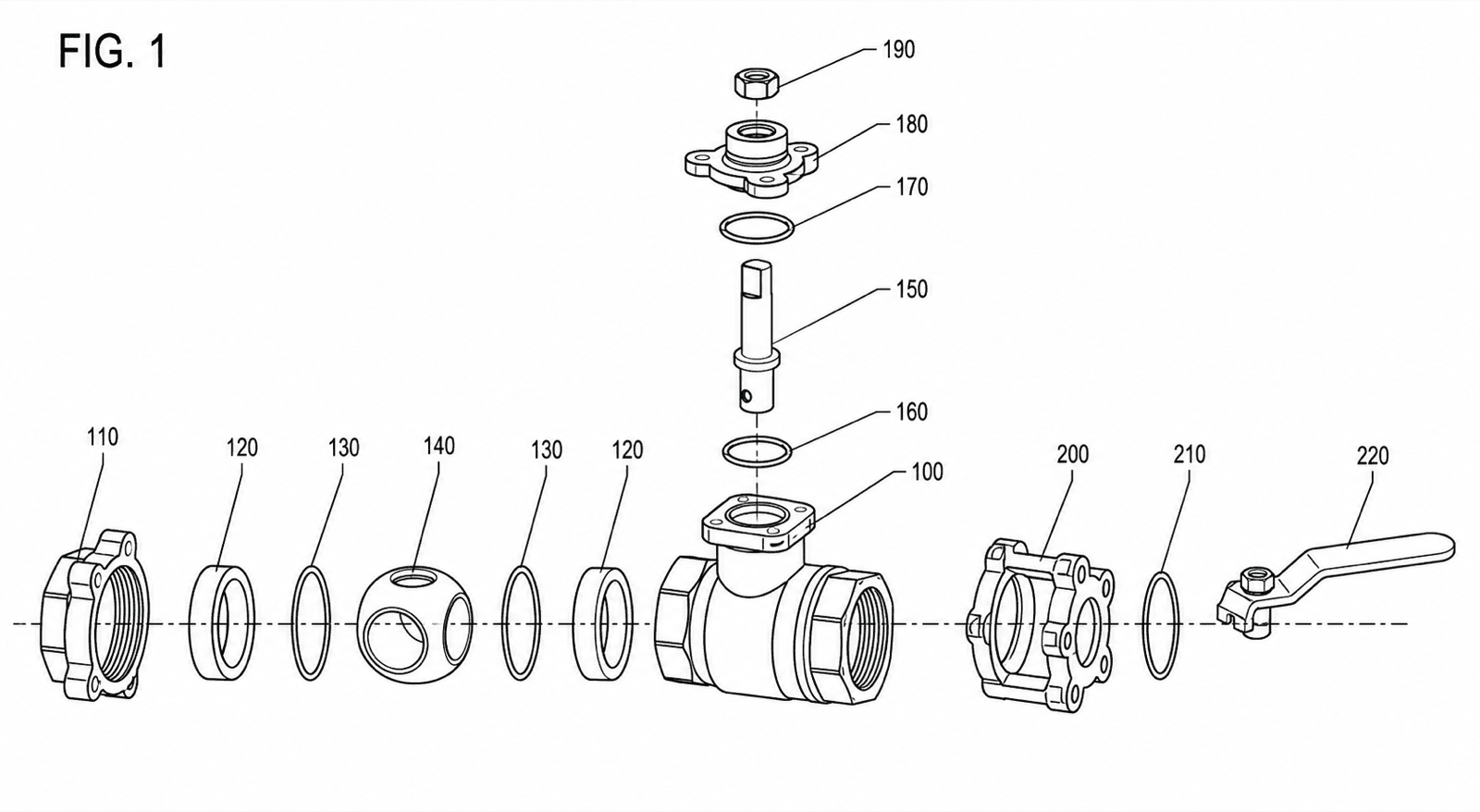

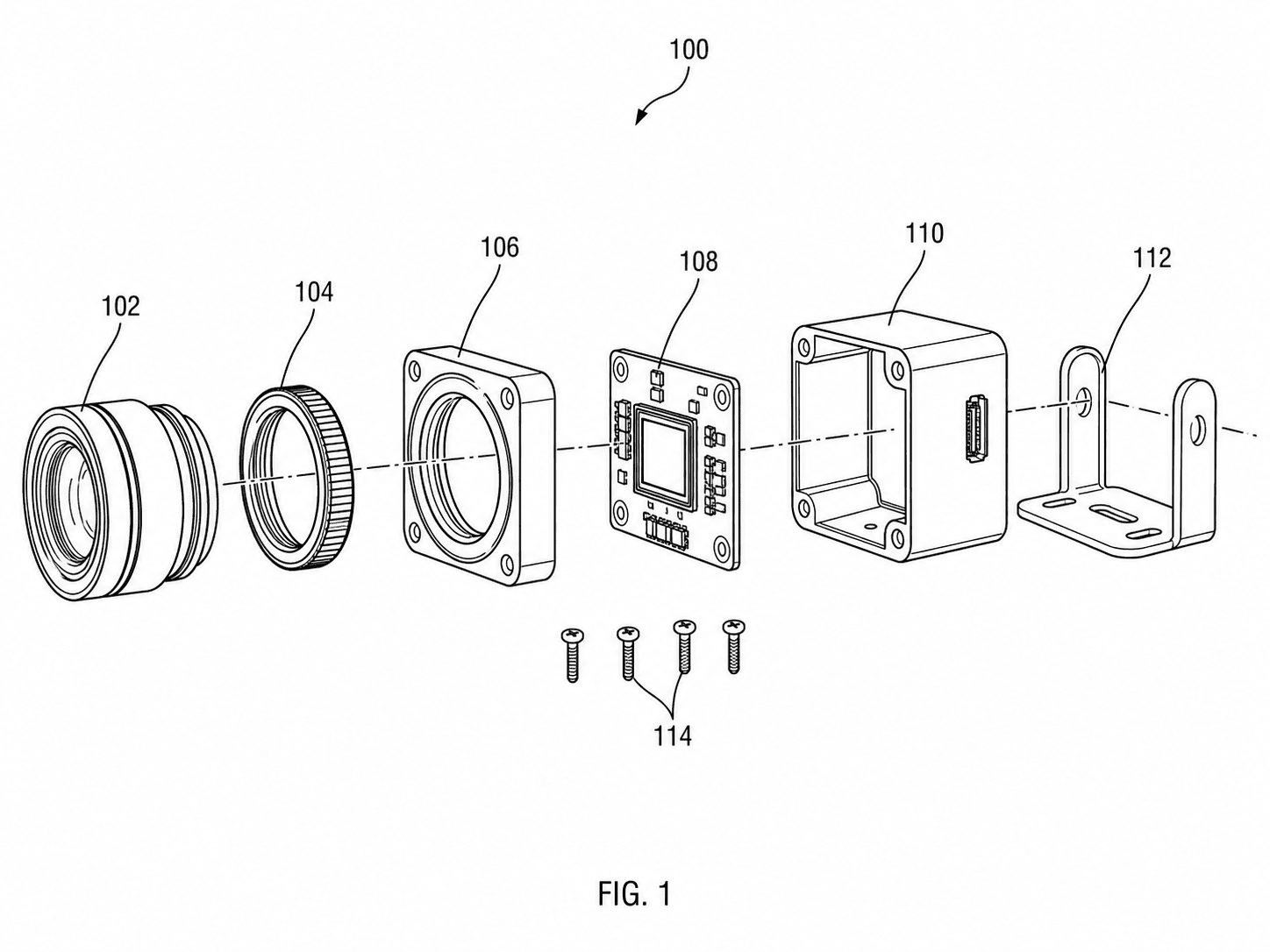

爆炸视图与剖视图
爆炸视图沿虚线对齐轴分离零件;剖视图在每个切割面打剖面线。两者仍须满足线宽与标号规则。
本页示例图由 PatentFig AI 生成,可免费用于文章、教程和课件,使用时请注明来源 PatentFig AI 并链接 patentfig.ai。许可协议: CC BY 4.0
专利附图长什么样?
每一张可递交的专利附图——包括你在本页看到的每一张专利图片——都遵循同一套构造。
1
图页
白纸配固定页边距;附图置于可用区域内,编号的图页汇集成申请文件的附图部分。
2
图标签
每个视图是一张标注 FIG. 1、FIG. 2…… 的图——一件发明可以跨多页包含许多图。
3
附图标记与引出线
图中的编号元素(10、12、14……)标出每个主张的部件,以细引出线连接,并在每个视图中保持同一编号。
4
线稿规则
白底、线宽均匀的黑实线——除非专利局明确允许,不用彩色、灰度填充或照片纹理。
附图、示意图与图,有何区别
三个在搜索里常混用的词,在专利申请中各有所指。
专利附图(drawing)
线稿视图本身——按惯例绘制的发明立体图、正视图、剖视图或爆炸视图。
专利示意图(diagram)
示意性质的图——框图、流程图、电路图或系统图——多见于软件、电气和 AI/ML 申请。
专利图(figure)
专利局看到的正式单位:任何置于图页上并标注 FIG. n 的附图或示意图。递交时,附图和示意图都成为图。
怎么用这些示例
示例比空白提示词是更快的起点。
选最接近的类别
找到与你发明类型最相似的示例。
打开预填生成器
提示词会载入 /generate,便于改成你的发明。
编辑并增加视图
调整附图标记、增加视图、去掉装饰阴影。
递交前检查
用附图检查器对照目标局校验,再导出。
这些示例最有用的场景
- 你想要实用、外观、机械或电气与电路附图的参考
- 你在绘制软件流程图、框图或其他流程类附图
- 你的发明是医疗器械,或需要爆炸视图与剖视图
- 你想要一段可改用的现成提示词,而非从空白开始
应另寻它处的场景
- 你需要确切的专利局规则——请看专利附图要求
- 你需要六局规则对照——请看专利附图标准
- 你现在就想要成品附图——打开生成器并描述你的发明
