专利附图要求
USPTO 及其他专利局对专利附图的要求——线条质量、视图、附图标记、页边距与阴影——并附自动附图检查器为你校验。
- USPTO 37 CFR §1.84
- 视图与标号
- 页边距与线条质量
- 自动检查器
30 秒清单
- USPTO(37 CFR §1.84):白纸黑线稿;页边距至少上 2.5 cm、左 2.5 cm、右 1.5 cm、下 1.0 cm;纸张 A4 或 8.5 × 11 英寸;附图标记高度至少 0.32 cm(1/8 英寸)。
- 导出或扫描至少 300 DPI(精细细节用 600 DPI)。未经获准的请愿,不得用彩色、灰度或照片。
- EPO、CNIPA、JPO、KIPO 与 PCT 规则相近但细节不同——递交前用附图检查器对照目标局校验。

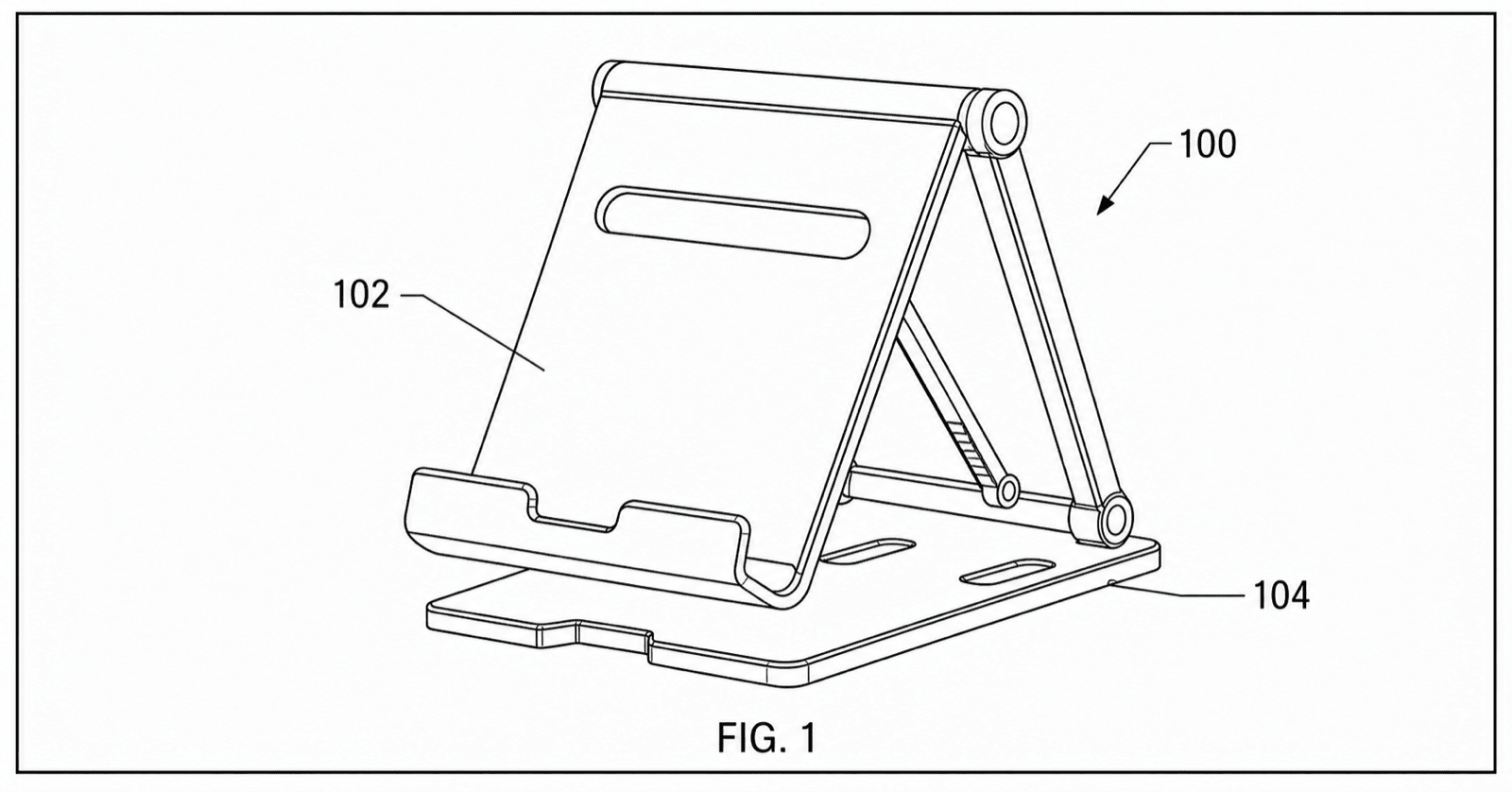

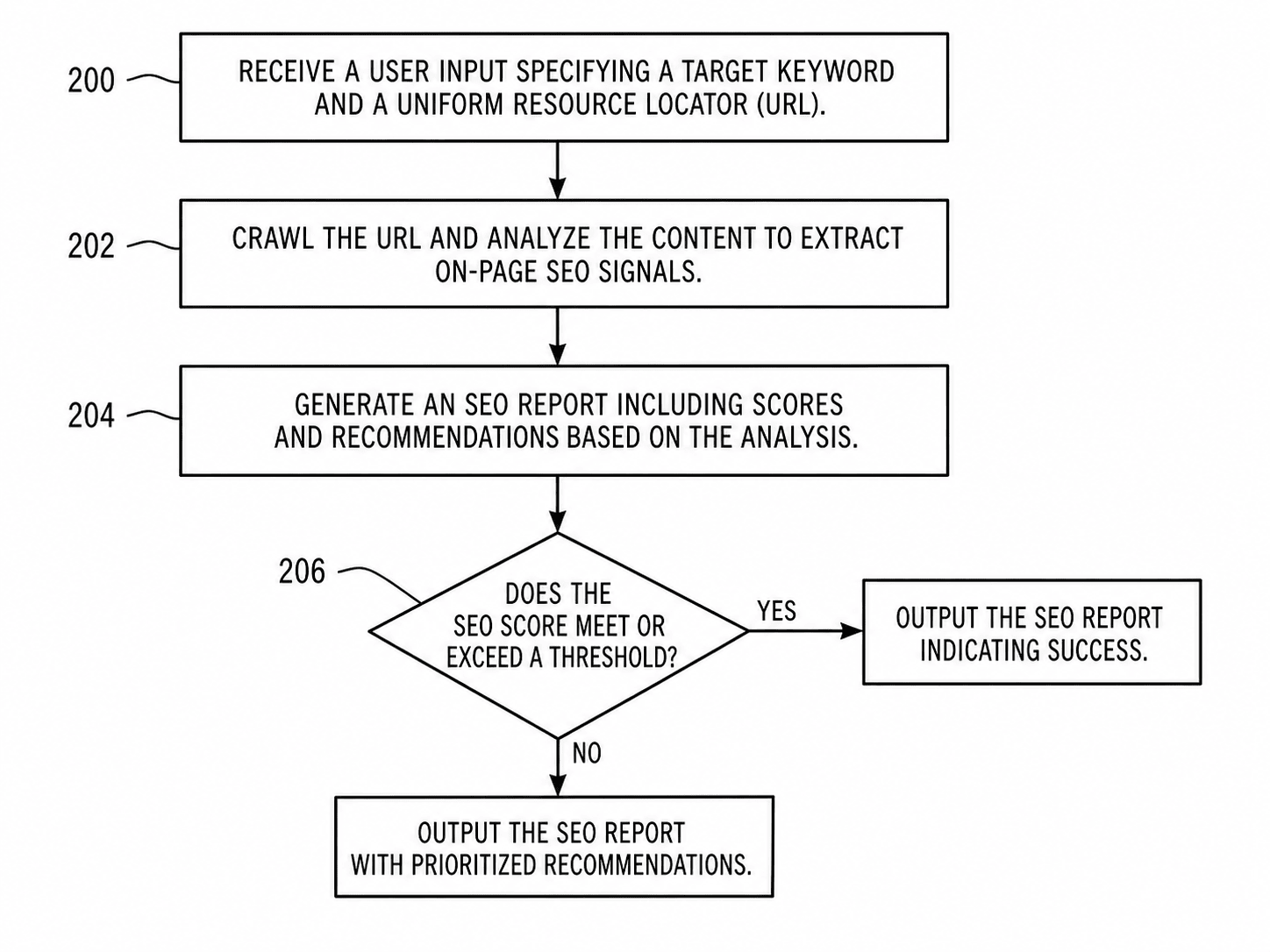

合规 vs 常见错误示例
展示审查员预期惯例的虚构发明。打开一个即可生成合规版本。
如何满足专利附图要求
生成合规附图,再在递交前校验。
1
生成合规线稿
产出线宽均匀、带附图标记的黑白线稿。
2
加上所需视图
包含展示发明所需的每个视图,各自编号为单独的图。
3
跑附图检查器
上传附图,标出线条质量、页边距、标号与阴影问题。
4
修正并导出递交
解决标出的问题,再以目标局接受的格式导出 300 或 600 DPI。
USPTO 关键要求
最常出错的几条。
黑墨白底
除非获准,不用照片或彩色。
线宽均匀
耐久、浓密、干净的实线。

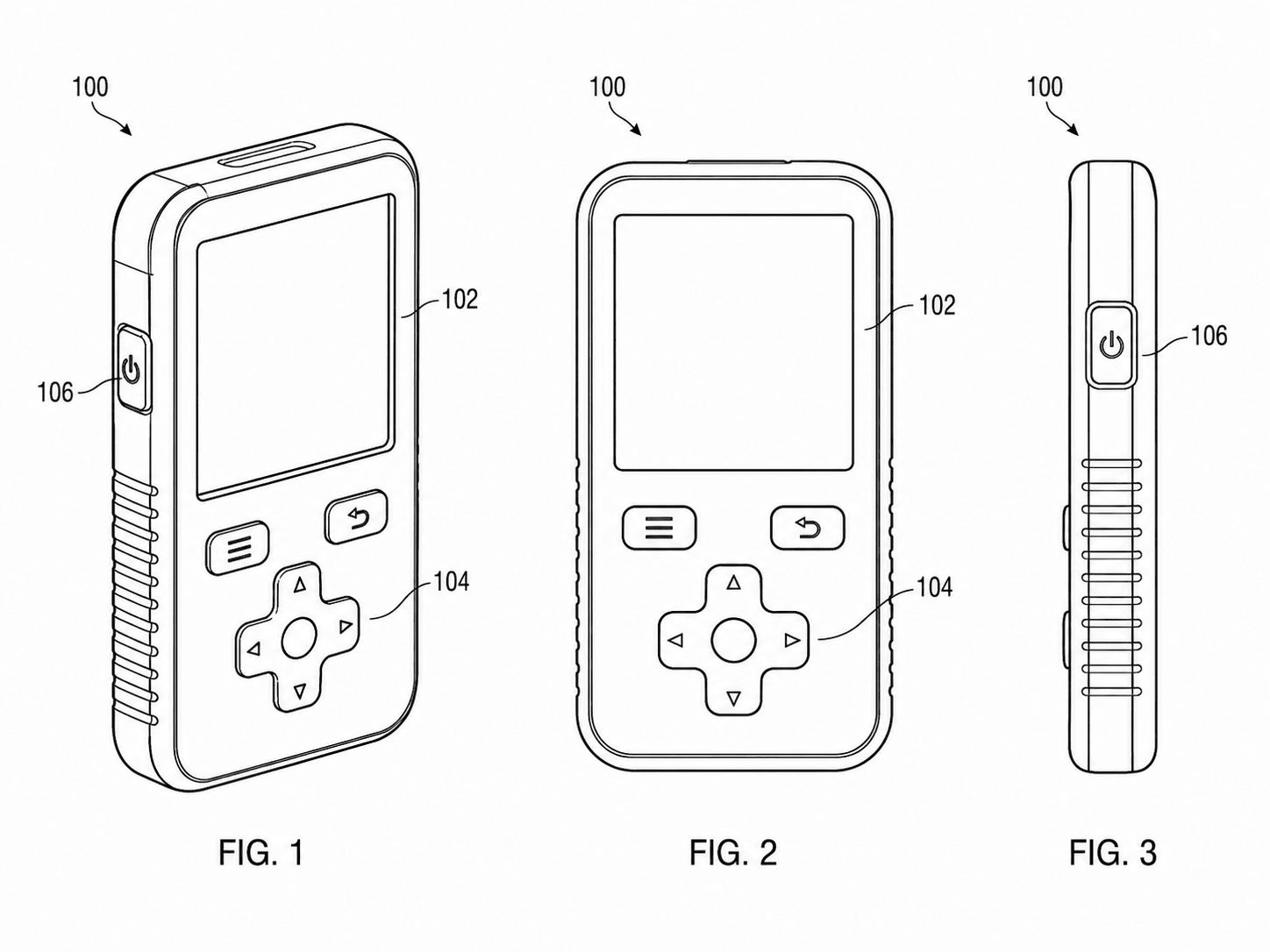

视图编号
每图标注 Fig. 1、Fig. 2 等。

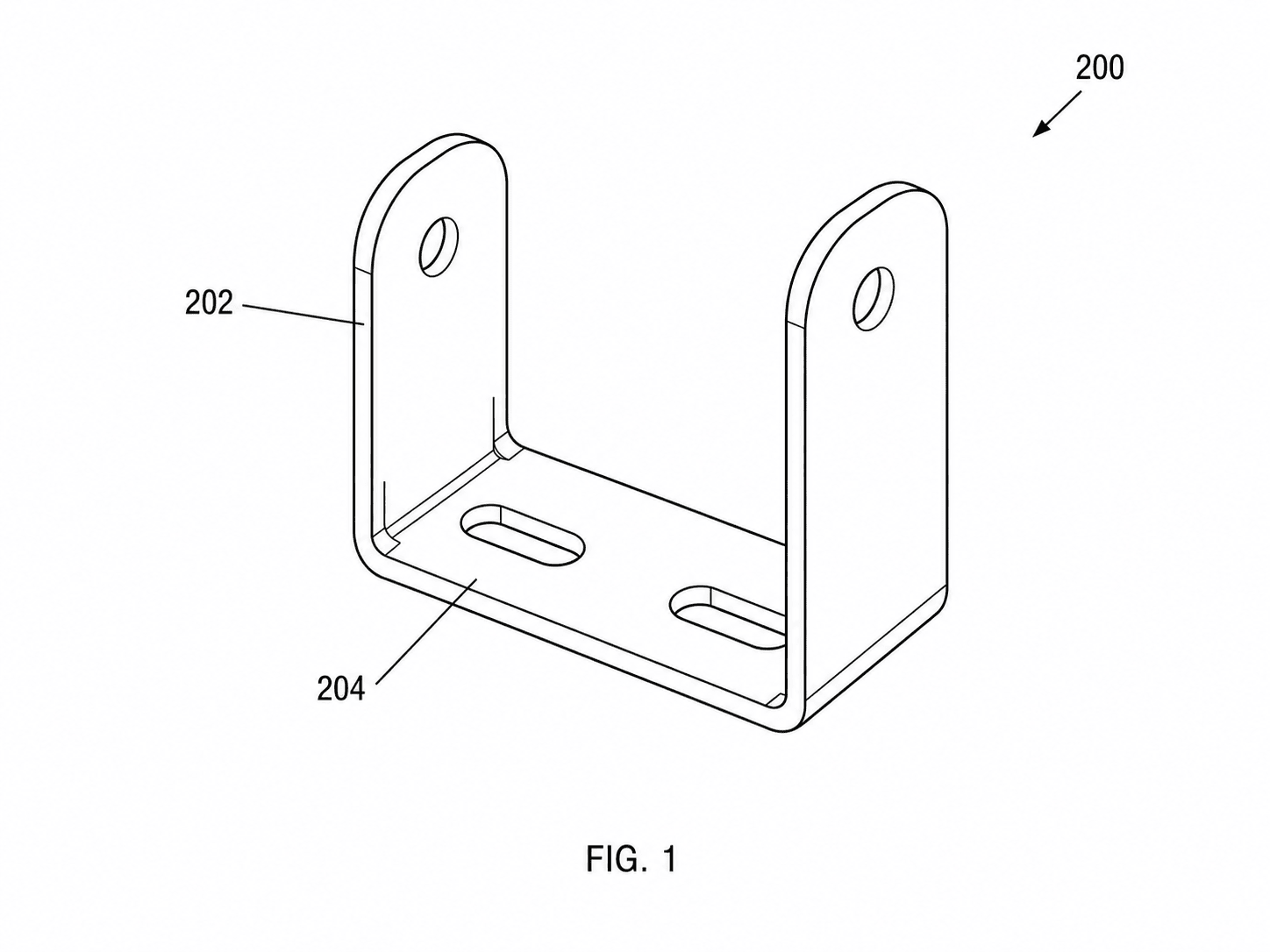

附图标记
高度至少 0.32 cm(1/8 英寸),配引出线。

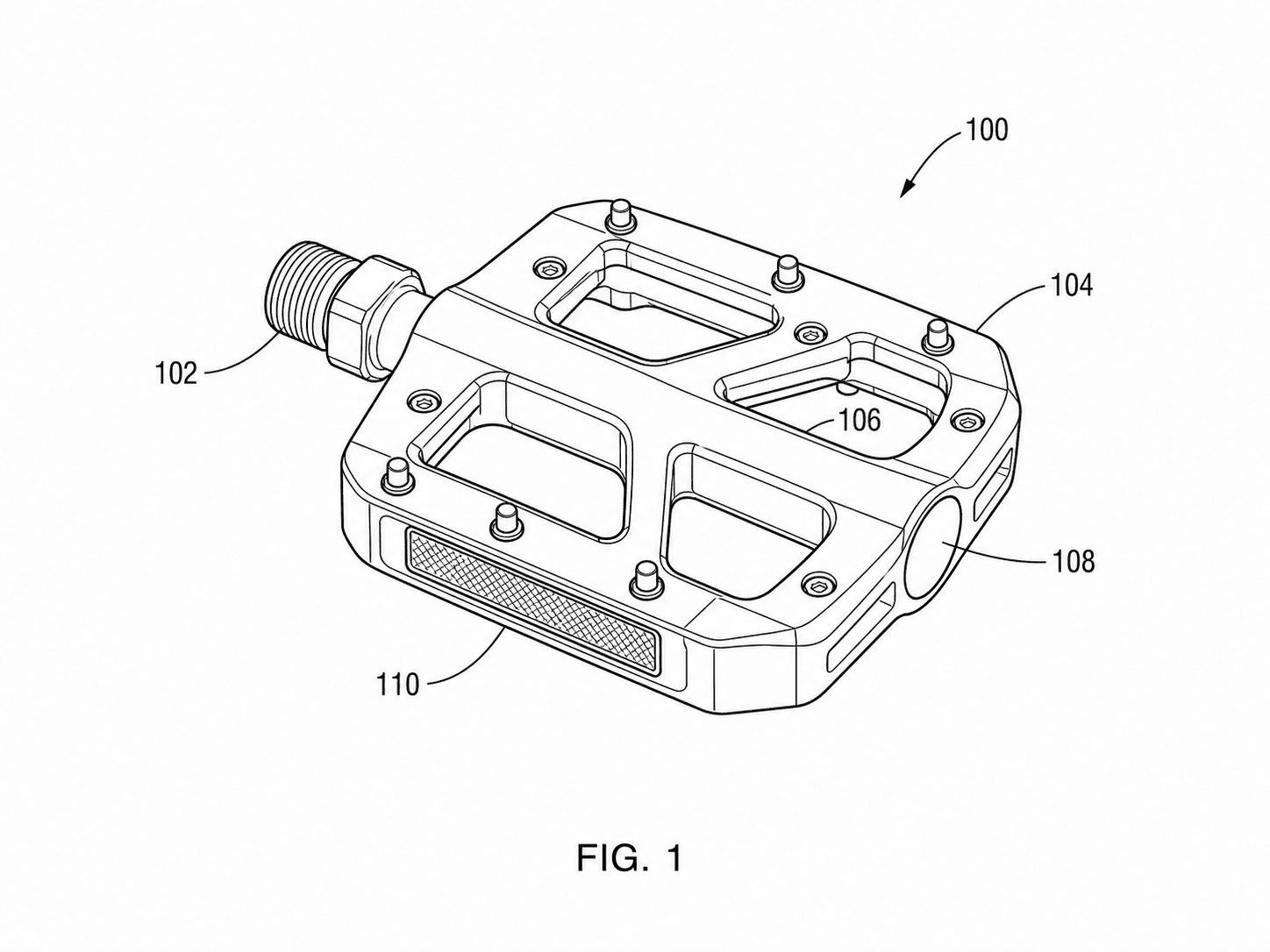

页边距正确
上/左 2.5 cm、右 1.5 cm、下 1.0 cm。

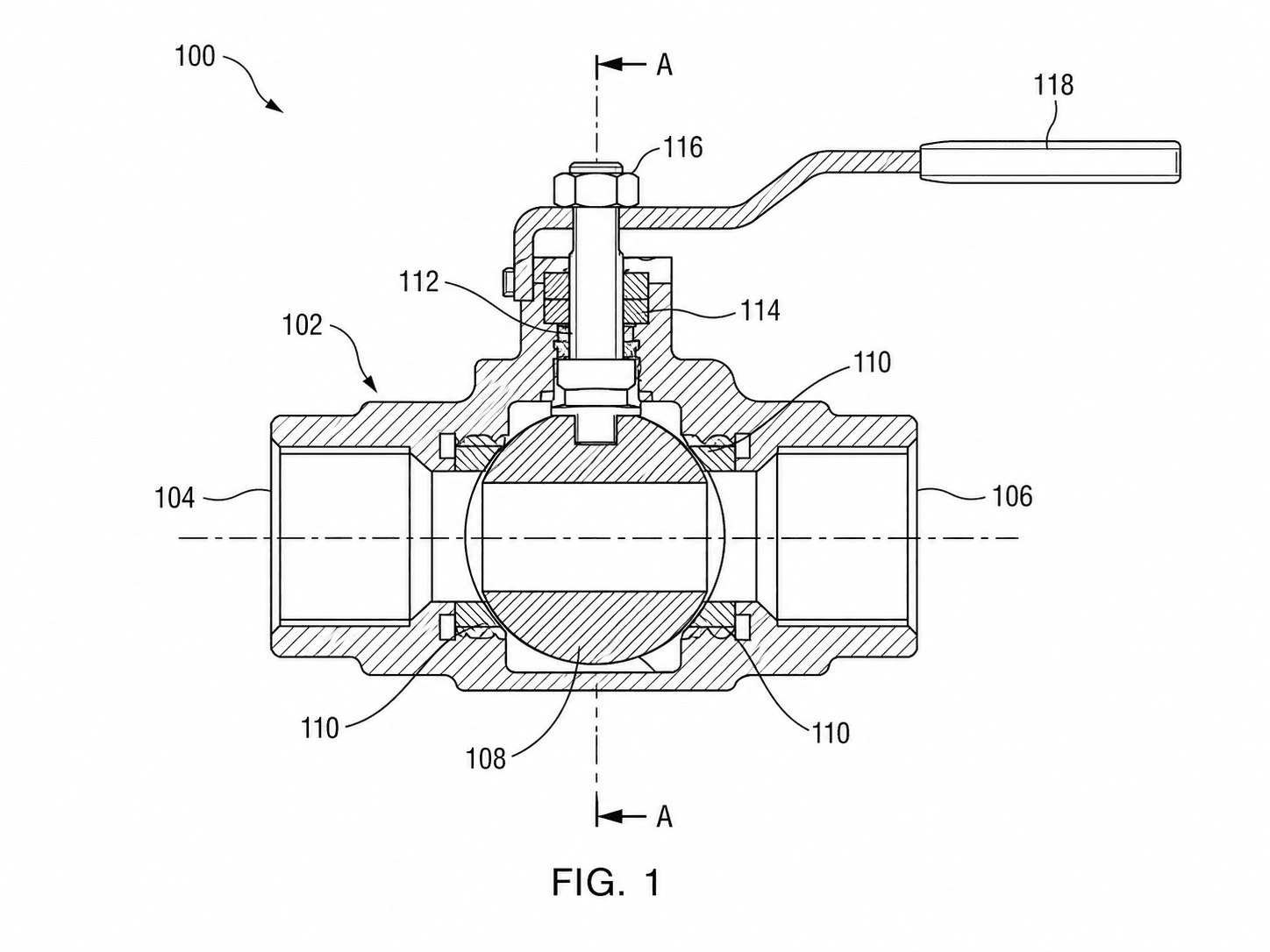

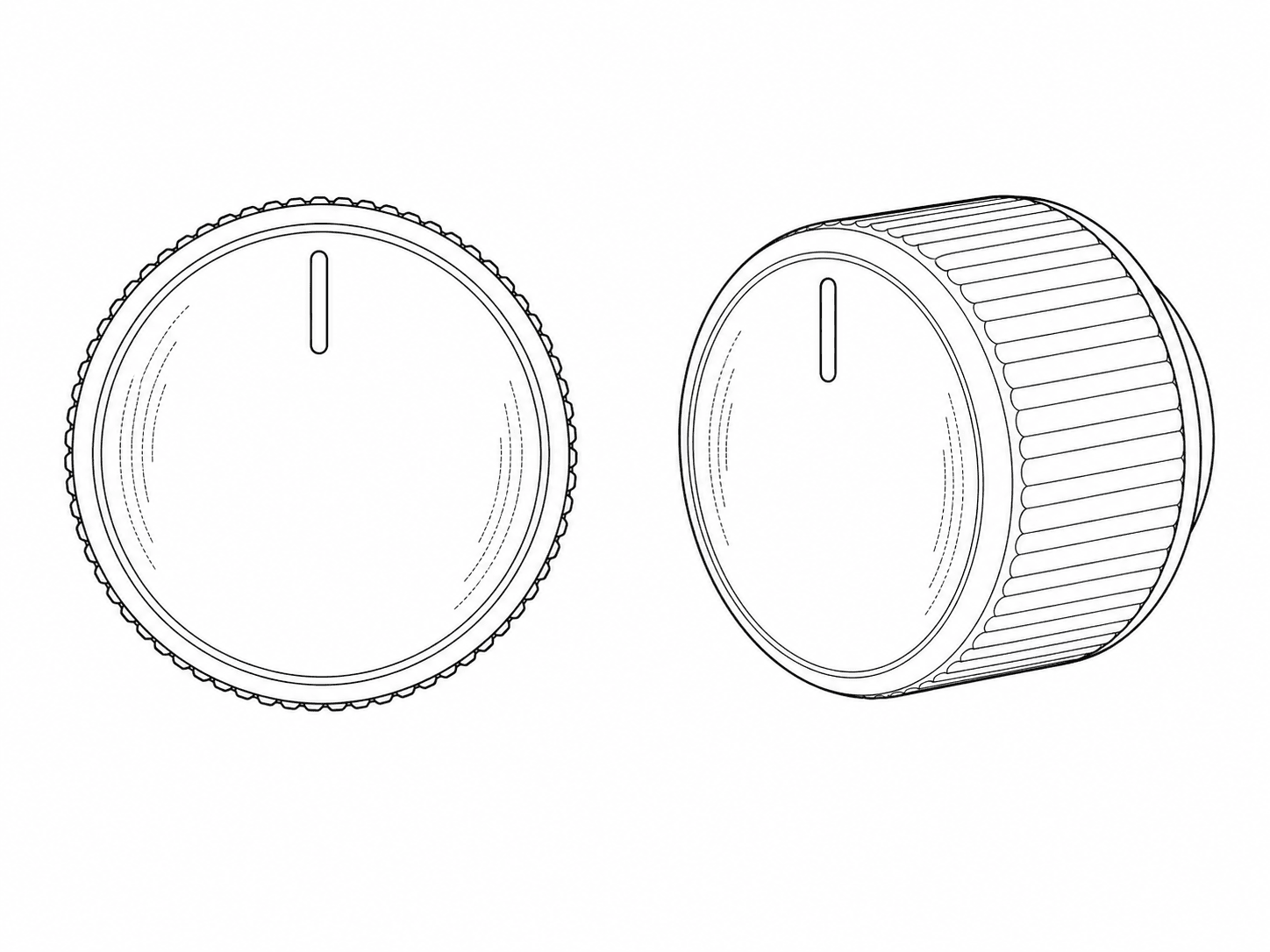

阴影规范
用线影或点影,不用灰色填充。
附图检查器自动校验什么
上传附图,几秒内对照目标局完成这些检查。
页边距与纸张尺寸
内容位于 A4 或 Letter 上的 §1.84 页边距内。
线宽均匀性
标出发虚、断裂或粗细不一的线条。
分辨率(DPI)
至少 300 DPI,精细细节 600 DPI。
颜色模式
检测彩色、灰度与照片内容。
标号可读性
最小标号高度与清晰引出线。
视图标注
每个视图标注为编号的图。
合规附图 vs 被驳回附图
审查员接受的 vs 招致异议的问题。
合规
常见驳回
线条
实心、均匀的黑线稿
发虚、断裂或粗细不一
颜色
仅黑白
彩色或灰度照片
阴影
线影或点影
实心灰填充
标号
一致并带引出线
缺失或跨视图不一致
视图
每个视图编号为图
多视图拥挤、无标注
页边距
符合 §1.84 尺寸/边距
内容侵入页边距
