掌握 USPTO 专利绘图要求：合规、高速附图工作流指南

在知识产权领域，一张图不仅胜过千言万语，它还代表了专利权利要求的效力。虽然书面说明提供了法律界限，但专利审查员通常依靠附图来真正理解发明的结构和功能细微之处。

提交不合规的附图是收到“提交更正申请文件通知书”（Notice to File Corrected Application Papers）最常见的原因之一。这些延误不仅会耽误你的优先权日，还会增加整个审查过程的总成本。实现 USPTO 合规性需要技术精确度与艺术清晰度之间的细致平衡。

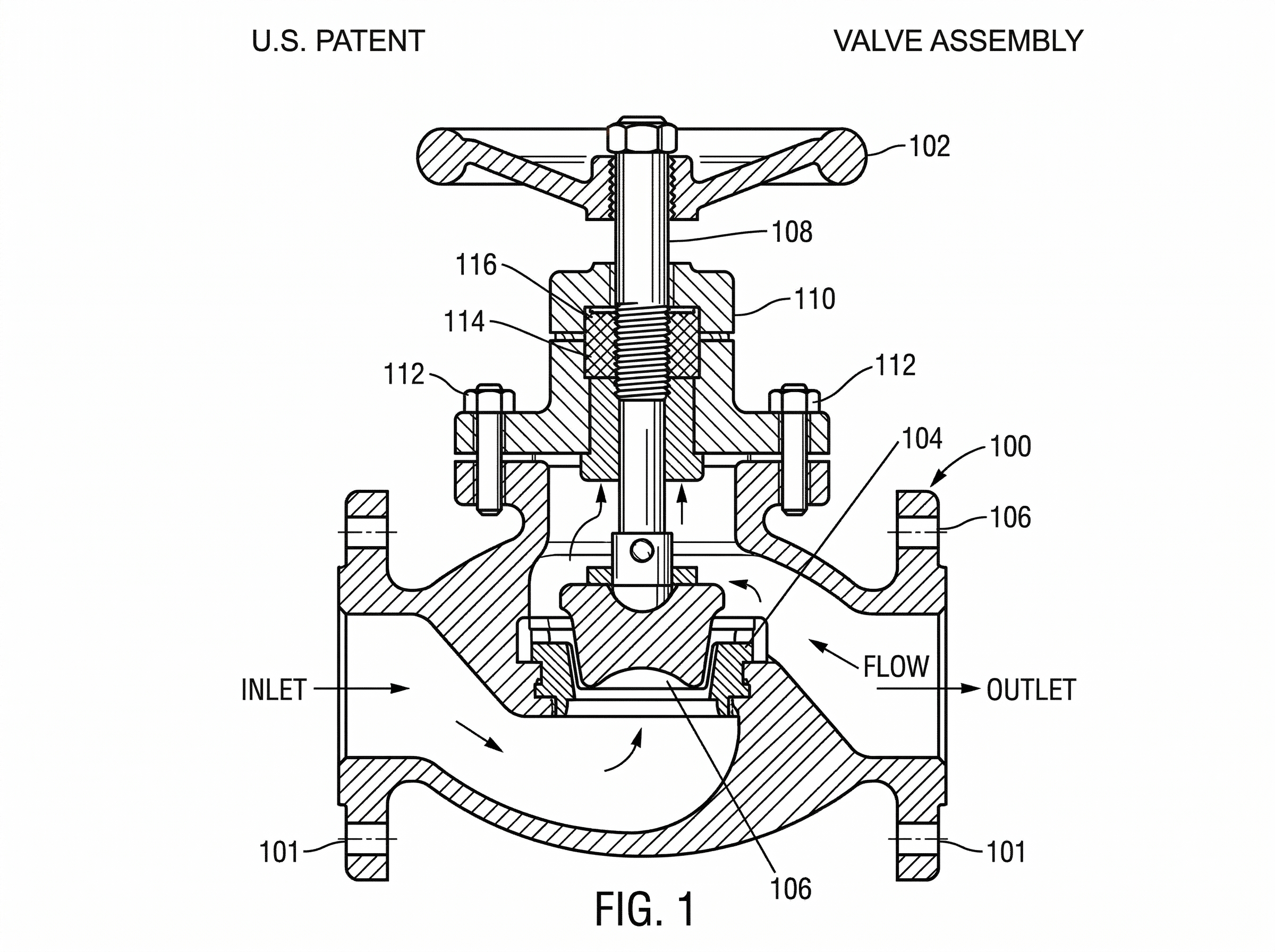

USPTO 基本绘图标准 (37 CFR 1.84)

USPTO 对附图的外观要求极其具体。这些规则被编入 37 CFR 1.84，旨在确保附图可以在数字和印刷格式中轻松复制、扫描和阅读。

关键要求包括：

• 线宽和类型： 线条必须均匀、黑色且足够浓密。模糊或“灰色”的线条通常会被拒绝。隐藏特征应由虚线表示，而除非为了清晰起见，否则应避免使用投影线。
• 页边距： 每一页都必须遵循严格的页边距规则（顶部：2.5 厘米，左侧：2.5 厘米，右侧：1.5 厘米，底部：1.0 厘米）。附图不能超出这些“空白区域”。
• 阴影和剖面线： 剖视图必须使用斜剖面线来表示不同的材料或零件。鼓励使用表面阴影来显示 3D 物体的轮廓，前提是它不会遮挡线条。
• 文本和编号： 引用字符（指向零件的数字）高度必须至少为 3.2 毫米（1/8 英寸）。它们应当清晰，使用无衬线字体，且如果图纸其余部分是垂直方向，则编号绝不能水平定向。

专利附图中常见的 5 大错误

即使是经验丰富的知识产权团队在撰写阶段也会遇到陷阱。避免这五个错误可以显著降低收到审查意见通知书（Office Action）的可能性：

1. 引线位置不当： 引线（连接数字与零件的线）应该是直线或略微弯曲，绝不能相互交叉。它们必须从数字附近开始，并以清晰的触点结束于零件上。
2. 编号不一致： 如果图 1 将一个组件标记为“10”，那么该组件在随后的每一张图中都必须是“10”。附图与书面说明书之间的一致性是审查员关注的重点。
3. 数字提交的分辨率不足： 随着向 EFS-Web 和 Patent Center 的转变，转换为 PDF 的低分辨率 JPEG 往往会导致“阶梯感”或像素化。USPTO 要求高对比度、高分辨率的线条图。
4. 视图拥挤： 试图在单张纸上塞入过多的信息往往会导致文本与线条重叠。添加“分解图”或“放大图”（例如 FIG. 1A）总比提交一张拥挤的图纸要好。
5. 比例错误： 附图中的元素必须彼此成比例。虽然不需要比例尺，但组件的相对大小在不同视图（顶视图、侧视图、透视图）中必须保持一致。

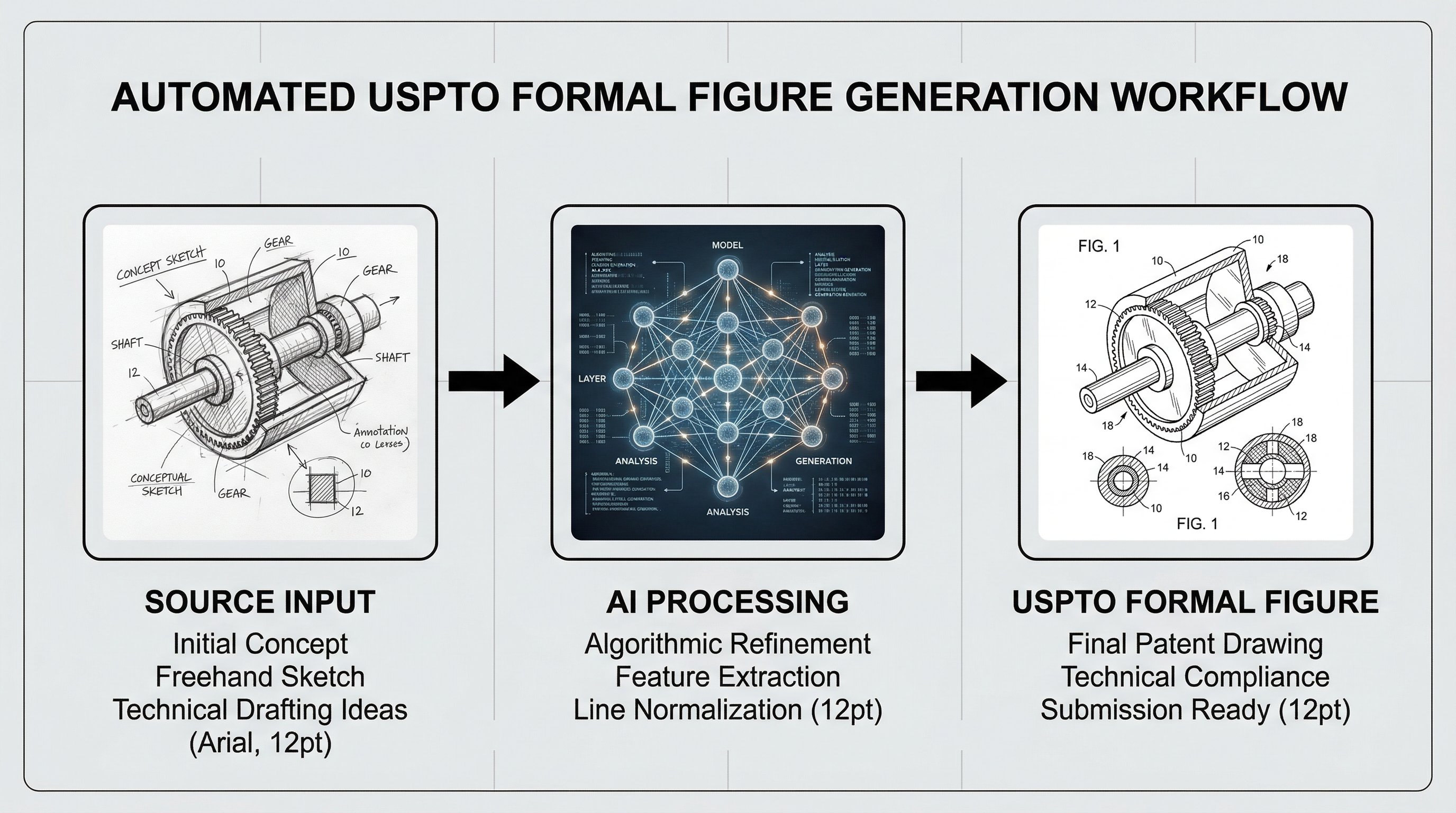

利用 AI 驱动的工作流加速制作

传统上，专利绘图需要律师和专业绘图员之间的交接——这个过程可能需要数天或数周的反复沟通。对于许多知识产权运营团队来说，这仍然是申请流程中最大的瓶颈。

PatentFig AI 正在通过弥合粗略的概念草图与符合 USPTO 要求的线条图之间的差距来改变这一现状。通过利用 AI 驱动的生成技术，PatentFig AI 允许工程师和律师在极短的时间内将 CAD 截图、白板草图甚至描述性提示词转换为整洁、合规的附图。

与其等待绘图公司返回初稿，团队可以使用 PatentFig AI 来：

• 自动标准化线宽和样式。
• 确保文本大小和字体符合 37 CFR 1.84 标准。
• 从单个源图像生成物体的多个透视图。

这种工作流不仅节省了时间，还确保了专利的“视觉语言”在整个申请过程中保持一致，减少了润色草图所涉及的人工劳动。

专利附图准备就绪最终检查清单

在点击下一次申请的“提交”按钮之前，请对照此最终质量控制清单检查您的附图：

• 清晰度： 所有引用数字的高度是否至少为 3.2 毫米？
• 对比度： 线条是否为纯白色背景上的纯黑色？（无灰色渐变）。
• 一致性： 每个零件编号是否与说明书中的描述相匹配？
• 页边距： 所有元素是否都位于要求的顶部/左侧 2.5 厘米和右侧 1.5 厘米/底部 1.0 厘米的边界内？
• 流程： 附图编号（FIG. 1, FIG. 2 等）是否清晰标记并放置在底部中央或顶部中央？
• 阴影： 是否有效地使用了表面阴影来显示深度，且没有使视图显得杂乱？

通过掌握这些要求并将 PatentFig AI 等现代工具集成到您的工作流中，您可以更快地从“发明披露”转向“提交申请”，并确信您的附图能够经受住 USPTO 的审查。
