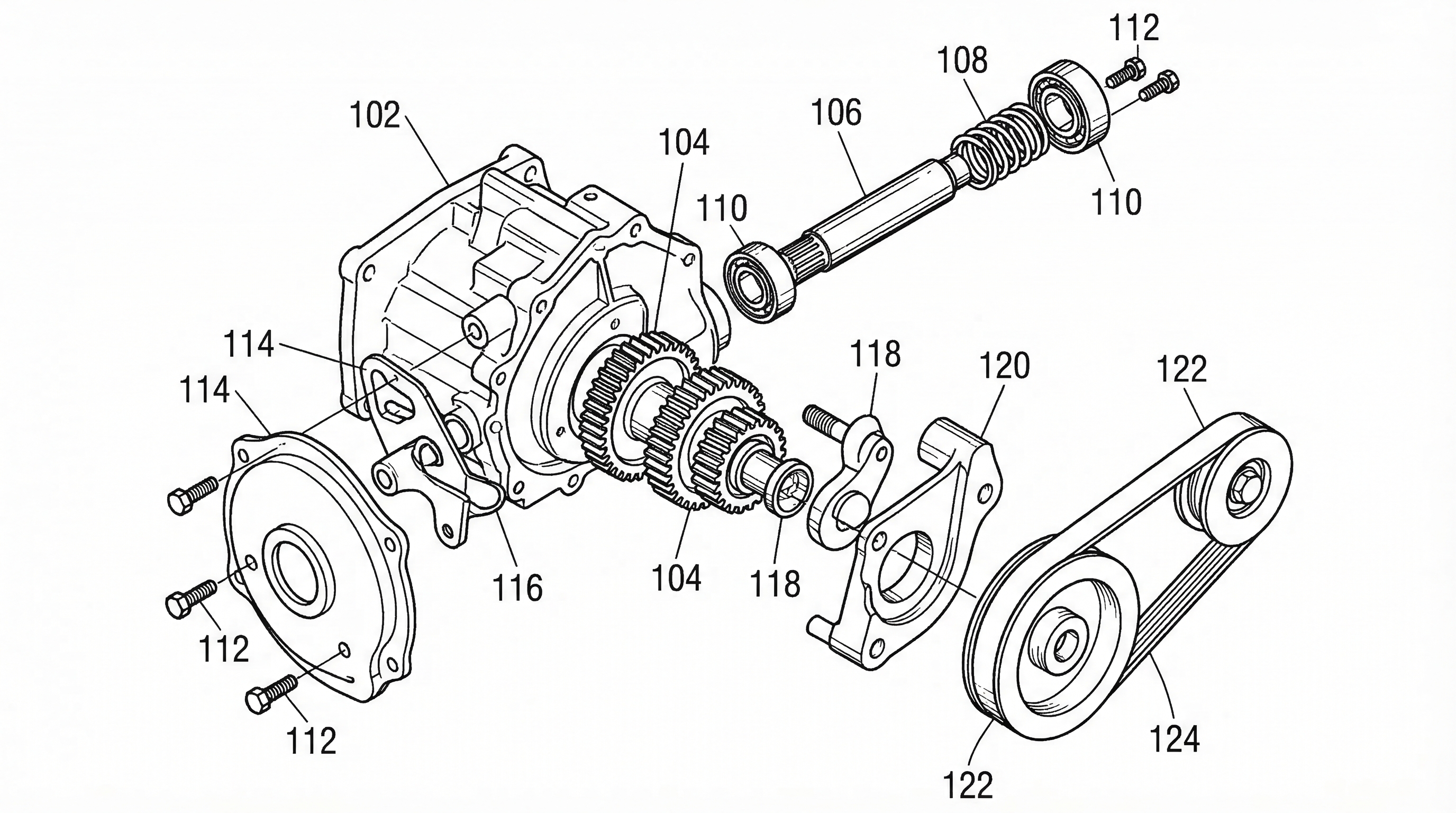

保持专利附图引用标号的一致性

在专利审查的世界里，细节决定成败——具体来说，就是数字。虽然突破性的发明是任何申请的核心，但技术图纸及其对应的引用标号是连接视觉公开内容与书面说明书的桥梁。

当这些数字不同步时，后果不仅仅是美观问题。本文将探讨为什么标号一致性是高质量专利申请的支柱，以及如何结合行业标准和现代自动化工具来掌握这一技能。

标号一致性的关键作用

引用标号的一致性是清晰度的基本要求。根据 USPTO（美国专利商标局）和 EPO（欧洲专利局）的指南，说明书中提到的每个元件都必须在附图中清晰可辨，反之亦然。

如果图 1 将“处理器”标识为元件 102，但书面说明书将其称为 104，或者如果图 2 使用 102 指向“存储模块”，那么你可能会面临根据美国法典第 35 卷第 112 条（35 U.S.C. 112）提出的清晰度驳回。这些“不确定性”问题可能导致不必要的审查意见通知书（Office Actions），增加客户成本并减慢授权速度。除了法律障碍，标号不匹配还会增加审查员、被许可人和诉讼律师阅读专利的难度，从而可能削弱整个说明书的感知质量。

行业标准编号惯例

为了管理复杂性，大多数经验丰富的专利撰写人员会使用特定的编号惯例。最常见的是百位数编号系统：

• 图 1 使用 100 系列（102, 104, 106...）。
• 图 2 使用 200 系列（202, 204...）。
• 延续规则： 如果图 1 中的元件再次出现在图 2 中，它应保留其原始编号（例如，“处理器”在整个文档中始终为 102）。

另一项最佳实践是维护一份主要部件清单。这是一个简单的表格或文档，记录每个部件及其分配的标号。在敲定草案之前，该清单作为“唯一事实来源”，防止将同一编号误用于不同的零件。

多图一致性策略

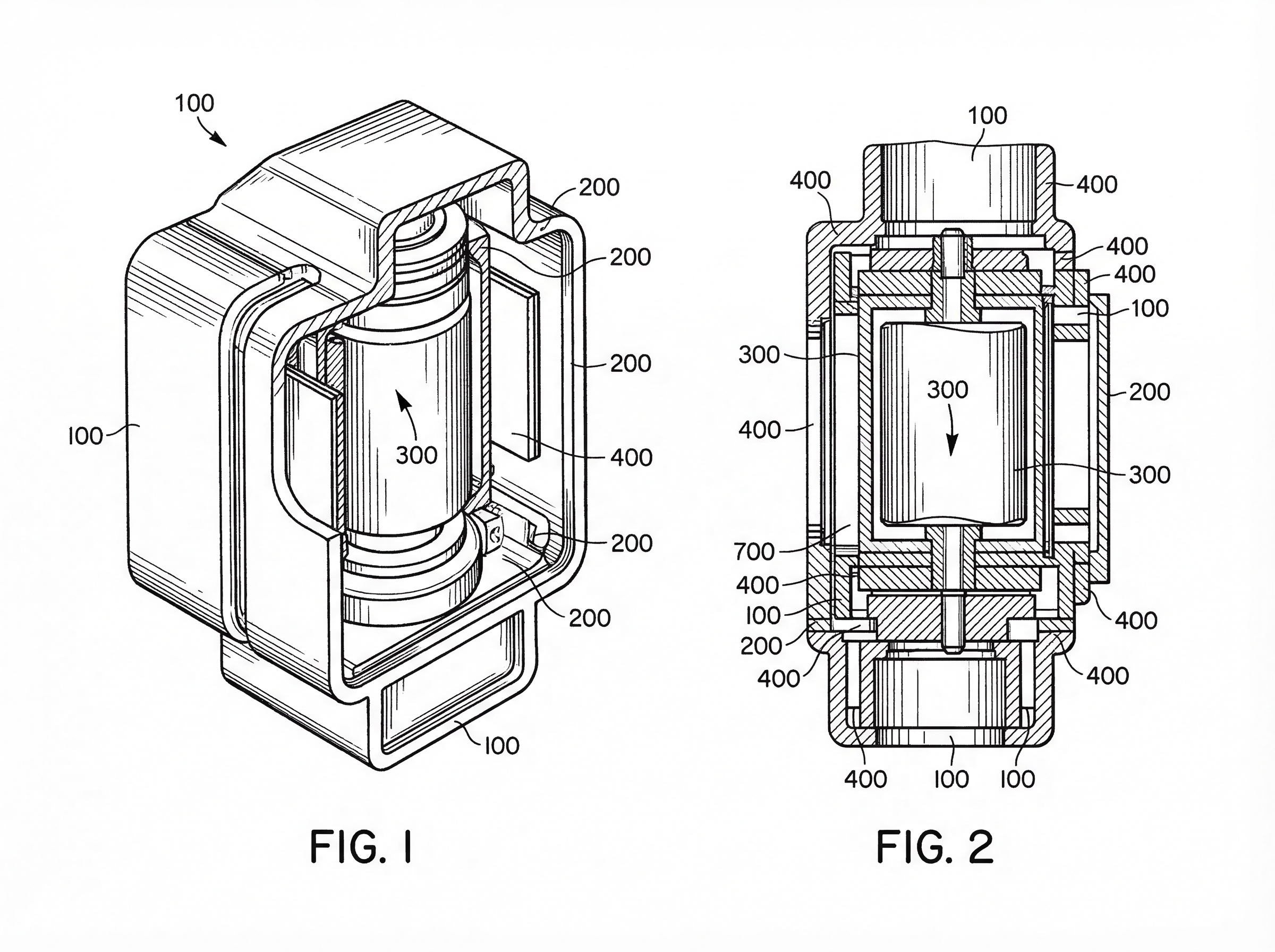

在透视图、剖视图和爆炸图中跟踪单个部件是许多撰写人员遇到麻烦的地方。目标是“标号随部件而非视图”——编号标识的是事物，而不是图片。

在创建复杂图集时：

1. 以主视图为先： 从最全面的视图（通常是图 1）开始编号。
2. 保留后缀： 一些撰写人员对变体使用混合方法。如果一个外壳在一种实施例中是 102，那么在另一种实施例中略微修改的外壳可能会被标记为 102a。
3. 剖视图的一致性： 显示剖面图时，确保内部元件使用与外部视图或爆炸图中相同的标号。

这些视图中一致的编号可以确保审查员在脑海中“旋转”物体时，不会混淆各个部件。

使用 PatentFig AI 实现自动化同步

手动编号是一项乏味且容易出错的工作。这就是 PatentFig AI 改变工作流程的地方。PatentFig AI 不再需要在 CAD 程序或绘图工具中手动输入和重复输入标号，而是使用 AI 驱动的工具来同步你的附图。

PatentFig AI 工作流程如何简化一致性：

• 自动检测： PatentFig AI 的 AI 可以识别不同生成的视图中重复出现的元件。如果你在等轴测图中标记了“喷嘴”，系统可以在你生成侧视图时建议或自动应用相同的标号。
• 全局映射： PatentFig AI 维护着一个数字化的“引用标号映射表”。如果你决定将元件 105 更改为 107，平台可以同时更新整个图集中的该标号。
• 与说明书同步： 由于 PatentFig AI 理解附图与文本之间的关系，它有助于确保附图中生成的标号与你在草案中使用的标号一致。

通过将编号的“记账”工作自动化，撰写人员可以专注于公开内容的规范性，而不是在大量的引出线中寻找拼写错误。

撰写人员最终审核清单

在点击“提交”之前，请对你的编号进行针对性审核。使用此清单确保你的图纸符合 USPTO/EPO 的要求：

• 双向检查： 附图中的每个数字是否都出现在书面说明中？说明书中的每个数字是否都出现在附图中？
• 唯一性测试： 是否存在同一个数字被用于两个不同部件的情况？
• 格式一致性： 所有数字的字体和大小是否一致？引出线是否清晰地接触或指向目标元件？
• “首次出现”规则： 确保如果在文本中引入了一个部件，其对应的标号能在尽可能早的附图中轻松找到。
• 顺序逻辑： 数字是否大致按逻辑方向（例如顺时针或从上到下）排列，以帮助读者阅读附图？

一致性看似是一个小细节，但在专利审查中，它是顺利获得授权与陷入令人沮丧的修改循环之间的区别。通过将严谨的编号规范与 PatentFig AI 的自动化工具相结合，你可以确保你的附图与你的权利要求一样精确。
