专利流程图自动化：从系统架构到方法步骤

在软件专利领域，一张图不仅胜过千言万语，它往往还是获得授权专利与遭遇 Section 112 驳回之间的关键区别。对于技术创始人及专利从业者而言，挑战在于如何将抽象的代码和复杂的云环境转化为符合 USPTO 规范的严谨、正式的绘图语言。

无论您是在记录机器学习流水线还是分布式账本架构，流程图和系统图都是您公开内容的基础。

1. 程序性附图在软件知识产权中的重要性

USPTO 要求专利申请必须满足“书面描述”和“能够实现”的要求。这意味着您的申请文件必须提供足够的细节，使本领域普通技术人员（PHOSITA）无需经过过度实验即可复制该发明。

对于软件而言，仅靠算法的文字描述通常是不够的。流程图充当了逻辑的路线图，而系统图则定义了该逻辑所处的物理或功能环境。如果没有这些程序性附图，审查员往往会认为发明的“范围和边界”过于模糊，从而导致代价高昂的审查意见通知书（Office Actions）。

通过将“如何做”和“在何处做”可视化，您可以创建一个锚定权利要求的结构化框架。

2. 设计稳健的系统架构图

在解释软件做什么之前，您必须展示它在哪里运行。稳健的系统架构图（通常是软件专利中的图 1）将硬件与软件的交互可视化。

在设计这些技术示意图时，请重点关注以下核心组件：

• 计算环境： 是客户端-服务器模型、与云 API 交互的移动设备，还是边缘计算节点？
• 功能实体： 将您的系统分解为离散的模块——例如“推理引擎”、“数据预处理单元”或“安全保险库”。
• 数据流路径： 使用有向箭头显示信息如何在传感器、数据库和处理器之间移动。

使用 PatentFig，您可以从高层级的技术摘要过渡到结构化示意图，并以专利附图所需的正式精度识别这些实体，确保图中的每个方框都与书面说明书中的特定元素相对应。

3. 利用 AI 简化方法步骤流程图

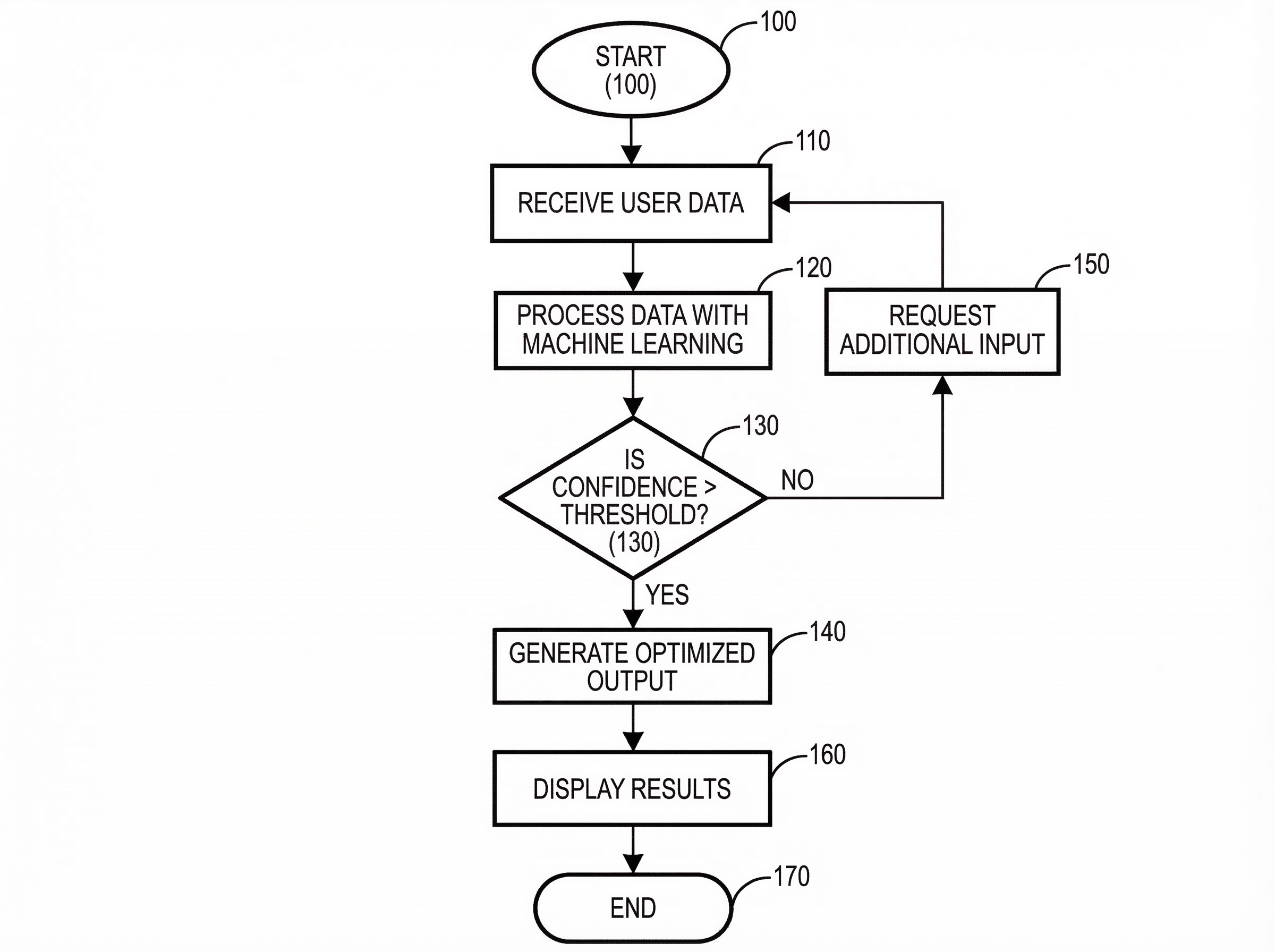

方法步骤流程图是软件中请求保护“过程”的主要方式。这些图表使用标准符号——椭圆表示起点/终点，矩形表示处理步骤，菱形表示决策逻辑——来追踪算法的执行过程。

创建这些图表的传统工作流程非常繁琐：创始人编写技术备忘录，律师起草步骤，然后绘图员在 Visio 或 AutoCAD 中花费数小时试图使其看起来符合“专利正式规范”。

PatentFig 通过利用 AI 将原始技术逻辑转化为正式的过程流，从而简化了这一过程。通过输入您的问题描述，该工具会自动将操作序列组织成逻辑层级，确保流程呈线性且易于审查员理解。

这种自动化允许快速迭代。如果工程团队在撰写阶段调整了逻辑，流程图可以在几秒钟内完成更新，而无需发回给第三方绘图服务并等待数天的周转时间。

4. USPTO 线条图最佳实践

创建流程图是一回事，使其符合 USPTO 规范则是另一回事。为了避免收到“提交更正申请文件的通知”，请记住以下技术要点：

• 附图标记： 每个方框、箭头和组件都必须有一个唯一的附图标记（例如：模块 102，步骤 204）。这些标记必须在书面描述中保持一致的引用。
• 线宽与清晰度： 使用高对比度的黑白线条图。通常不允许使用灰度、阴影和彩色。线条应均匀且足够粗，以便在缩小尺寸后仍能保持清晰可读。
• 文字大小： 确保流程图方框内的文字足够大，以便阅读。如果某个步骤太长，最好将其拆分为两个方框，或使用更宽泛的功能性描述。
• 避免“过于拥挤”的图表： 如果系统过于复杂，请将其拆分为多个附图（例如：图 1A 和 图 1B），而不是将五十个元素塞进一页纸中。

5. 优化您的专利申请工作流程

使用像 PatentFig 这样的 AI 驱动工具，目标是弥合技术公开与最终提交文件之间的鸿沟。对于软件创始人来说，这意味着可以减少向绘图员解释“云如何工作”的时间，而将更多时间花在定义发明的独特逻辑上。

通过自动化生成方法步骤和系统架构：

1. 保证一致性： AI 确保附图中的术语与技术公开内容相匹配。
2. 大幅缩短周期： 您可以在通常只需安排一次人工绘图员启动会议的时间内，生成全套正式附图。
3. 成本效益： 减少技术插图涉及的人工劳动，可以实现更具扩展性的知识产权战略，特别是对于具有大量功能集的初创公司。

在软件知识产权的竞争格局中，清晰地可视化您的创新是一种战略优势。通过利用结构化的 AI 工作流程，您可以确保您的流程图与它们所代表的代码一样稳健且复杂。
