专利编号怎么运作
两层——图号与附图标记——保持一致。
1

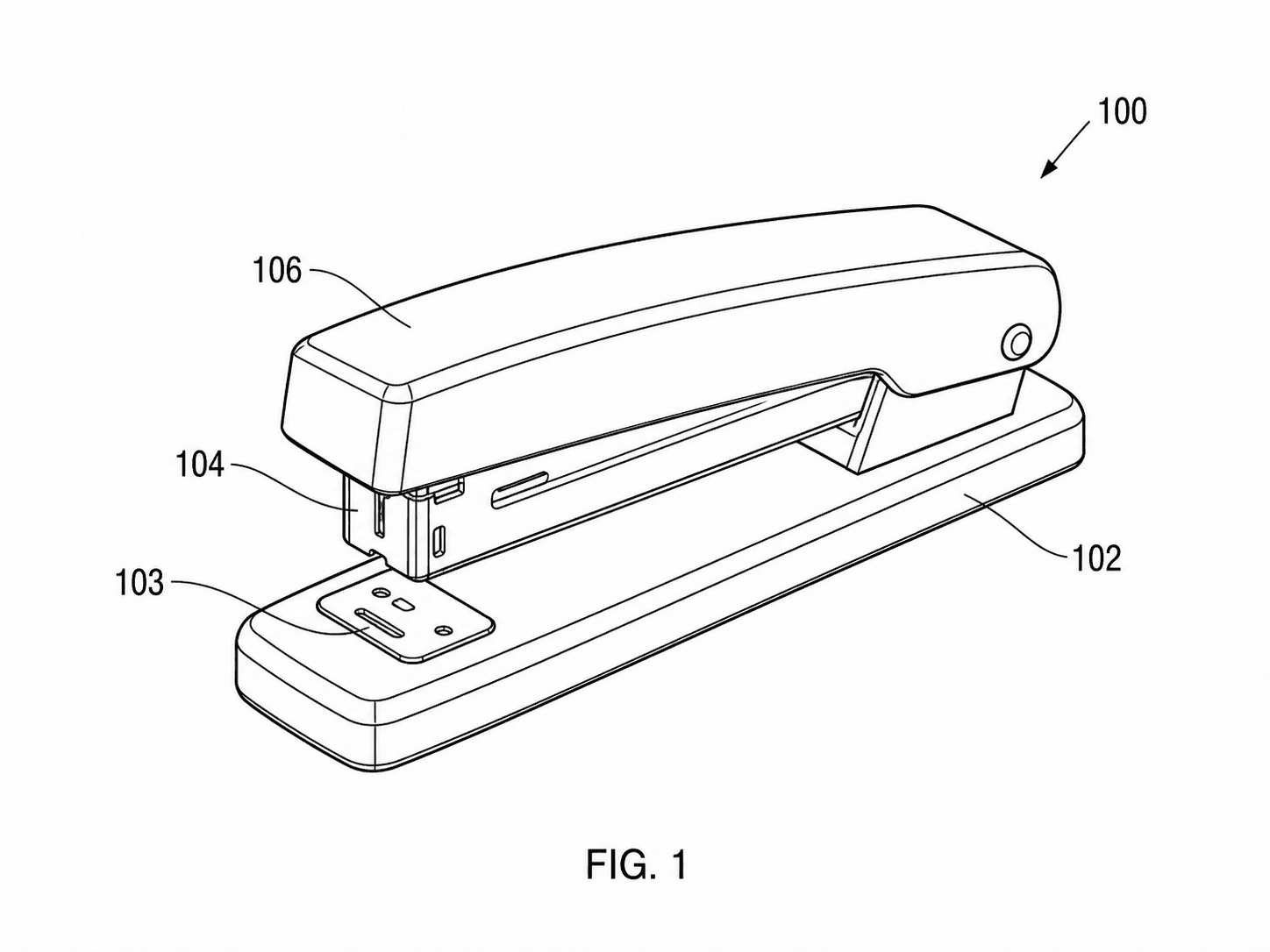

为每个视图编号
把每个视图标为单独的图:FIG. 1、FIG. 2 等。
2

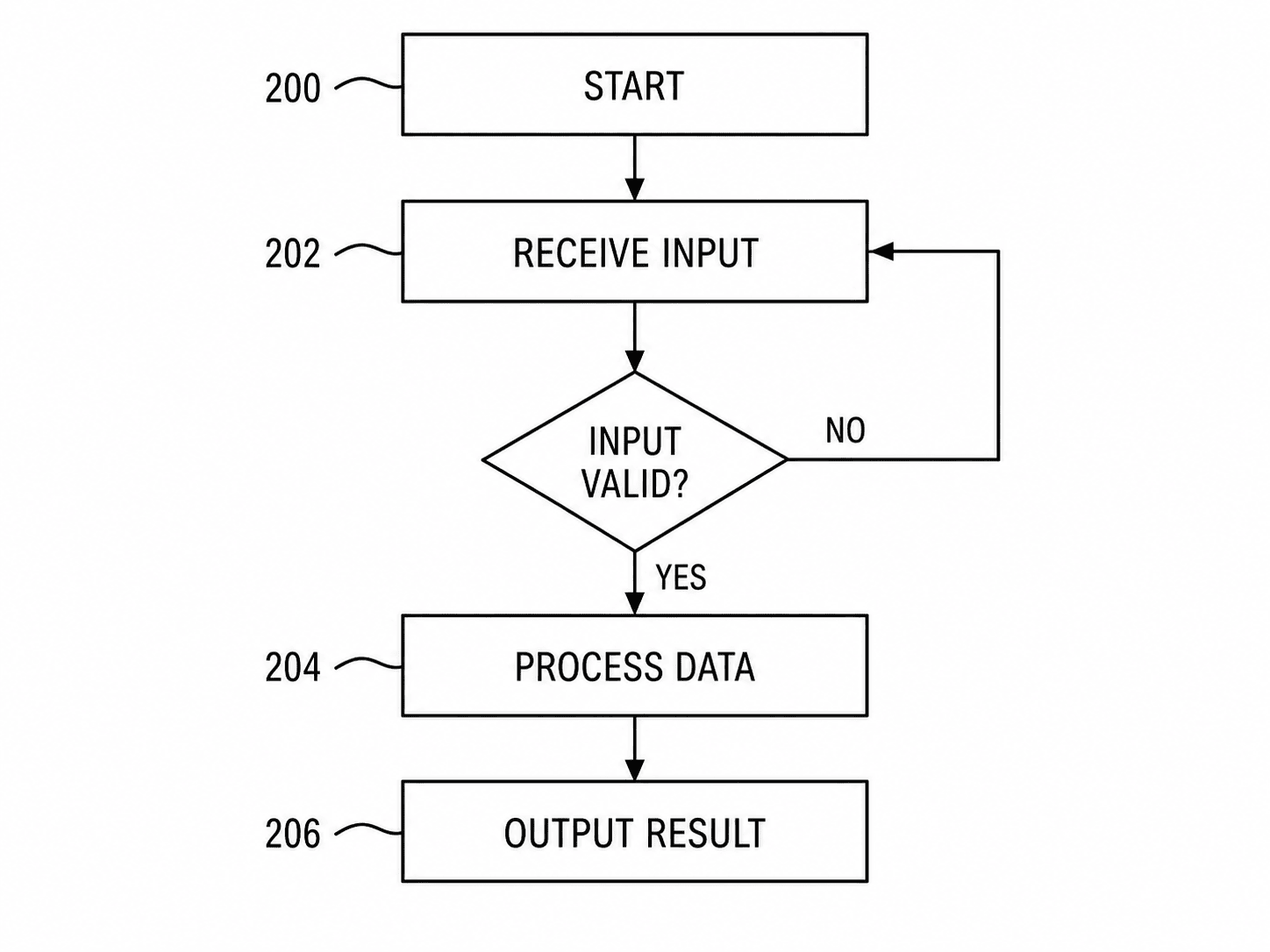

分配附图标记

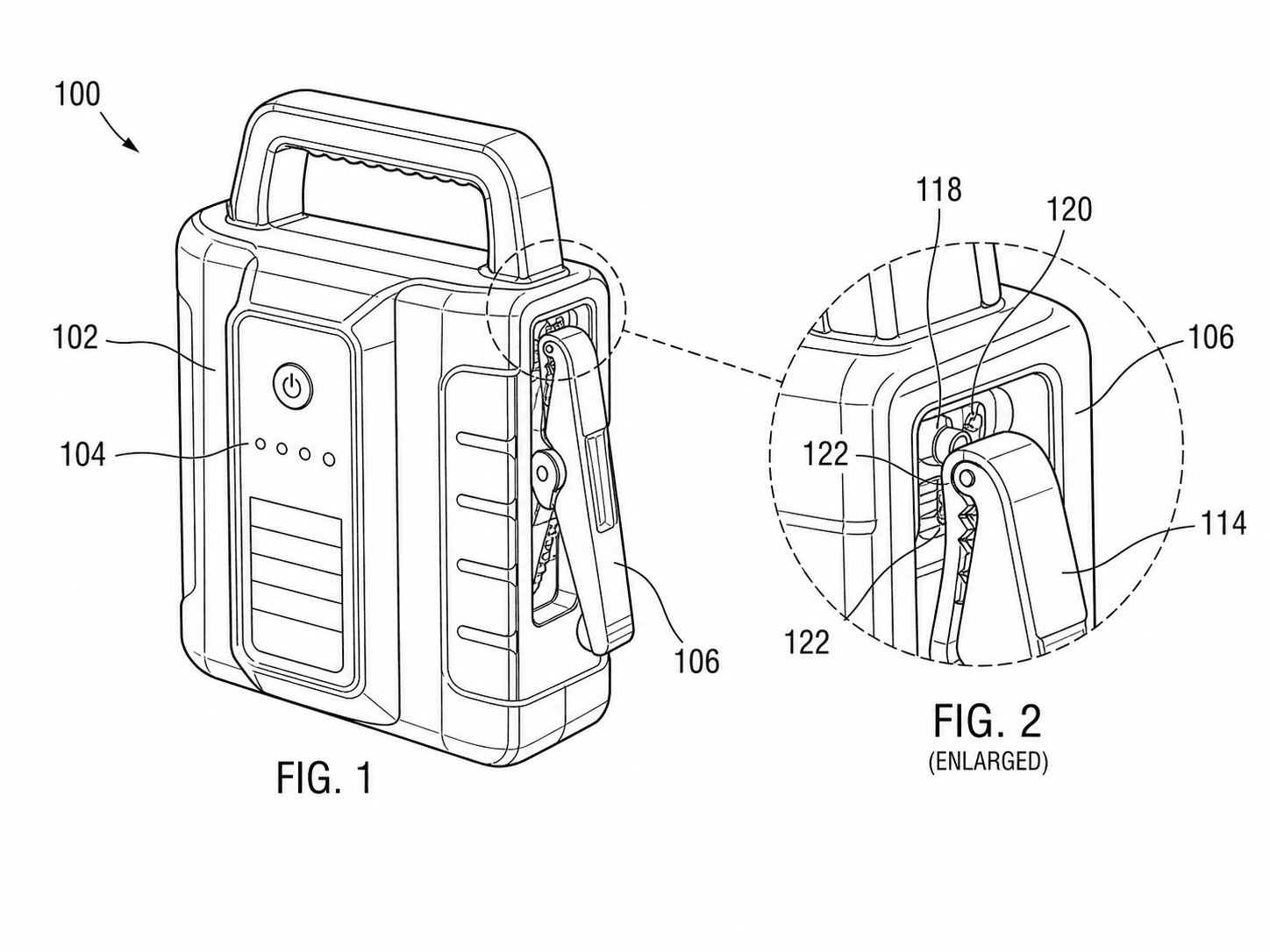

给每个特征一个标号(100、102、104)并以引出线连接。
3
保持一致

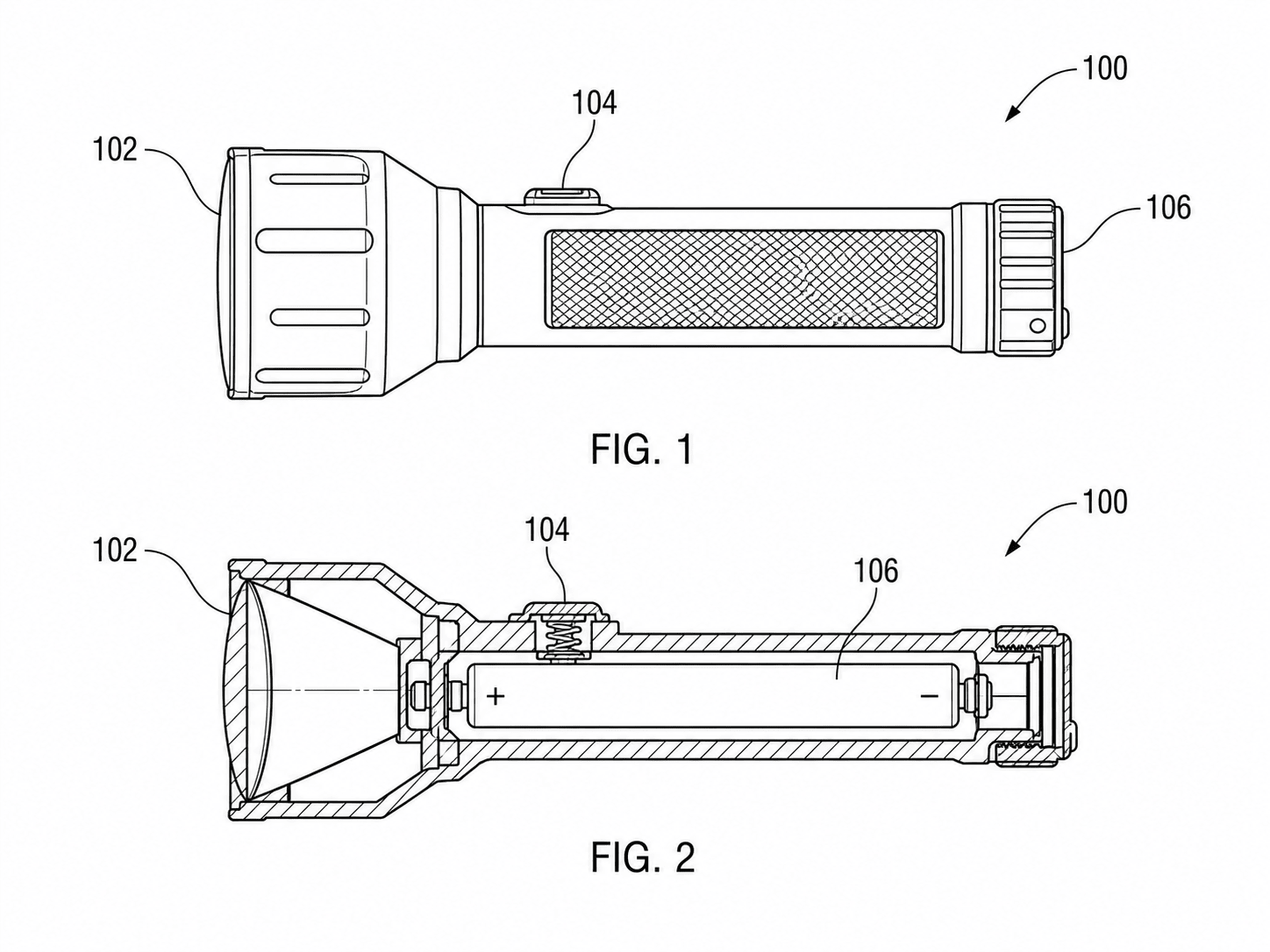

同一特征在出现的每个视图中用同一标号。
4
与说明书对应
在文字说明中引入每个标号,使图文一致。
编号惯例
审查员预期的常见规则。

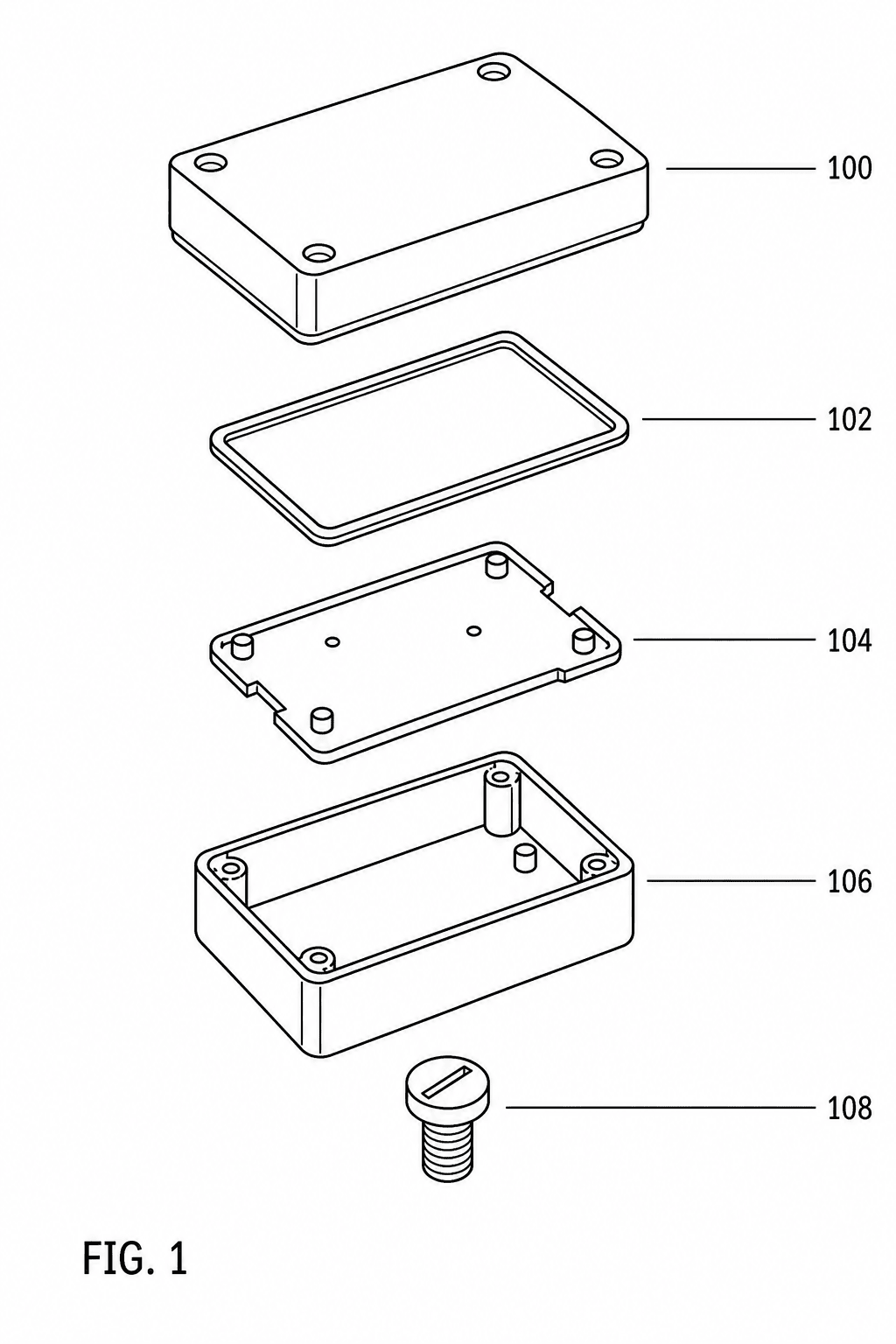

偶数标号
许多人用 100、102、104 的间隔。
不复用
每个不同特征一个标号。

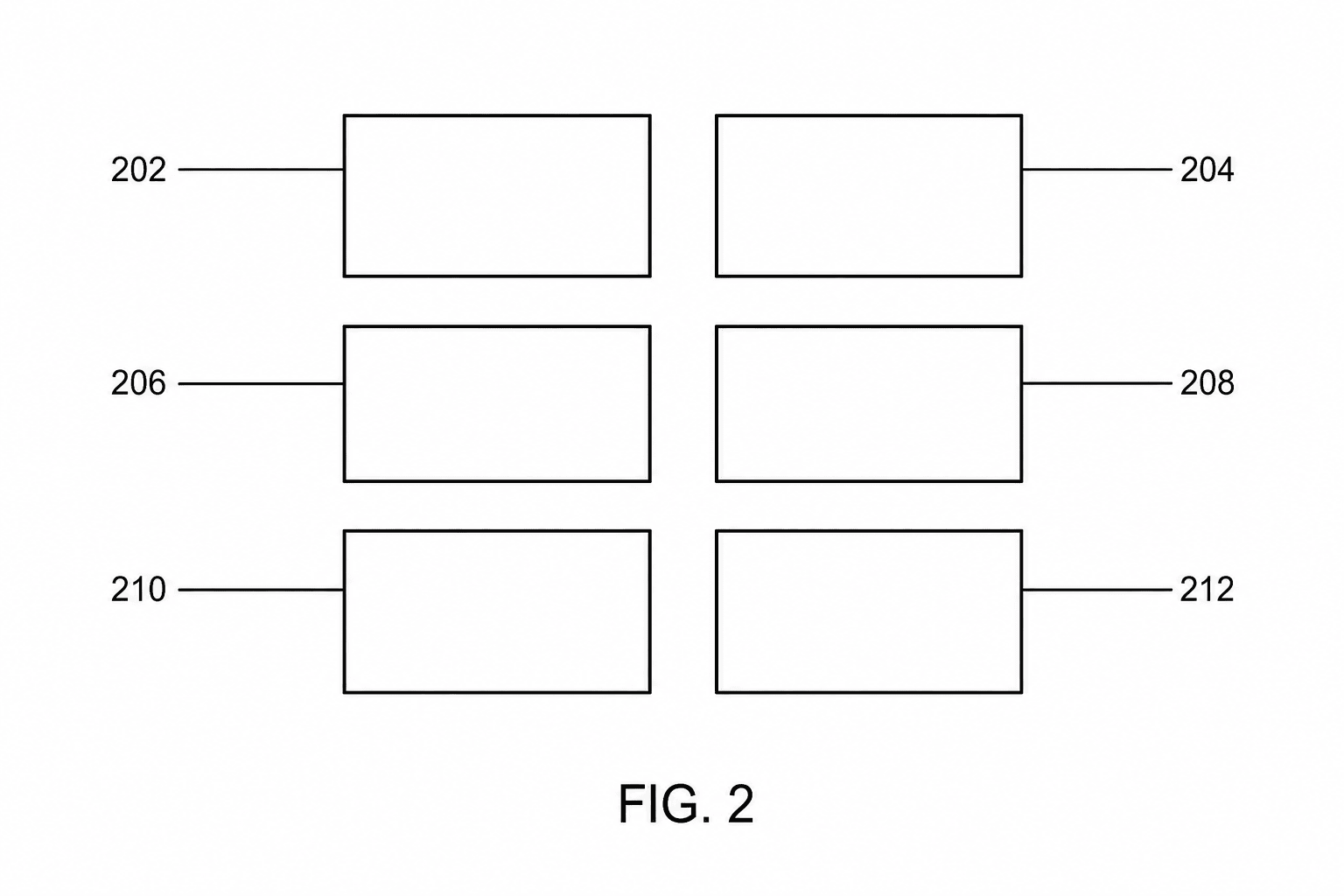

引出线
从标号到特征的直线。
跨视图一致
同特征,同标号。
新件用新号
新增特征用新标号。
图标签
FIG. 1、FIG. 2 在每页清晰放置。
