物联网专利图
物联网权利要求活在三个高度——设备、网络,以及跨越两者运行的方法。每个高度都有自己的图型,只有当三者彼此一致、又与权利要求一致时,这套图才成立。
- 三层拓扑图
- 节点爆炸视图
- 协议流程图
- 与权利要求一致的设备数量
30 秒答案
- 对应权利要求的高度:系统权利要求 → 设备-网关-云拓扑框图,设备权利要求 → 节点的爆炸或框图视图,方法权利要求 → 呼应权利要求步骤的流程图,安全权利要求 → 配网时序流程。
- 云要画成带附图标记的朴素标注方块或轮廓——不是装饰画——拓扑里的设备数量要与权利要求所述一致。
- 在 PatentFig AI 里从描述或草图生成每张图,递交前对照局规检查整套图。
物联网图示例
每个示例都是虚构发明。打开任意一个,用其提示词预填生成器。
哪些图支撑哪些权利要求
物联网权利要求来自三个高度——给每个高度配上它的经典图型。
1

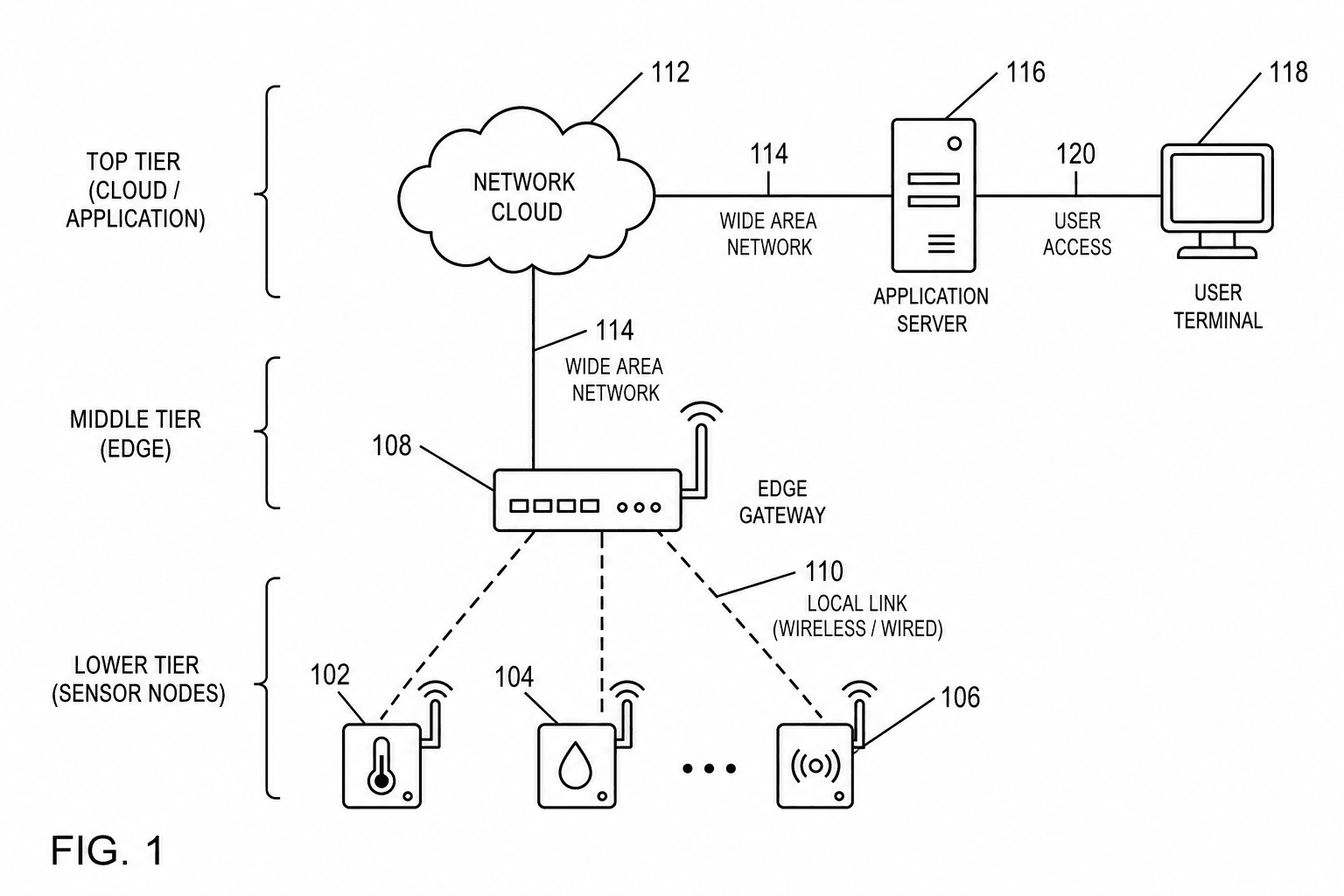

系统权利要求 → 三层拓扑框图
边缘设备、网关和云平台画成三层标注方块,通信链路编号——系统权利要求逐要素引述的正是这张图。
2

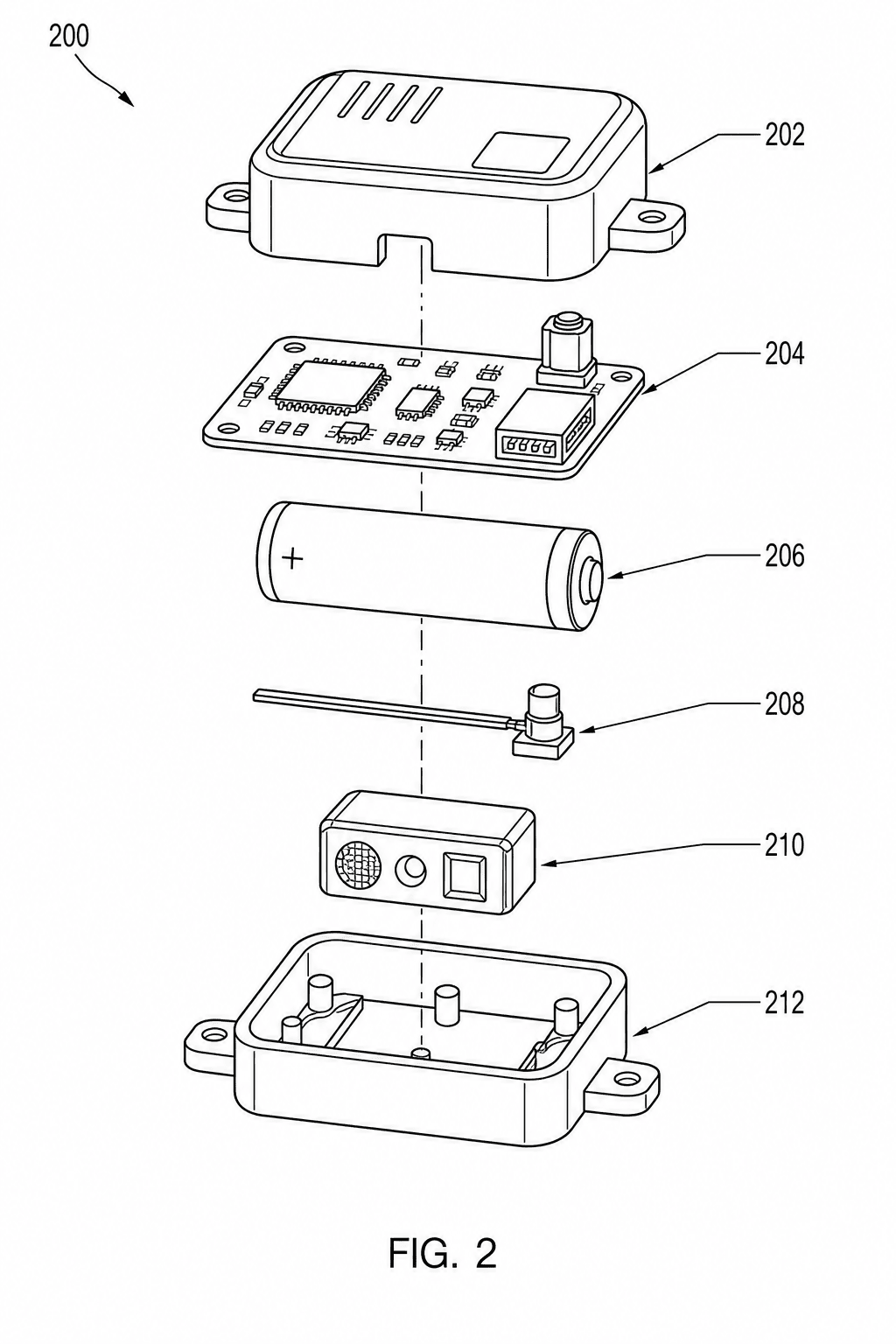

设备权利要求 → 爆炸或框图视图
把传感器节点拆开:壳体、PCB、传感模块、射频、天线和电池画成爆炸视图;内部以电子件为主时,改用硬件框图。
3
协议与方法权利要求 → 流程图
编号步骤逐字呼应权利要求语言——检测、发送、确认、重试——让每个权利要求步骤都对应一个框。
4
安全与配网权利要求 → 时序式流程
设备、网关和服务器作为纵列,之间是编号消息:注册、密钥交换、认证证明——这正是认证权利要求需要的结构。
5
数据处理权利要求 → 流水线框图
采集、边缘过滤、聚合和云端分析画成编号阶段,加数据流箭头。
会招来审查意见的物联网图错误
联网设备附图特有的失败模式。
装饰性的云
一朵没有标号的蓬松艺术云是装饰,不是公开。把云平台画成带附图标记的标注方块或朴素轮廓,和其他要素一视同仁。
设备数量与权利要求矛盾
权利要求写"多个传感器节点",图上却只有一个节点——或权利要求逻辑需要两类设备而图上画了三个同类——都会招来异议。让拓扑映照权利要求。
缺失的网关层
权利要求写了网关或集线器,却把设备到云压成一根箭头,等于抹掉一个主张要素。每个被引述的层都需要自己的方块。
协议步骤不编号
没有步骤编号的流程图,说明书和权利要求都无法引用。给每个框编号(102、104、……),并按图保持编号系列。
通用图表工具 vs PatentFig AI
Visio 能画网络图;专利附图的规则更严,还要在更长的图组里保持一致。
通用图表工具
PatentFig AI
专利格式规则
靠手动执行,前提是知道规则
线宽、标号、标签内置
附图标记
手动文本框
带引出线编号,跨图一致
设备视图
画不出爆炸线稿
从照片或草图生成爆炸与框图视图
权利要求语言流程图
通用图形
步骤编号呼应权利要求要素
合规检查
没有
内置六局检查器
成本
席位授权,外加手工返工
免费档;$50/月 · 500 积分 · 约 50 张(每张约 $1)
PatentFig AI 更合适的场景
- 申请需要拓扑图、设备视图和流程图组成一套一致的图组
- 权利要求修改时,方法步骤必须跟着重新编号
- 你的起始素材是架构草图和幻灯片图表
- 专利族要在 USPTO 之外申请,需要多局检查
其他工具更合适的场景
- 你只需要一张工程网络图,而不是专利附图
- 权利要求是纯软件、没有设备层——通用流程图工具也许够用
- 诉讼级图组需要专家认证
