在递交前(和递交后)解决附图驳回
收到附图异议或《更正申请文件通知》,不必重新去请绘图师。先对照六类常见异议找到你中的是哪一条,修好附图,再递交合规的替换图页——通常当天就能完成。
- 六类常见异议
- 当天出替换图页
- 递交前检查器
- 没有加急费
30 秒答案
- 几乎所有附图异议都落进六个筐:页边距违规、灰度或照片式阴影、线条过淡或粗细不均、附图标记过小、引出线没碰到或漏掉部件、视图无标签或标签错乱。
- 修法不是再次外包:在 PatentFig AI 里重新生成或更正被指出的附图,在每页标注 "Replacement Sheet",当天递交更正后的整套图。
- 下次递交前,先把整套图过一遍附图检查器,让异议根本不会发出。
会招来异议的附图
附图检查器里的三种真实失败模式——以及审查员为什么会逐一指出它们。
审查员最常提出的六类异议
把你收到的通知或审查意见里的措辞对到下面这几条——每条都有机械性的修法。

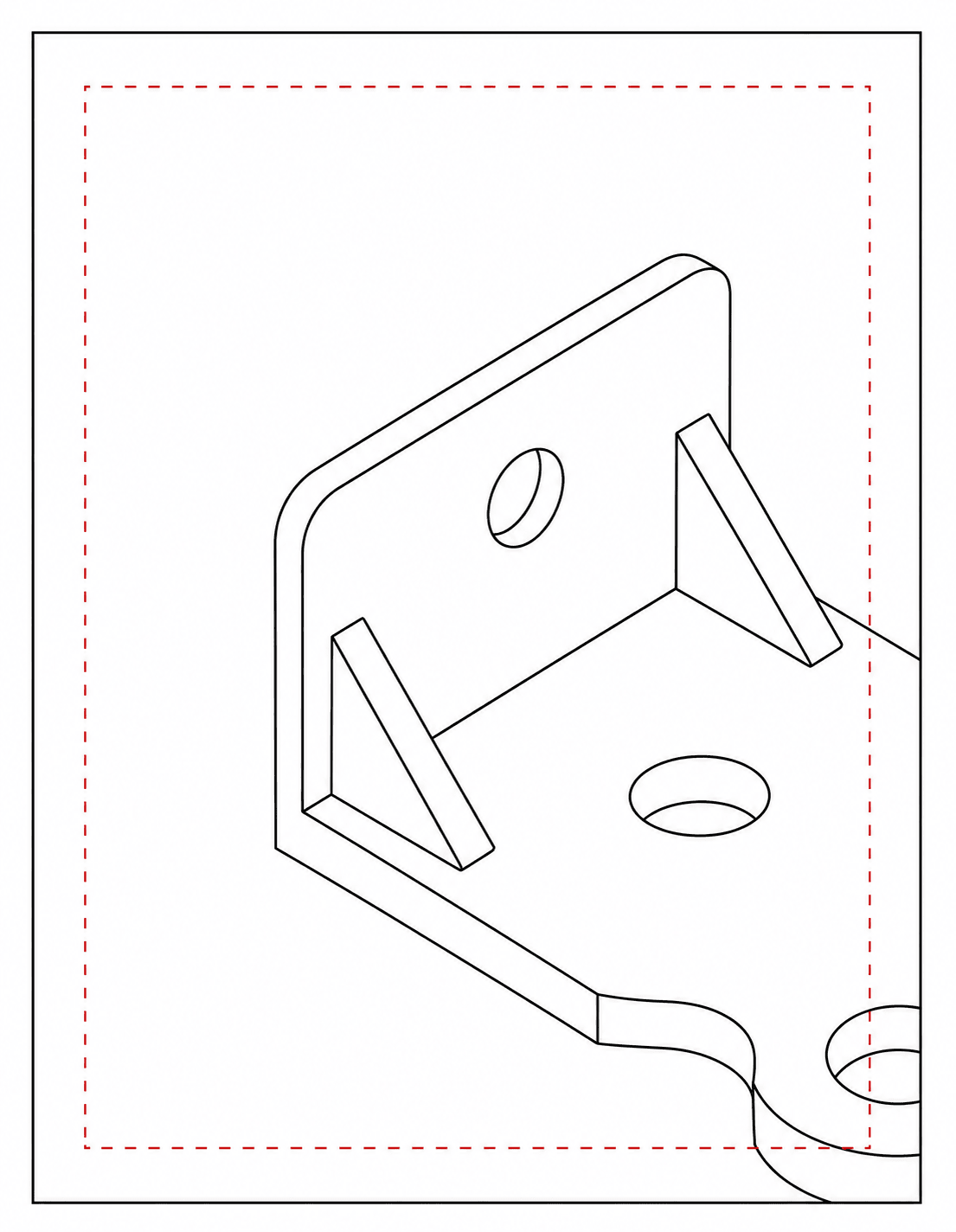

页边距违规
内容越入规定页边距(USPTO:上/左 2.5 cm,右 1.5 cm,下 1 cm)。修法:把附图缩放或移回可视区域内,重新导出。

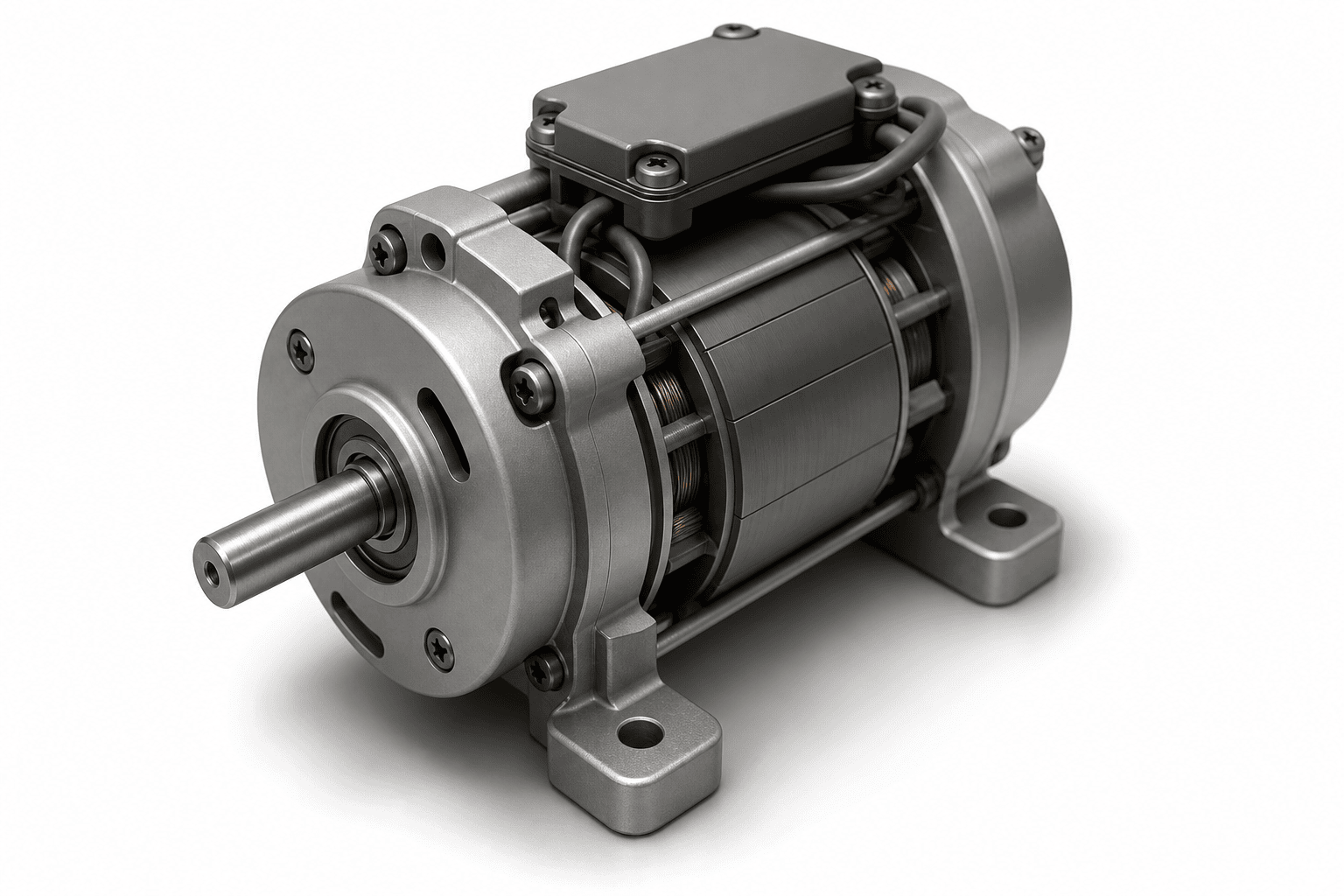

灰度阴影或照片
灰度填充、渐变和照片纹理无法复制。修法:重新生成为纯黑白线稿,需要表现表面轮廓时改用线条阴影或剖面线。
线条过淡或粗细不均
细、淡或断裂的线条不满足"耐久、黑色、足够浓密"的标准。修法:用统一的实线线宽重新生成,并以 300–600 DPI 导出。

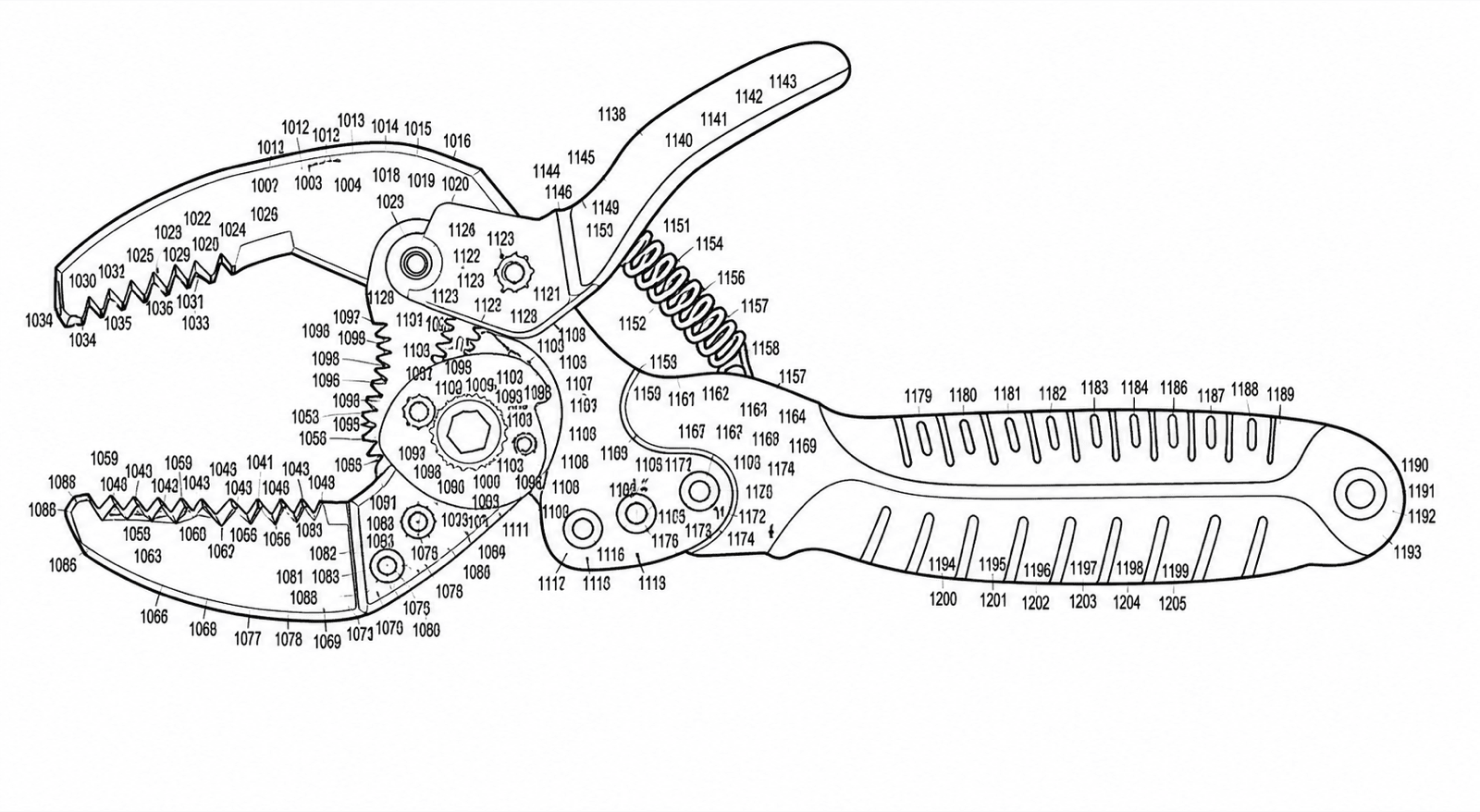

附图标记过小
标号高度必须至少 1/8 英寸(3.2 mm)。修法:放大标号文字,把拥挤处的标号用引出线移到轮廓之外。
引出线缺失或乱连
每个标号都需要一条触及对应部件的引出线;引出线之间不得交叉到令人混淆。修法:重画引出线,让每个标号都连接得明白无误。
视图无标签或标签不一致
每个视图都需要 "FIG." 标签,且标签必须与说明书中的附图简要说明一致。修法:补加或重新编号,在整套图中保持一致。
60 秒读懂替换图页规则
37 CFR 1.121(d) 与 MPEP 608.02 的摘要版——细节请看完整指南,并交给你的律师把关。
每页更正页都要标注
依 37 CFR 1.121(d),每页更正页的上方页边距内标注 "Replacement Sheet"。
整页替换
递交的是完整的替换页,不是补丁——该页上的每张图都必须出现,包括你没改动的那些。
不得引入新内容
更正只能修正呈现方式,不能添加原始公开中没有的结构或特征。拿不准时,问你的律师或代理人。
按通知的指示办
MPEP 608.02(h) 和通知本身决定格式与期限——请仔细阅读你收到的那份具体通知;本页只是摘要,不是法律意见。
退回绘图服务 vs 在软件里修
收到通知或异议之后,一轮更正在两条路上各要花多少。
适合在 PatentFig AI 里解决的情况
- 异议指向格式问题——页边距、阴影、线条质量、标号、标签
- 审查意见答复期限临近,服务商的加急队列来不及
- 想在重新递交前,把整套更正图再对照局规检查一遍
- 不想为一个机械性更正重新启动按图计费
该请专业人士的情况
- 异议涉及实质性的公开问题,而不是格式
- 更正有引入新内容的风险,需要专家判断
- 案件已进入诉讼,每张图都需要专家做最终把关
