化工装置附图示例
每个示例都是虚构发明。打开任意一个,用其提示词预填生成器。
哪些图支撑哪些权利要求
化工权利要求分成设备本体和流经设备的工艺两半。
1

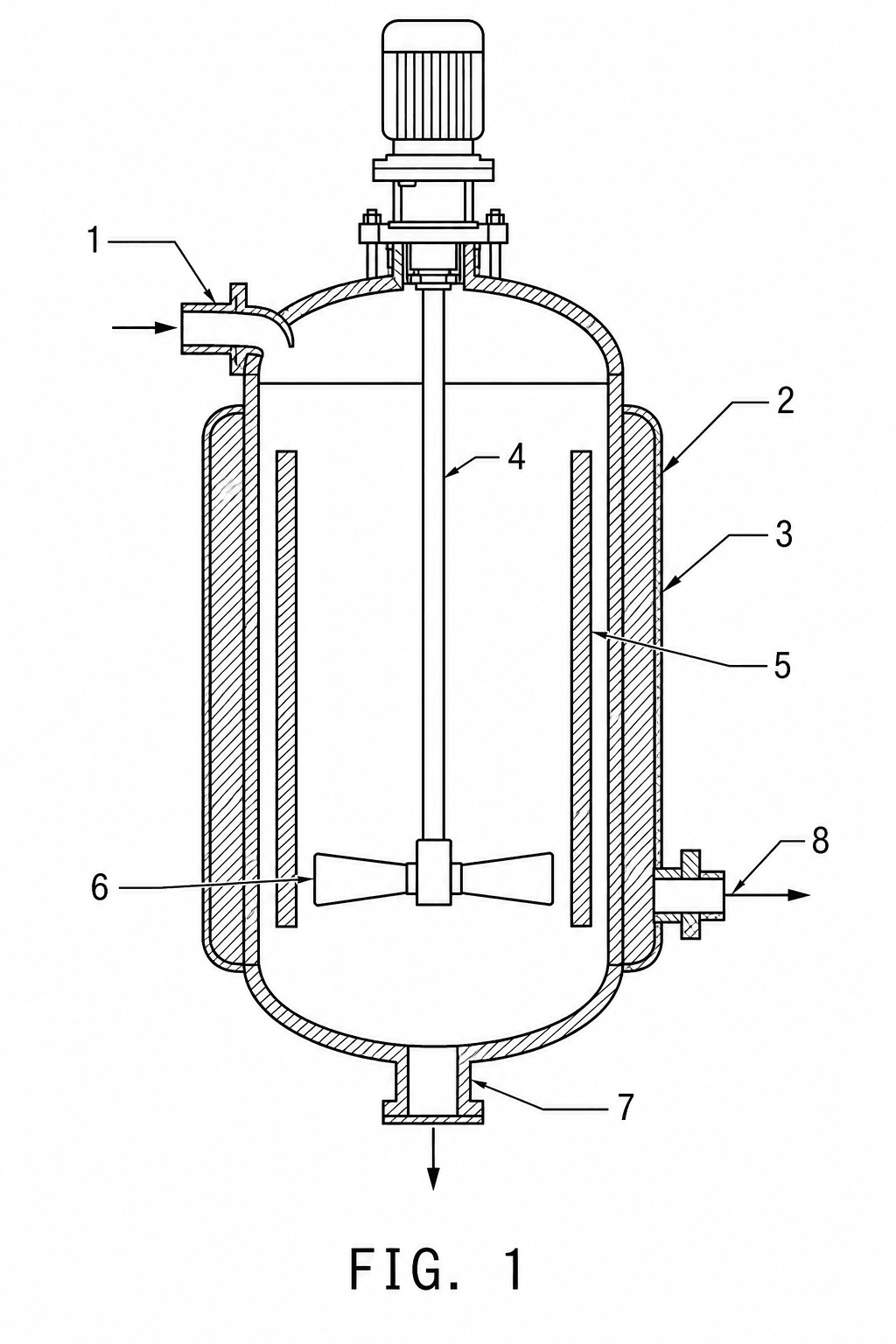

容器权利要求 → 带剖面线的剖视图
反应器垂直切开:器壁、加热夹套、搅拌轴与桨叶、挡板、进出口——切面画剖面线,每个被主张的内件都编号。
2

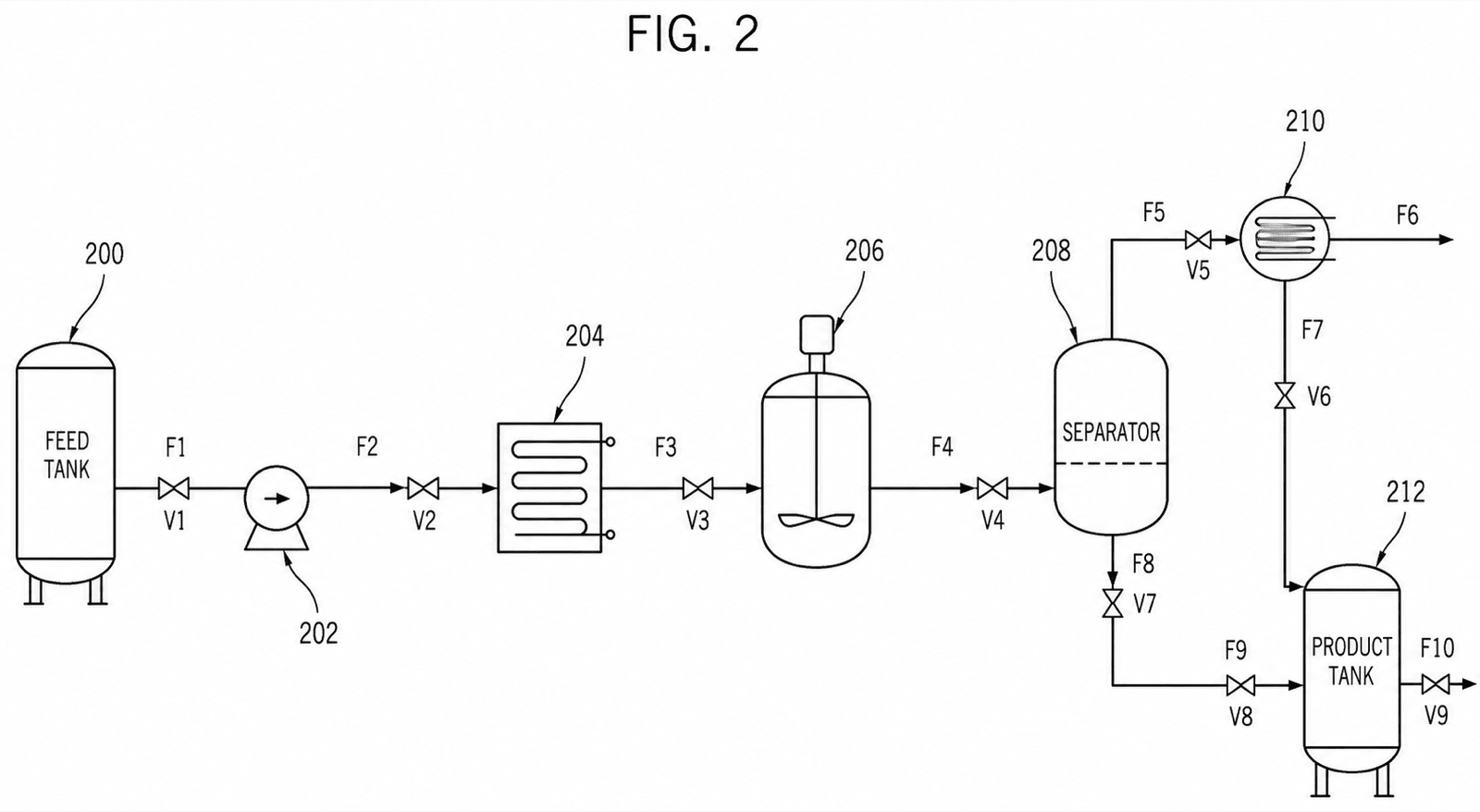

工艺权利要求 → 专利风格 PFD
进料、反应、分离和回收画成简单的设备轮廓,由带方向箭头的编号物流和标准阀门符号连接。
3

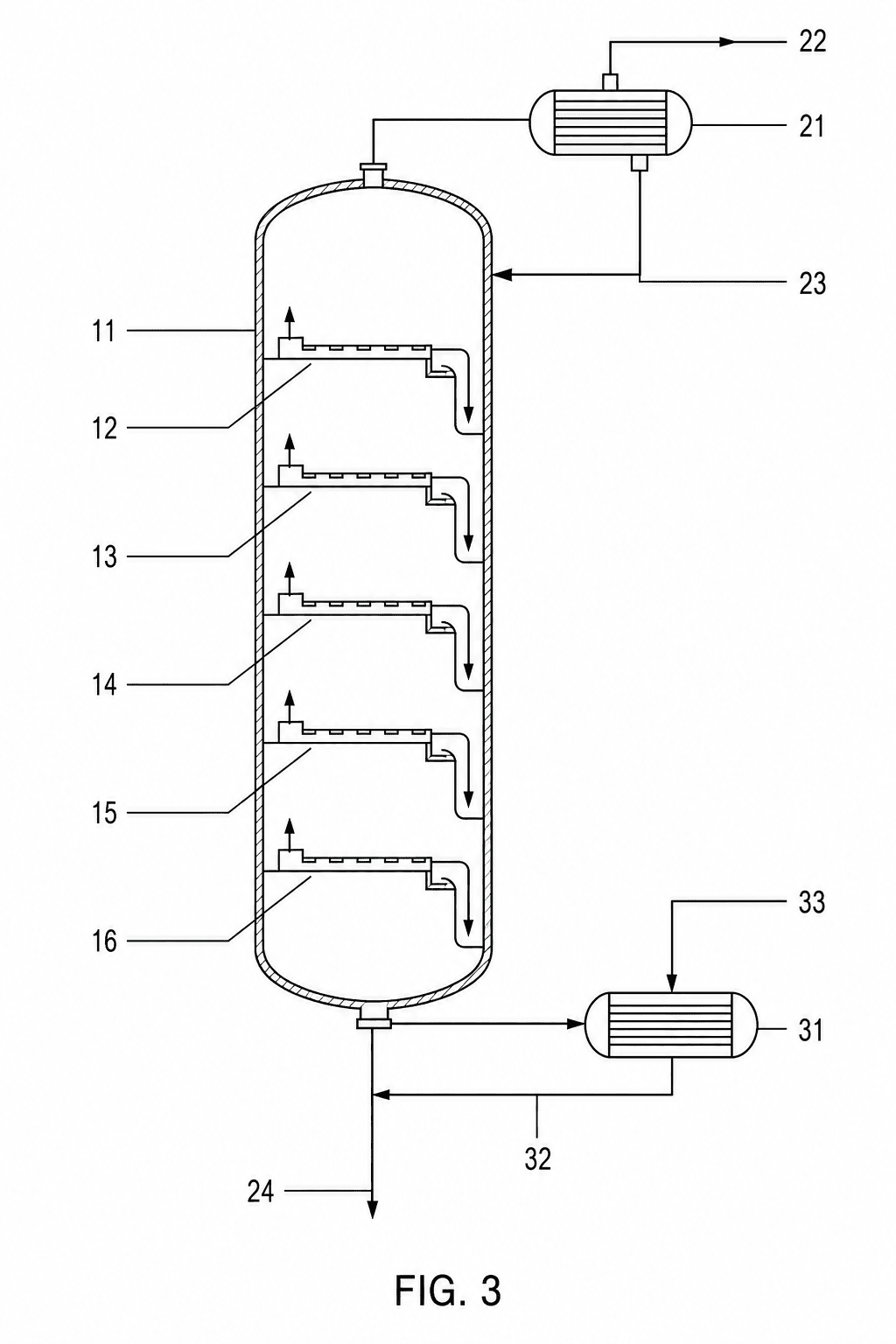

塔类权利要求 → 剖面加放大内件
整塔剖视作为一张图,被主张的塔板、分布器或填料几何放大为细节视图,放到真正看得清的尺度。
4
换热权利要求 → 剖切的换热器
管壳式或板式结构的剖面,两条流路都带箭头并编号,让主张的流动布置直接落在图上。
5
控制方案权利要求 → 流程图
当权利要求写到控制逻辑——升温曲线、分段加料——在 PFD 之外配一张呼应权利要求步骤的编号流程图。
会招来审查意见的化工附图错误
装置与流程附图特有的失败模式。
PFD 上的彩色物流
工程流程图按相态或温度给物流上色;专利附图必须是黑白的。用标号和线型区分物流,绝不用颜色。
剖面里缺失被主张的内件
权利要求写了冷却夹套或挡板,剖面就必须画出来——夹套反应器权利要求配一个光壁容器,是公开缺口,不是简化。
不标准的阀门符号
自创的阀门图形读起来像不明组件。用约定俗成的蝶结形符号家族,并给每个阀一个标号。
流程线没有箭头
没有方向箭头的 PFD 管线让主张的顺序变得含糊——循环物流尤甚。每条线都要有箭头。
工程流程图和服务 vs PatentFig AI
你的 P&ID 是正确的输入、错误的输出——专利附图遵循另一套规则。
P&ID 导出 / 绘图服务
PatentFig AI
黑白纪律
流程图出厂带颜色;服务商手工重画
直接生成为合规线稿
容器剖视图
专家活,按页计费
生成时即带剖面线和编号内件
剖面 ↔ PFD 标号同步
人工协调
整套图共用一个标号系列
修改时的物流重编号
每轮 $50–$100,各要数天
对话即改,当天完成
合规检查
人工审查
内置六局检查器
成本
专家费率每页 $100+
免费档;$50/月 · 500 积分 · 约 50 张(每张约 $1)
PatentFig AI 更合适的场景
- 图组把容器剖视图和 PFD 配对,两者必须共用设备标号
- 你的素材是彩色 P&ID、模拟流程图或手绘草图
- 权利要求修改时,物流编号必须跟上,而不必再跑一趟供应商
- 专利族横跨 USPTO、EPO、CNIPA、JPO 或 KIPO 申请
其他渠道更合适的场景
- 你需要的是施工用的工程级 P&ID,不是专利附图
- 诉讼级图组需要专家认证
- 公开内容纯粹是化学式——结构式,不是装置
