CAD 图纸转专利附图转换器
发明已经建好模——专利附图只差一步导出。从 SolidWorks、Fusion 360、AutoCAD 或 FreeCAD 截取每张 CAD 图纸,上传,PatentFig AI 把每个视图转成带附图标记、可递交的线稿。
- 基于 CAD 视图导出图
- 自动添加标号 + 引出线
- 阴影转为线稿
- 六局校验
30 秒答案
- 从你的 CAD 工具把所需视图导出为图片——截图或渲染视口都行——再上传到 PatentFig AI,得到带附图标记的合规线稿。
- PatentFig AI 不直接导入 STEP/STL/IGES 文件;它转换的是你的 CAD 软件本来就能导出的视图图片。
- 如果你只需要从原生 CAD 文件自动产出标准视图组,Pinch 这类 CAD 原生工具更合适;其余一切——修改、细节图、流程图、多局检查——用这条工作流。

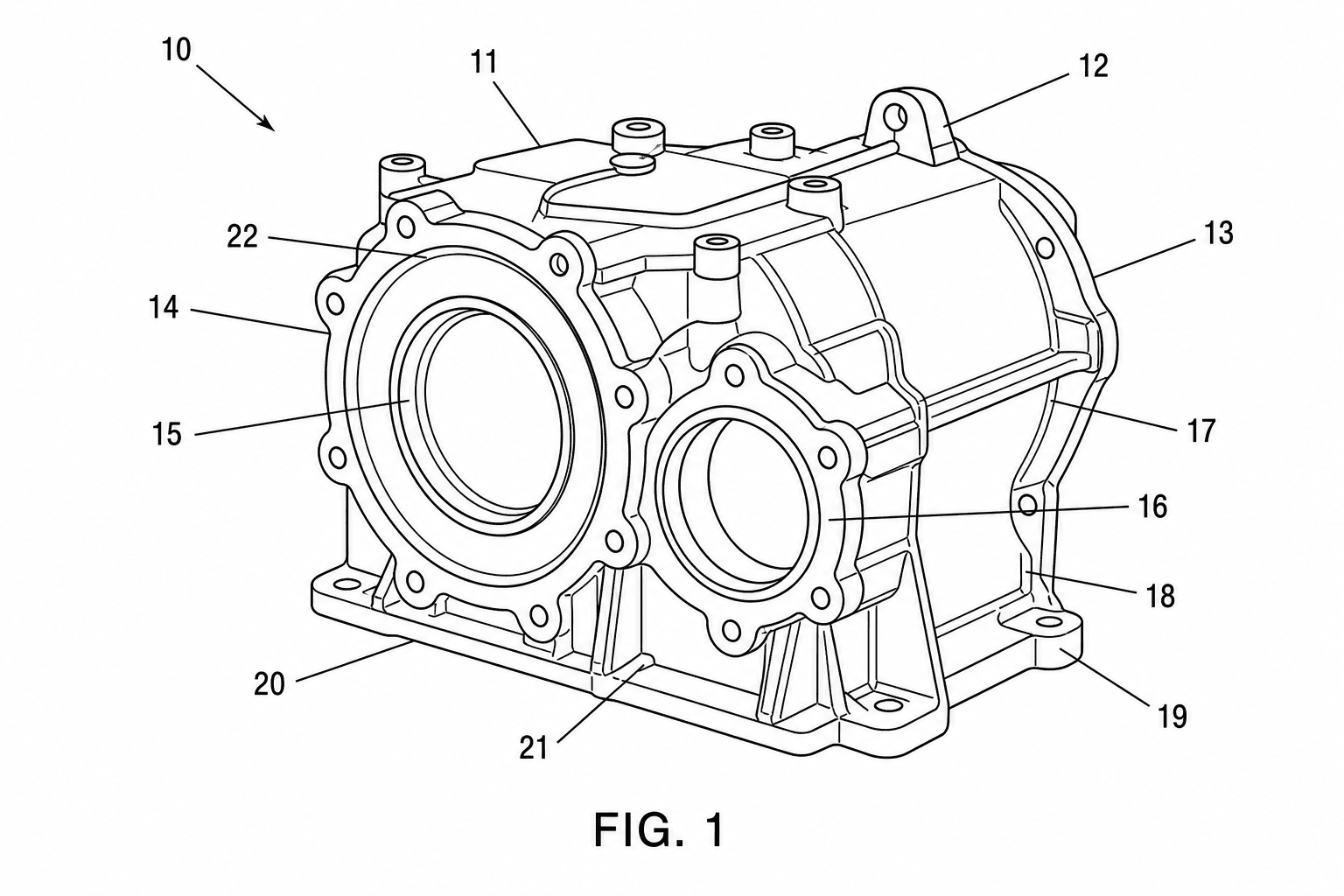

CAD 导出图进,专利附图出
一张典型的着色 CAD 视口,转换为 USPTO 风格线稿。
从你的 CAD 工具到专利附图
每个主流 CAD 软件都能在一分钟内交出输入图片。
1
SolidWorks 转专利附图
从模型创建工程图(File → Make Drawing),摆好所需视图,保存为 PNG 或 PDF——或干脆按你想要的角度截取着色视口。
2
Fusion 360 转专利附图
在 Drawing 工作区投影出主视、侧视、俯视和等轴视图,再导出图纸——或用应用内的图片导出截取画布。
3
AutoCAD 转专利附图
把布局打印为 PNG 或 PDF,或用 EXPORT 输出模型空间视图的图片;等轴测预设能快速给出透视输入。
4
FreeCAD 转专利附图
TechDraw 工作台把标准视图投影到一页可导出为图片的图纸上——或把模型转到所需方向,直接截图 3D 视口。
AI 补上了 CAD 导出图缺的东西
视口图片是输入;专利附图才是产出。
统一的线宽
CAD 导出图带着抗锯齿、粗细不一的边线;AI 把它们重绘成各局要求的实心、均匀黑线。
附图标记与引出线
每个功能部件都获得一个由引出线连接的标号——同一部件在所有视图保持同一标号。
去除阴影,应用剖面线
渐变和光照阴影被转为干净的轮廓线,需要表现切面的地方加上剖面线。
多局合规检查
成品附图在递交前过一遍检查器,对照 USPTO、CNIPA、EPO、JPO、KIPO 和 PCT 规则。
CAD 原生自动化 vs PatentFig AI
"CAD 转专利附图"的两个坦诚答案——按你需要的产出来选,而不只是看你手里的输入。
CAD 原生自动化(如 Pinch)
PatentFig AI
输入
原生 CAD 文件(STEP/STL/IGES/X_T)
视图导出图、截图、渲染图——还有照片、草图、文字
标准视图组
强项——自动生成约 21 个视图
从你选定的图片逐视图生成
视图之外的图样类型
不是重点
流程图、框图、爆炸细节图、外观图组
编辑
从模型重新生成
对话式修改单张附图
合规检查
面向 USPTO
内置六局检查器
定价
按 token 计价
免费档;$50/月 · 500 积分 · 约 50 张(每张约 $1)
这条工作流更合适的情况
- 几秒钟就能从 CAD 工具导出或截图视图
- 需要的不只是视图,还要加标号、引出线和 FIG. 标签
- 申请还需要流程图、框图或细节附图
- 预计有多轮修改——对话编辑胜过反复从 CAD 重新导出
CAD 原生工具占优的情况
- 想从 STEP 文件自动生成约 21 个视图的完整正投影视图组
- 整个活就是批量 CAD 转视图自动化,还要 DXF 输出
- 根本没人能打开 CAD 模型导出视图
