微流控通道太小画不出来怎么办?

用放大细节惯例:整片芯片画成平面图作为 FIG. 1,把功能区圈出来,放大呈现为 FIG. 1A(剖面再加一张 FIG. 1B)。权利要求写的几何,靠放大视图才清晰可辨——没有它,公开就是一条线。

检测方法到底需不需要附图?

只要方法权利要求写了步骤,编号步骤呼应权利要求语言的流程图就是标准支撑,审查员也期待看到一张。让它与器件图分开,而不是把方案箭头叠在芯片上。

能把凝胶图像或荧光显微照片作为附图递交吗?

一般不能——实用附图必须是黑白线稿,只有当图样无法展示发明时才接受照片。把显微照片当参考,递交相关结构的线稿重绘版;原始数据按你律师的建议留给说明书或声明文件。

DNA 或蛋白质序列放在哪里?

放进正式的序列表,遵循各局的序列规则——不要画进附图。附图可以引用 SEQ ID NO,但把序列画成图样,既不满足序列表要求,也不满足绘图规则。

PatentFig AI 能用我们样机卡盒的照片吗?

能——上传照片,它会被重绘为带附图标记的合规线稿,实验台杂物会被去除。仪器的 CAD 导出图和芯片的显微图像同样适用。

叠层芯片剖视图的剖面线怎么画?

剖面中的每种材料——玻璃、PDMS、膜、粘合剂——各用一个视觉上可辨的剖面线图案,并在每张图中保持一致。相邻层绝不能共用图案,否则权利要求所依赖的键合层边界就消失了。

生物技术专利附图

生物技术附图分成器件和方法两半——微流控芯片画得出来,检测方法只能画成流程图。每类权利要求各得其图、实验台照片不进递交文件,这套图才成立。

打开生成器查看输出示例

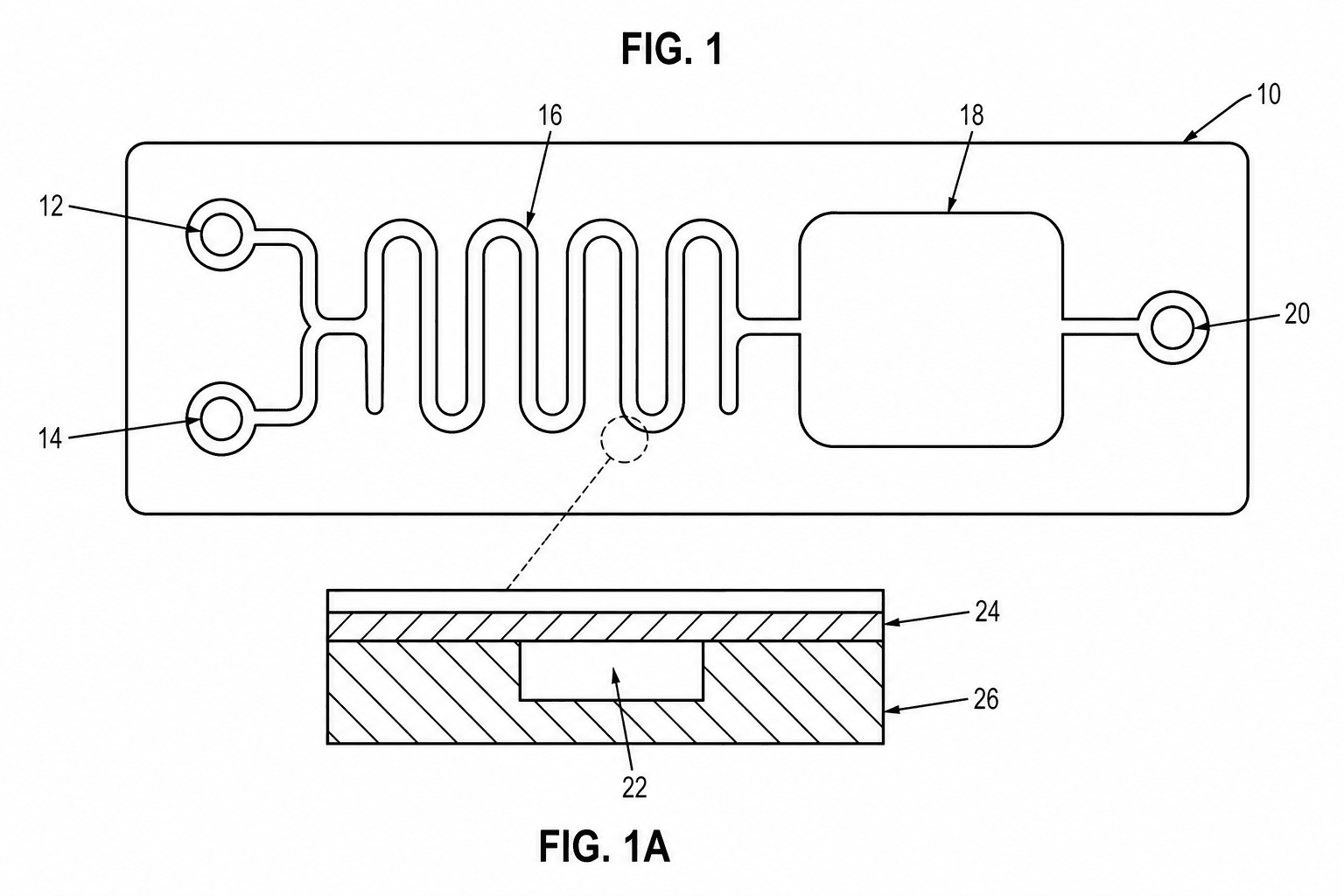

微流控平面图 + 细节图

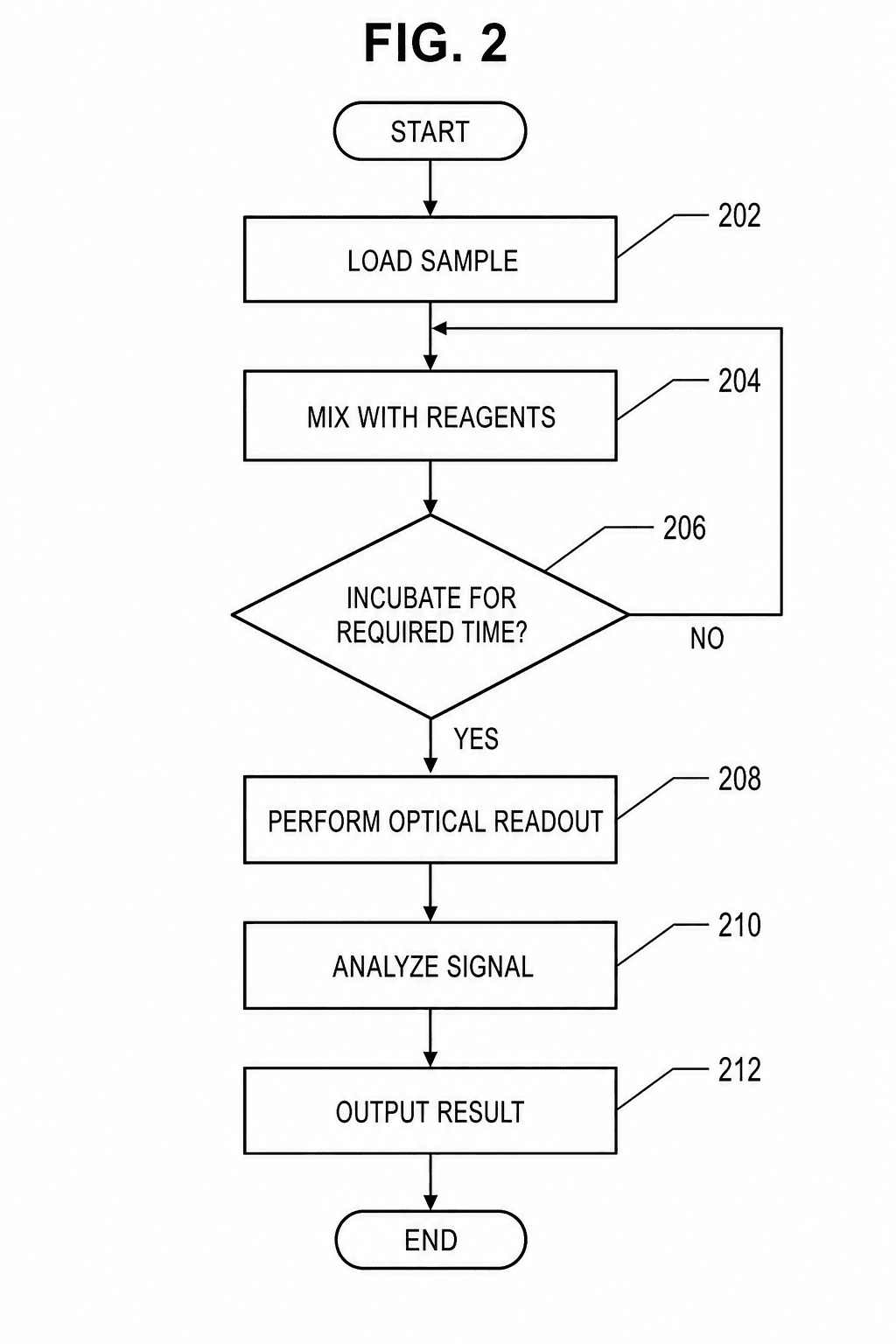

检测方法流程图

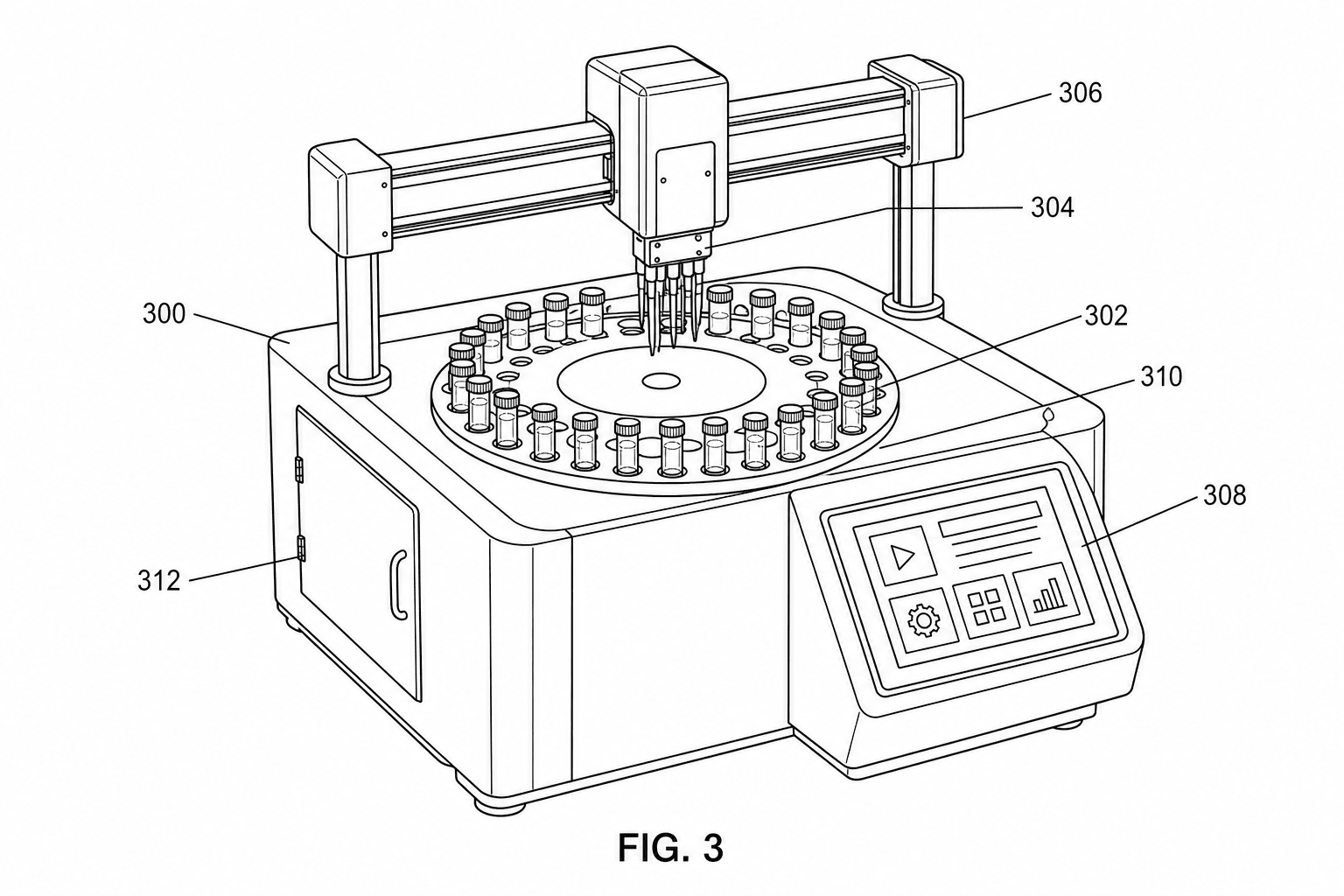

仪器线稿
FIG. 1A 细节图惯例

30 秒答案

装置权利要求 → 芯片或卡盒的平面(俯视)图,加上功能区的放大局部视图和剖视图,采用 FIG. 1、FIG. 1A 惯例。
检测与方法权利要求 → 编号步骤呼应权利要求语言的流程图;仪器权利要求 → 带编号模块的透视线稿。
序列留在序列表里,实验台照片转成线稿——然后在递交前把整套图过一遍检查器。

生物技术附图示例

每个示例都是虚构发明。打开任意一个,用其提示词预填生成器。

哪些图支撑哪些权利要求

生物技术权利要求分装置和方法两类——给每类配上它的图型。

器件权利要求 → 带放大细节的平面图

芯片或卡盒的俯视图作为 FIG. 1,功能区——混合结、反应腔——放大为 FIG. 1A,让通道几何真正清晰可辨。

器件权利要求 → 切过通道的剖视图

切过键合层的剖面,展示通道深度、膜和基片,每种材料用不同的剖面线。

检测与方法权利要求 → 流程图

样本制备、扩增、检测和分析画成呼应权利要求的编号步骤——检测方法权利要求的标准支撑。

仪器权利要求 → 透视线稿

台式仪器画成干净的透视线稿并给模块编号:载物台、光学、流路、控制器——由 CAD 或照片转换而来,绝不以照片递交。

系统权利要求 → 框图

当权利要求横跨硬件和处理时,把仪器、卡盒接口、控制器和分析软件画成标注方块。

会招来审查意见的生物技术附图错误

生命科学附图特有的失败模式。

微观特征没有放大视图

100 µm 的通道在整片芯片比例下就是一条看不见的线。如果权利要求写了通道几何,放大局部视图(FIG. 1A)不是可选项。

方法和器件混在一张图里

把实验步骤的箭头画在芯片平面图上,两边的公开都变得含糊。给方法配自己的流程图,让器件图保持纯结构。

把序列内容画进附图

核苷酸和氨基酸序列属于正式的序列表。把序列画成附图既不满足序列表规则,又堆乱了图组。

把染色照片当附图递交

凝胶图像、荧光显微照片和染色切片都是灰度照片——在实用申请中,没有特殊理由就是异议材料。把相关结构重绘成线稿。

外包生物技术附图 vs PatentFig AI

微流控和仪器对绘图师来说是专家领域——这一点会体现在费率上。

绘图服务

PatentFig AI

平面 + 细节 + 剖面成套

每个视图单独计费

作为一致的图组生成

检测流程图

常常要第二个供应商或队列

与器件附图同一个工作台

照片转线稿

专家费率下的人工重画

上传照片,得到线稿

实验方案修订

每轮 $50–$100,各要数天

对话即改,当天完成

合规检查

取决于供应商

内置六局检查器

典型图组成本(6–10 张)

$600–$2,500

$50/月 · 500 积分 · 约 50 张(每张约 $1)

PatentFig AI 更合适的场景

芯片和卡盒需要平面图、放大细节和剖面组成一套一致的图组
检测方法的流程图要随权利要求修改重新编号
输入是 CAD 导出图、显微图像或白板上的实验方案草图
专利族横跨 USPTO、EPO、CNIPA、JPO 或 KIPO 申请

其他渠道更合适的场景

公开内容是序列数据——那属于序列表,不属于附图
实验数据图必须按记录原样复现
诉讼级图组需要专家认证
