精通外观设计专利图：虚线、表面阴影和基本视图

在知识产权领域，外观设计专利的效力完全取决于其附图。与发明专利不同，发明专利的法律界限由书面权利要求（claims）定义，而外观设计专利的保护范围几乎完全由其视觉呈现决定。在 USPTO（美国专利商标局）看来，线条、阴影和透视图即是权利要求。

对于专利律师和工业设计师来说，在保持战略灵活性的同时实现“充分公开”是一项微妙的平衡工作。高质量的附图不仅能满足审查员的要求，还能防止未来的诉讼漏洞，并确保设计免受侵权者的侵害。

满足完整公开要求的七个必备视图

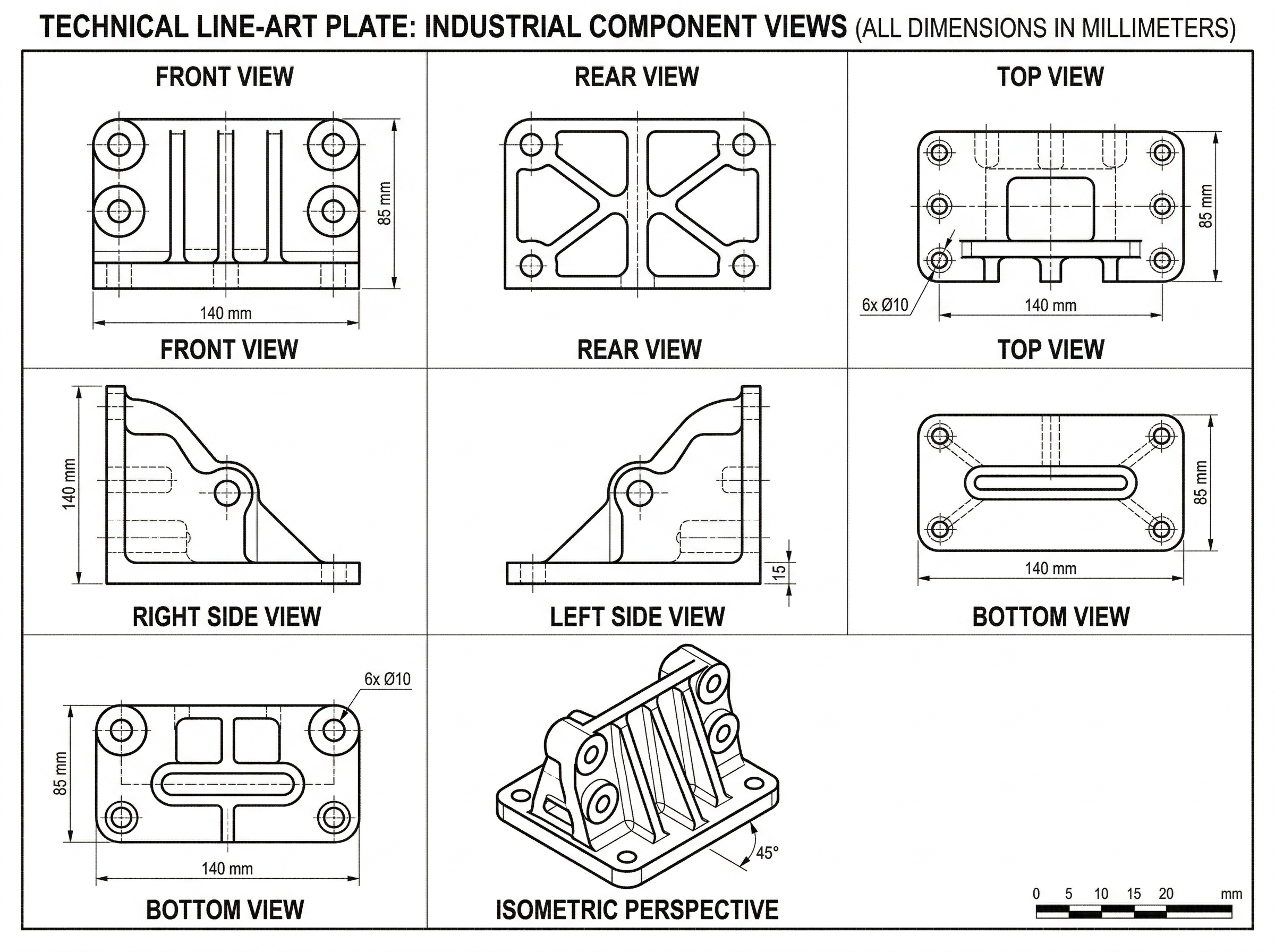

为了满足 USPTO 对外观设计三维外观完整公开的要求，通常需要提供七个标准视图。漏掉任何一个角度都可能在后续审查过程中导致“新事项”（New Matter）驳回，因为你无法添加原始提交文件中不存在的细节。

基本视图包括：

1. 透视图 (Perspective)： 显示物体深度和体积的三维视图。
2. 主视图 (Front)： 正面的直接立面图。
3. 后视图 (Rear)： 主视图的背面。
4. 左视图 (Left Side)： 侧面轮廓图。
5. 右视图 (Right Side)： 相反方向的侧面轮廓图。
6. 俯视图 (Top)： 从上方看到的平面图。
7. 仰视图 (Bottom)： 从下方看到的平面图。

虽然如果某些视图是镜像关系或者是平整且无装饰的（需在说明书中进行适当说明），可以省略这些视图，但提供全部七个视图是确保审查顺利进行的最稳妥路径。

精通虚线：定义权利要求范围

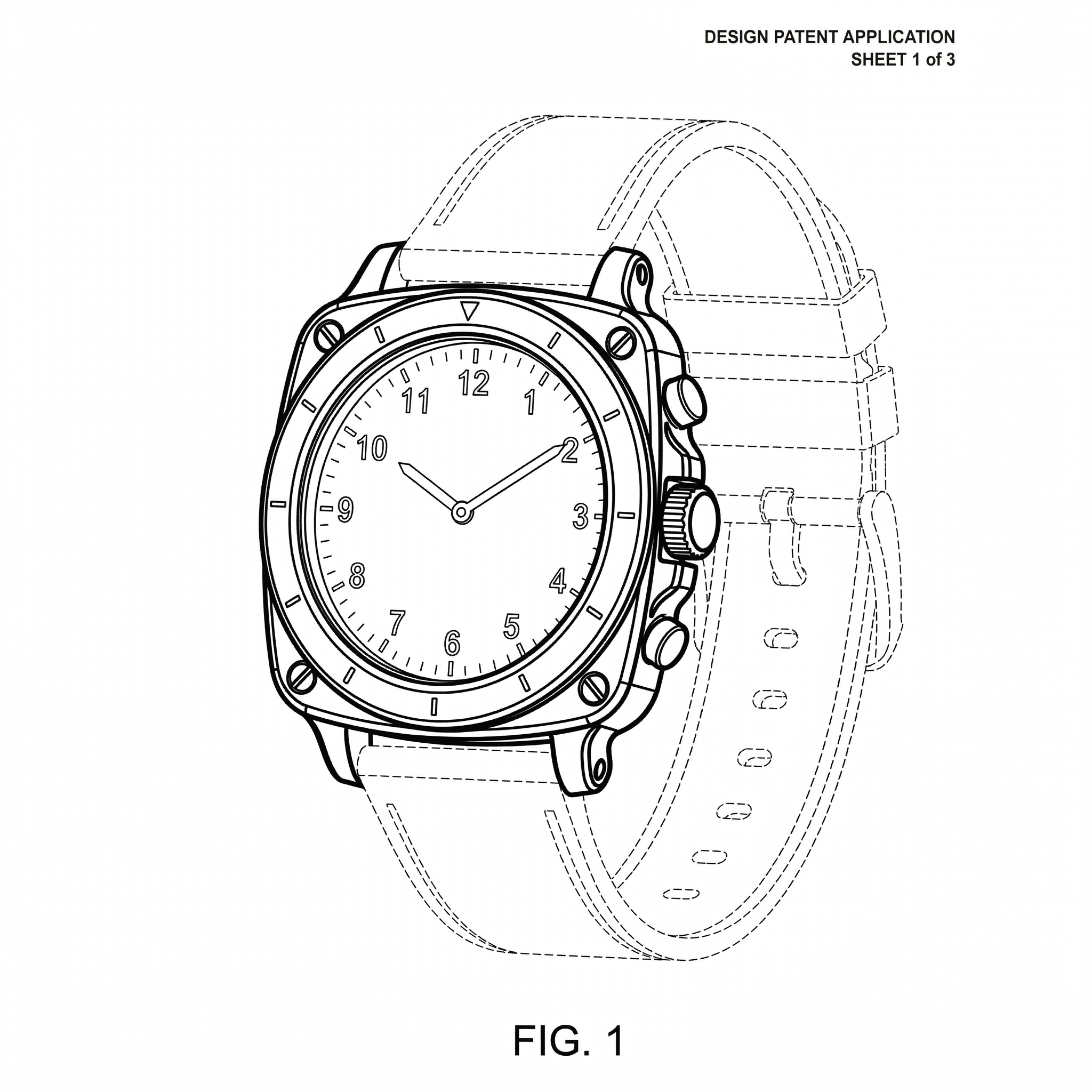

虚线（虚线或点划线）或许是外观设计专利申请中最强大的战略工具。它们允许申请人展示设计所处的环境，而无需将该环境作为受保护设计的一部分进行主张。

有效使用虚线主要有三种方式：

• 未主张的主题 (Unclaimed Subject Matter)： 使用虚线显示产品中不属于你想保护的设计部分。例如，如果你设计了一个新型智能手机充电口，你会用实线绘制充电口，而用虚线绘制手机的其余部分。
• 环境背景 (Environmental Context)： 这些线条显示了设计的使用方式。例如，拖拉机配件可以用实线表示，而拖拉机本身用虚线表示，以提供比例和背景。
• 边界线 (Boundary Lines)： 当不存在物理边缘时，“幻象线”可以定义已主张表面与未主张表面之间的边界。

战略要点：通过使用虚线排除非核心元素，你可以扩大专利的保护范围，使竞争对手更难通过简单地更改未主张的部分来“绕过”你的权利要求。

表面阴影：传达轮廓和材质感

USPTO 要求使用表面阴影来清晰展示设计中任何三维特征的所有表面的性质和轮廓。如果没有适当的阴影，图纸可能会显得扁平，使审查员难以区分凹面、凸面或平面。

标准技术指南包括：

• 线性点画和轮廓阴影 (Linear Stippling and Contour Shading)： 使用细平行线表示曲率。线条在阴影区域应较密，在亮部区域应较疏。
• 透明度 (Transparency)： 用轻微的斜线表示。这对于涉及玻璃、透明塑料或液体的设计至关重要。
• 高抛光饰面 (High-Polish Finishes)： 专门的阴影模式可以代表镜面或金属表面，而不会使图纸显得杂乱。

有效的阴影应提供清晰度，而不是造成混淆。过度阴影可能会遮盖设计的边缘，导致“不明确”（indefinite）驳回。

常见驳回及其避免方法

即使是经验丰富的知识产权运营团队也会遇到 USPTO 112(a) 和 112(b) 条款的驳回。其中大部分源于“内部不一致”。

常见陷阱包括：

• 线宽不一致： 如果一条线在主视图中显示为粗实线，但在透视图中显示为细虚线，将立即引发驳回。
• 特征缺失： 如果俯视图显示了一个在侧视图中没有出现的按钮，则公开内容被视为不完整。
• 轮廓模糊： 如果审查员因为缺乏阴影而无法判断表面是圆弧状还是棱角状，该设计将被视为“不明确”。

为了避免这些问题，在提交之前对所有七个视图进行“逐线”审计。每一个边缘、顶点和阴影都必须在整套图纸中完美对应。

利用 AI 自动化生成外观设计专利图

传统上，将高保真 3D CAD 模型转换为符合 USPTO 标准的线条图是一个手动的、耗时数天的过程，涉及专门的绘图员。这往往在研发到提交的流程中造成瓶颈。

PatentFig 通过自动化生成外观设计专利图改变了这一工作流程。通过利用针对 USPTO 标准训练的 AI，PatentFig 可以接收 3D 模型甚至详细草图，并立即生成所需的七个视图，且具备：

• 所有角度的线宽完美一致。
• 自动应用符合标准的表面阴影和点画。
• 实线与虚线的战略切换，以定义权利要求范围。

对于创始人和知识产权团队来说，这使绘图周期从几天缩短到几分钟，从而实现更快的提交并降低审查成本。通过消除手动描图固有的固有的人为错误，PatentFig 确保了避免 112 条款驳回所需的一致性直接内置于文件中。
