专利黑白线条图：附图标记、引出线，以及审查员到底查什么

一句话总结： 专利附图是一份用黑墨线绘制的法律文件，不是插画。规则狭窄而严苛：纯黑白线条图、纯白背景、不用彩色也不用灰度明暗，附图标记放在部件之外并用引出线连接，同一特征在每幅图里都用同一个编号。本文逐一讲清线条图要求、引出线画法，以及 CNIPA（国家知识产权局）与 USPTO 审查员实际会挑出的具体缺陷，最后附上一份提交前自查清单。

大多数附图被发审查意见，并不是因为画得好不好，而是因为合不合规。审查员不是在给你的制图水平打分，他们只核对一小套形式规则，凡是不达标的就标出来。摸清他们查哪些规则、每条规则为何存在，附图审核就从凭感觉变成了照清单办事。

专利附图为何必须是黑白线条图

最根本的一条规则是：发明（实用）专利附图必须是纯白背景上的黑白线条图。按 USPTO 37 CFR §1.84(a)(1)，附图须用黑墨绘制，线条要持久、粗细均匀、干净、轮廓分明。不能有连续灰调、不能有色块填充、不能有照片质感、边缘也不能有抗锯齿造成的发虚。

这不是审美偏好。专利会在五花八门的系统上被复制、扫描、以很小的尺寸打印，其中一些系统已有几十年历史。一张能经受住这一切的图，必须是二值的——每个像素非黑即白，中间没有过渡。一旦引入灰度，复制系统就得猜该怎么呈现它，细节随之崩塌。

由此直接推出几条结论：

• 不用彩色。 USPTO 只有在依据 §1.84(a)(2) 提出请求、缴费并说明彩色是披露主题的唯一可行方式时才接受彩图。对于绝大多数机械、电学、软件类申请，彩色根本不被允许。CNIPA 同样不接受。
• 不用灰度明暗或渐变。 你不能像产品渲染那样用柔和的灰色渐变去刻画曲面。确有需要表现表面明暗时，要用线条来做——斜向剖面线，或点画（成片的小点）——而不是连续灰调。
• 纯白背景。 不要带米色的纸张质感，不要投影，不要细微的暗角。背景就是白，没有别的。
• 实心黑线，粗细一致。 可见棱边用粗细均匀的实线；不可见棱边用断开的虚线。中心线、剖面线、投影线各有自己约定俗成的画法，但都得是清晰利落的黑色笔触。

CNIPA（国家知识产权局）遵循同样的逻辑。中国审查实践要求附图用均匀、清晰的黑色线条绘制，禁止以灰色调表现明暗，一般情况下也不接受彩色。如果你要在两个法域同时提交，一份干净的二值母版就能两边通用——这正是从一开始就按最严标准制图的全部意义所在。

表现明暗的正确做法

当你确实需要传达曲面或起伏的轮廓时，请使用各受理局认可的线条技法：

• 剖面线——等间距的平行斜线，既可用于表面明暗，也可（以更陡、更规整的角度）用于在剖视图中表示被剖切的材料。
• 点画——成片的小点，曲面背光、转向远处时点更密，朝向光的一侧点更疏。

这两种都能干净地呈现为黑白图，而渐变做不到。如果你的素材是 3D 渲染图或照片，提交前要先把它转成真正的线条图。

附图标记：放在部件之外，绝不压在部件上

凡是你在权利要求和说明书里讨论到的特征，都需要在附图中有一个附图标记，而这个标记摆在哪儿，是审查员核查得最稳的项目之一。

规则是：附图标记要放在部件之外、周围的空白处，用一根引出线（也叫指引线）连到该特征上。数字本身悬空于图外，由引出线负责指向。

落到实操上，这意味着：

• 标记不压线。 标记数字压在棱边、剖面线区域或另一个数字上，就是缺陷。附图缩印之后，叠在一起的数字会变得无法辨认。每个字符周围都要留出清晰的白色余量。
• 标记保持正立。 数字水平书写，与页面同一个朝向（惯常的例外是：放在旋转 90 度的附图上的数字，随该图的朝向走）。不要为了贴合曲线而把数字斜放。
• 标记足够大，缩印后还在。 USPTO 要求附图标记字符高度至少 0.32 厘米（1/8 英寸）。再小就有沦为一团墨点的风险。
• 一个特征，一个编号——处处如此。 同一部件在它出现的每幅图里都用同一个编号，而一个编号一旦分配给某个特征，就绝不能在整件申请的任何地方挪用给另一个特征。

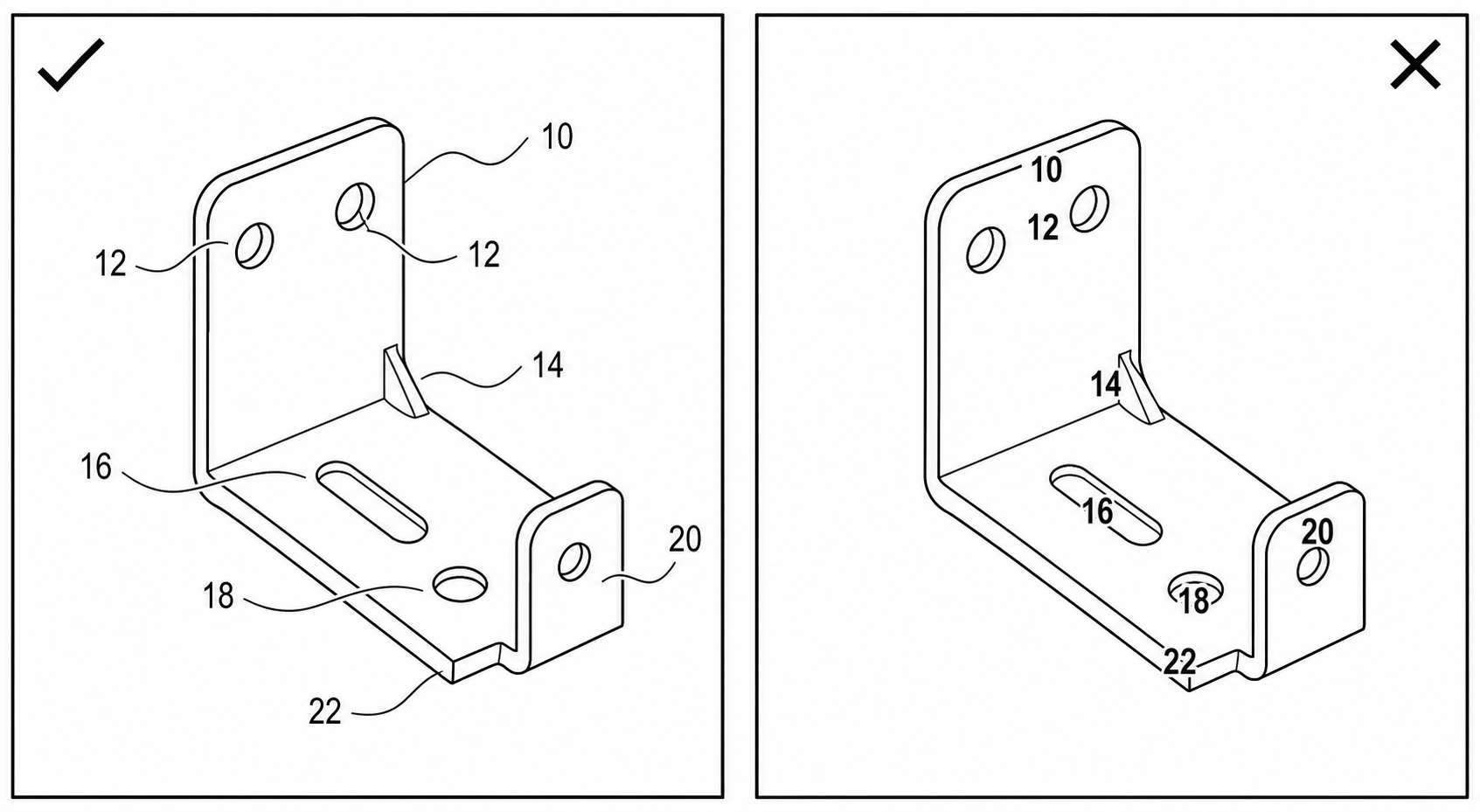

上面那张图展示了这种对比：一个干净落在空白处、用短引出线连到部件上的标记（正确），对照一个挤在线条上、或干脆悬空没有任何引出线的标记（错误）。

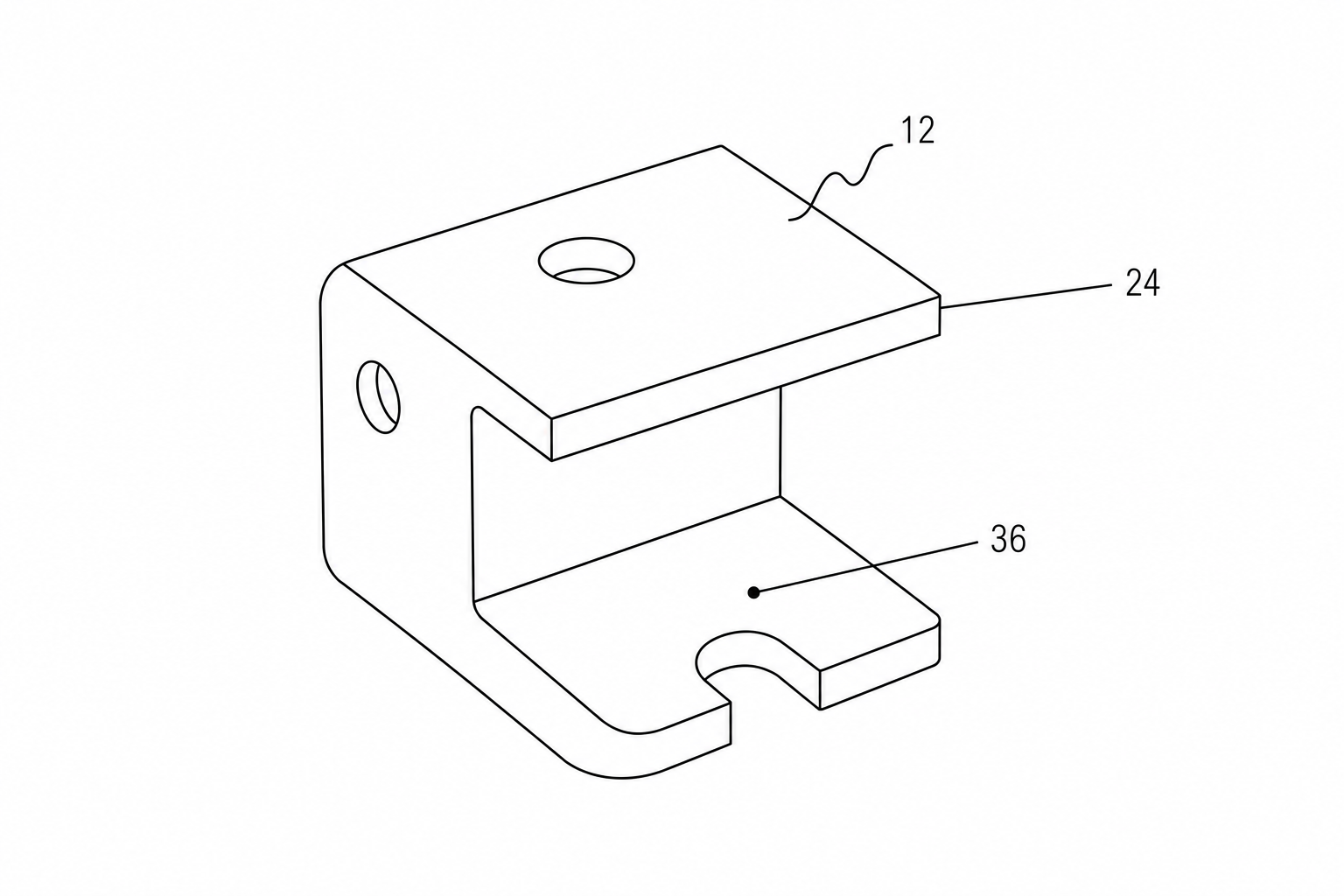

引出线的几种画法以及各自的适用场景

引出线，就是把附图标记连到它所标识特征上的那根细线。约定俗成、受认可的画法有三种，选对了就能消除"这个编号到底指什么"的歧义。

指向边缘的直引出线

一根从数字直接连到部件边缘或轮廓的直线。这是指向某个边界可见、明确具体特征时的默认画法。线接触到边缘就停住，不越界进入部件内部。

带箭头、指向表面的直引出线

当标记指的是一个引出线必须落在其上的表面（而不是能直接触到的边缘）时，用带箭头的引出线指向该表面。箭头表示"就是这个面"，把引出线和尺寸线区分开来。

指向整体部件或区域的波浪形（手绘）引出线

当标记指的是整个部件、一个组件或一片大致区域、而非某个精确的点时，用波浪形引出线——一小段手绘的曲线笔触。因为它在视觉上明显区别于任何直的作图线，所以不会被误认成剖面线、中心线或尺寸线。只要指向的是一片区域、而非单条边缘或单个表面，就用它。

所有引出线还共同遵守几条规则：

• 尽量短，并且能避免就不要相互交叉。
• 与线条图同样是黑色、同样的粗细（通常取较细的投影线笔触），这样它读起来是辅助元素，而不是结构本身。
• 数字坐落在引出线外侧那一端，处于清晰的空白里。

CNIPA 与 USPTO 审查员实际会驳回什么

附图缺陷集中在一组可预测的问题上。提交前请逐项扫一遍：

1. 彩色或灰度明暗。 任何连续灰调、色块填充或照片式渐变，包括未经转换就直接贴进来的截图和 3D 渲染图。对策：转成真正的二值黑白线条图，需要表现明暗的地方用剖面线或点画。
2. 背景非白或带纹理。 发黄的扫描件、纸纹、投影或背景填充。背景必须是纯白。
3. 标记压线。 附图标记叠在棱边、剖面线或其他数字上，导致辨认不清。标记必须在部件之外，周围留出清晰的白色余量。
4. 缺引出线。 数字飘在部件附近却没有任何线连接，让它到底指哪个特征变得含糊。
5. 缺附图标记。 说明书讨论到的某个特征，却没有任何附图里有对应的标记——或者反过来，附图里出现的某个标记，说明书里从未提及。附图与说明书文字必须严丝合缝地对应。
6. 标记重复或前后矛盾。 同一个编号用在两个不同特征上，或同一特征在不同附图里挂着不同编号。这是最常见的缺陷之一，也是图分开绘制或编辑时最容易混进来的。
7. 跨图编号不一致。 某部件在图 1 里标 12，到图 3 里却误标成 120。跨图一致性是对整套图统查的，不是一幅一幅各查各的。
8. 线宽与质量问题。 线条太淡、太细，本该实线的地方断开，或粗细不均；以及低质量栅格导出带来的抗锯齿（发虚）边缘。
9. 标记太小。 低于最小字符高度，缩印后直接消失。

CNIPA 的缺陷与上面高度重合：线条粗细均匀、不用灰调明暗、不用彩色、画面干净，以及附图标记除非说明书中已描述否则不得使用、且自始至终指代同一特征。结论是：一套严谨、做工扎实的图能同时过两个局，而一套马虎的图则两边都过不了。

提交前自查清单

每套图在提交前都过一遍这份清单：

• 所有线条都是实心黑色、背景是纯白——无彩色、无灰度、无渐变、无纹理。
• 提交分辨率下附图为二值；边缘清晰利落，不抗锯齿、不发虚。
• 如有表面明暗，一律用剖面线或点画，绝不用连续灰调。
• 每个附图标记都在部件之外、处于清晰空白处，每个字符周围都有余量。
• 没有任何标记压在线条或另一个标记上。
• 每个标记都用合适的引出线连到其特征上（指向边缘用直线，指向表面用带箭头直线，指向整体部件或区域用波浪线）。
• 标记正立，且达到最小高度（USPTO 要求 ≥ 0.32 厘米）。
• 同一特征、同一编号贯穿每幅图；没有编号被挪用给另一个特征。
• 附图里的每个标记都在说明书中出现，反之亦然。
• 线宽均匀；可见棱边用实线，不可见棱边用虚线，剖面线打得正确。
• 每幅图都有标号（图 1、图 2……，或 FIG. 1、FIG. 2……）并连续编号。

至于各受理局的具体细节——图纸幅面、页边距、视图标注，以及分别约束这些事项的 §1.84 各分项——审核时请把专利附图要求这份参考开着，最后再用 USPTO 专利附图检查器验证终稿文件。

PatentFig AI 如何帮上忙

PatentFig AI 从一开始就把专利附图生成为黑白线条图——笔触干净、线宽均匀、背景纯白，免去你事后在彩色渲染图上硬补合规的麻烦。你可以生成多视图整套图与流程图，把已有素材转换、增强或矢量化为可直接提交的线条图，还可以用对话式修改来添加、移动、重排附图标记并调整引出线，全程无需重画。内置的附图检查器会在缺陷送到审查员面前之前，先帮你揪出标记摆放、标记缺失或重复、明暗处理和背景方面的问题。

准备好做出一套合规图了吗？打开专利附图生成器，从一段描述、一张草图或一个 CAD 导出文件开始——然后在提交前把它跑一遍检查器。
