IA de conversion de photo en dessin de brevet : Un flux de travail pratique

L'essentiel (TL;DR) : Une photo ne se dépose jamais telle quelle (37 CFR 1.84) : elle sert de source à un dessin au trait extrait par IA, puis nettoyé dans Inkscape et exporté en TIFF binaire 600 DPI ou PDF vectoriel. La qualité de la photo fait tout — fond uni, éclairage diffus, angle perpendiculaire, 12 MP ou plus, produit remplissant 60-80 % du cadre ; comptez environ une heure pour trois vues avec de bonnes photos, deux à trois heures avec de mauvaises. L'IA ne peut pas déduire les coupes, les vues éclatées ni les mécanismes cachés : complétez avec la CAO ou un croquis.

Une photo de produit porte des informations sur la forme, les proportions et les relations de surface qu’une commande textuelle ne peut pas fournir. C’est aussi la pire source possible pour une figure de brevet finale — elle est pleine de couleurs, d’ombres, de reflets, de marquages et de bruits de fond que chaque office de brevets interdit. Le travail dans ce pipeline consiste à convertir le contenu structurel de la photo en un dessin au trait propre tout en jetant tout le reste.

Dessin au trait de brevet vs Dessin au trait de manuel de produit

Deux tâches différentes qui partagent un format de sortie. Le dessin au trait de brevet sert de dossier de dépôt : repères numériques, vues des figures, structure supportant les revendications, vérifications à l’exportation. Le dessin au trait de manuel de produit sert à la compréhension de l’utilisateur : panneaux d’étapes, flèches, avertissements, étiquetage des pièces pour l’utilisation.

Si l’objectif est une demande de brevet, utilisez photo de produit vers dessin au trait de brevet. Si l’objectif est un manuel, un guide de démarrage rapide, une IFU, une fiche d’installation ou une instruction d’assemblage, il s’agit d’un flux de travail différent — plus proche des conventions ManualFig que de PatentFig.

La distinction est importante car les choix structurels divergent. Une figure de brevet montre ce qui est revendiqué ; une figure de manuel montre ce que l’utilisateur fait. Le même produit peut nécessiter des figures différentes pour chaque cas.

La qualité de la photo détermine la qualité du résultat

L’extraction de lignes par IA a des limites strictes fixées par l’entrée. Une bonne photo produit un premier jet exploitable ; une mauvaise photo produit un résultat qui nécessite plus de nettoyage qu’un nouveau dessin n’en aurait pris.

Ce qu’est une "bonne" photo

Problèmes de photo courants

Une demi-heure passée sur l’éclairage et l’arrière-plan permet généralement de gagner une heure sur le nettoyage par IA.

Mise en place d’une session photo rapide pour brevet

Vous n’avez pas besoin d’équipement de studio. Trois configurations pratiques :

L’installation près d’une fenêtre

Placez le produit sur une feuille de papier blanc ou du vinyle mat près d’une fenêtre orientée au nord pendant la mi-journée. Diffusez la lumière à travers un rideau transparent ou un tissu blanc fin. La lumière diffuse de la fenêtre produit des ombres douces et propres que l’IA gère bien. Appareil photo de téléphone, angle perpendiculaire, appuyez pour faire la mise au point sur la surface du produit.

L’installation avec tente de lumière

Une tente de lumière pliable à $30 sur Amazon fonctionne pour tout produit de moins de 30 cm. Intérieur blanc, deux lampes LED sur les côtés opposés, angle de prise de vue par le haut ou de face. Le résultat est très propre pour l’extraction par IA.

L’installation sur bureau

Dernier recours, mais fonctionnel. Surface de bureau blanche unie ou grande feuille de papier. Deux lampes de bureau positionnées à 45° de chaque côté, toutes deux à la même hauteur. L’éclairage croisé élimine les ombres unilatérales. Appareil photo de téléphone, perpendiculaire, exposition manuelle si disponible.

Pour les trois configurations, photographiez le même produit sous les angles requis par le brevet — généralement de face, deux côtés, de dessus, en perspective, et tout angle de coupe transversale requis (les coupes transversales ne peuvent pas être photographiées ; elles proviennent de la CAD ou d’un croquis).

Extraction de lignes par IA : ce qui fonctionne bien

L’étape de l’IA prend une photo propre et produit un dessin au trait de style brevet. Les opérations fiables :

• Extraction des contours. La silhouette du produit et les limites de surface majeures sont extraites sous forme de lignes noires.
• Suppression de l’arrière-plan. Grain de bois, texture de tissu, ombre de la mise en scène — tout est retiré.
• Aplatissement des couleurs. Un boîtier en plastique rouge devient un dessin au trait en noir et blanc sans remplissage.
• Simplification des détails de surface. La texture, les dégradés et l’ombrage sont réduits ou supprimés.
• Séparation de produits multiples. Si la photo contient deux produits, l’IA peut les séparer en figures distinctes.

Ce que l’IA perd ou invente

Les opérations peu fiables nécessitent une révision humaine :

• Pièces internes cachées. Une photo d’un boîtier fermé ne montre rien de l’intérieur. L’IA n’invente pas l’intérieur — elle le laisse vide. La figure de brevet peut nécessiter une coupe transversale que l’IA ne peut pas déduire de cette photo.
• Proportions exactes. L’extraction de lignes peut modifier les dimensions de quelques pour cent. Si la revendication spécifie un rapport longueur/largeur, vérifiez par rapport à la source.
• Repères numériques. L’IA ajoute parfois des numéros candidats qui ne correspondent pas à la description. Supprimez-les et ajoutez les repères de la table de référence de la description.
• Confusion entre couture et ligne de surface. Une couture entre deux pièces ressemble à une ligne de surface sur une photo. L’IA peut les fusionner. Vérifiez chaque ligne manuellement.
• Fixations inventées. Si une vis ou un rivet est partiellement visible derrière un reflet, l’IA peut le "compléter" en une fixation clairement dessinée que la photo ne montrait pas réellement. Vérifiez par rapport à la documentation source de l’inventeur.
• Distinction des matériaux. Deux pièces dans des matériaux différents (capuchon métallique sur corps en plastique) se ressemblent dans un dessin au trait. La figure de brevet peut nécessiter des hachures ou une annotation pour les distinguer.

Exemple de flux de travail de la photo à la figure

Un outil électroportatif avec pour objectif trois vues : face, côté et perspective.

Étape 1 : prenez trois photos. Même éclairage, même fond, même distance, mais rotation de 90° entre la face et le côté, et inclinaison de 30° vers le haut pour la vue en perspective. Enregistrez chacune en pleine résolution.

Étape 2 : téléchargez chaque photo dans le générateur de photo en dessin de brevet. Une par une. Attendez le résultat du dessin au trait.

Étape 3 : examinez chaque résultat pour détecter les modes de défaillance mentionnés ci-dessus. La vue de face doit montrer le contour du boîtier, la gâchette, le mandrin et tous les évents visibles. La vue de côté doit s’aligner avec la vue de face à la même échelle. La perspective doit correspondre au même axe que le côté.

Étape 4 : chargez chaque dessin au trait SVG dans Inkscape. Exécutez les étapes de nettoyage du guide CAD vers SVG — normalisez les épaisseurs de ligne, supprimez les couleurs, convertissez le texte en tracés. Ajoutez les repères numériques de la description.

Étape 5 : disposez les trois vues sur une page A4 à l’intérieur du rectangle de vision. Ajoutez les désignations de figures sous chaque vue. Consultez le guide des règles de marges pour les dimensions du rectangle de vision par office.

Étape 6 : exportez en PDF vectoriel ou en TIFF binaire à 600 DPI. Passez par Figure Checker avant le dépôt.

Temps total pour trois vues à partir de photos propres : environ une heure. À partir de photos médiocres : deux à trois heures, principalement du nettoyage.

Quand une photo ne suffit pas

Les photos seules ne peuvent pas produire :

• Coupes transversales. Utilisez la CAD, un croquis à la main ou une commande explicite à PatentFig AI décrivant le plan de coupe et ce qu’il traverse.
• Vues éclatées. Utilisez la CAD si disponible, ou photographiez le produit démonté avec les pièces disposées dans l’ordre d’assemblage. L’IA peut ensuite les organiser en une vue éclatée, mais la photo du démontage est la source.
• Mécanismes cachés. Utilisez la CAD, un croquis de l’intérieur ou une description du mécanisme pour que l’IA puisse générer à partir de là.
• Organigrammes de méthodes. Les photos sont inutiles ici. Utilisez une description textuelle des étapes.

Une demande de brevet pour un produit modérément complexe nécessite souvent des photos plus des croquis plus des sorties CAD. Les photos traitent la structure extérieure, les croquis traitent l’intention intérieure, la CAD traite les coupes transversales.

Quand la photo seule suffit

Pour certaines inventions, les photos sont suffisantes :

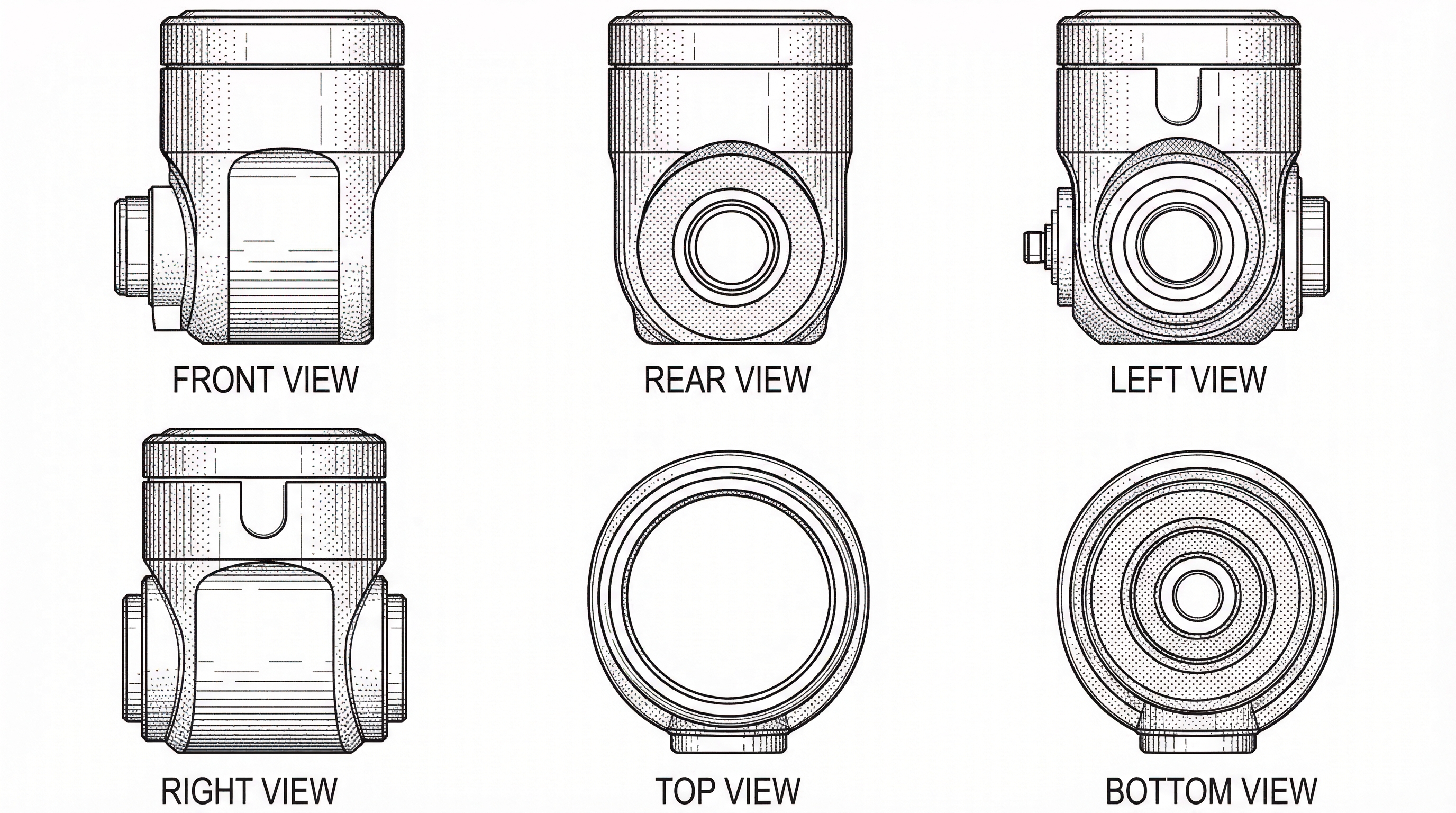

• Brevets de dessins et modèles portant sur la surface. La surface visuelle est ce qui est revendiqué. Des photos converties en dessins au trait (avec des lignes pointillées pour l’environnement non revendiqué) suffisent souvent.
• Inventions d’utilité simples sans mécanisme caché. Une nouvelle poignée, un clip ou une texture de surface peuvent être entièrement montrés à partir de photos.
• Demandes provisoires. Les demandes provisoires de l’USPTO ne nécessitent pas de dessins formels ; un dessin au trait dérivé de photos convient parfaitement pour la date de priorité.

Le point de rupture : si le langage des revendications se réfère à des caractéristiques visibles de l’extérieur uniquement, les photos sont généralement suffisantes. Si le langage des revendications fait référence à une structure interne, des mécanismes cachés ou des étapes de procédé, les photos doivent être complétées.

Supprimer le marquage (branding) avant l’extraction

La plupart des photos de produits comportent un logo quelque part. La manière la plus propre de gérer cela dépend de l’emplacement du logo :

• Logo sur une face séparée. Refaire la photo sous un angle qui le cache.
• Logo gravé dans une surface. Supprimer avec un logiciel de retouche photo avant l’extraction par IA, ou retirer dans le SVG après l’extraction.
• Logo imprimé sur une étiquette amovible. Retirer l’étiquette avant la prise de vue.
• Logo moulé dans le produit. Refaire la photo du prototype sans marque s’il en existe un, ou accepter que le logo doive être effacé après l’extraction par IA.

L’office des brevets se moque que le prototype de l’inventeur ait eu un logo. Il se soucie que la figure n’en montre pas. Supprimez-le avant le dépôt.

La photo comme source, pas comme maître

Conservez la photo originale à côté du SVG et de la copie finale du dépôt. Lorsqu’une modification de revendication change les caractéristiques qui doivent être montrées, la photo vous permet de régénérer la figure avec une emphase différente. Le dessin au trait par IA est un artefact dérivé, pas la source de vérité.
