Préparer un jeu cohérent de dessins de design patent
Chaque vue reprend la même forme revendiquée, sans variation de contour ni de détail.
- Sept vues pour les dépôts américains
- Contours et détails cohérents entre vues
- Traits interrompus pour les éléments non revendiqués
- Ombrage uniforme sans références de pièces
Les dessins définissent l’apparence revendiquée
- Les caractéristiques ornementales revendiquées restent en trait plein; l’environnement ou les parties exclues suivent une convention interrompue uniforme.
- Avant dépôt, comparez chaque vue à la même référence afin qu’aucun contour n’apparaisse ou ne disparaisse d’une figure à l’autre.

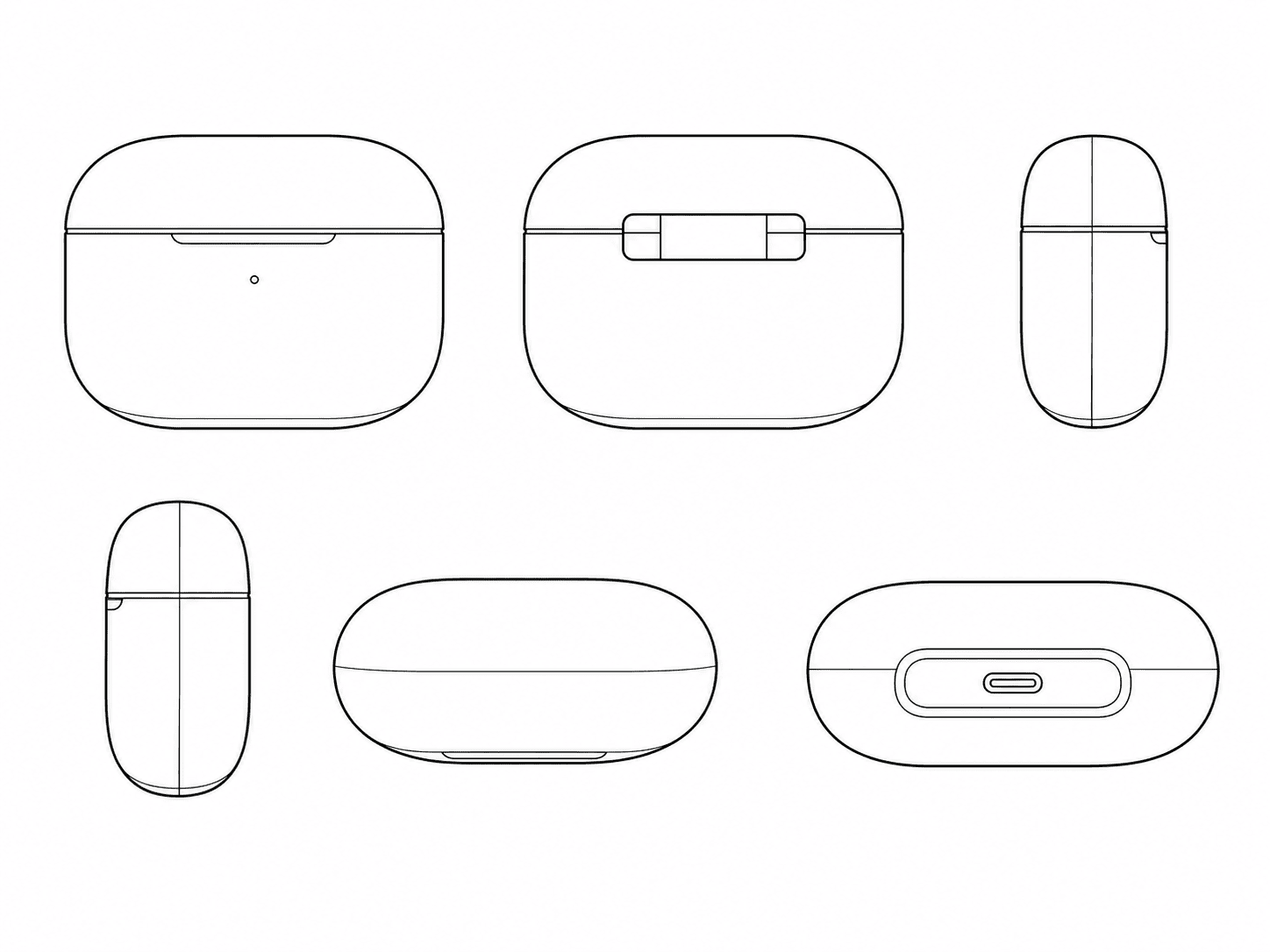

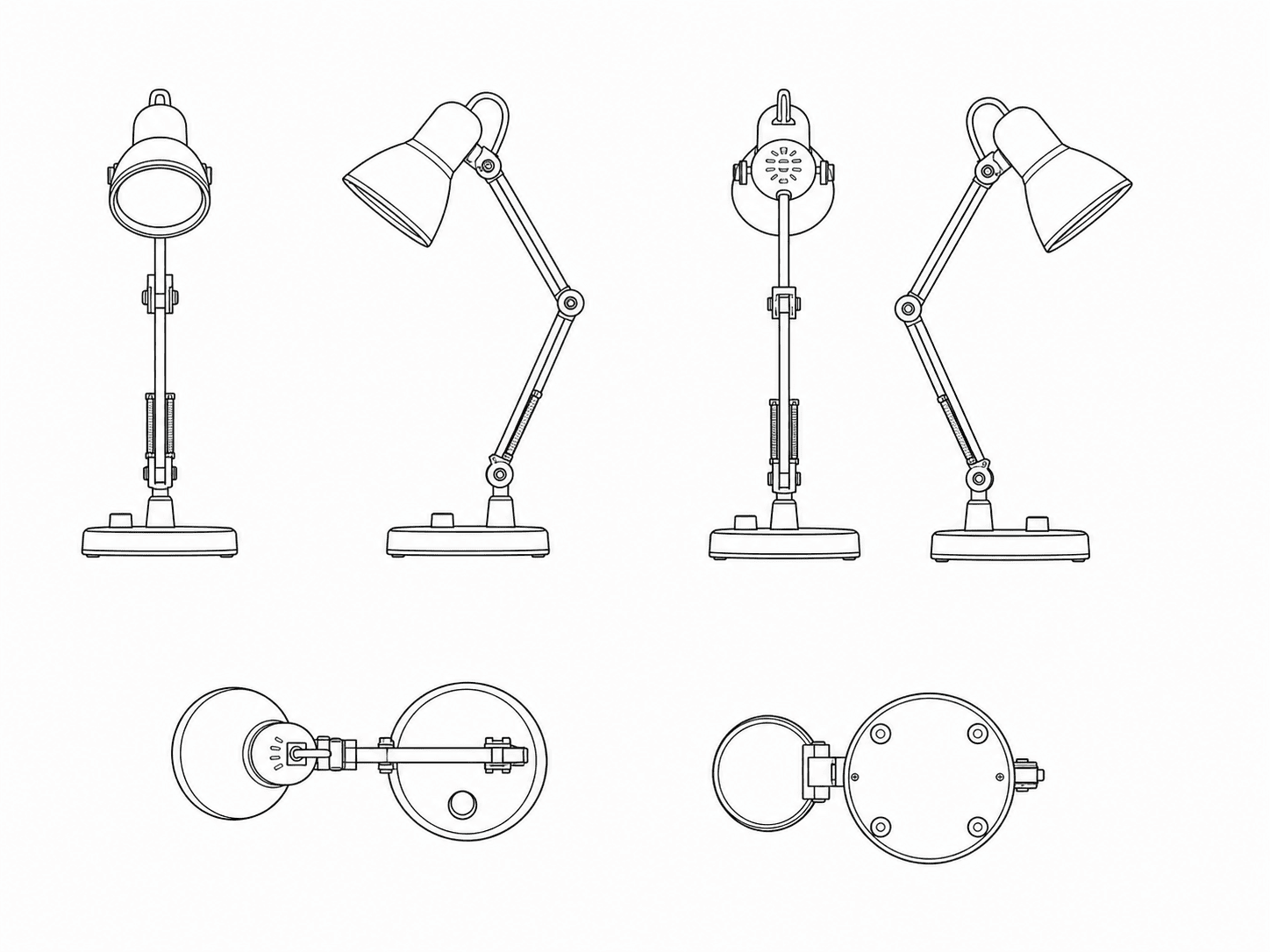

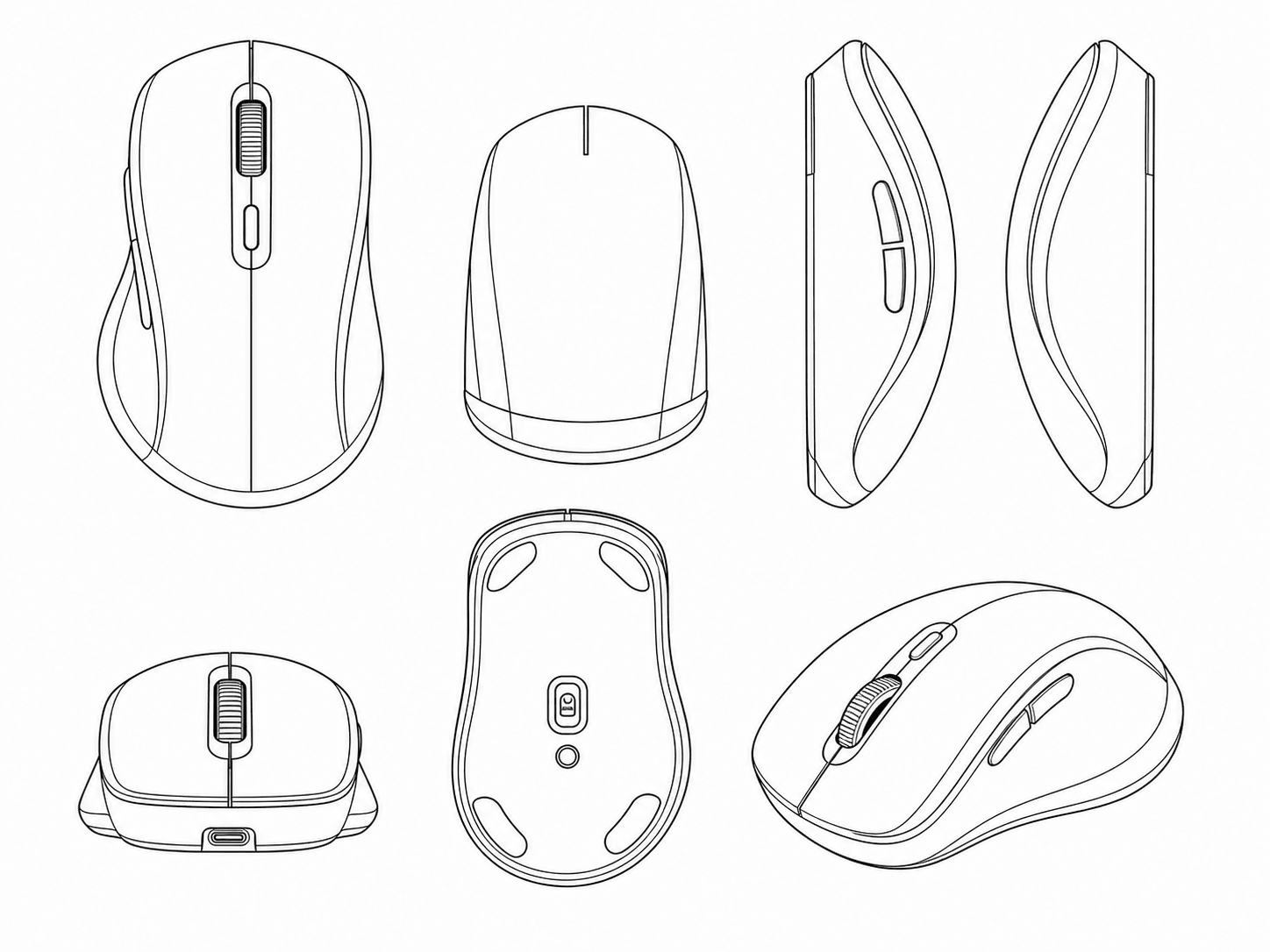

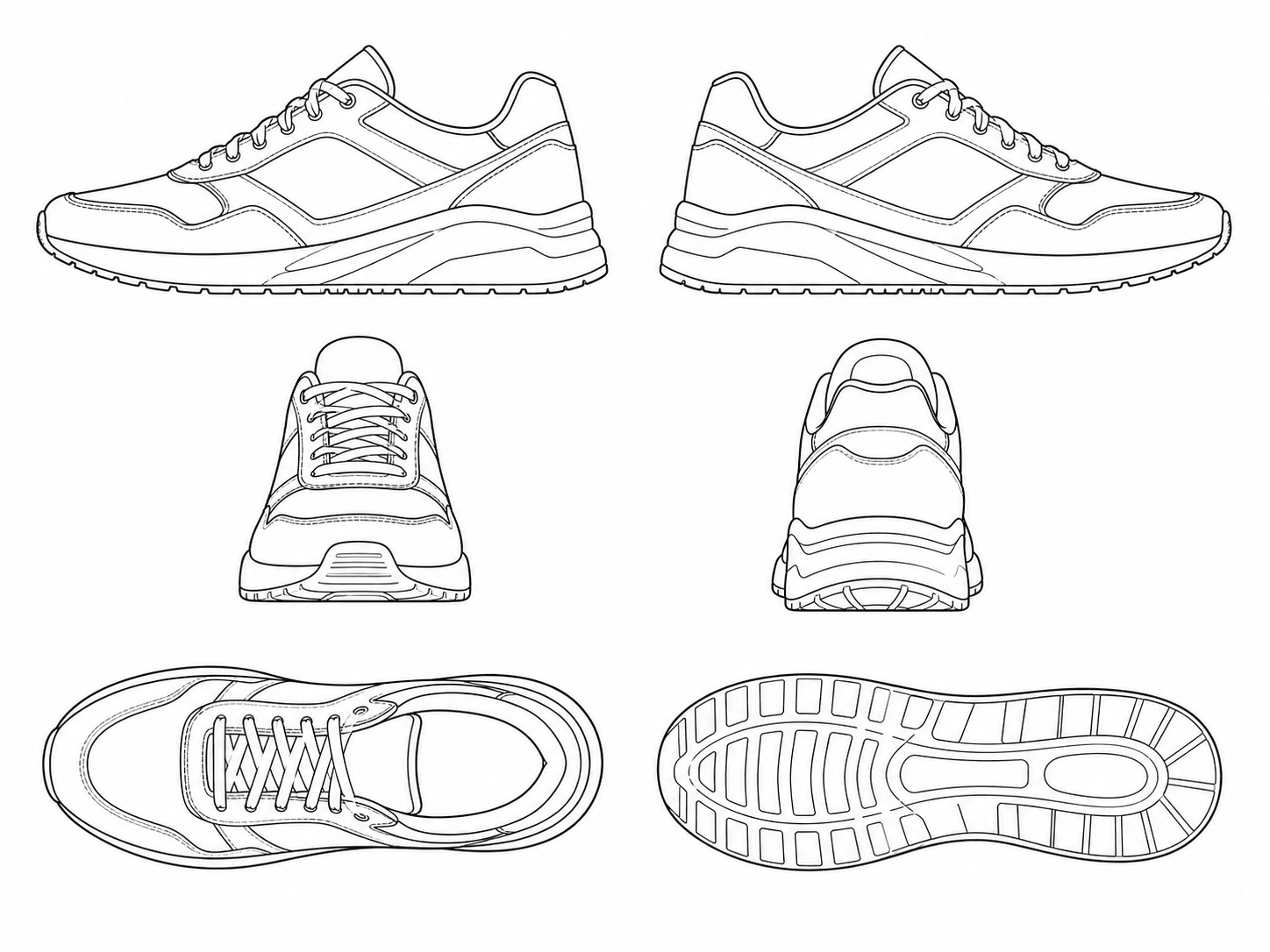

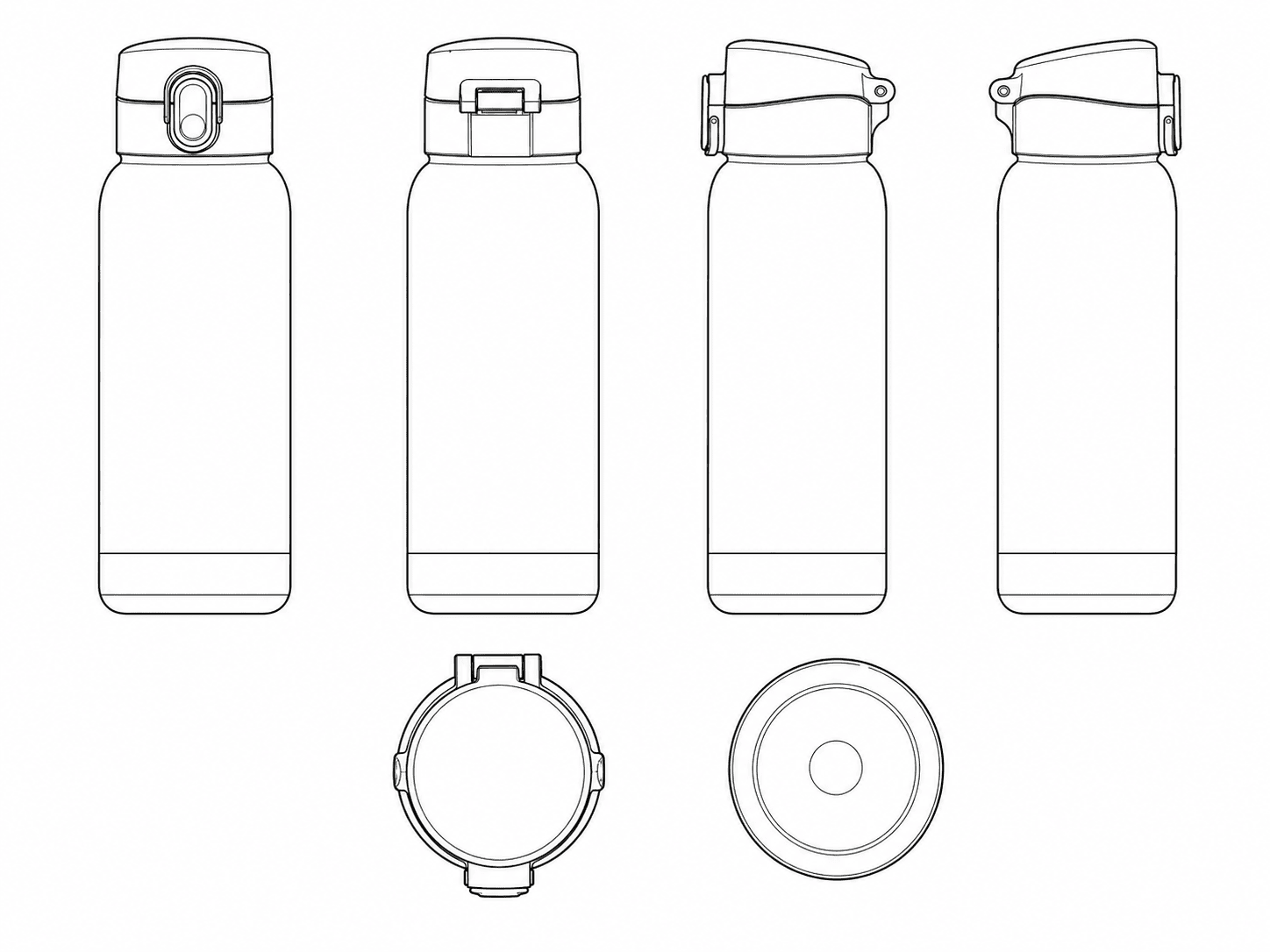

Exemples de dessins de design
Produits fictifs en jeux de vues cohérents — le format requis par les brevets de design — plus les trois conventions qui décident des dépôts de design : traits interrompus, ombrage de surface et cohérence entre vues. Ouvrez-en un pour préremplir le générateur.
Décliner toutes les vues depuis une même géométrie
Le jeu doit représenter un seul design, et non l’assemblage de références légèrement différentes.
1
Choisir une référence fiable
Privilégiez un rendu CAO, une photo ou un croquis sans forte déformation ni zone essentielle masquée.
2
Aligner les six vues orthogonales
Face, arrière, côtés, dessus et dessous doivent partager proportions, jonctions, ouvertures et rayons.
3
Ajouter la perspective
La perspective montre le volume sans inventer de caractéristique absente des autres vues.
Maîtriser le langage graphique de la revendication
Traits interrompus et ombrage influencent la lecture juridique de l’apparence; ils ne sont pas décoratifs.
Séparer revendiqué et non revendiqué
Les contours revendiqués restent pleins; l’environnement et les parties exclues utilisent la même convention interrompue.
Uniformiser l’ombrage
Réservez traits d’ombre ou pointillés à la forme et au caractère de surface, de manière identique dans les vues concernées.
Retirer les annotations techniques
Un jeu de design patent ne comporte normalement ni numéros de pièces, ni traits de repère, ni légendes fonctionnelles.
Relire le jeu comme une seule divulgation
Comparez les vues caractéristique par caractéristique et faites valider la portée avant le dépôt.
Contrôler la continuité des contours
Rayons, conicités, ouvertures, joints et saillies doivent se retrouver dans toutes les vues pertinentes.
Contrôler le statut des traits
Une même caractéristique ne doit pas passer du trait plein au trait interrompu sans choix explicite.
Tenir compte du pays et du conseil
Les pratiques varient selon l’office; le logiciel aide à produire les dessins mais ne remplace pas l’analyse juridique.
Logiciel de dessins pour design patent
FAQ dessins de design
Commencer un jeu cohérent de vues
Importez la photo, le rendu ou le croquis qui représente le plus fidèlement le design.
