Comment vérifier la conformité des dessins de brevet avant le dépôt

L'essentiel (TL;DR) : Avant le dépôt, passez vos figures par une vérification en 12 étapes couvrant six catégories : feuille A4 (210 × 297 mm) avec marges PCT de 2.5 cm en haut et à gauche, 1.5 cm à droite et 1.0 cm en bas ; export à 300 DPI minimum (600 recommandé) en mode binaire ; chiffres de référence d'au moins 0.32 cm cohérents avec la description ; et aucun élément superflu (logos, filigranes, cadres). Faites d'abord les contrôles peu coûteux (feuille, formats, quelques minutes), puis les contrôles structurels (chiffres, vues) qui évitent les Office Actions les plus longues à résoudre. Pour une vérification automatique, utilisez le vérificateur de figures.

La partie coûteuse d'un rejet de dessin de brevet n'est pas le nouveau tracé. C'est le cycle de réponse : récupérer un dossier inscrit au rôle auprès de l'office, briefer l'illustrateur sur les changements, obtenir l'approbation de l'avocat et redéposer dans le délai de réponse. Un contrôle rapide des marges avant le dépôt permet d'éviter un cycle de réponse de plusieurs semaines après le dépôt.

Les six catégories qui importent

Presque toutes les objections formelles entrent dans l'une de ces six catégories. Mémorisez ces catégories et l'ordre d'exécution avant toute règle spécifique.

1. Feuille — taille du papier, orientation, marges, numérotation des feuilles
2. Lignes — épaisseur de trait, couleur, uniformité, densité, règles d'ombrage
3. Chiffres — cohérence des numéros de référence, hauteur, police, placement des traits de rappel
4. Vues — étiquettes des vues, discipline des coupes transversales, conventions des vues éclatées, règles de perspective
5. Formats — format de fichier (PDF, TIFF, SVG), DPI, polices intégrées, profil de couleur
6. Contenu — éléments superflus (logos, filigranes, bordures décoratives), support des revendications, utilisation des lignes pointillées

Les catégories "peu coûteuses" (feuille, formats) ne coûtent rien à vérifier et permettent d'éviter le plus gros volume de rejets. Les catégories "coûteuses" (chiffres, contenu) prennent plus de temps mais évitent les rejets qui retardent la réponse à une Office Action. Traitez les catégories peu coûteuses en priorité.

Une vérification en 12 étapes avant l'exportation

C'est la séquence que nous recommandons avant toute soumission. Elle couvre les six catégories par ordre de coût.

Contrôles de feuille (2 minutes)

1. Taille de page. A4 (210 × 297 mm) par défaut. Letter (8.5 × 11 in) uniquement pour les dépôts USPTO sans équivalent PCT ou étranger.
2. Orientation. Portrait, sauf si la figure nécessite un format paysage. Le haut des figures en paysage fait face au bord gauche de la feuille.
3. Marges. Spécification PCT : 2.5 cm haut, 2.5 cm gauche, 1.5 cm droit, 1.0 cm bas. CNIPA : 1.5 cm bas. JPO : 2.0 cm tout autour.
4. Numérotation des feuilles. En haut au centre, format n/N (ex: 3/12). Requis pour les dessins de plusieurs feuilles selon la PCT Rule 11.7(b).

Consultez le guide dédié sur les règles de marges pour les dessins de brevet pour le détail complet par office.

Contrôles de format (3 minutes)

5. Format de fichier. PDF vectoriel de préférence. TIFF Group 4 à 600 DPI acceptable pour le dessin au trait raster.
6. DPI. 300 minimum, 600 recommandé pour le raster. Les PDF vectoriels n'ont pas de DPI — vérifiez qu'ils n'ont pas été aplatis en une seule image.
7. Mode de couleur. Binaire (1-bit) pour le dessin au trait, niveaux de gris 8-bit pour les vues ombrées. Pas de couleur sans requête spécifique (color-drawing petition).
8. Polices intégrées. Convertissez les numéros de référence en contours (outlines) pour supprimer la dépendance aux polices.

Voir les exigences de DPI pour les figures de brevet pour les préréglages d'exportation qui survivent au scan de l'USPTO.

Contrôles structurels (10-15 minutes par ensemble de dessins)

9. Cohérence des numéros de référence. Chaque numéro apparaissant sur la figure doit figurer dans la description, et vice versa. Pas de doublons, pas d'oublis.
10. Hauteur des chiffres. L'USPTO exige un minimum de 0.32 cm (1/8 inch). L'EPO et le PCT utilisent le même seuil.
11. Étiquettes des vues. "FIG. 1", "FIG. 2A", "FIG. 2B" ou l'équivalent en langue locale. En dessous de la figure, pas à l'intérieur du cadre de dessin.
12. Éléments superflus. Pas de logos d'entreprise, pas de filigranes, pas de cadres décoratifs, pas d'étiquettes de numéros de pièces qui ne sont pas des numéros de référence.

La rigueur de chaque office face aux défauts

Basé sur les directives d'examen publiées et les comportements en matière de formalités observés dans les cabinets. Il s'agit d'une cartographie qualitative, pas d'une étude statistique — utilisez-la pour planifier vos efforts, pas comme une preuve.

Quelques points à retenir :

• Le KIPO valide lors du téléchargement. Le portail bloque les violations de marges et de DPI avant même que le fichier n'atteigne un examinateur. Un ensemble de dessins propre passe silencieusement ; un ensemble limite est rejeté en quelques secondes. Cela fait du KIPO le plus strict en pratique et le plus facile à valider proprement.
• Le PCT/IB se soucie surtout de la numérotation des feuilles et de l'uniformité de l'épaisseur des traits. Le travail de l'IB est de publier une brochure PCT propre ; la numérotation et l'épaisseur des traits sont essentielles pour la publication.
• Le JPO est le plus clément. L'examen des dessins du JPO est largement automatisé sur le portail et traite la plupart des défauts comme des corrections informelles plutôt que comme des Office Actions formelles. Cela dit, les dépôts de dessins et modèles au JPO sont stricts sur la discipline des lignes pointillées.

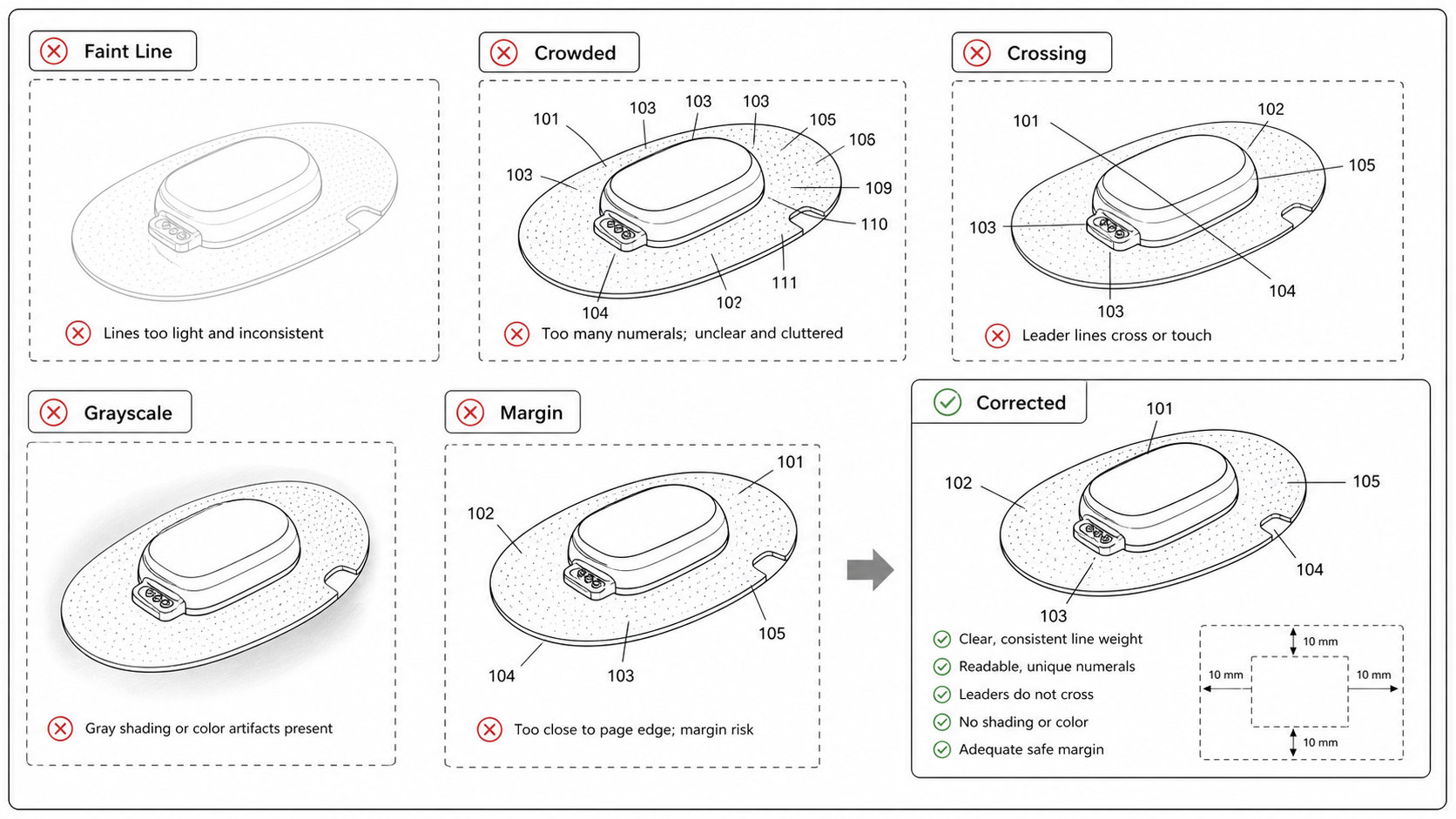

Échecs peu coûteux, échecs coûteux

Certains défauts sont mécaniques et prennent quelques minutes à corriger. D'autres sont structurels et coûtent des jours.

Effectuez d'abord les contrôles d'échecs peu coûteux, corrigez-les tous, puis passez aux contrôles structurels. Une figure qui échoue aux tests de marges et d'épaisseur de trait passe rarement les contrôles structurels — corriger les défauts simples révèle souvent les défauts structurels.

La discipline des numéros de référence

Les échecs liés aux numéros de référence sont la source la plus courante d'Office Actions dans notre échantillon. Les modes de défaut :

• Numéros en double. Le même numéro désigne deux composants différents (10 utilisé pour le boîtier et pour un bouton).
• Dérive entre les figures. Le numéro 14 est le capuchon dans la FIG. 1 et la cartouche dans la FIG. 3.
• Absent de la description. Un numéro apparaît dans la figure sans mention correspondante dans la description écrite.
• Fantôme dans la description. La description fait référence au « verrou 22 » mais aucun élément 22 n'apparaît dans les figures.
• Hauteur hors plage. Chiffres de moins de 0.32 cm sur la copie imprimée.
• Traits de rappel croisés. Les lignes de rappel de différents numéros se croisent dans la même vue.

La solution à grande échelle : maintenir un tableau unique de numéros de référence pour tout l'ensemble de dessins, régénérer les étiquettes des figures à partir de ce tableau au besoin, et vérifier la description par rapport à ce même tableau avant le dépôt. La partie cohérence entre figures peut être automatisée ; la vérification tableau-description reste une tâche humaine.

Particularités par office à connaître

• L'USPTO est le seul office majeur qui accepte le format US Letter (8.5 × 11 in) en plus de l'A4. Si un PCT ou un équivalent étranger est envisageable, dessinez de toute façon sur du A4.
• Les dessins en couleur à l'USPTO nécessitent une requête (petition) et une taxe selon la 37 CFR 1.84(a)(2). Le noir et blanc est la norme par défaut. Évitez la couleur à moins que l'invention ne puisse être montrée autrement.
• L'EPO considère les bordures décoratives, les cadres et les filigranes comme des "éléments superflus" selon la Rule 46(2)(c). Plus strict que l'USPTO en pratique.
• La CNIPA exige des désignations de figures en langue chinoise pour les dépôts nationaux ("图1" et non "FIG. 1"). Les entrées en phase nationale PCT qui conservent les désignations en anglais sont acceptées mais signalées.
• Les dépôts de dessins et modèles au JPO sont les plus stricts au monde sur la discipline des lignes pointillées. Une ligne pointillée dans une figure de dessin ou modèle a une signification formelle (environnement non revendiqué), et un usage approximatif entraînera immédiatement une Office Action.
• Le KIPO valide le DPI, les marges et le mode de couleur au moment du téléchargement. Une figure qui échoue sur le portail ne peut pas être déposée du tout — corrigez-la avant de réessayer.

Quand effectuer quelle vérification

Trois moments différents pour vérifier, et trois ensembles de contrôles différents :

Mélanger ces trois étapes est l'erreur de processus la plus courante. Un ingénieur à qui l'on demande de vérifier les formalités ne verra pas un problème de support de revendication ; un avocat à qui l'on demande de vérifier les formalités ratera la hauteur des chiffres car ce n'est pas une préoccupation juridique. Séparez les cycles.

Ce que Figure Checker fait automatiquement

Les parties automatisées de la liste en 12 étapes :

• Détection de la taille et de l'orientation de la feuille
• Conformité des marges (préréglages PCT, USPTO, CNIPA, JPO, KIPO)
• Vérification du DPI (seuils 300 / 600)
• Détection du mode de couleur (binaire, niveaux de gris, couleur)
• Contrôle de l'uniformité de l'épaisseur des traits
• Mesure de la hauteur des numéros de référence
• Détection d'éléments superflus (logos, cadres, filigranes)
• Vérification de la présence de la numérotation des feuilles

Les parties qui nécessitent encore une révision humaine :

• Si chaque numéro de la figure est supporté par la description
• Si l'orientation de la coupe transversale est correcte pour l'invention
• Si une ligne pointillée dans un dessin ou modèle définit correctement la portée non revendiquée
• Si l'ensemble des figures raconte l'histoire requise par les revendications

Le test le plus économique pour vérifier si le dossier est prêt pour le dépôt

Imprimez l'ensemble des dessins à l'échelle 100 % sur une imprimante laser noir et blanc. Reculez d'environ un mètre par rapport à la page. Si une ligne est invisible, si un numéro est illisible, si un trait de rappel en croise un autre, si une vue semble encombrée — corrigez-le avant le dépôt.

La plupart des Office Actions pour formalités décrivent des défauts qui sont évidents à cette distance sur une page imprimée. Détectez-les sur papier avant que l'examinateur ne le fasse.
