Maîtriser les exigences de l'USPTO en matière de dessins de brevet : Un guide pour des flux de travail de figures conformes et rapides

Dans le monde de la propriété intellectuelle, une image ne vaut pas seulement mille mots — elle vaut la force de vos revendications de brevet. Alors que la description écrite définit les limites juridiques, les dessins sont souvent ce sur quoi un examinateur de brevets s'appuie pour comprendre réellement les nuances structurelles et fonctionnelles de l'invention.

Le dépôt de dessins non conformes est l'une des raisons les plus courantes de recevoir un « Avis de dépôt de pièces de demande corrigées » (Notice to File Corrected Application Papers). Ces retards ne font pas que retarder votre date de priorité ; ils augmentent le coût total de la poursuite. Atteindre la conformité USPTO exige un équilibre méticuleux entre précision technique et clarté artistique.

Normes essentielles de l'USPTO pour les dessins (37 CFR 1.84)

L'USPTO est incroyablement précis sur l'apparence des figures. Ces règles, codifiées dans le 37 CFR 1.84, sont conçues pour garantir que les dessins puissent être facilement reproduits, numérisés et lus sur des supports numériques et imprimés.

Les principales exigences comprennent :

• Épaisseurs et types de lignes : Les lignes doivent être uniformes, noires et suffisamment denses. Les lignes floues ou « grises » sont souvent rejetées. Les caractéristiques cachées doivent être représentées par des lignes pointillées, tandis que les lignes de projection doivent être évitées, sauf si elles sont nécessaires à la clarté.
• Marges : Chaque feuille doit respecter des règles de marges strictes (Haut : 2,5 cm, Gauche : 2,5 cm, Droite : 1,5 cm, Bas : 1,0 cm). Les figures ne peuvent pas déborder dans ces « zones mortes ».

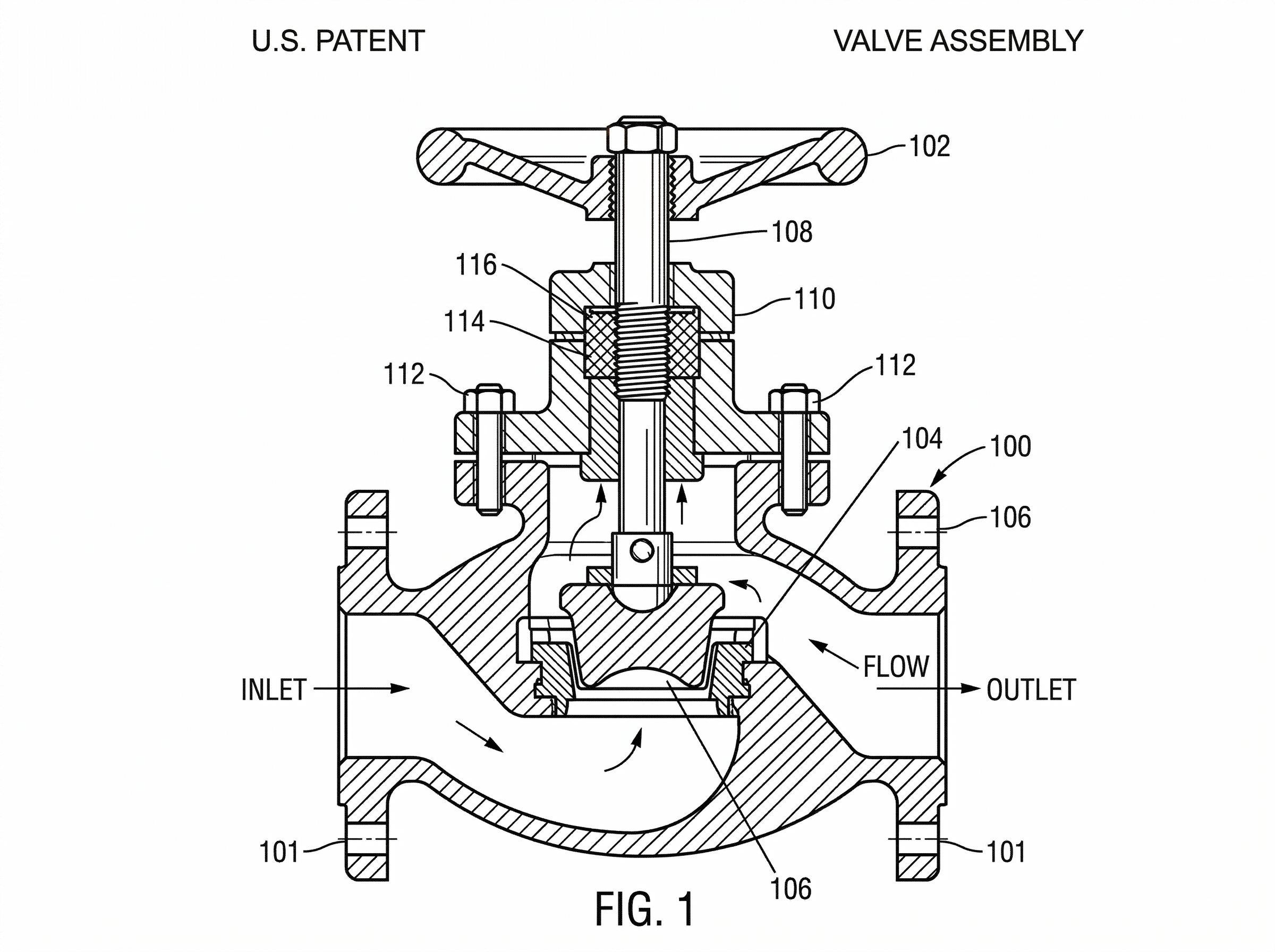

• Ombrage et hachurage : Les vues en coupe doivent utiliser des hachures obliques pour indiquer différents matériaux ou pièces. L'ombrage de surface est encouragé pour montrer le contour des objets 3D, à condition qu'il n'obscurcisse pas le tracé des lignes.
• Texte et numérotation : Les caractères de référence (les numéros pointant vers les pièces) doivent mesurer au moins 3,2 mm (1/8 de pouce) de hauteur. Ils doivent être clairs, sans empattement (sans-serif) et ne jamais être orientés horizontalement si le reste du dessin est vertical.

Top 5 des erreurs courantes dans les figures de brevet

Même les équipes de PI expérimentées rencontrent des pièges lors de la phase de rédaction. Éviter ces cinq erreurs peut réduire considérablement la probabilité d'une notification de l'Office (Office Action) :

1. Mauvais placement des lignes de rappel : Les lignes de rappel (les lignes reliant un numéro à une pièce) doivent être droites ou légèrement courbes, sans jamais se croiser. Elles doivent commencer près du numéro et se terminer par un point de contact clair sur la pièce.
2. Numérotation incohérente : Si la Figure 1 désigne un composant par le numéro « 10 », ce composant doit être le « 10 » dans chaque figure suivante. Les incohérences entre les dessins et la description écrite sont un signal d'alarme pour les examinateurs.
3. Résolution insuffisante pour les dépôts numériques : Avec le passage à EFS-Web et au Patent Center, les fichiers JPEG basse résolution convertis en PDF entraînent souvent un effet d'escalier ou une pixellisation. L'USPTO exige des dessins au trait à haut contraste et haute résolution.
4. Vues encombrées : Essayer de faire tenir trop d'informations sur une seule feuille conduit souvent à un chevauchement du texte et des lignes. Il est toujours préférable d'ajouter une « vue éclatée » ou une « vue agrandie » (par exemple, FIG. 1A) plutôt que de soumettre un dessin surchargé.
5. Échelle incorrecte : Les éléments d'une figure doivent être proportionnels les uns aux autres. Bien qu'une barre d'échelle ne soit pas nécessaire, la taille relative des composants doit être cohérente entre les différentes vues (dessus, côté, perspective).

Accélérer la production grâce aux flux de travail alimentés par l'IA

Traditionnellement, les dessins de brevet nécessitaient un transfert entre l'avocat et un dessinateur professionnel — un processus qui pouvait prendre des jours ou des semaines d'allers-retours. Pour de nombreuses équipes d'opérations de PI, cela reste le principal goulot d'étranglement dans le pipeline de dépôt.

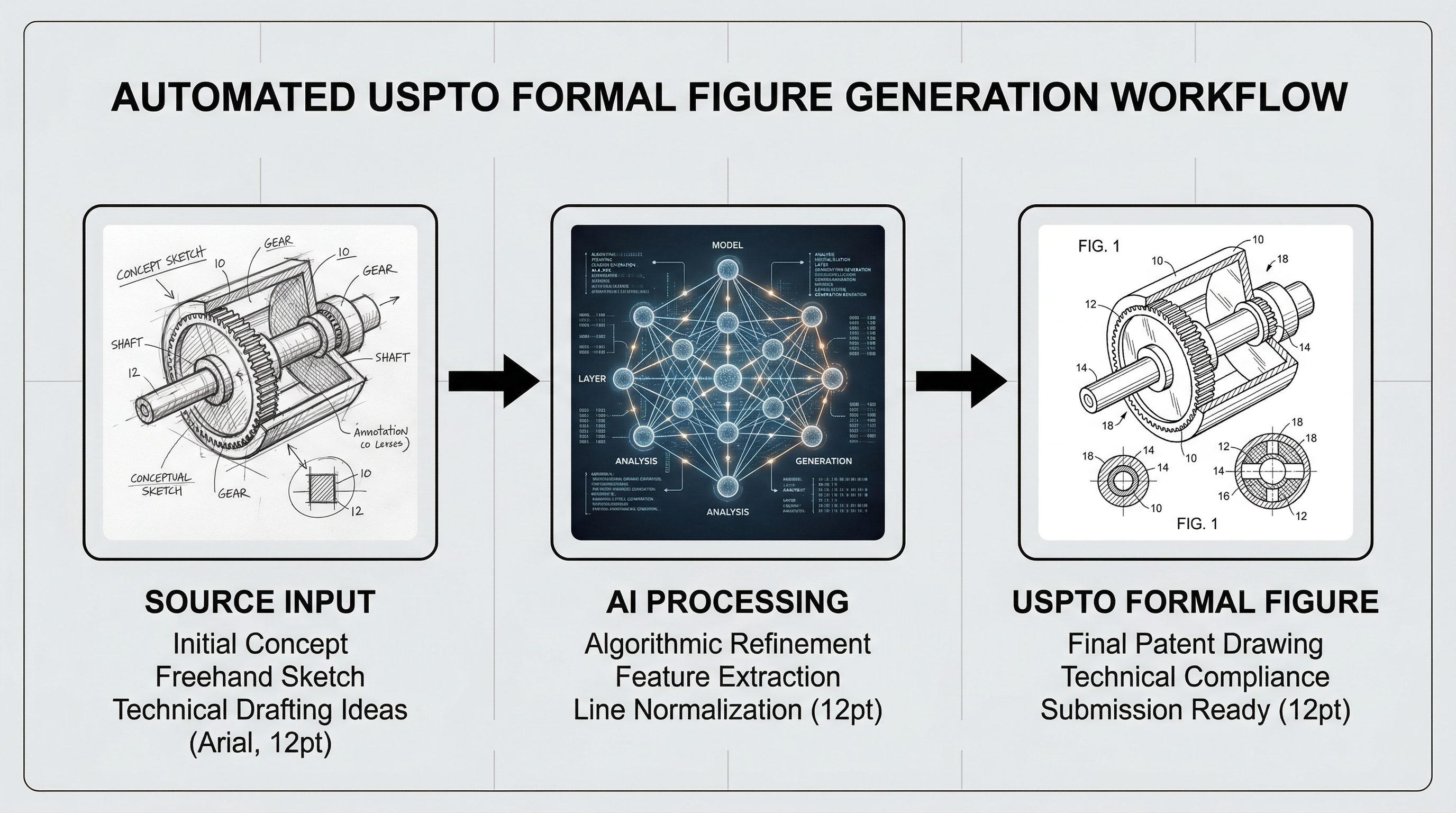

PatentFig AI change cette dynamique en comblant le fossé entre les croquis conceptuels bruts et les dessins au trait prêts pour l'USPTO. En s'appuyant sur la génération assistée par l'IA, PatentFig AI permet aux ingénieurs et aux avocats de convertir des captures d'écran CAO, des dessins sur tableau blanc ou même des invites descriptives en figures propres et conformes en une fraction du temps.

Au lieu d'attendre qu'un cabinet de dessin renvoie un premier projet, les équipes peuvent utiliser PatentFig AI pour :

• Standardiser automatiquement les épaisseurs et les styles de lignes.
• Garantir que la taille du texte et les polices respectent les normes du 37 CFR 1.84.
• Générer plusieurs perspectives d'un objet à partir d'une seule image source.

Ce flux de travail ne fait pas que gagner du temps ; il garantit que le « langage visuel » du brevet reste cohérent tout au long de la demande, réduisant ainsi le travail manuel impliqué dans le peaufinage des projets.

Liste de contrôle finale pour la préparation des figures de brevet

Avant de cliquer sur « envoyer » pour votre prochain dépôt, passez vos figures en revue avec cette liste de contrôle de qualité finale :

• Lisibilité : Tous les numéros de référence mesurent-ils au moins 3,2 mm de haut ?
• Contraste : Les lignes sont-elles d'un noir uni sur un fond blanc pur ? (Pas de dégradés de gris).
• Cohérence : Chaque numéro de pièce correspond-il à la description dans le mémoire descriptif ?
• Marges : Tous les éléments se situent-ils à l'intérieur des limites requises (2,5 cm haut/gauche et 1,5 cm/1,0 cm droite/bas) ?
• Flux : Les numéros de figures (FIG. 1, FIG. 2, etc.) sont-ils clairement étiquetés et placés au centre en bas ou au centre en haut ?
• Ombrage : L'ombrage de surface est-il utilisé efficacement pour montrer la profondeur sans encombrer la vue ?

En maîtrisant ces exigences et en intégrant des outils modernes comme PatentFig AI dans votre flux de travail, vous pouvez passer de la « divulgation de l'invention » au « dépôt de la demande » plus rapidement, avec la certitude que vos dessins résisteront à l'examen de l'USPTO.
