Patentfiguren-Nummerierung
So nummerieren Sie Patentfiguren und Bezugszeichen korrekt — und halten sie über alle Ansichten automatisch konsistent.
- Figurennummern
- Bezugszeichen
- Ansichtsübergreifend konsistent
- Bezugslinien-Konventionen

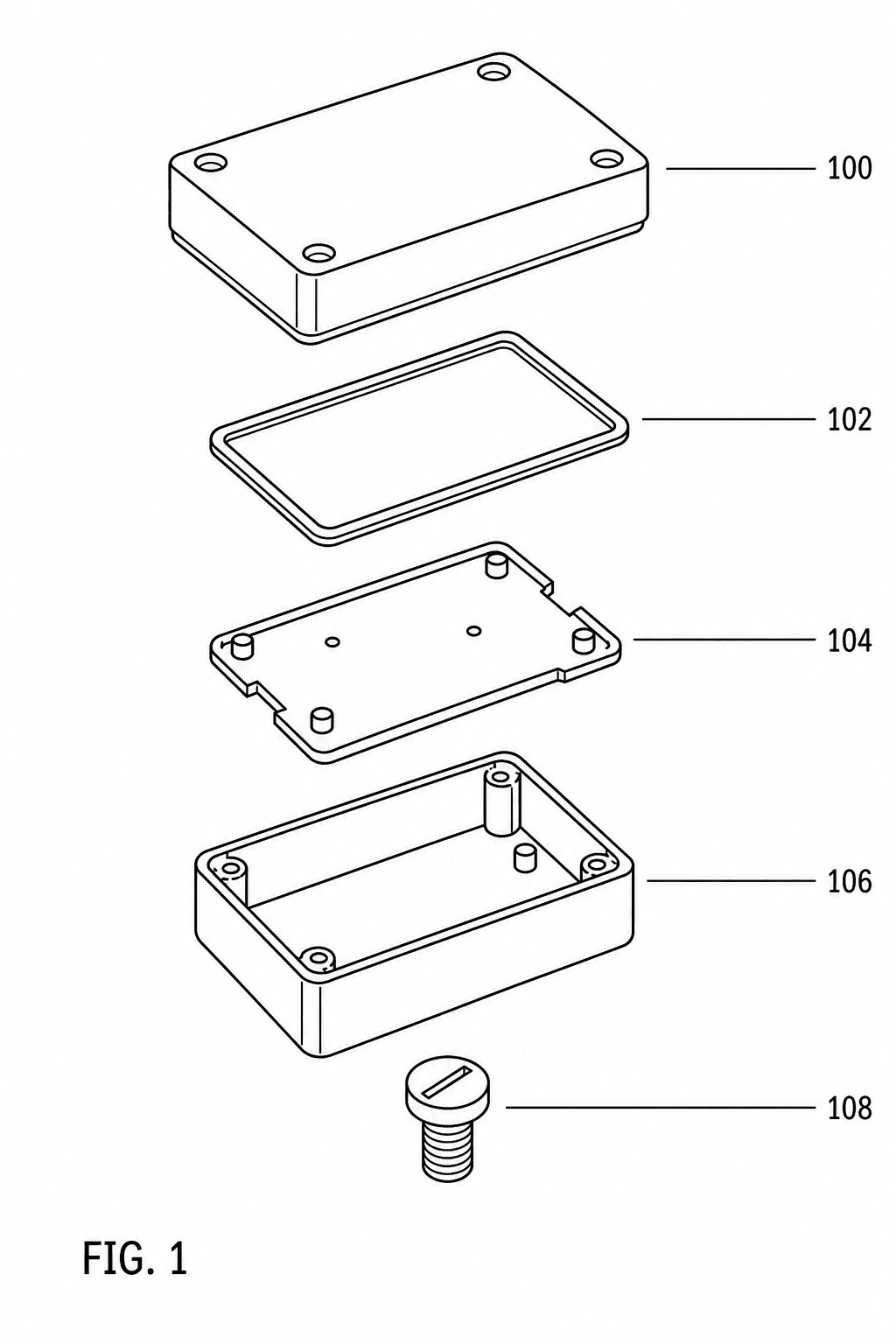

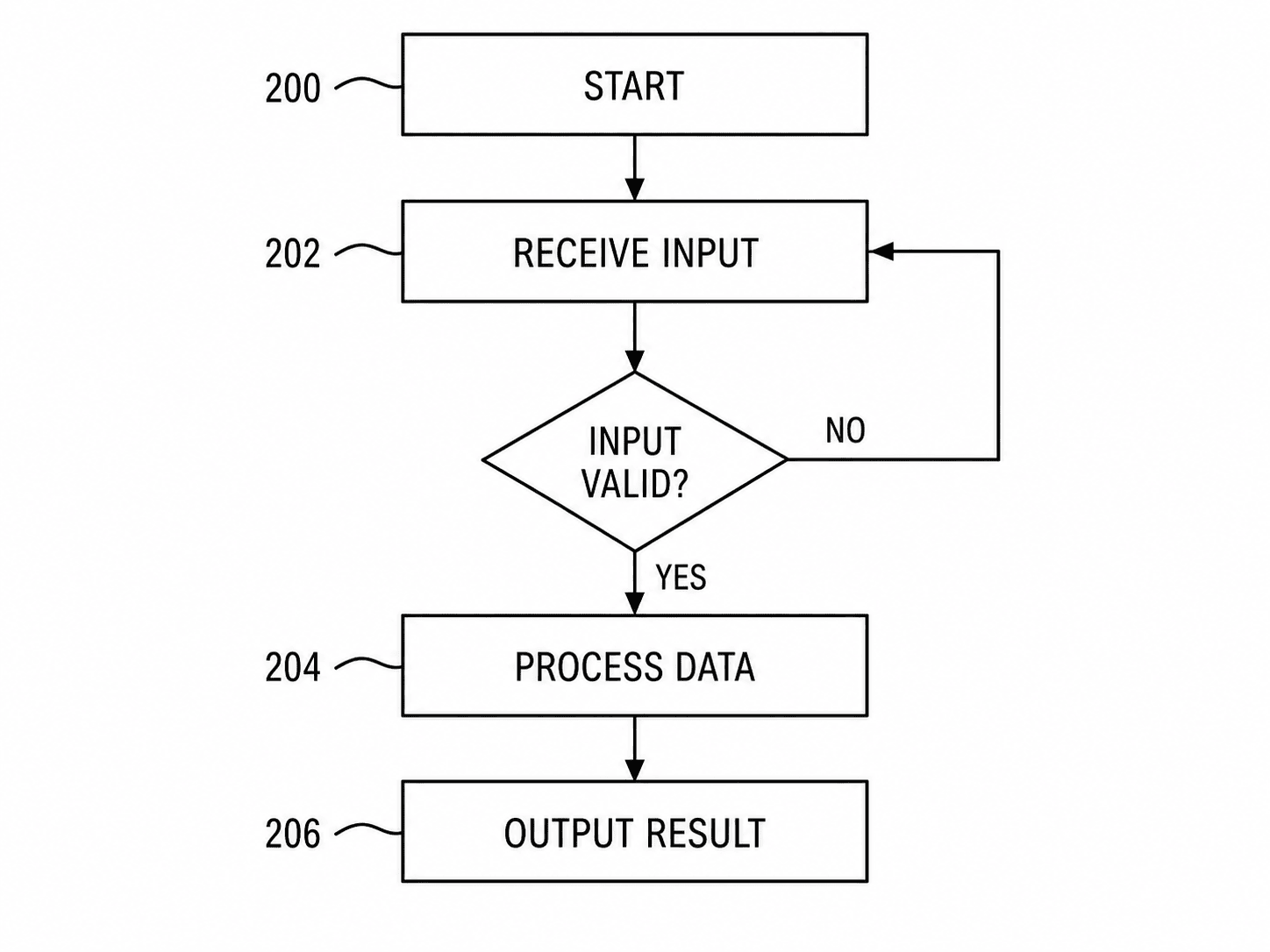

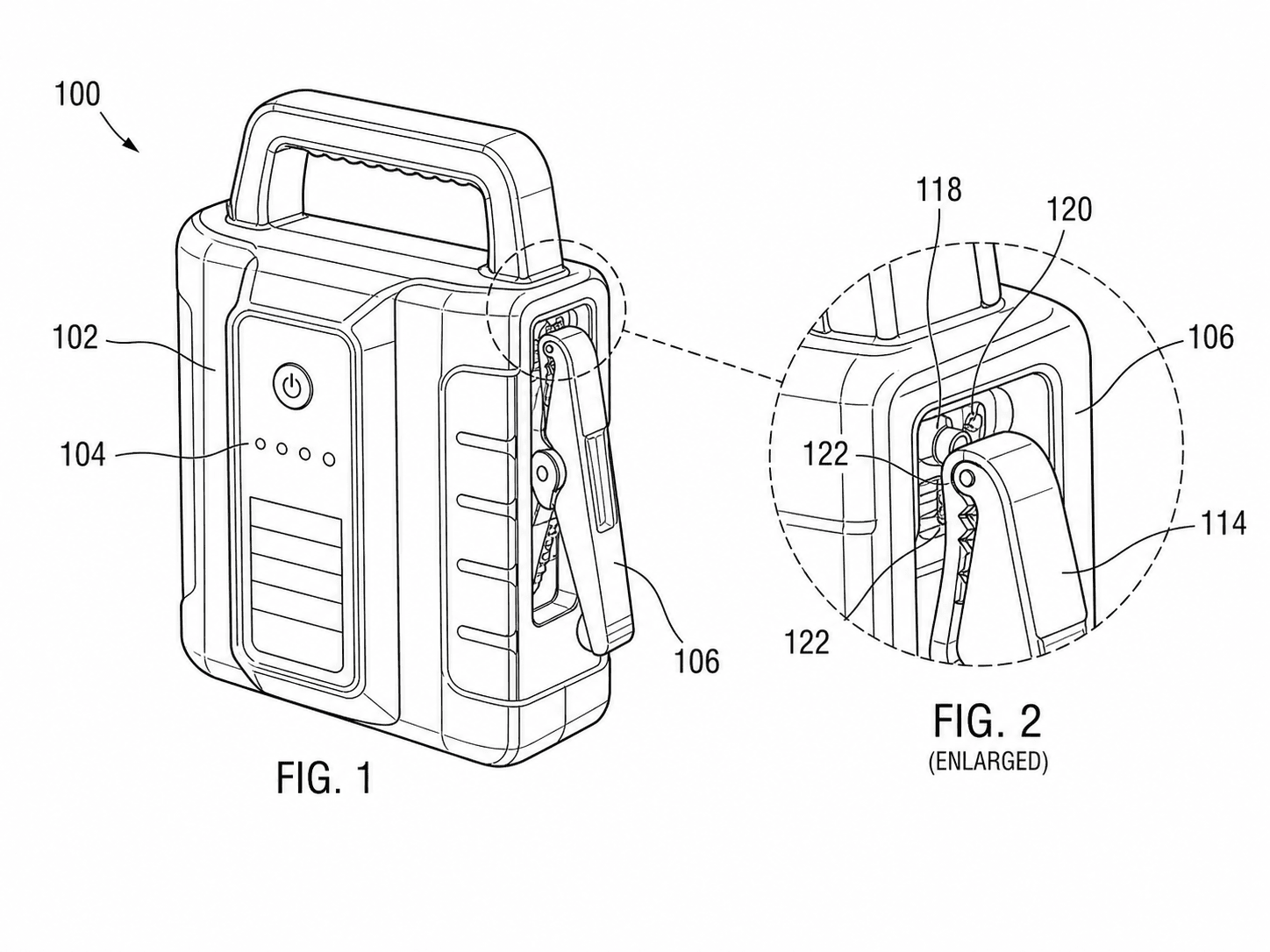

Beispiele zur Nummerierung
Fiktive Erfindungen, die Nummerierungs-Konventionen zeigen. Öffnen Sie eines, um eine nummerierte Figur zu erzeugen.
So funktioniert die Patentnummerierung
Zwei Ebenen — Figurennummern und Bezugszeichen — konsistent gehalten.

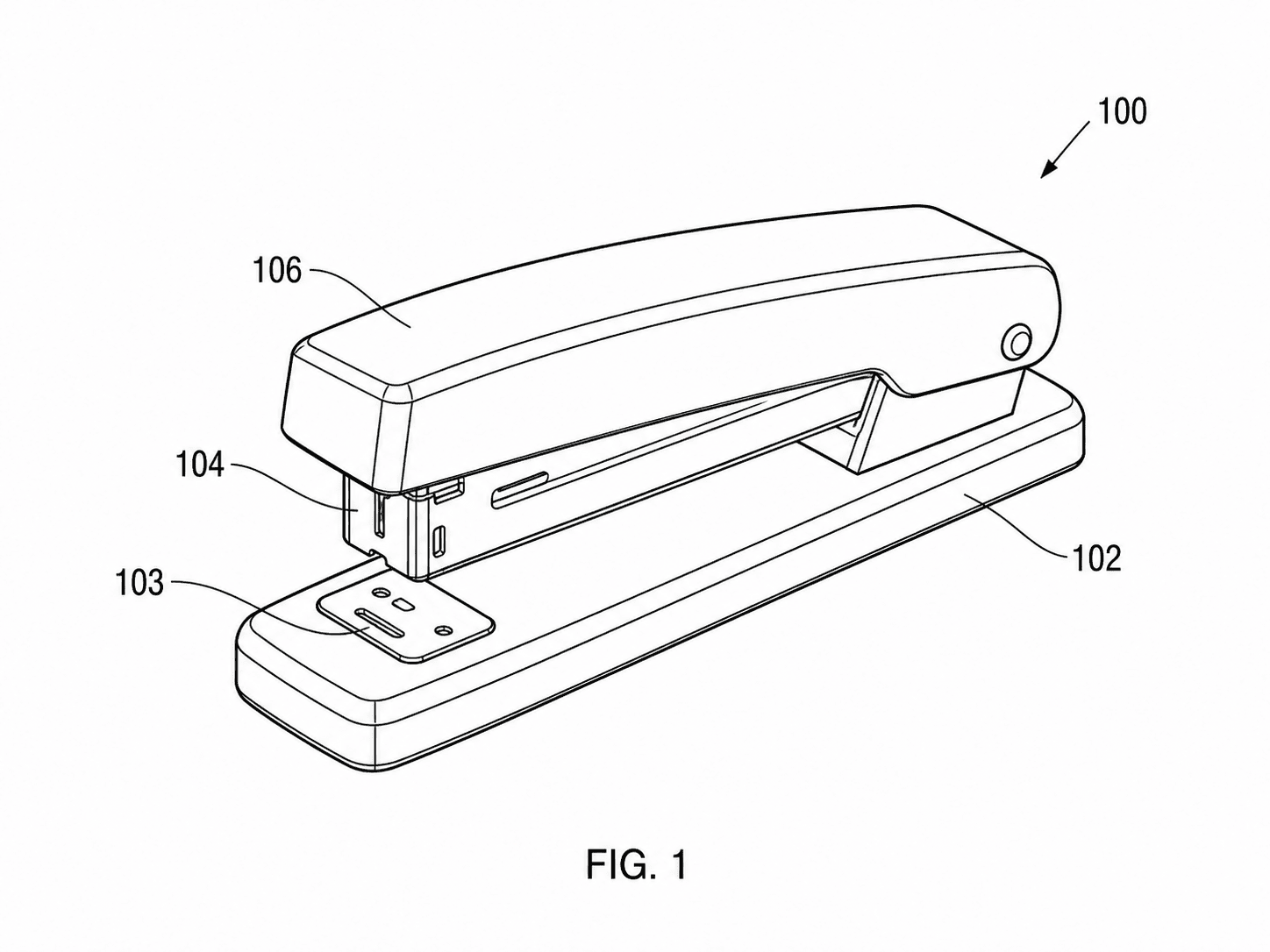

Jede Ansicht nummerieren
Jede Ansicht als eigene Figur: FIG. 1, FIG. 2 usw.
Bezugszeichen zuweisen
Jedem Merkmal ein Zeichen (100, 102, 104) per Bezugslinie.
Konsistent halten
Dasselbe Merkmal in jeder Ansicht mit demselben Zeichen.
Mit Beschreibung abgleichen
Jedes Zeichen in der Beschreibung einführen, damit Figuren und Text übereinstimmen.
Nummerierungs-Konventionen
Häufige Regeln, die Prüfer erwarten.
Gerade Zeichen
Oft Abstand 100, 102, 104.
Keine Wiederverwendung
Ein Zeichen je Merkmal.
Bezugslinien
Gerade Linie vom Zeichen zum Merkmal.

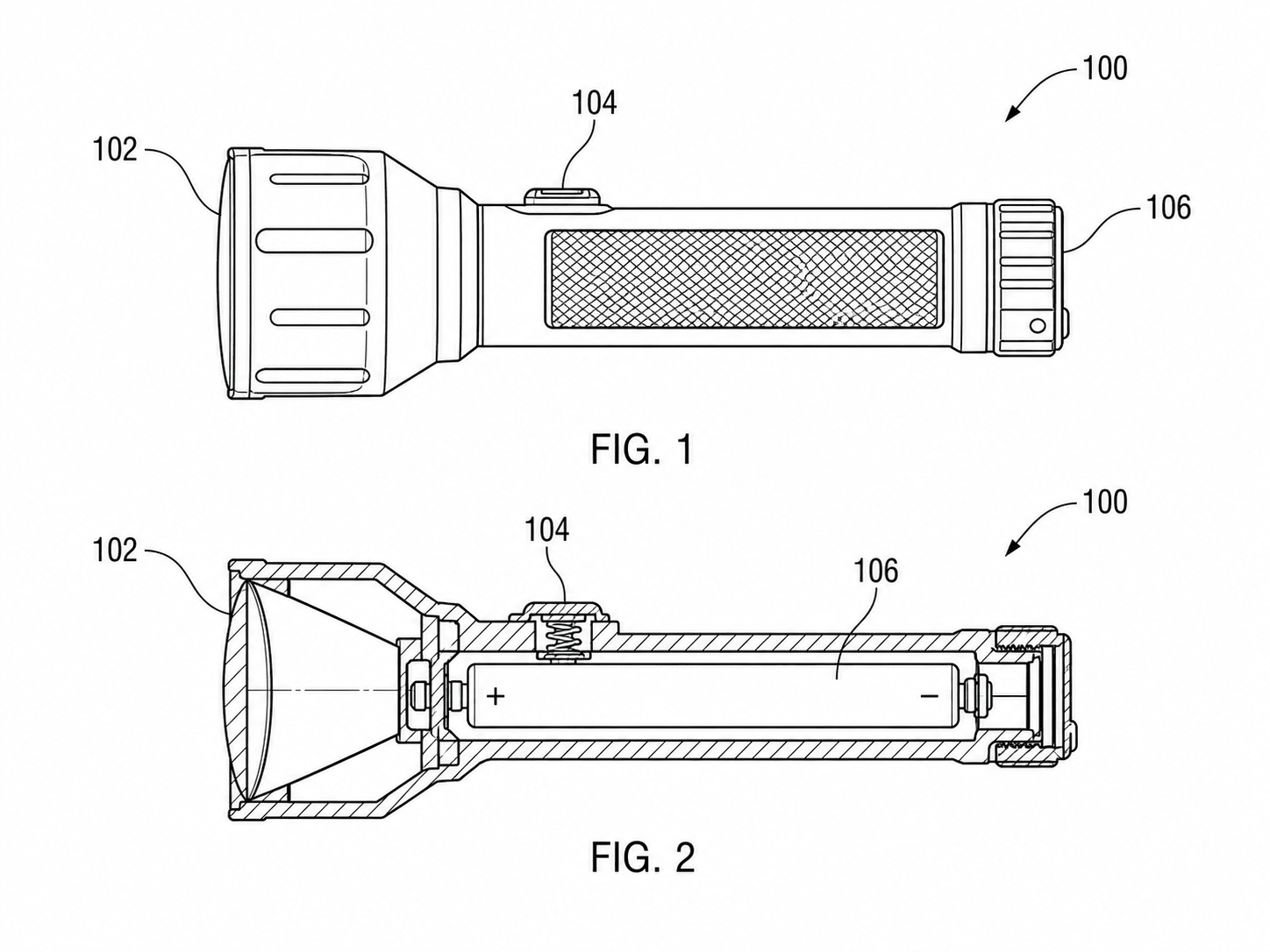

Ansichtsübergreifend
Gleiches Merkmal, gleiches Zeichen.
Neue Teile, neue Nummern
Ergänzte Merkmale erhalten frische Zeichen.
Figurenbeschriftung
FIG. 1, FIG. 2 je Blatt klar platziert.
Patentfiguren-Nummerierung
FAQ zur Patentfiguren-Nummerierung
Figuren mit konsistenter Nummerierung erzeugen
Lassen Sie PatentFig AI Bezugszeichen zuweisen und über alle Ansichten konsistent halten.
