Das Wichtigste (TL;DR): Jedes Bezugszeichen muss bidirektional stimmen — was in der Beschreibung zitiert wird, muss in den Zeichnungen erscheinen und umgekehrt, sonst droht eine Beanstandung nach 35 U.S.C. § 112. Bewährt ist das Hunderter-System (Fig. 1 nutzt 102, 104, 106; Fig. 2 die 200er-Serie), wobei wiederkehrende Elemente ihre ursprüngliche Nummer behalten und Varianten Suffixe wie 102a bekommen. Eine von Anfang an gepflegte Master-Bezugszeichenliste plus Abgleich vor der Einreichung verhindert die häufigsten Office Actions.

Konsistenz der Bezugszeichen in Patentfiguren wahren

In der Welt der Patenterteilung steckt der Teufel oft im Detail – insbesondere in den Zahlen. Während eine bahnbrechende Erfindung das Herzstück jeder Anmeldung ist, bilden die technischen Zeichnungen und die dazugehörigen Bezugszeichen die Brücke, die die visuelle Offenbarung mit der schriftlichen Beschreibung verbindet.

Wenn diese Zahlen nicht mehr synchron sind, sind die Folgen mehr als nur kosmetischer Natur. Dieser Beitrag untersucht, warum die Konsistenz der Nummerierung eine tragende Säule einer qualitativ hochwertigen Patentanmeldung ist und wie Sie diese durch eine Mischung aus Industriestandards und moderner Automatisierung meistern können.

Die entscheidende Rolle der Nummerierungskonsistenz

Die Konsistenz der Bezugszeichen ist eine grundlegende Voraussetzung für die Klarheit. Gemäß den Richtlinien von USPTO und EPA muss jedes in der Beschreibung erwähnte Element in den Zeichnungen eindeutig identifizierbar sein und umgekehrt.

Wenn Abbildung 1 einen „Prozessor“ als Element 102 identifiziert, die schriftliche Beschreibung ihn jedoch als 104 bezeichnet, oder wenn Abbildung 2 die Nummer 102 verwendet, um auf ein „Speichermodul“ zu verweisen, riskieren Sie eine Beanstandung wegen mangelnder Klarheit (z. B. unter 35 U.S.C. 112). Diese Probleme der „Unbestimmtheit“ können zu unnötigen Bescheiden (Office Actions) führen, was die Kosten für den Mandanten erhöht und die Zeit bis zur Erteilung verzögert. Über rechtliche Hürden hinaus erschweren nicht übereinstimmende Zahlen das Lesen des Patents für Prüfer, Lizenznehmer und Prozessbeteiligte, was potenziell die wahrgenommene Qualität der gesamten Spezifikation schwächt.

Industriestandard-Nummerierungskonventionen

Um die Komplexität zu bewältigen, verwenden die meisten erfahrenen Patentersteller spezifische Nummerierungskonventionen. Am gebräuchlichsten ist das Hunderter-System:

• Abbildung 1 verwendet die 100er-Serie (102, 104, 106...).
• Abbildung 2 verwendet die 200er-Serie (202, 204...).
• Fortsetzungsregel: Wenn ein Element aus Abbildung 1 in Abbildung 2 erneut erscheint, sollte es seine ursprüngliche Nummer behalten (z. B. bleibt der „Prozessor“ im gesamten Dokument die 102).

Eine weitere bewährte Methode ist das Führen einer Master-Komponentenliste. Dies ist eine einfache Tabelle oder ein Dokument, das jede Komponente und das ihr zugewiesene Bezugszeichen erfasst. Vor der Fertigstellung des Entwurfs dient die Masterliste als „Single Source of Truth“, um die versehentliche Wiederverwendung einer Nummer für ein anderes Teil zu verhindern.

Strategien für die Konsistenz über mehrere Abbildungen

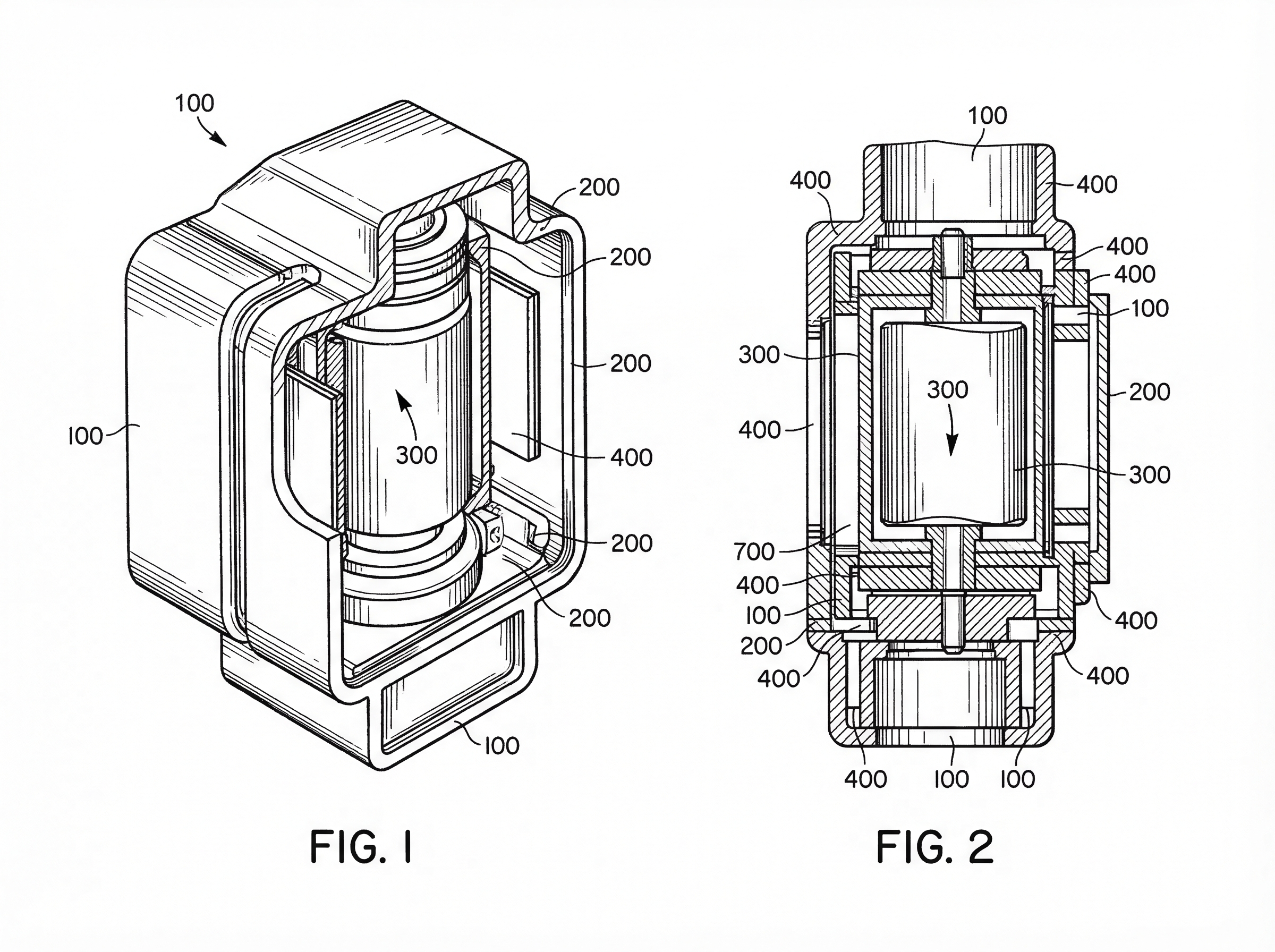

Die Verfolgung einer einzelnen Komponente über Perspektivansichten, Querschnitte und Explosionszeichnungen hinweg ist der Punkt, an dem viele Ersteller auf Schwierigkeiten stoßen. Das Ziel ist „Identität vor Ansicht“ – die Nummer identifiziert das Objekt, nicht das Bild.

Bei der Erstellung komplexer Sätze:

1. Beginnen Sie mit der Hauptansicht: Starten Sie Ihre Nummerierung in der umfassendsten Ansicht (oft Abbildung 1).
2. Suffixe beibehalten: Einige Ersteller verwenden einen hybriden Ansatz für Varianten. Wenn ein Gehäuse in einer Ausführungsform die 102 ist, könnte ein leicht modifiziertes Gehäuse in einer anderen Ausführungsform als 102a gekennzeichnet werden.
3. Integrität von Querschnitten: Wenn Sie eine Schnittansicht zeigen, stellen Sie sicher, dass die inneren Komponenten dieselben Bezugszeichen tragen, die in den Außen- oder Explosionsansichten verwendet wurden.

Eine konsistente Nummerierung über diese Ansichten hinweg stellt sicher, dass der Prüfer das Objekt gedanklich „drehen“ kann, ohne den Überblick darüber zu verlieren, welches Teil welches ist.

Automatisierung der Synchronisation mit PatentFig AI

Die manuelle Nummerierung ist ein mühsamer, fehleranfälliger Prozess. Hier transformiert PatentFig AI den Arbeitsablauf. Anstatt Bezugszeichen manuell in ein CAD-Programm oder ein Zeichenwerkzeug einzutippen und zu wiederholen, nutzt PatentFig AI KI-gesteuerte Tools, um Ihre Figuren zu synchronisieren.

Wie der PatentFig AI-Workflow die Konsistenz optimiert:

• Automatische Erkennung: Die KI von PatentFig AI kann wiederkehrende Elemente in verschiedenen generierten Ansichten identifizieren. Wenn Sie eine „Düse“ in einer isometrischen Ansicht beschriftet haben, kann das System dasselbe Bezugszeichen vorschlagen oder automatisch anwenden, wenn Sie ein Seitenprofil generieren.
• Globales Mapping: PatentFig AI führt eine digitale „Bezugszeichen-Map“. Wenn Sie sich entscheiden, Element 105 in 107 zu ändern, kann die Plattform dieses Bezugszeichen in jeder Figur Ihres Satzes gleichzeitig aktualisieren.
• Synchronisation mit der Spezifikation: Da PatentFig AI die Beziehung zwischen der Zeichnung und dem Text versteht, hilft es sicherzustellen, dass die in den Figuren generierten Bezugszeichen dieselben sind, die Sie in Ihrem Entwurf verwenden.

Durch die Automatisierung der „Buchführung“ der Nummerierung können sich die Ersteller auf die technische Genauigkeit der Offenbarung konzentrieren, anstatt in einem Meer von Hinweislinien nach Tippfehlern zu suchen.

Checkliste für die abschließende Überprüfung

Bevor Sie auf „Einreichen“ klicken, führen Sie eine gezielte Prüfung Ihrer Nummerierung durch. Nutzen Sie diese Checkliste, um sicherzustellen, dass Ihre Zeichnungen bereit für das USPTO/EPA sind:

• Bidirektionale Prüfung: Erscheint jede Nummer in den Zeichnungen auch in der schriftlichen Beschreibung? Erscheint jede Nummer in der Beschreibung auch in den Zeichnungen?
• Eindeutigkeitsprüfung: Gibt es Fälle, in denen dieselbe Nummer für zwei verschiedene Komponenten verwendet wird?
• Formatkonsistenz: Haben alle Zahlen die gleiche Schriftart und Größe? Berühren oder zeigen die Hinweislinien eindeutig auf das beabsichtigte Element?
• Die Regel des „ersten Erscheinens“: Stellen Sie sicher, dass, wenn eine Komponente im Text eingeführt wird, ihr entsprechendes Bezugszeichen in der frühestmöglichen Abbildung leicht zu finden ist.
• Sequenzlogik: Fließen die Nummern im Allgemeinen in eine logische Richtung (z. B. im Uhrzeigersinn oder von oben nach unten), um dem Leser die Orientierung in der Zeichnung zu erleichtern?

Konsistenz mag wie ein kleines Detail erscheinen, aber in der Patenterteilung ist sie der Unterschied zwischen einem reibungslosen Weg zur Zulassung und einem frustrierenden Zyklus von Korrekturen. Durch die Kombination disziplinierter Nummerierungskonventionen mit den Automatisierungstools von PatentFig AI können Sie sicherstellen, dass Ihre Figuren so präzise sind wie Ihre Ansprüche.
