특허 도면 예시
8개 카테고리, 26점의 샘플 특허 도면 — 사진·스케치·CAD 뷰가 출원 가능한 도면이 되는 과정을 보여주는 비포/애프터 대비 포함. 아무 예시나 열면 비슷한 도면을 시작할 수 있습니다.
- 샘플 도면 26점
- 비포/애프터 대비
- 8개 카테고리
- 아무 예시나 열어 활용
30초 요약
- 출원 가능한 특허 도면은 흰 바탕의 검은 선화입니다: 균일한 선 굵기, 부번된 뷰, 지시선이 달린 참조부호 — 색·음영·사진 질감은 안 됩니다.
- 가장 빠른 방법은 아래에서 가장 가까운 예시를 골라 그 프롬프트로 생성기를 미리 채우고 자신의 발명에 맞추는 것입니다.
- 출원 전에 도면 검사기로 여백·DPI·선 굵기·참조부호를 대상 청 기준으로 검증하세요.
카테고리별 샘플 특허 도면
각 샘플은 가상의 발명입니다. 원본 소스가 표시된 카드는 비포/애프터를 보여줍니다: 무엇을 넣었고, 어떤 특허 도면이 나왔는지.

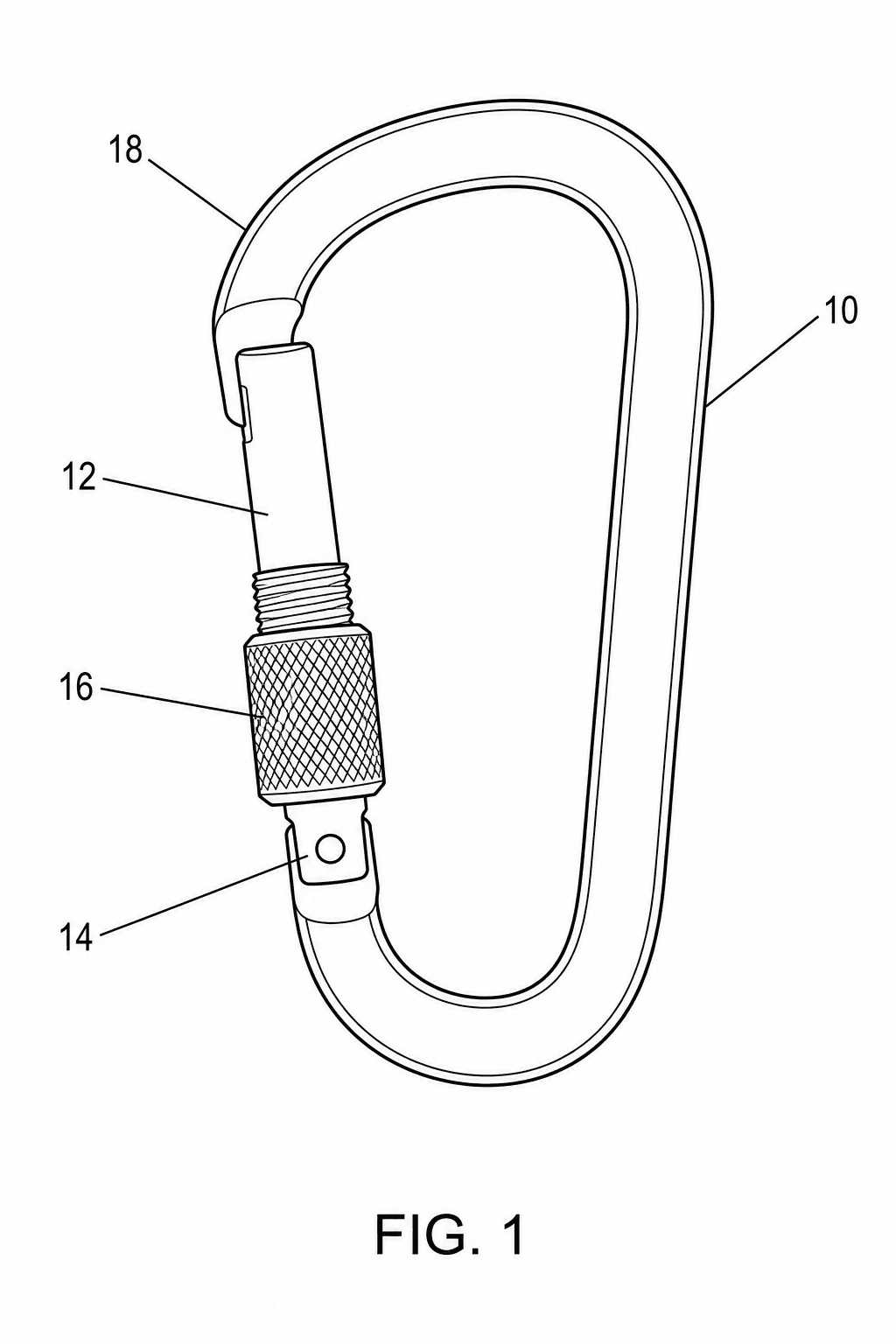

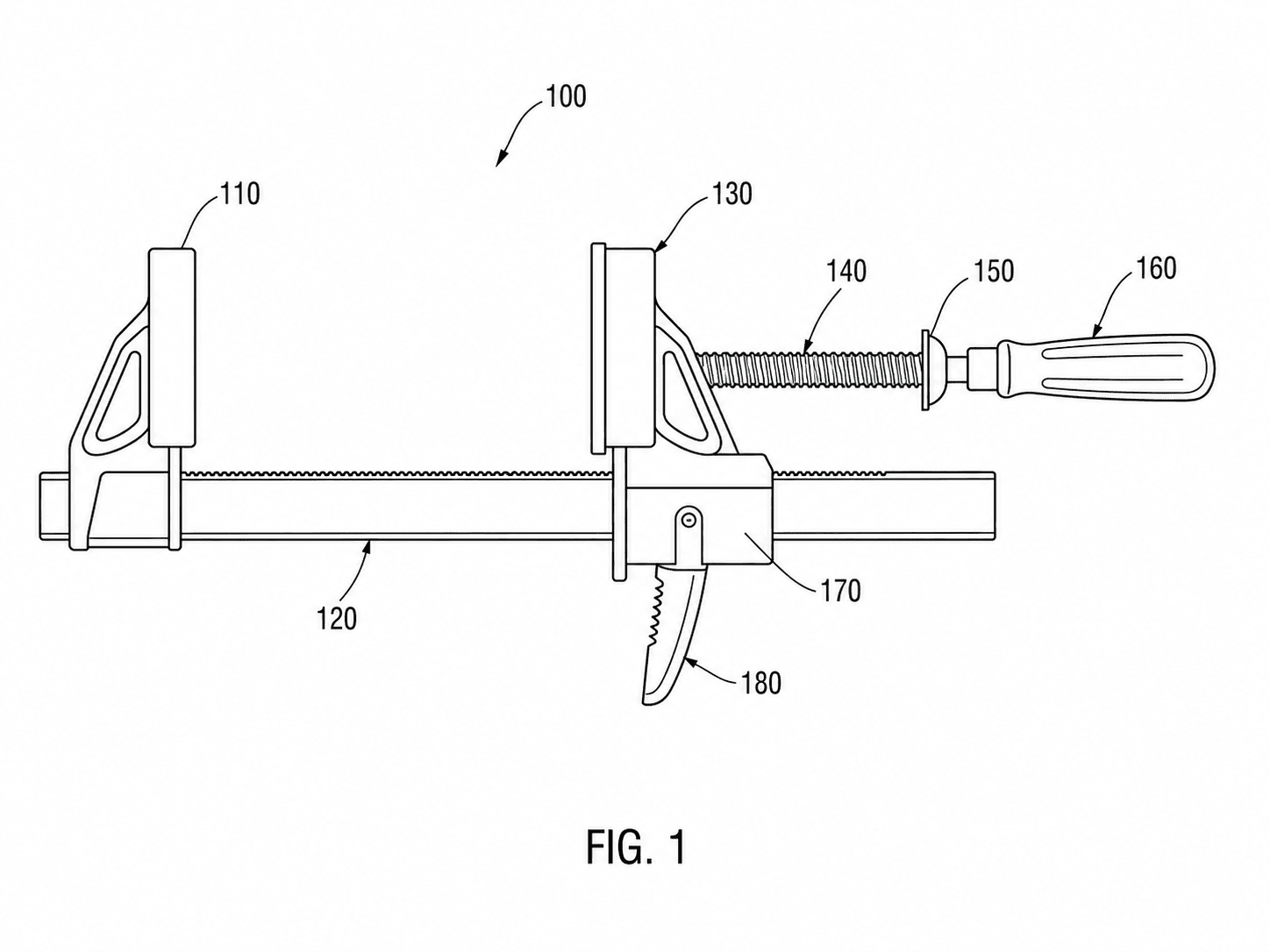

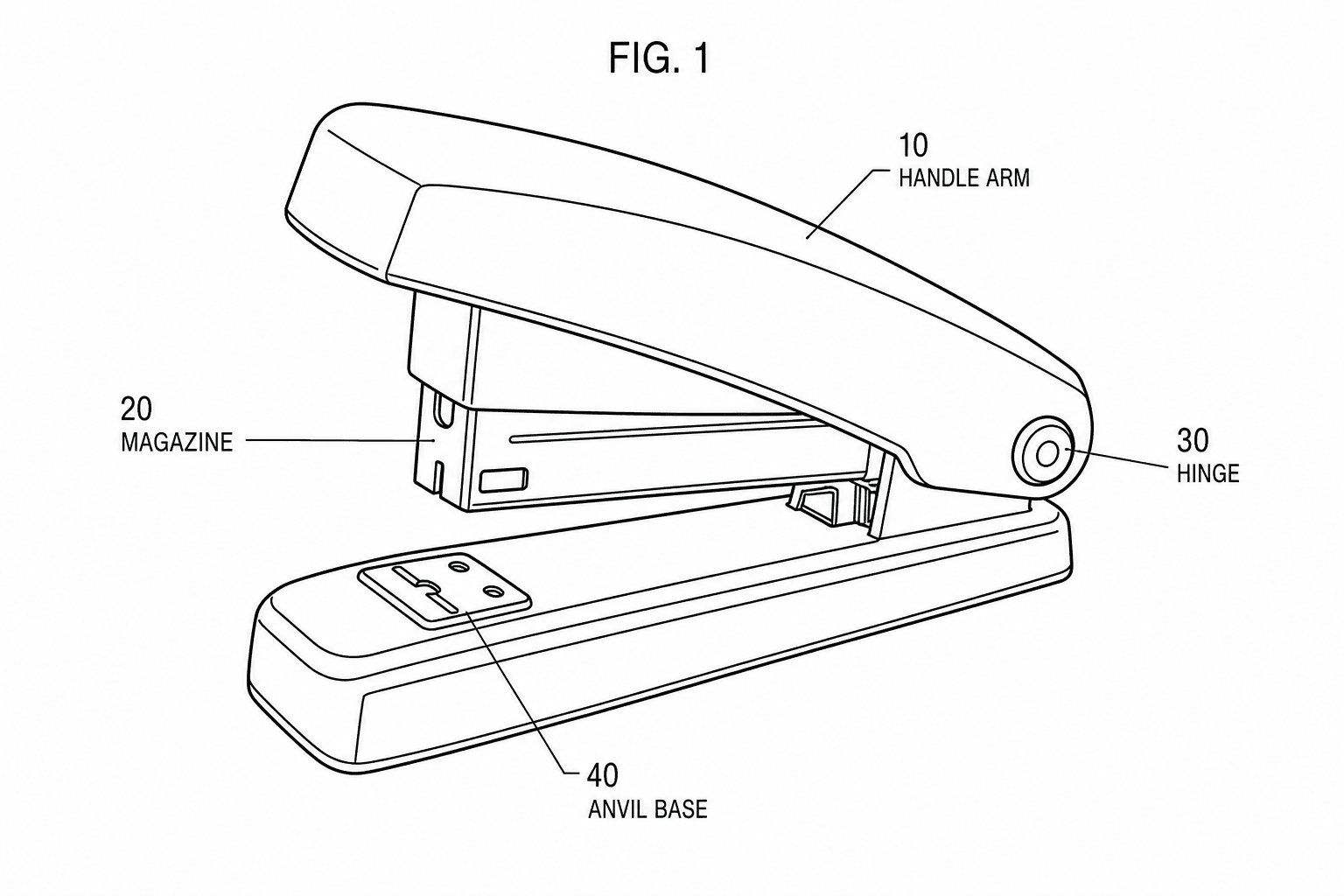

실용 특허 도면
실용 도면은 발명이 어떻게 작동하는지 보여줍니다. 모든 기능 부품에 지시선이 달린 참조부호를 붙이고, 같은 부품은 모든 뷰에서 같은 부호를 유지합니다.

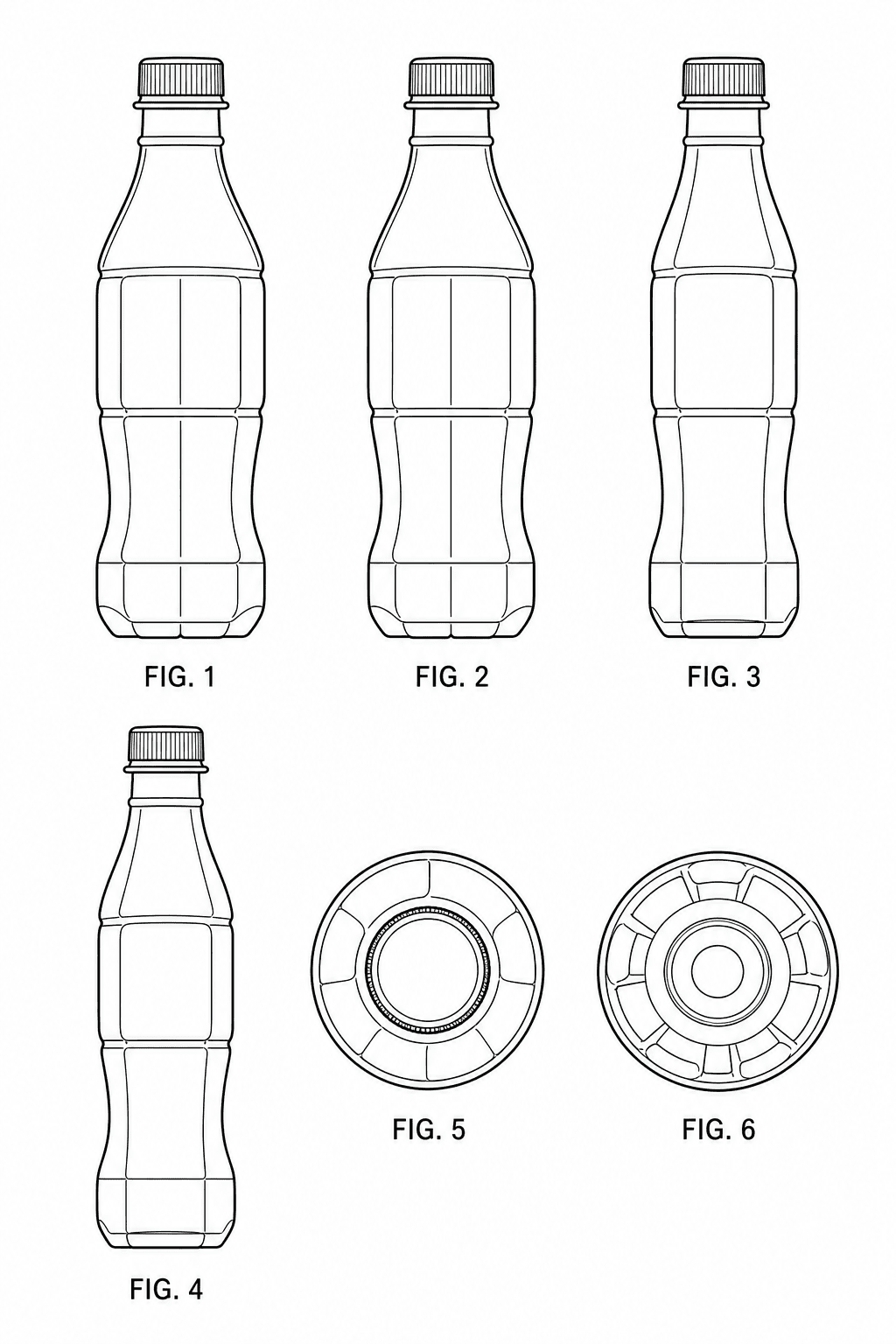

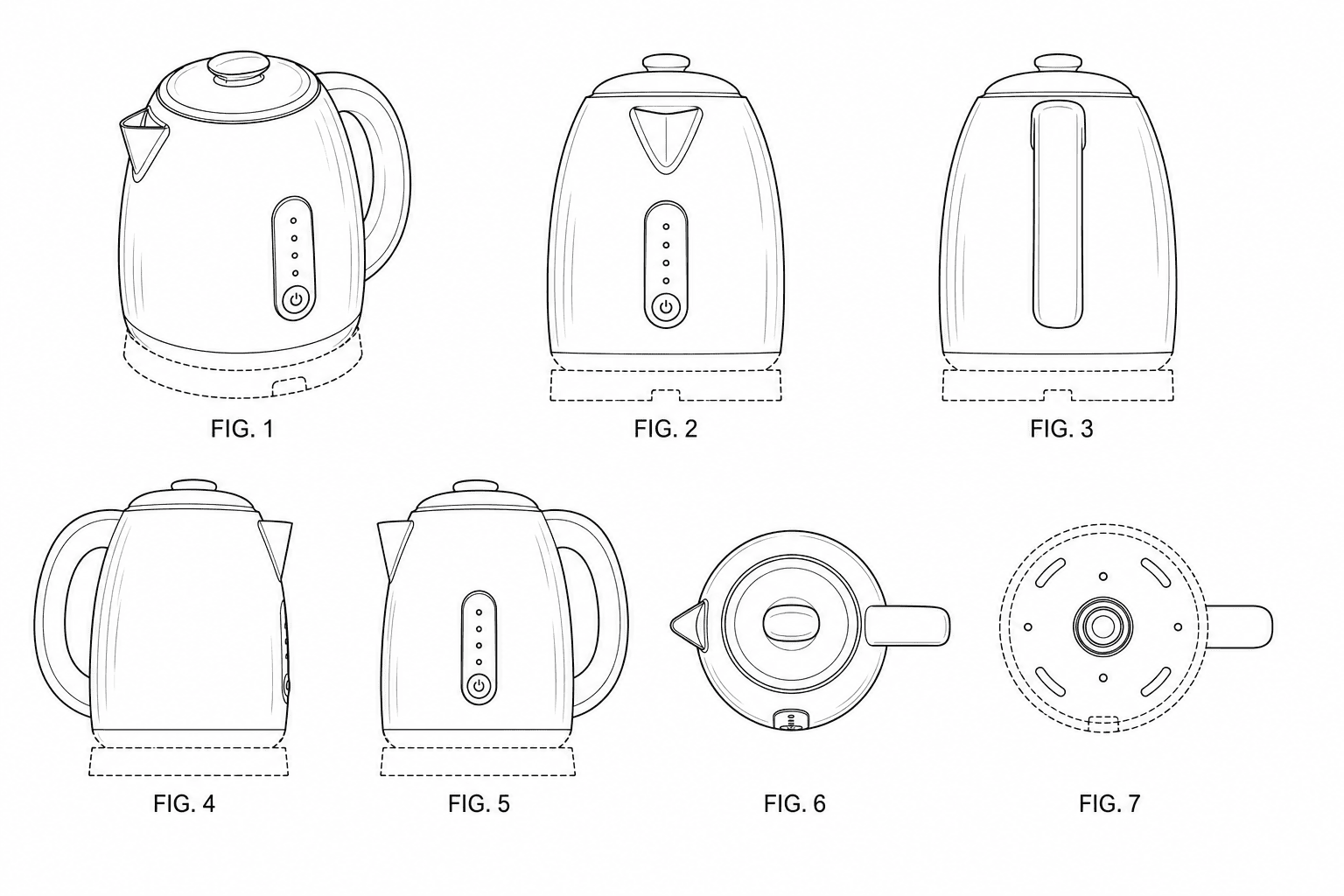

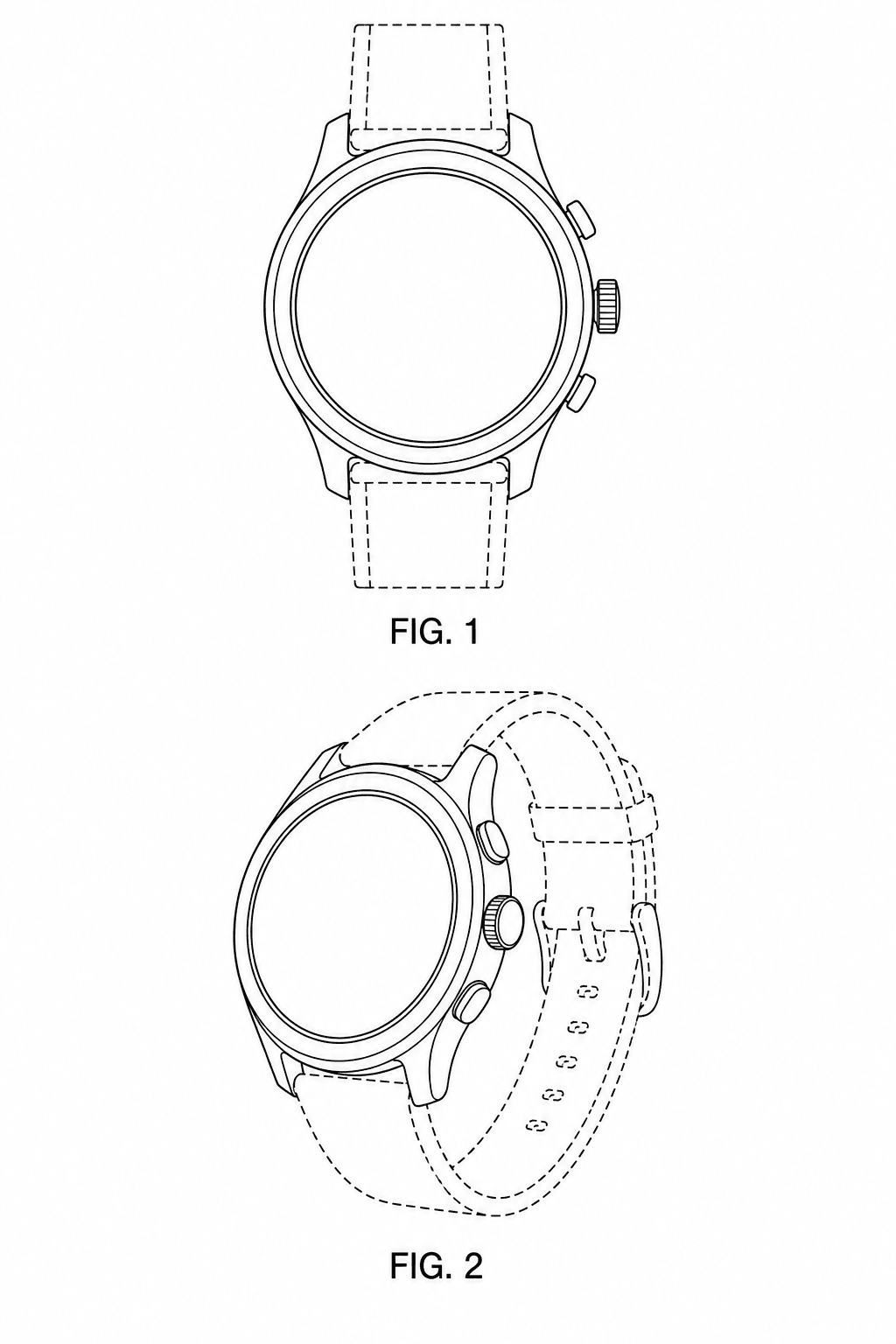

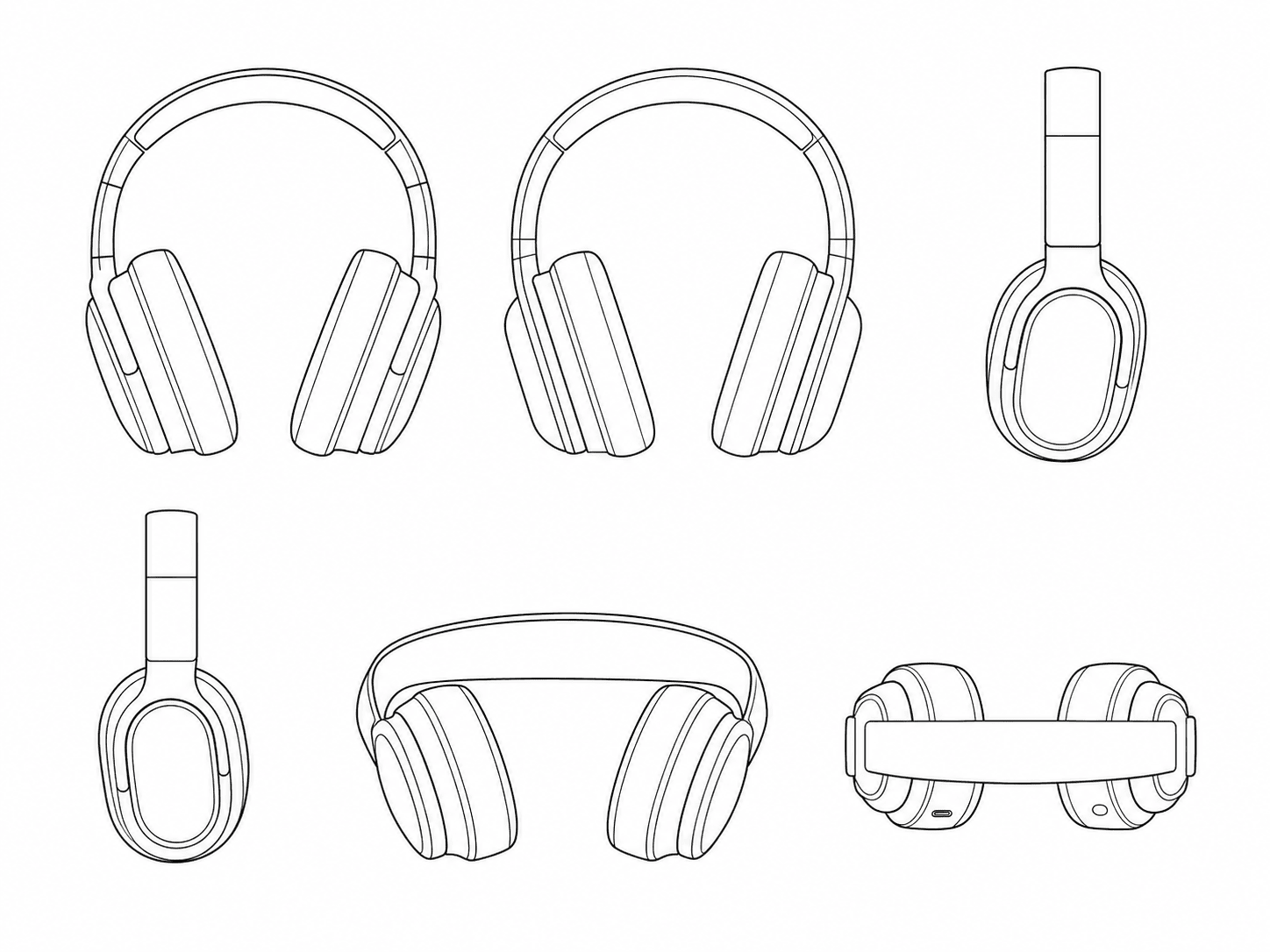

디자인 특허 도면
디자인 도면은 일관된 뷰 세트(정면·배면·측면·평면·저면)로 장식적 외관을 보여줍니다. 주장하는 형상은 실선, 주장하지 않는 배경은 파선, 참조부호는 쓰지 않습니다.

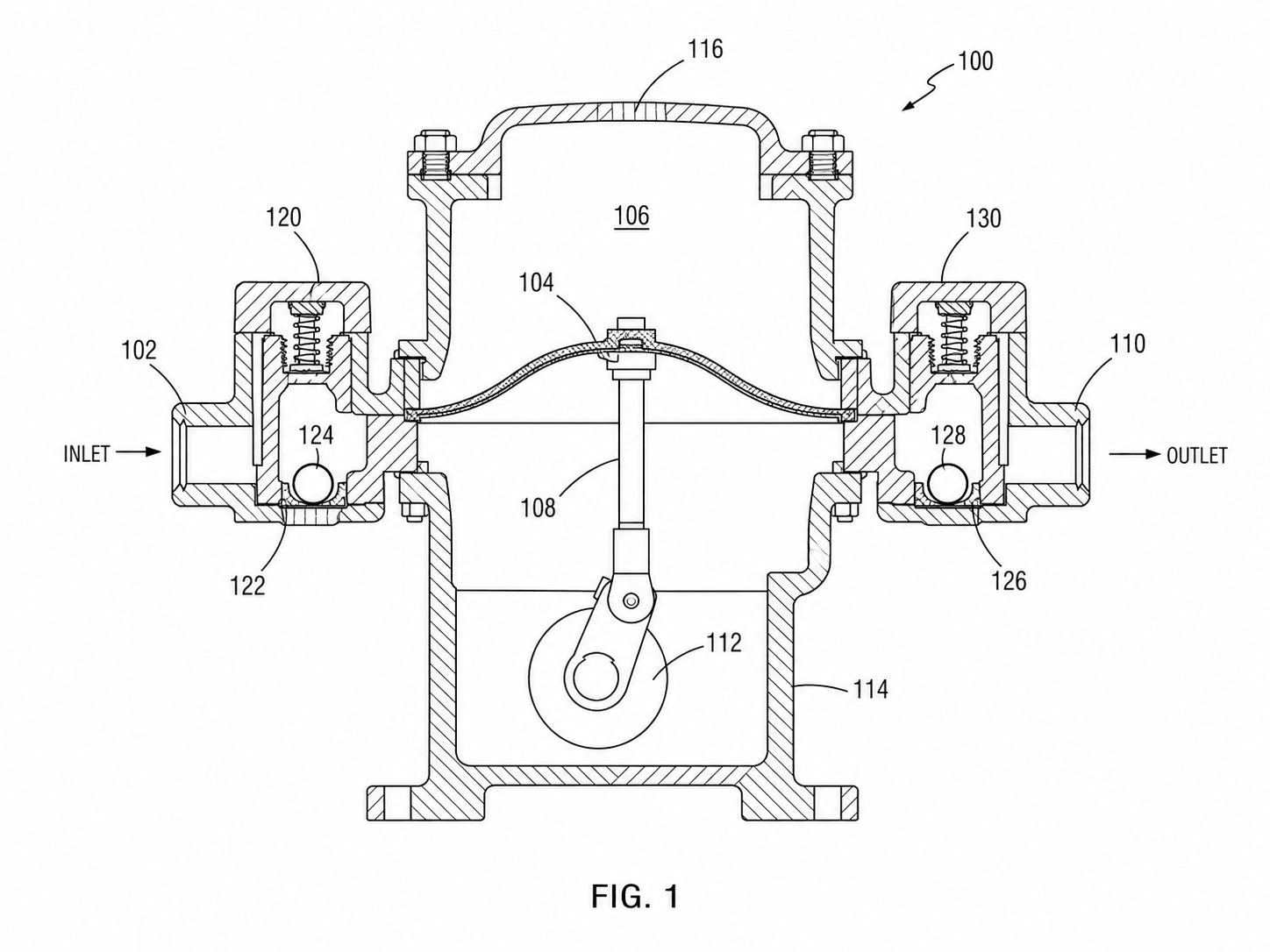

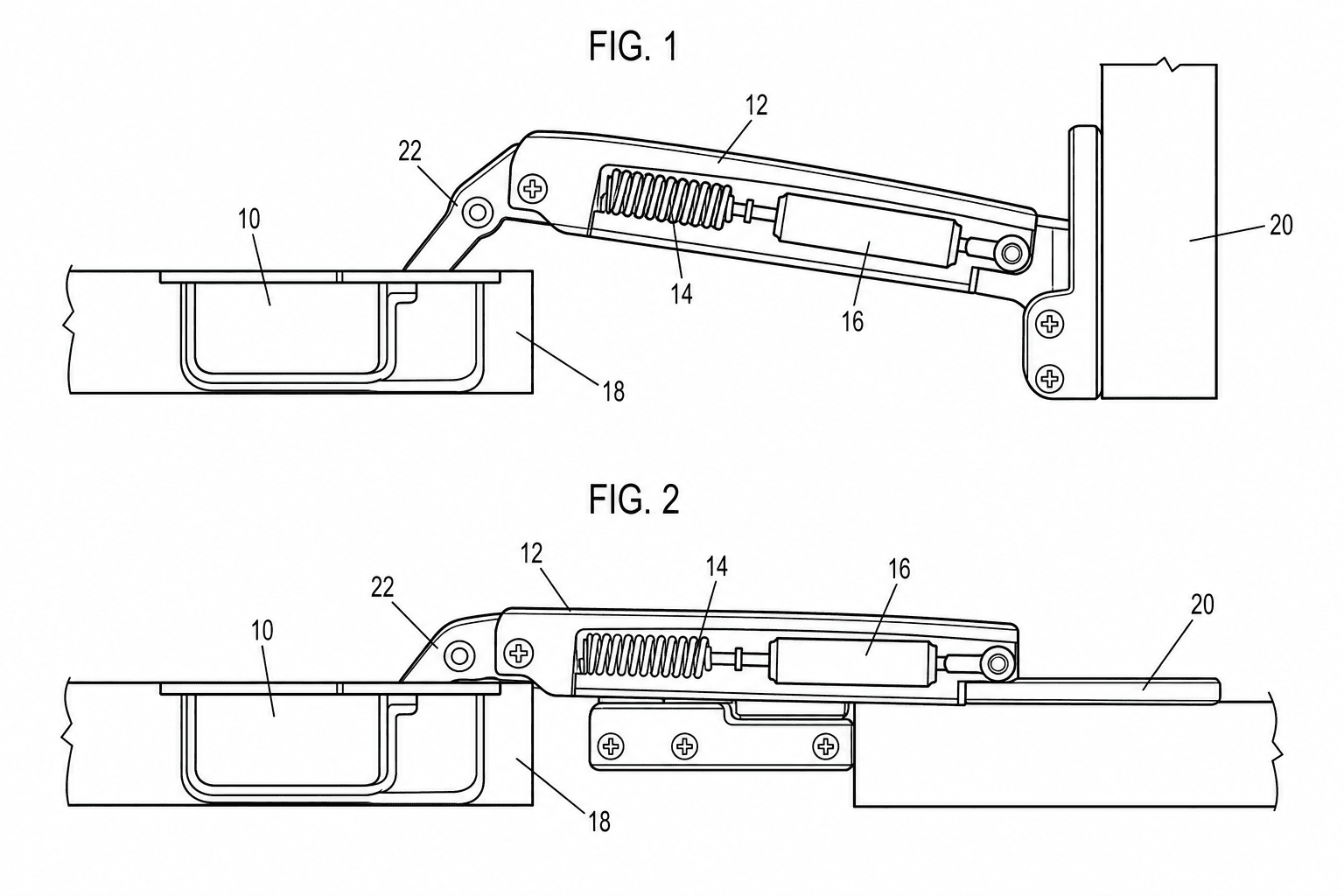

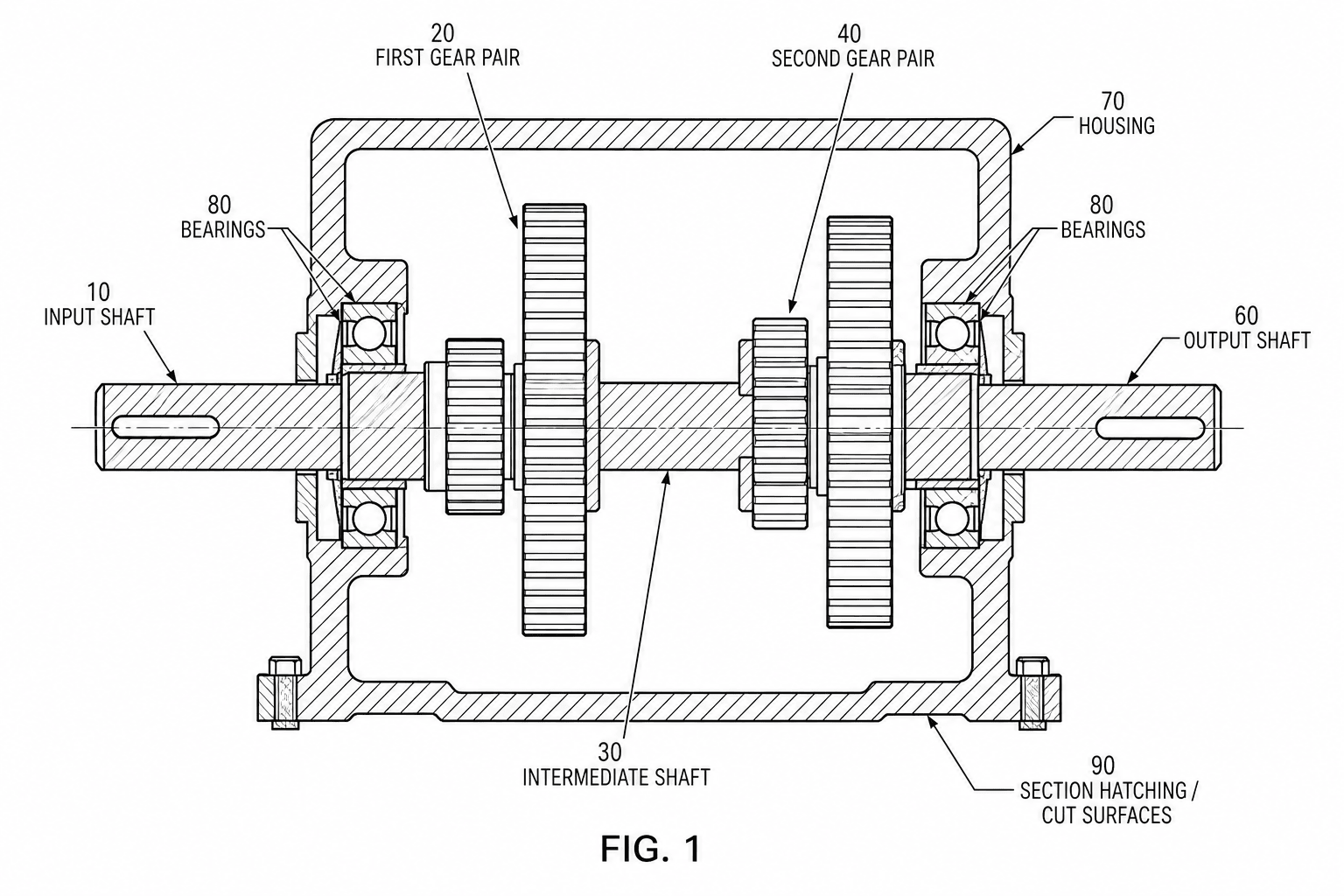

기계 특허 도면
기계 도면의 핵심은 절단면의 단면 해칭, 조립 상태를 가로질러 일관된 참조부호, 깔끔한 정투상 또는 사시 투상입니다.

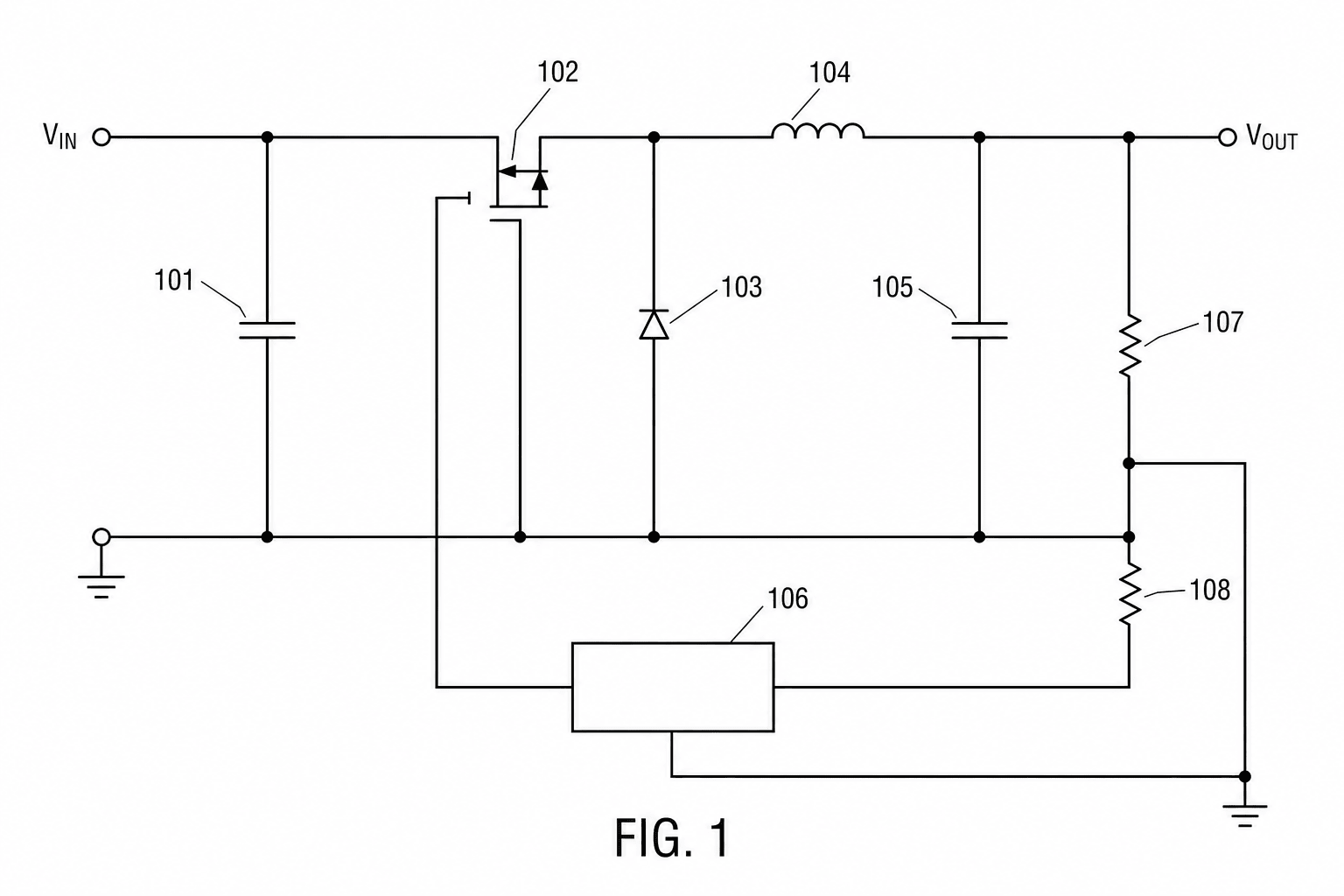

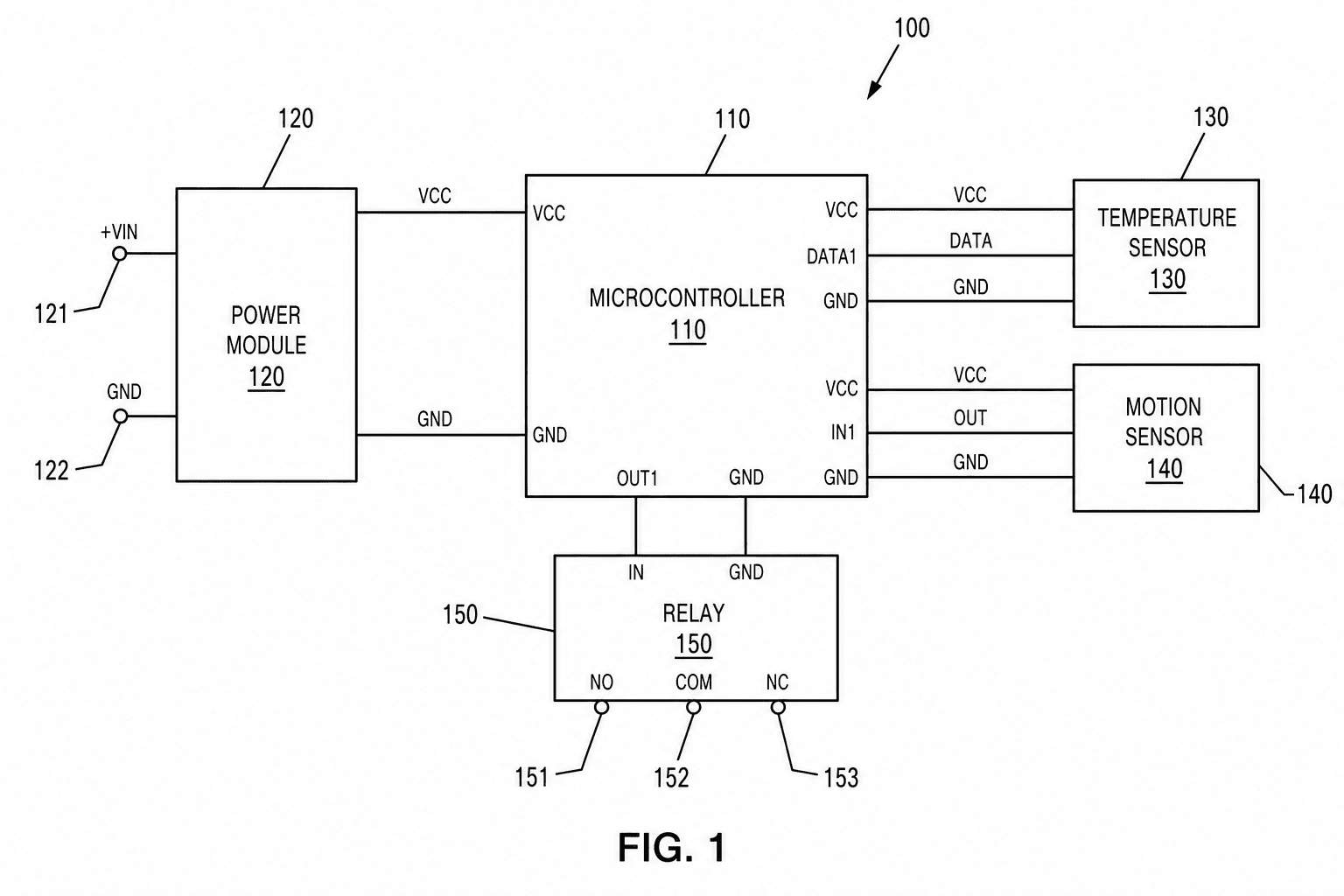

전기·회로 도면
회로도는 표준 기호와 라벨이 붙은 네트를, 배선도는 직각 배선을 씁니다. 둘 다 선 굵기를 균일하게 유지해 청이 축소 인쇄해도 복제할 수 있게 합니다.

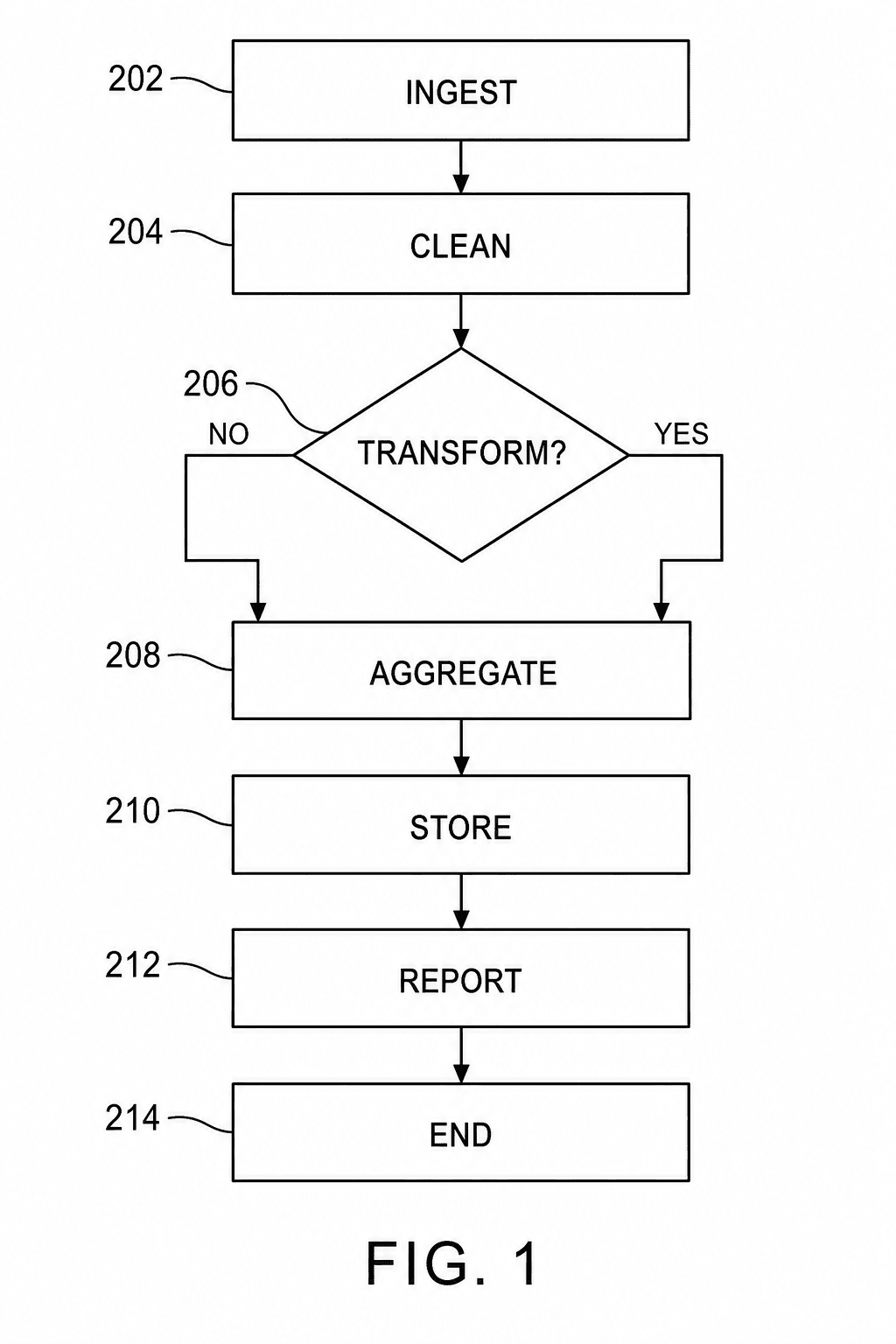

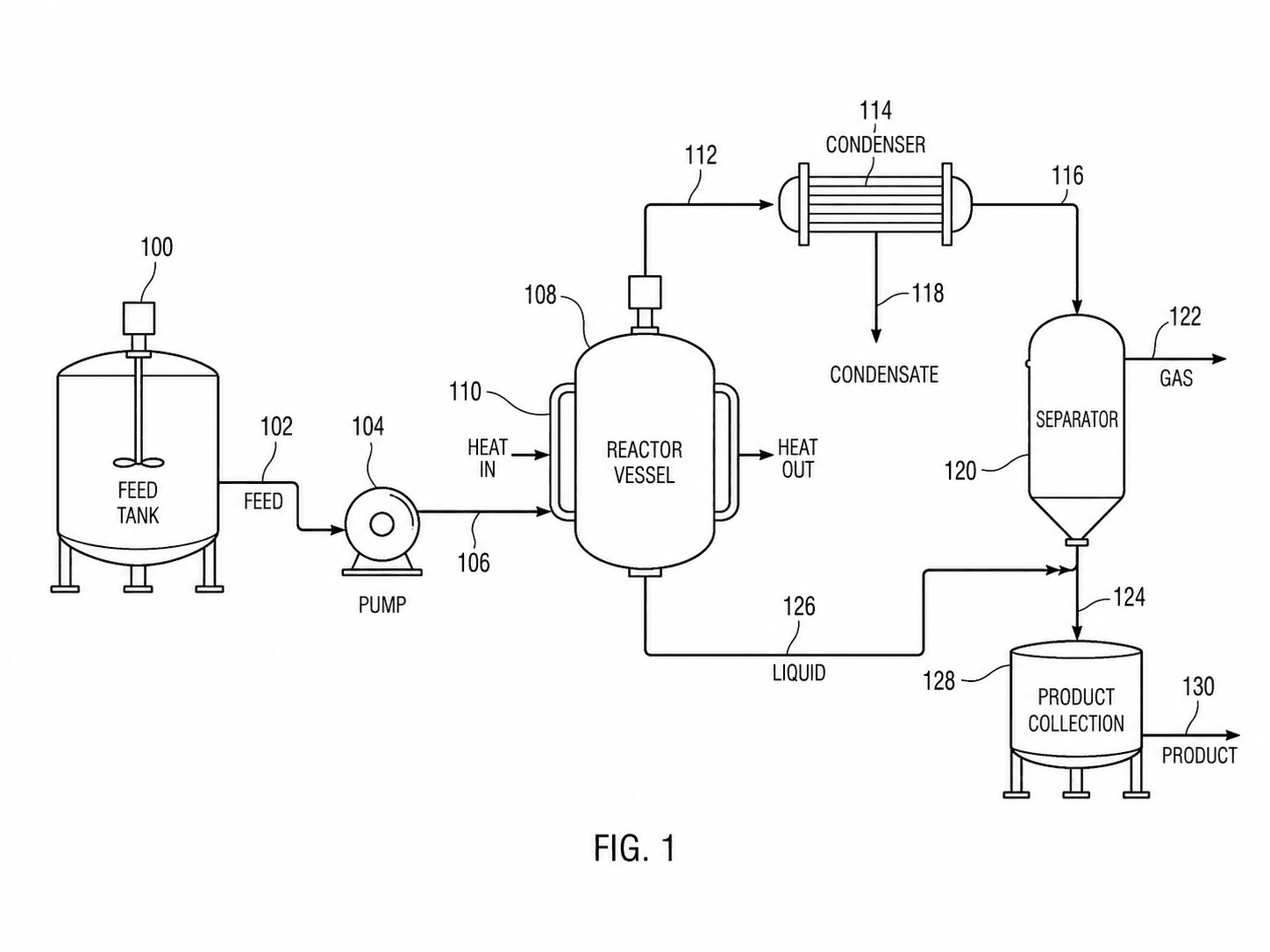

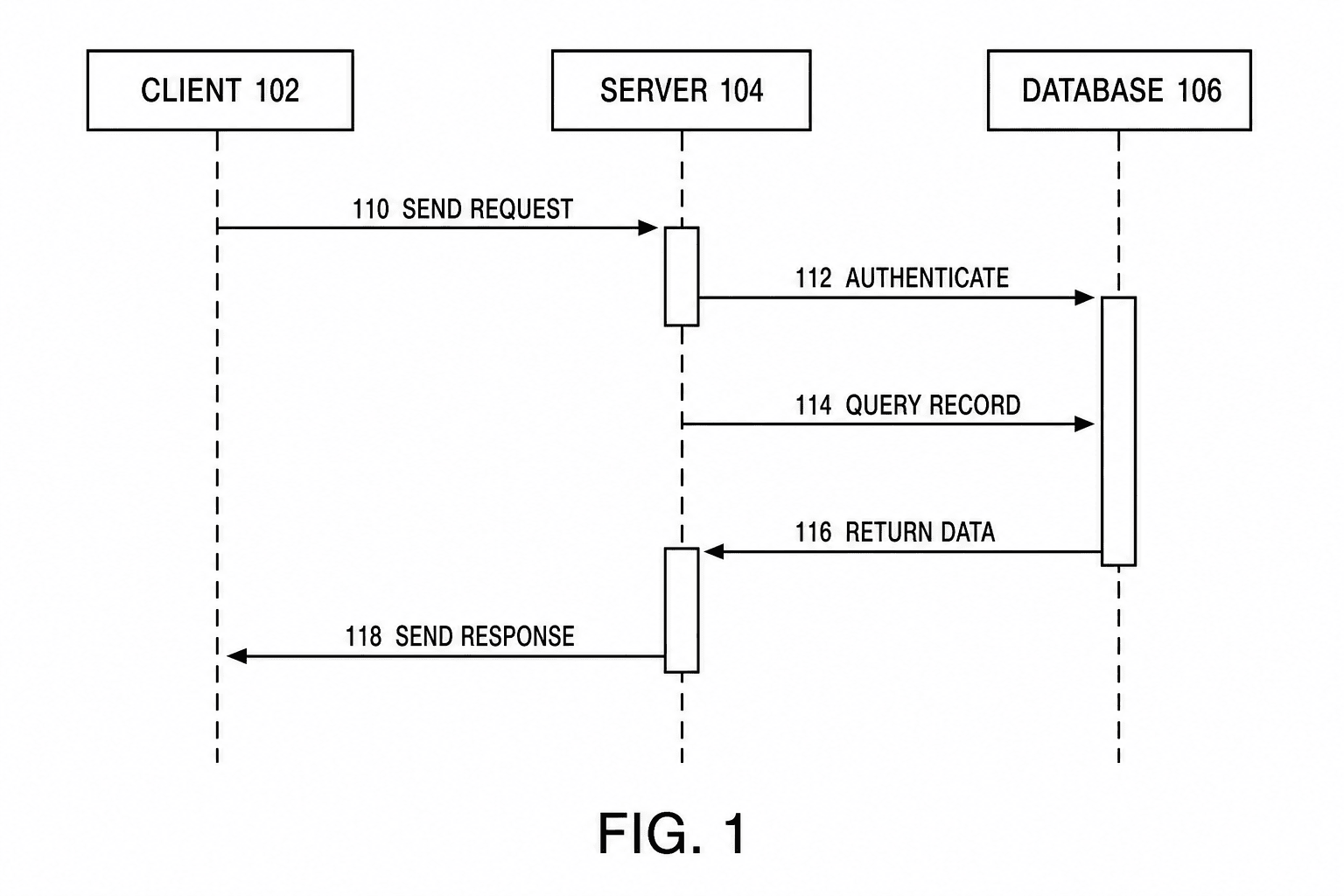

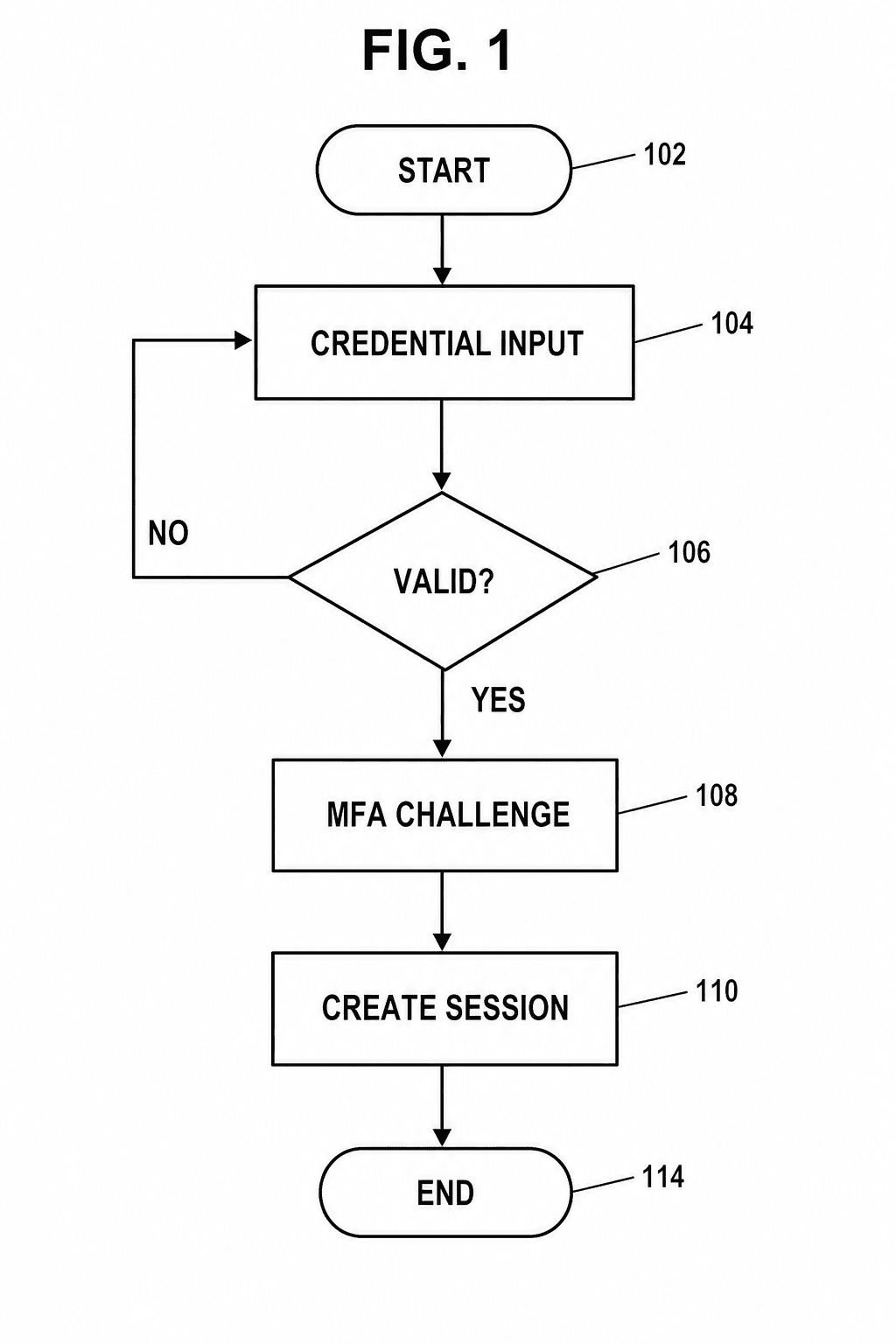

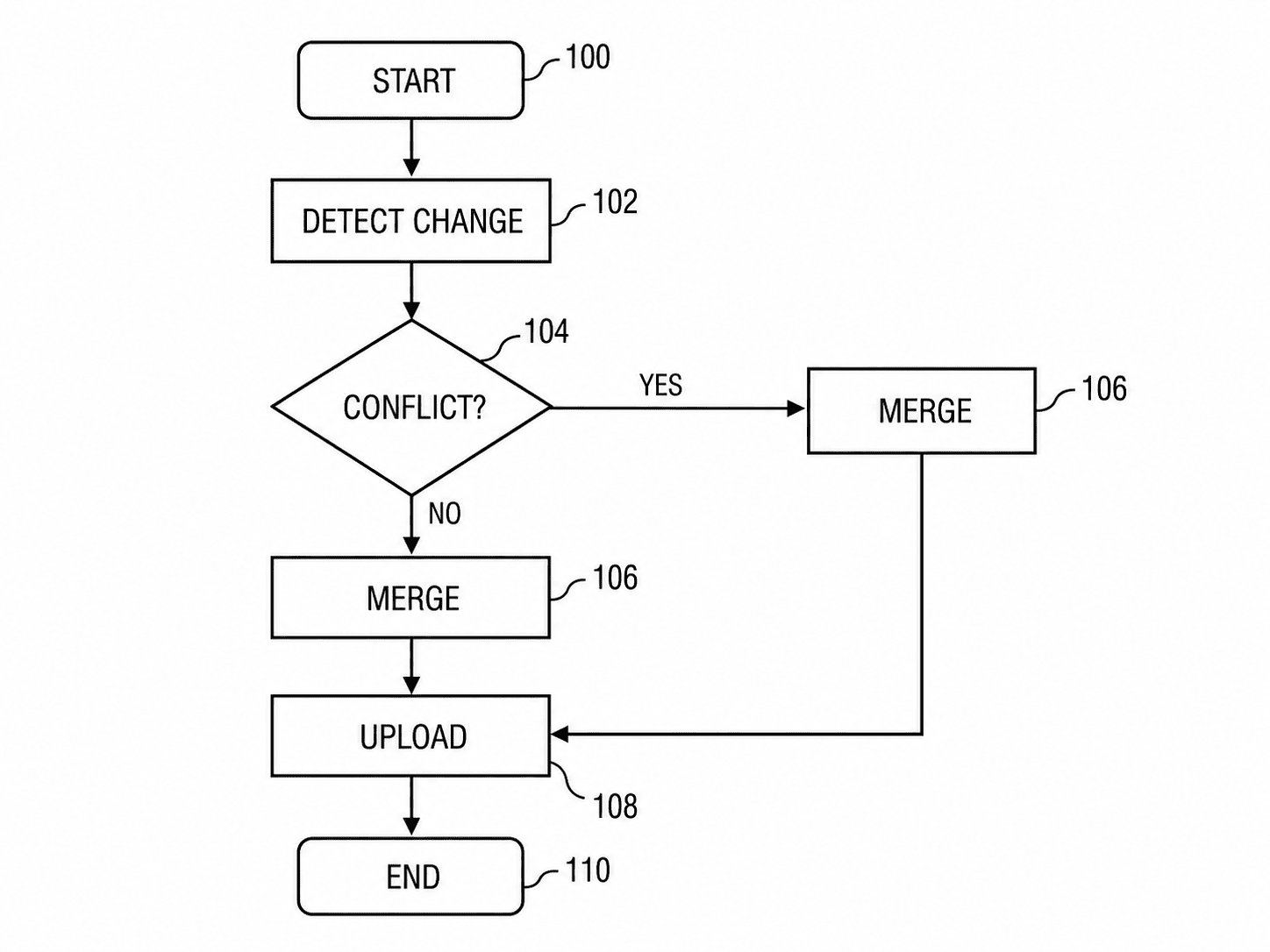

소프트웨어 순서도와 공정도
방법 청구항은 순서도로 뒷받침합니다: 번호 매긴 단계를 박스와 판단 마름모에 담고, 화살표로 주장하는 순서를 모호함 없이 보여줍니다.

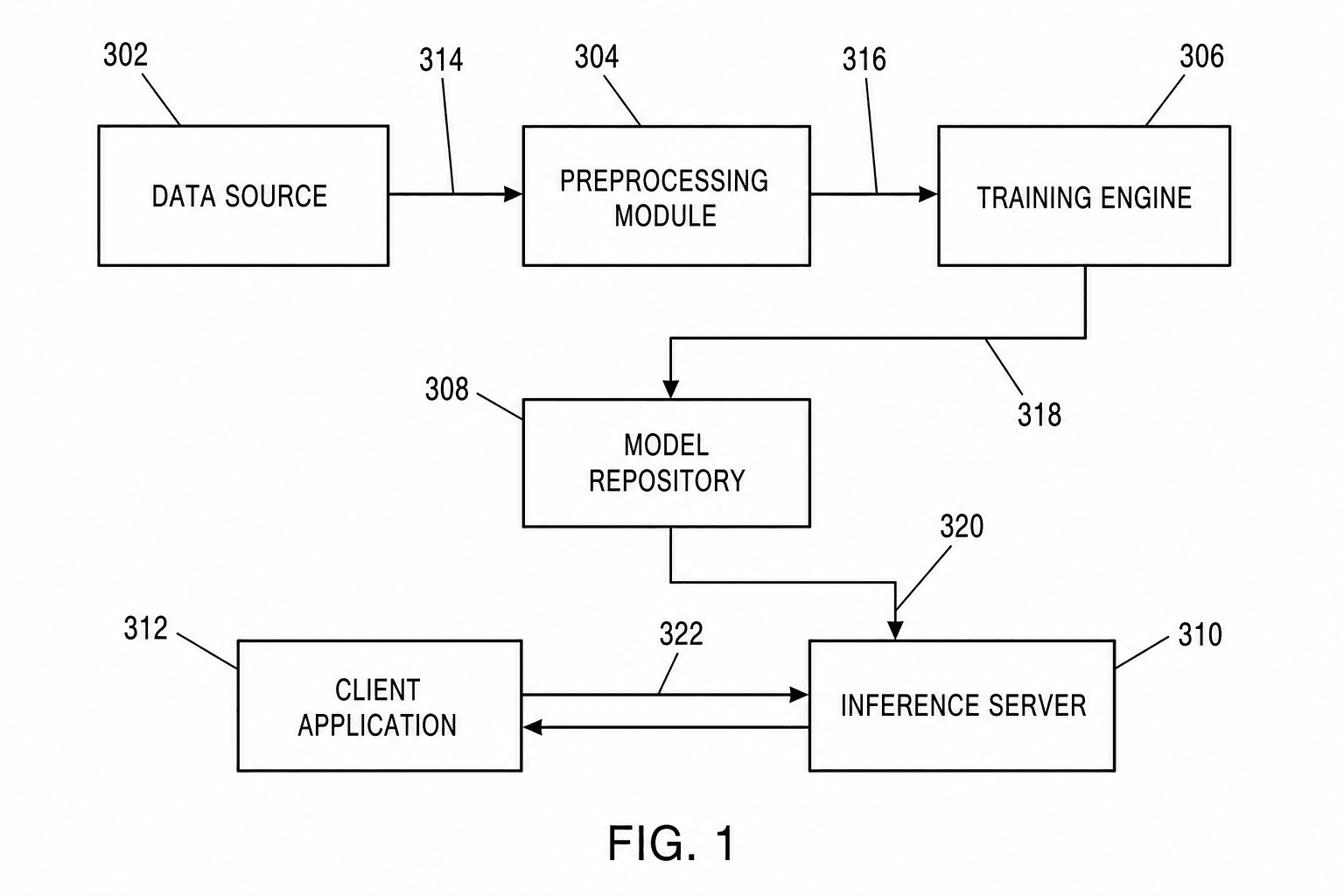

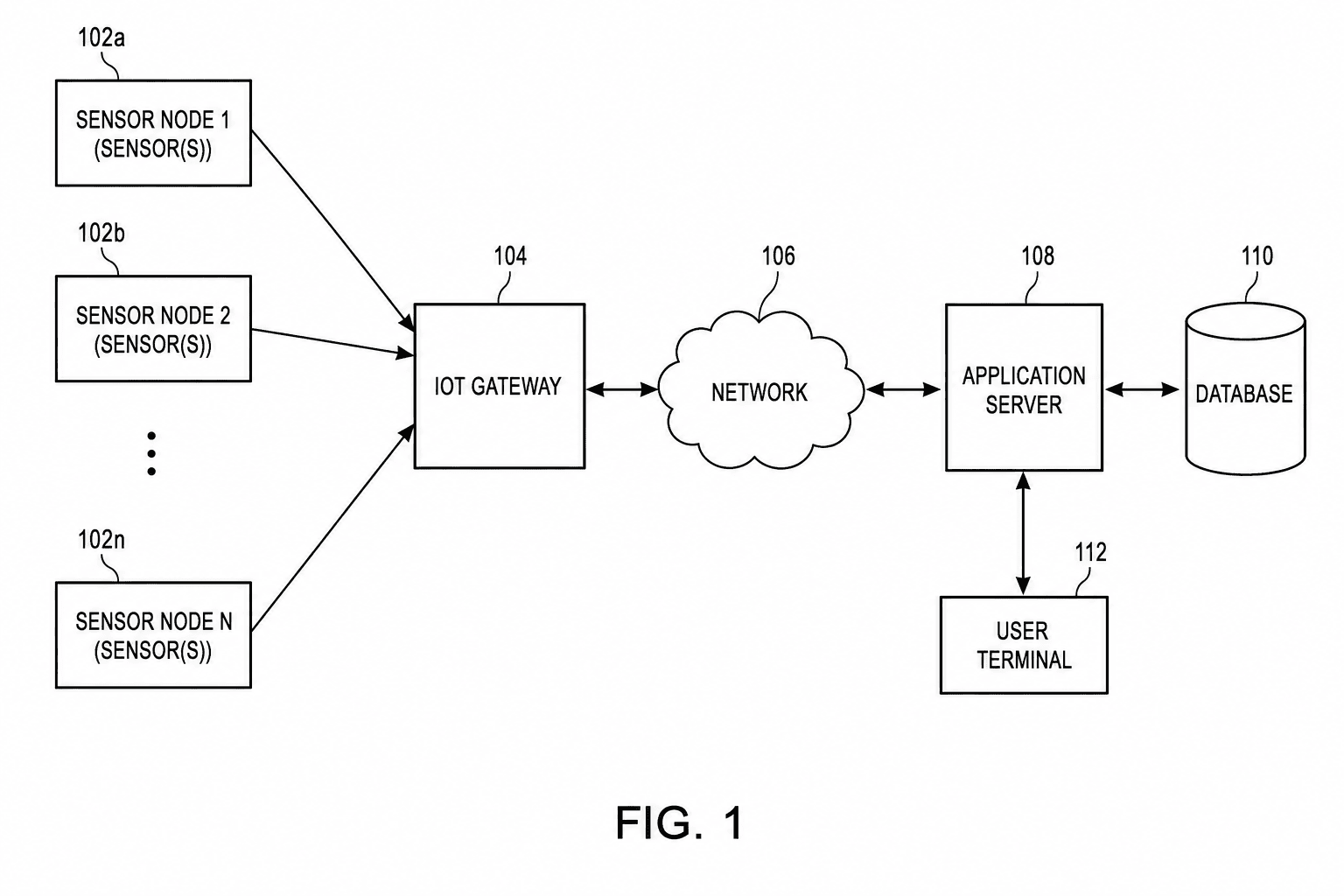

블록도
시스템 청구항은 블록도로 뒷받침합니다: 라벨이 붙은 직사각형 모듈을 도면별로 1xx/2xx/3xx로 부번하고, 신호나 데이터 흐름을 화살표로 연결합니다.

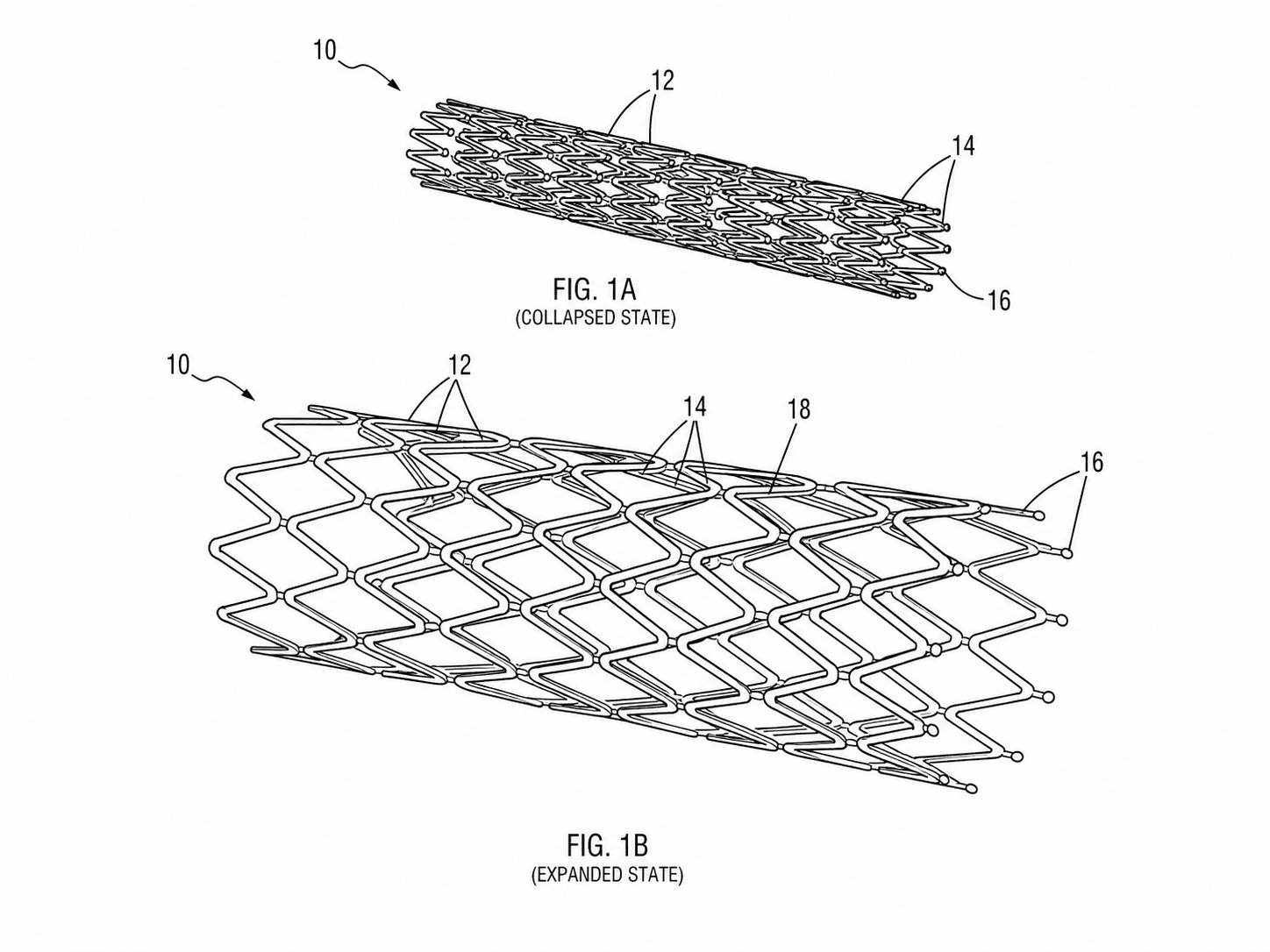

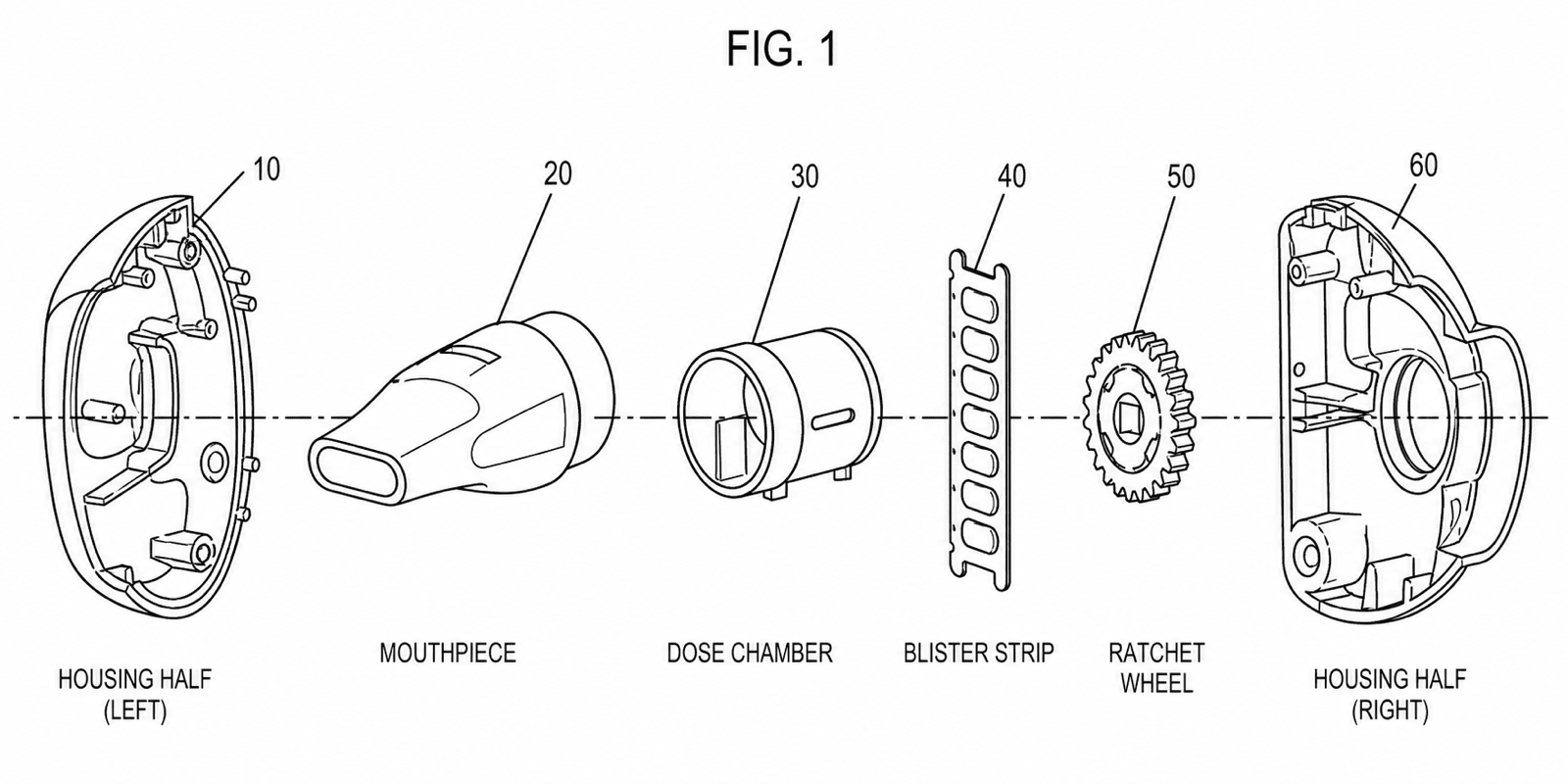

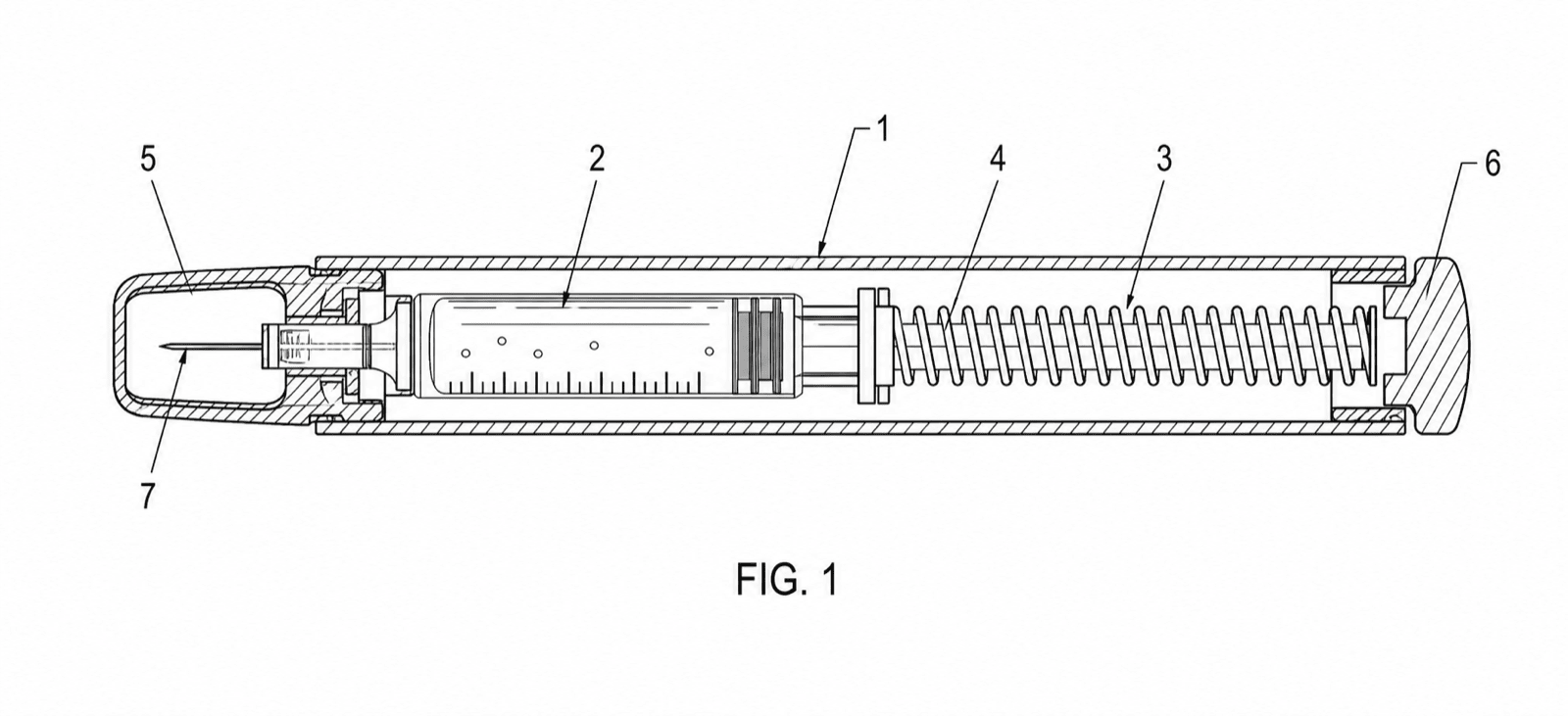

의료기기 도면
의료기기 도면은 여러 상태(전개/압축), 하우징을 관통하는 단면, 분해도가 필요할 때가 많습니다 — 모두 도면 간 부호를 일관되게 유지합니다.

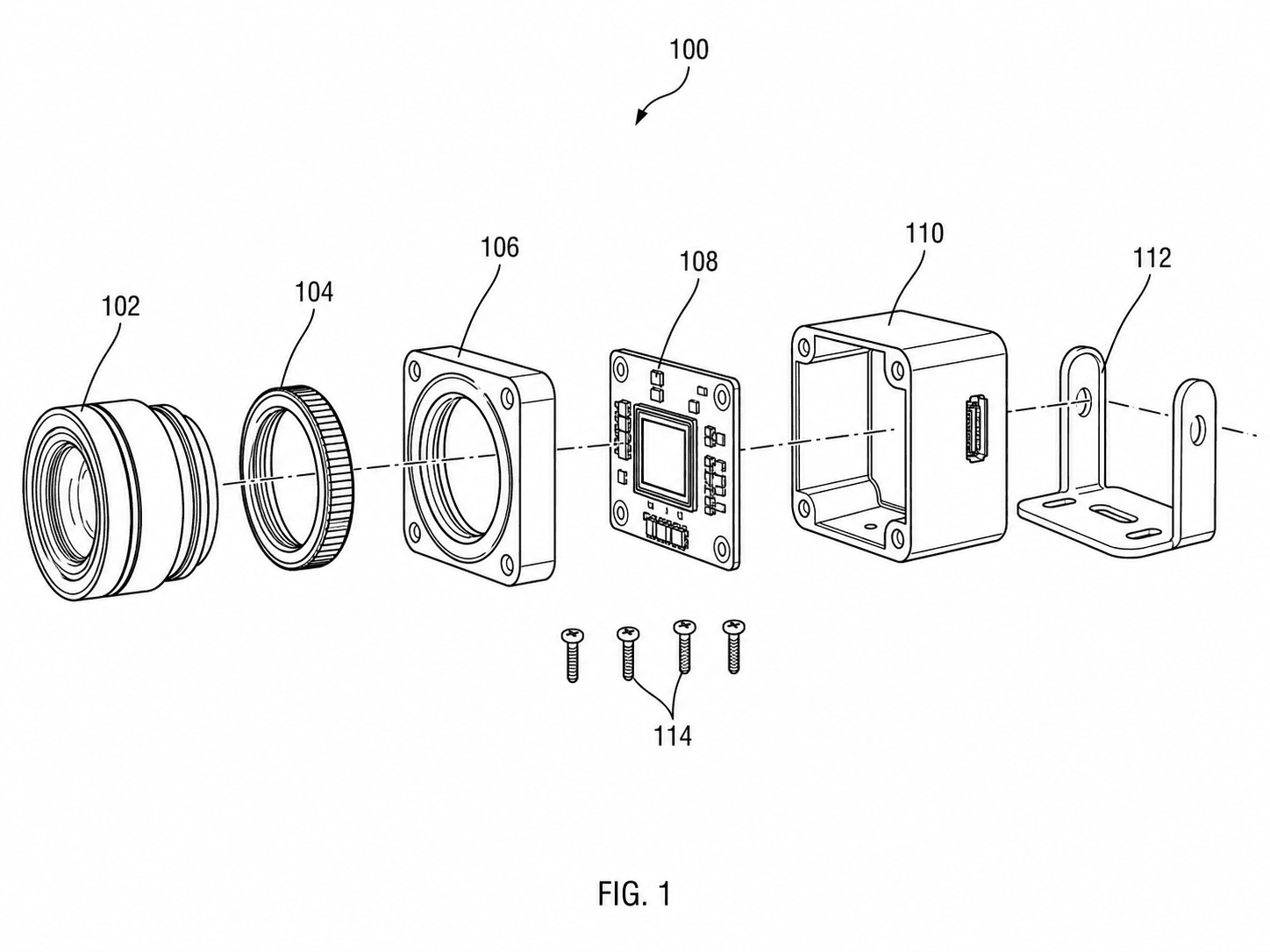

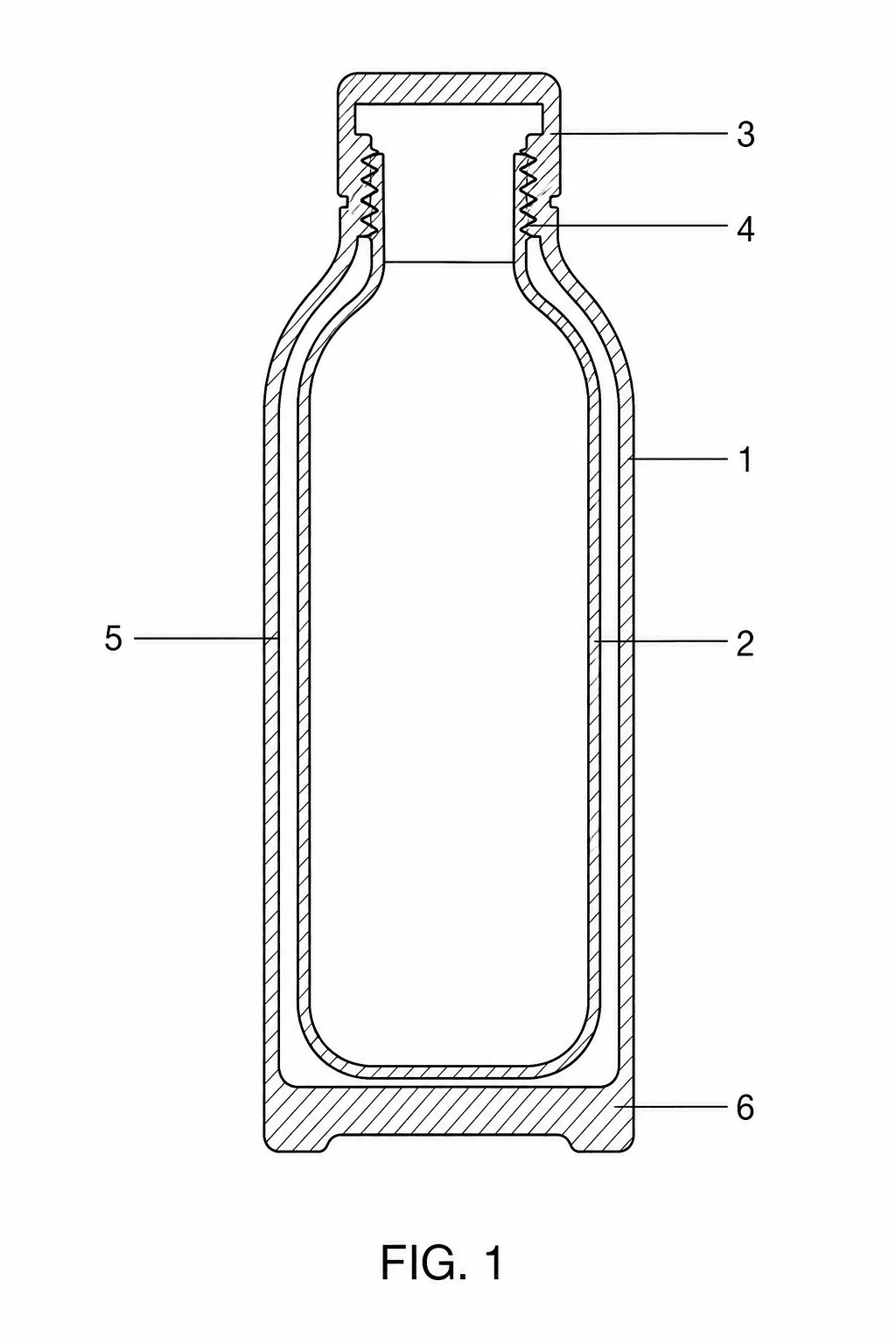

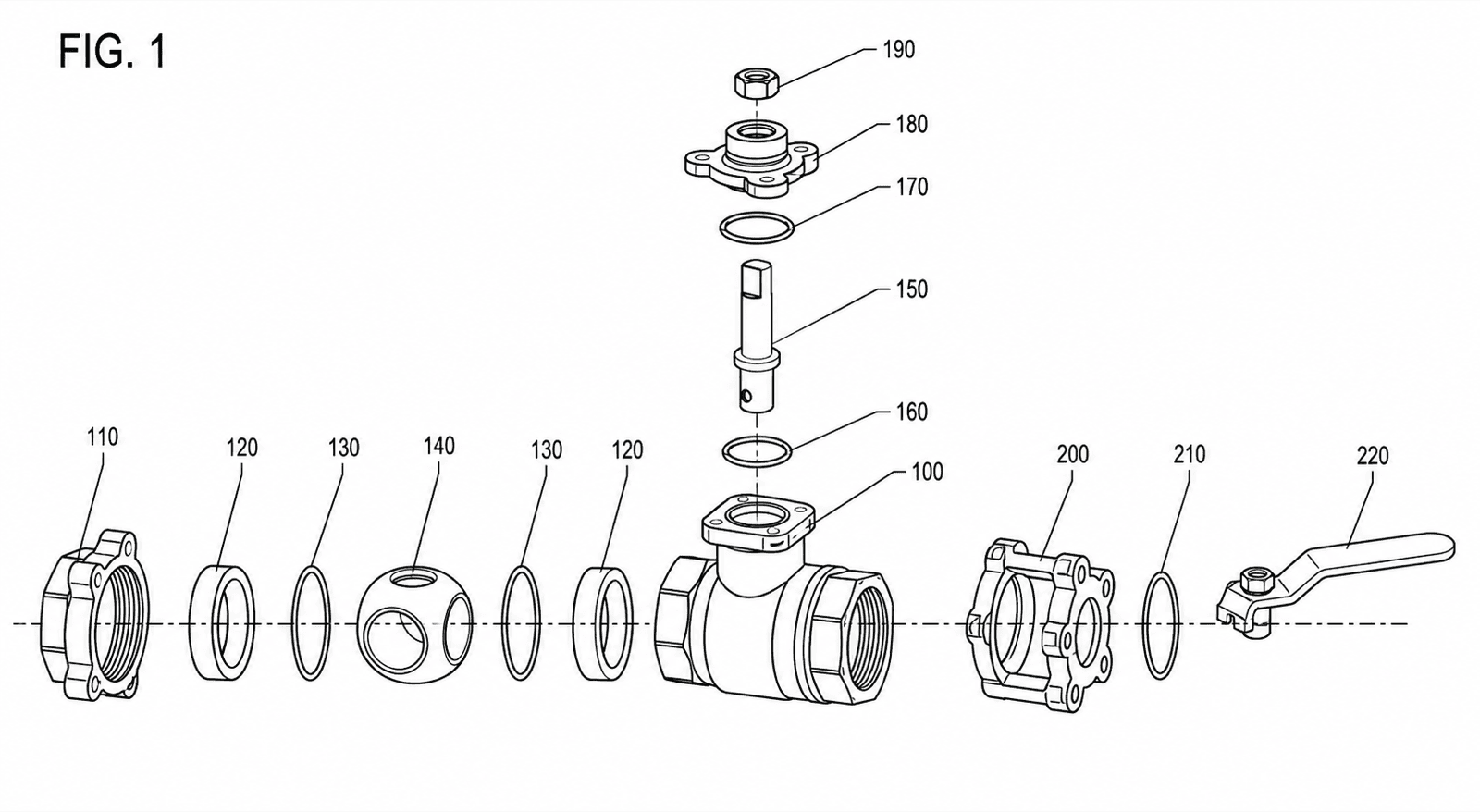

분해도와 단면도
분해도는 파선 정렬축을 따라 부품을 분리하고, 단면도는 모든 절단면에 해칭을 넣습니다. 둘 다 선 굵기와 참조부호 규칙을 여전히 충족해야 합니다.
특허 도면은 어떻게 생겼나?
출원 가능한 모든 특허 도면 — 이 페이지의 모든 특허 그림 — 은 같은 해부 구조를 따릅니다.
시트
정해진 여백이 있는 흰 용지. 도면은 사용 가능 영역 안에 배치되고, 부번된 시트들이 모여 출원서의 도면 부분이 됩니다.
도면 라벨
각 뷰는 FIG. 1, FIG. 2…로 표기된 하나의 도면입니다 — 발명 하나가 여러 시트에 걸쳐 여러 도면이 될 수 있습니다.
참조부호와 지시선
도면 속 번호 요소(10, 12, 14…)가 주장하는 각 부품을 표시하고, 가는 지시선으로 연결되며, 모든 뷰에서 같은 번호를 유지합니다.
선화 규칙
흰 바탕에 균일한 굵기의 검은 실선 — 청이 명시적으로 허용하지 않는 한 색·회색 채움·사진 질감은 안 됩니다.
도면 vs 다이어그램 vs 도(figure)
검색에서는 겹치지만 특허 출원에서는 서로 다른 것을 가리키는 세 단어.
특허 도면(drawing)
선화 뷰 그 자체 — 관행에 맞춰 그린 발명의 사시도·입면도·단면도·분해도.
특허 다이어그램(diagram)
개략적 도면 — 블록도·순서도·회로도·시스템 다이어그램 — 으로, 주로 소프트웨어·전기·AI/ML 출원에서 씁니다.
특허 도(figure)
청이 보는 공식 단위: 시트에 배치되어 FIG. n으로 표기된 모든 도면과 다이어그램. 출원되는 순간 도면도 다이어그램도 도가 됩니다.
예시 사용법
예시는 빈 프롬프트보다 빠른 출발점입니다.
가까운 카테고리 선택
발명에 가장 가까운 예시를 찾습니다.
열어서 불러오기
프롬프트가 /generate에 로드되어 발명에 맞출 수 있습니다.
편집·뷰 추가
참조부호 조정, 뷰 추가, 장식 음영 제거.
출원 전 검사
도면 검사기로 대상 청 기준 검증 후 내보냅니다.
이 예시가 가장 유용한 경우
- 실용·디자인·기계·전기 및 회로 도면의 참고가 필요할 때
- 소프트웨어 흐름도, 블록 다이어그램 또는 기타 프로세스 도면을 작성할 때
- 발명이 의료기기이거나 분해도·단면도가 필요할 때
- 백지에서 시작하지 않고 활용할 수 있는 실용적인 프롬프트가 필요할 때
다른 곳을 봐야 하는 경우
- 정확한 청 규정이 필요할 때 — 특허 도면 요건을 보세요
- 6개 청 규정 비교가 필요할 때 — 특허 도면 기준을 보세요
- 지금 바로 완성 도면이 필요할 때 — 생성기를 열고 발명을 설명하세요
