블록 다이어그램 메이커 (특허 도면용)
블록 다이어그램, 시스템 다이어그램, 모듈 관계, 하드웨어/소프트웨어 구조 개요에 맞는 출원용 도면을 생성합니다.
- 블록 다이어그램, 시스템 설명, 아키텍처 스케치, README, 청구항 개요에서 시작합니다.
- 순백 배경의 흑백으로 USPTO §1.84 / CNIPA 도면 규칙을 충족하며 번호가 붙은 모듈·연결·경계·정보 흐름을 갖춘 라벨링된 블록도/시스템도를 생성합니다.
- 라벨, 화살표, 레이아웃, 구조를 반복 수정합니다.
- Figure Checker와 내보내기 도구로 이어집니다.

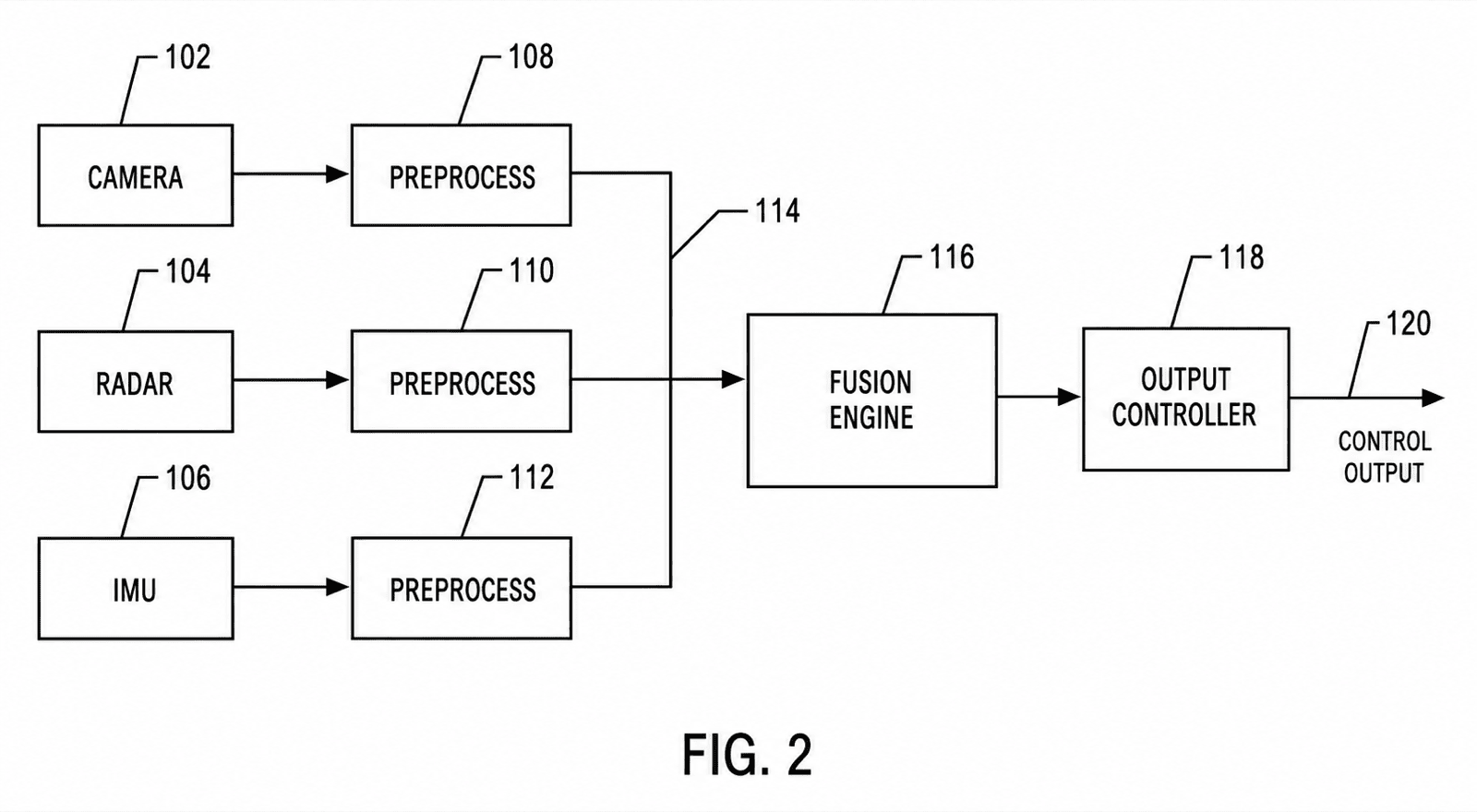

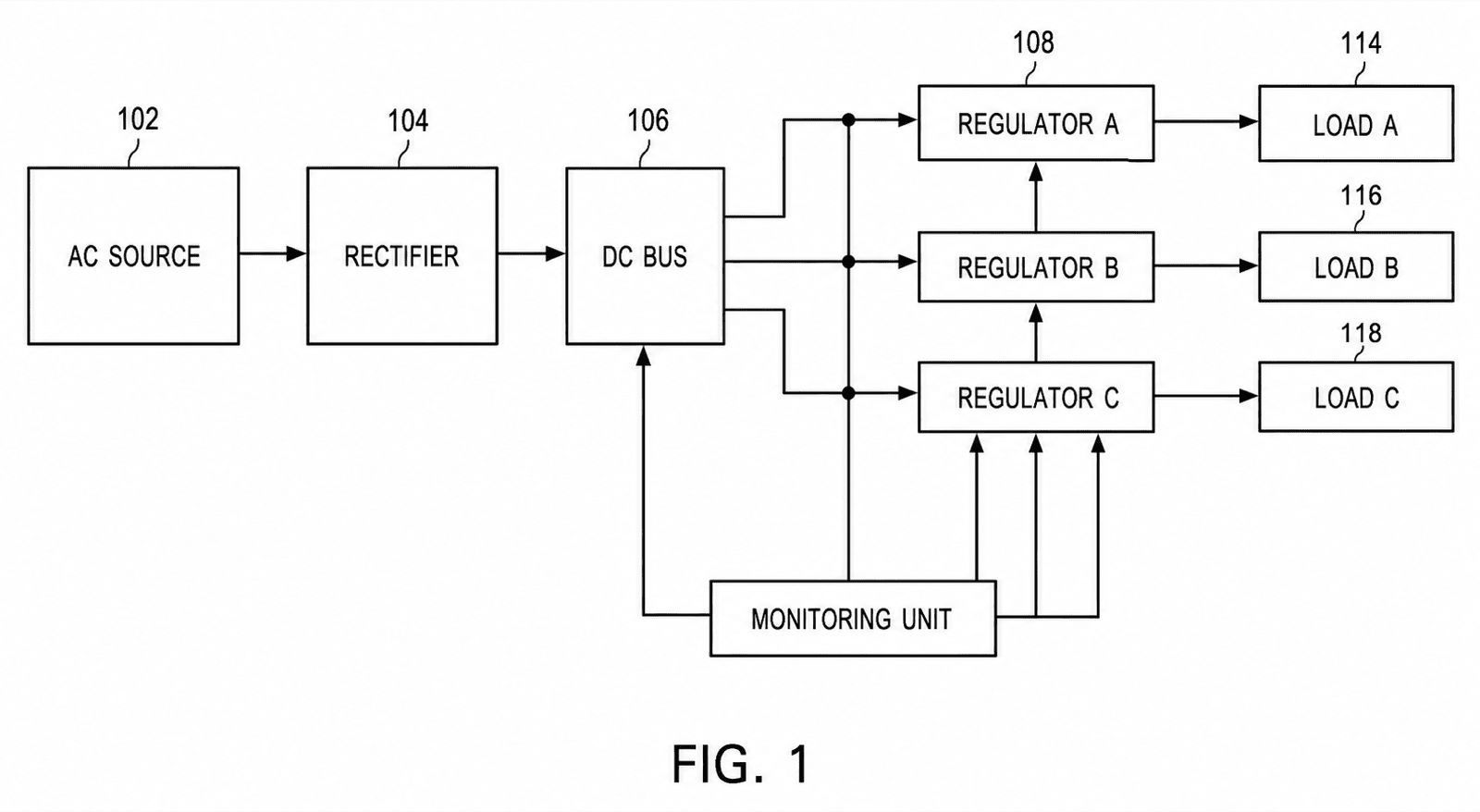

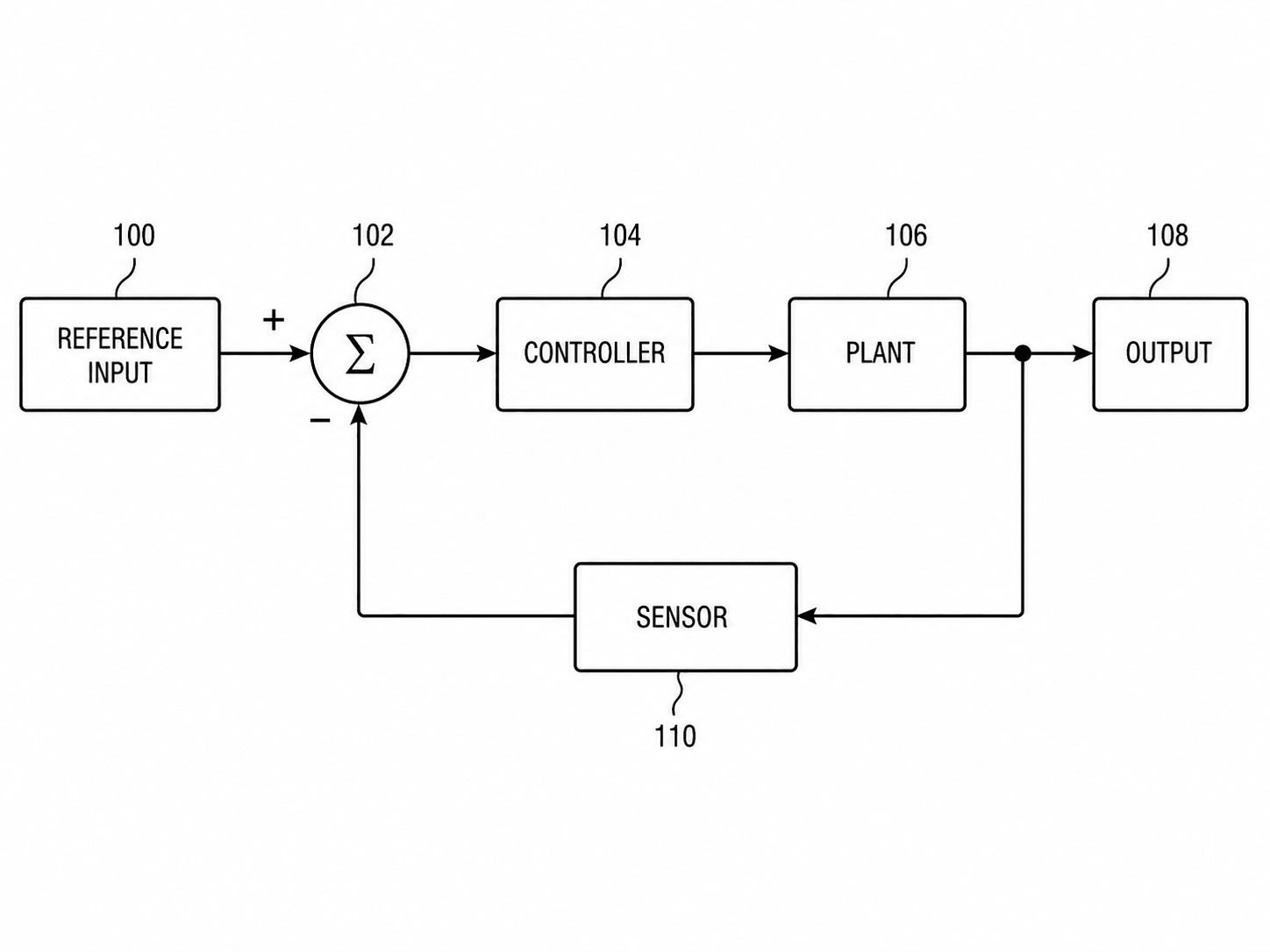

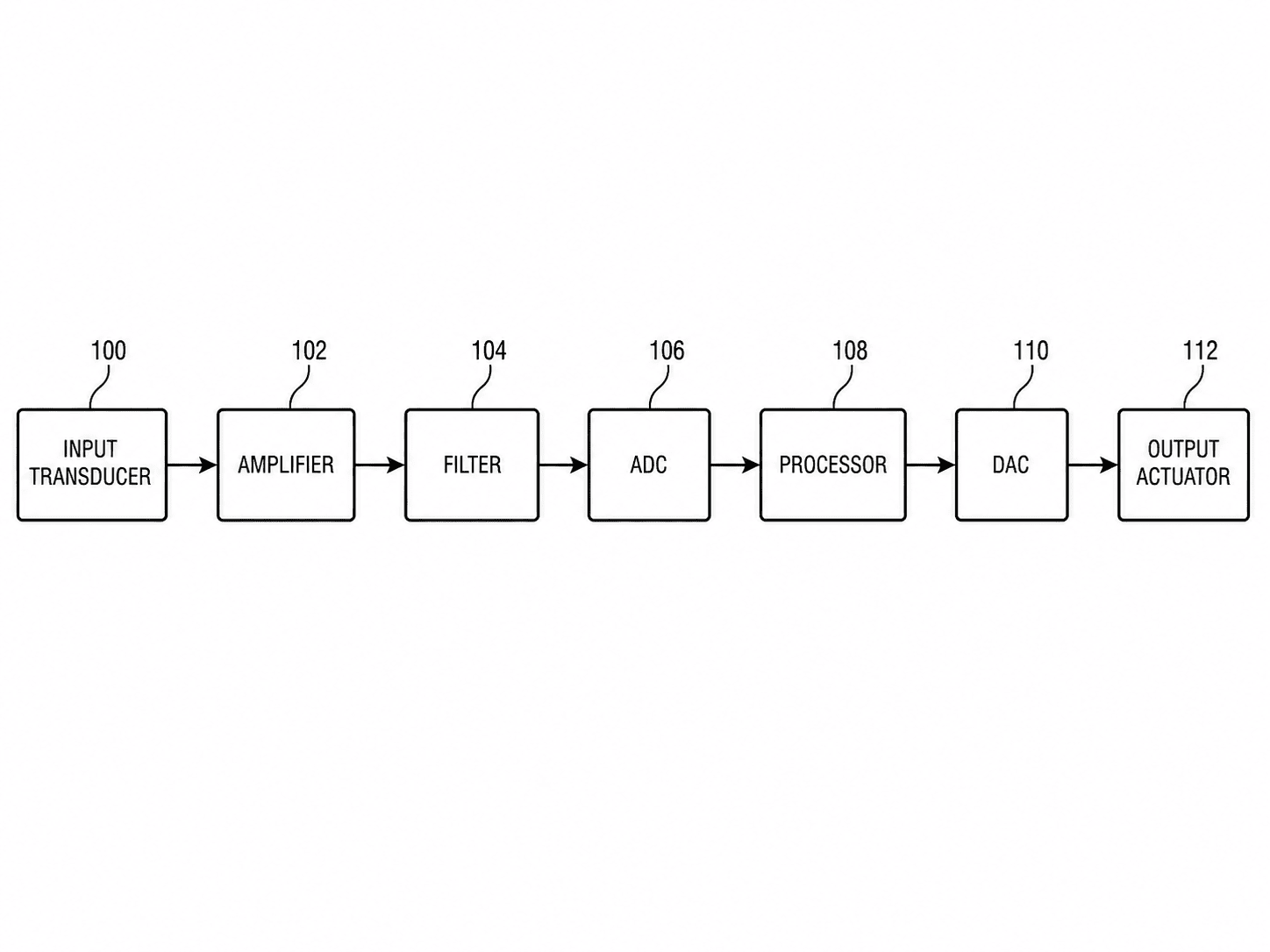

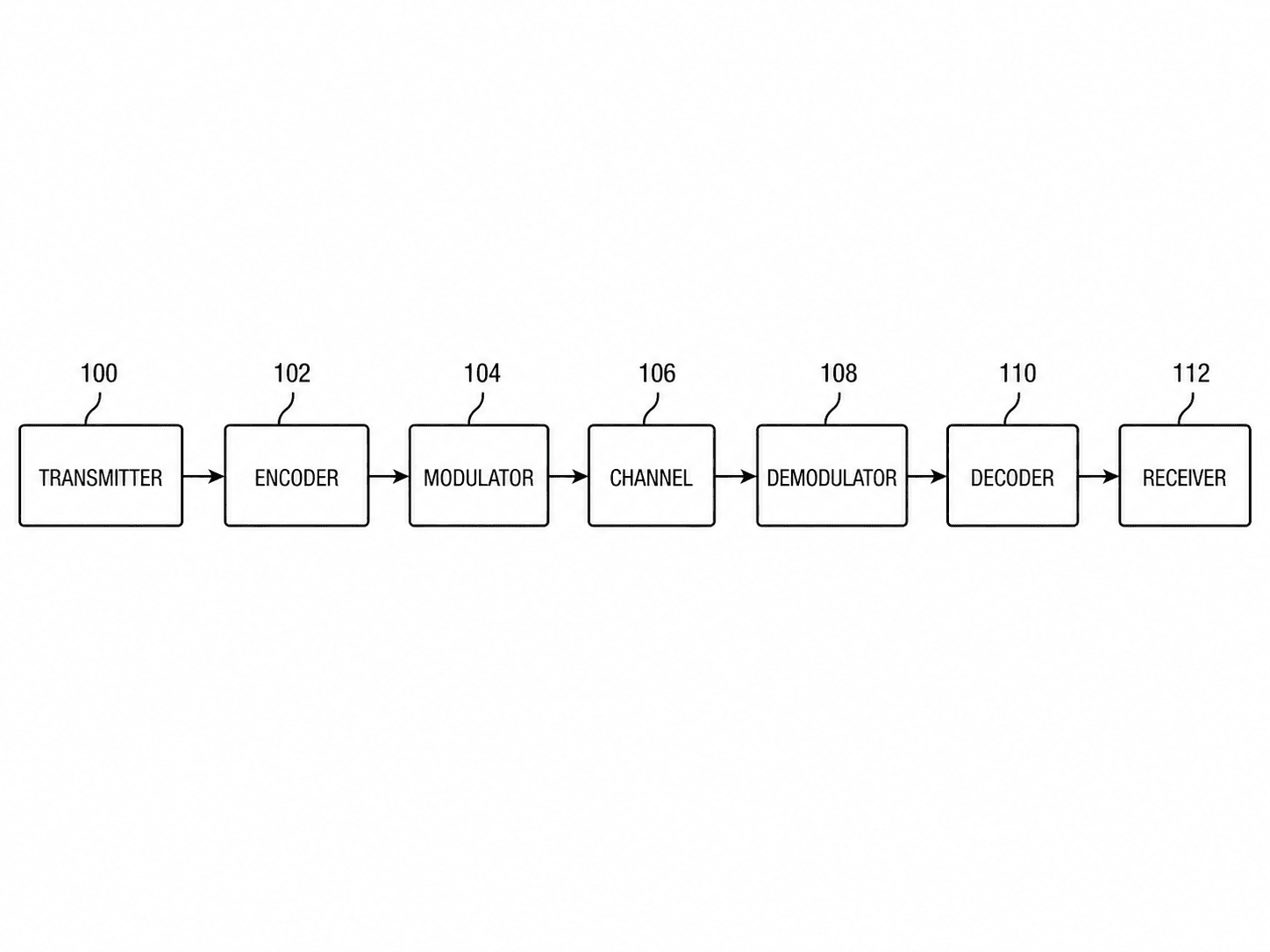

특허 블록도 예시
출원 스타일로 그린 가상의 발명. 열면 생성기에 불러와 쓸 수 있습니다.
실무 흐름
블록 다이어그램 메이커 (특허 도면용)는 소스 준비, 생성, 수정, 검토로 구성됩니다.
1
소스 준비
블록 다이어그램, 시스템 설명, 아키텍처 스케치, README, 청구항 개요을 정리합니다.
2
도면 생성
순백 배경의 흑백으로 USPTO §1.84 / CNIPA 도면 규칙을 충족하며 번호가 붙은 모듈·연결·경계·정보 흐름을 갖춘 라벨링된 블록도/시스템도를 만듭니다.
3
점검 및 내보내기
레이아웃과 번호가 안정된 후 내보냅니다.
특허 전용 워크플로우가 필요한 이유
일반 이미지 도구는 블록 다이어그램, 시스템 다이어그램, 모듈 관계, 하드웨어/소프트웨어 구조 개요의 구조와 번호를 안정적으로 다루기 어렵습니다.
특허 중심 구조
블록 다이어그램, 시스템 다이어그램, 모듈 관계, 하드웨어/소프트웨어 구조 개요의 구성요소와 참조번호를 중시합니다.
반복 수정
전체를 다시 만들지 않고 필요한 부분을 조정합니다.
내보내기 전 점검
선, 여백, 번호, 형식을 점검합니다.
특허 블록 다이어그램에서 흔한 실수
블록 다이어그램을 벤더, 리전, 인프라 디테일이 가득한 배포 다이어그램처럼 다루는 것.
박스가 너무 넓거나("시스템") 너무 구현에 묶여 있는 것("PostgreSQL 15.2").
데이터, 제어, 전원, 사용자 입력을 구분 없이 섞은 화살표.
블록 다이어그램 한 프레임에 너무 많이 담겼는데도 보조 플로우차트나 상세 뷰를 생략하는 것.
블록 다이어그램 메이커 (특허 도면용)
블록 다이어그램 메이커 (특허 도면용) FAQ
블록 다이어그램 메이커 (특허 도면용) 열기
순백 배경의 흑백으로 USPTO §1.84 / CNIPA 도면 규칙을 충족하며 번호가 붙은 모듈·연결·경계·정보 흐름을 갖춘 라벨링된 블록도/시스템도를 생성하고 점검한 뒤 내보냅니다.
