Automatisation des organigrammes de brevets : des architectures système aux étapes de méthode

Dans le monde du brevetage de logiciels, une image ne vaut pas seulement mille mots — elle fait souvent la différence entre un brevet délivré et un rejet au titre de la section 112. Pour les fondateurs techniques et les praticiens du droit des brevets, le défi consiste à traduire un code abstrait et des environnements cloud complexes dans le langage rigide et formel des dessins conformes à l'USPTO.

Que vous documentiez un pipeline d'apprentissage automatique ou une architecture de registre distribué, les organigrammes et les schémas système sont le socle de votre divulgation.

1. L'importance des figures procédurales dans la PI logicielle

L'USPTO exige qu'une demande de brevet satisfasse aux exigences de « description écrite » et de « mise en œuvre » (enablement). Cela signifie que votre dépôt doit fournir suffisamment de détails pour qu'une personne du métier (PHOSITA) puisse reproduire l'invention sans expérimentation excessive.

Pour les logiciels, les descriptions textuelles d'algorithmes sont rarement suffisantes à elles seules. Les organigrammes servent de feuille de route pour la logique, tandis que les schémas système définissent l'environnement physique ou fonctionnel où réside cette logique. Sans ces figures procédurales, les examinateurs trouvent souvent les « limites et frontières » de l'invention trop vagues, ce qui entraîne des notifications de l'office (Office Actions) coûteuses.

En visualisant le « comment » et le « où », vous créez un cadre structurel qui ancre vos revendications.

2. Concevoir des schémas d'architecture système robustes

Avant de pouvoir expliquer ce que fait le logiciel, vous devez montrer où cela se passe. Un schéma d'architecture système robuste (généralement la Figure 1 dans un brevet logiciel) visualise les interactions matériel-logiciel.

Lors de la conception de ces schémas techniques, concentrez-vous sur ces composants essentiels :

• L'environnement informatique : S'agit-il d'un modèle client-serveur, d'un appareil mobile interagissant avec une API cloud ou d'un nœud d'informatique en périphérie (edge computing) ?
• Entités fonctionnelles : Décomposez votre système en modules distincts — tels qu'un « Moteur d'inférence », une « Unité de prétraitement des données » ou un « Coffre-fort sécurisé ».
• Flux de données : Utilisez des flèches directionnelles pour montrer comment l'information circule entre les capteurs, les bases de données et les processeurs.

En utilisant PatentFig, vous pouvez passer d'un résumé technique de haut niveau à un schéma structuré qui identifie ces entités avec la précision formelle requise pour les dessins de brevet, garantissant que chaque bloc de votre schéma correspond à un élément spécifique de votre description écrite.

3. Rationaliser les organigrammes d'étapes de méthode grâce à l'IA

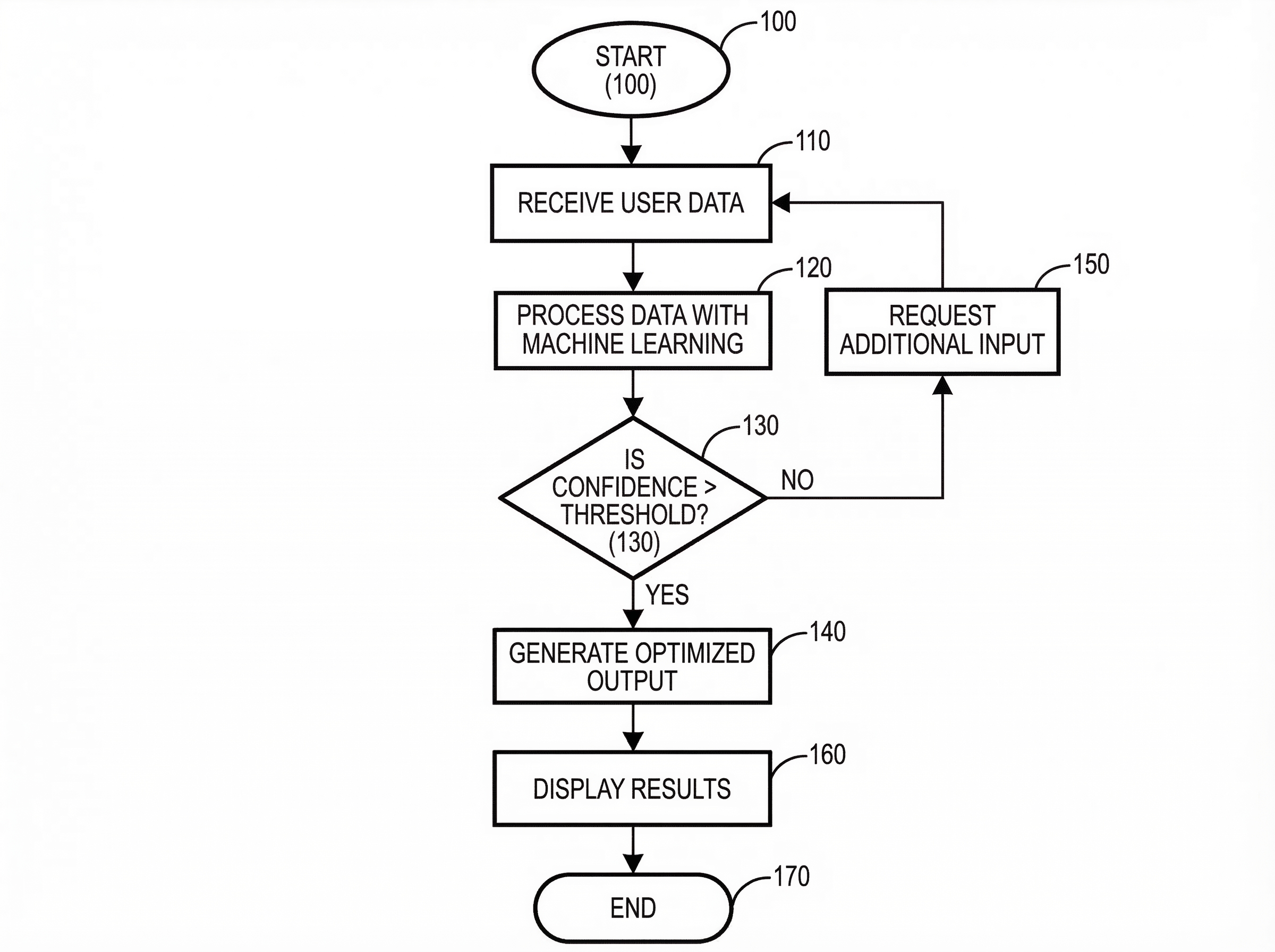

Les organigrammes d'étapes de méthode sont le principal moyen de revendiquer un « procédé » dans un logiciel. Ces schémas utilisent des symboles standard — des ovales pour les points de début/fin, des rectangles pour les étapes du processus et des losanges pour la logique de décision — afin de suivre l'exécution d'un algorithme.

Le flux de travail traditionnel pour les créer est fastidieux : un fondateur rédige un mémo technique, un avocat rédige les étapes, et un illustrateur passe des heures dans Visio ou AutoCAD pour essayer de lui donner un aspect « formel pour brevet ».

PatentFig rationalise ce processus en s'appuyant sur l'IA pour transformer une logique technique brute en un flux de processus formel. En saisissant vos descriptions de méthode, l'outil organise automatiquement la séquence d'opérations en une hiérarchie logique, garantissant que le flux est linéaire et facile à suivre pour un examinateur.

Cette automatisation permet une itération rapide. Si l'équipe d'ingénierie modifie la logique pendant la phase de rédaction, l'organigramme peut être mis à jour en quelques secondes au lieu d'être renvoyé à un service de dessin tiers pour un délai d'exécution de plusieurs jours.

4. Bonnes pratiques de l'USPTO pour les figures au trait

Créer un organigramme est une chose ; le rendre conforme aux normes de l'USPTO en est une autre. Pour éviter un « Avis de dépôt de pièces de demande corrigées » (Notice to File Corrected Application Papers), gardez ces conseils techniques à l'esprit :

• Numéros de référence : Chaque boîte, flèche et composant doit avoir un numéro de référence unique (ex : Module 102, Étape 204). Ceux-ci doivent être mentionnés de manière cohérente dans la description écrite.
• Épaisseurs de ligne et clarté : Utilisez des dessins au trait en noir et blanc à contraste élevé. Les niveaux de gris, les ombres et la couleur ne sont généralement pas autorisés. Les lignes doivent être uniformes et suffisamment épaisses pour rester lisibles lorsqu'elles sont réduites en taille.
• Taille du texte : Assurez-vous que le texte à l'intérieur des boîtes de votre organigramme est suffisamment grand pour être lisible. Si une étape est trop longue, il est préférable de la diviser en deux boîtes ou d'utiliser une description fonctionnelle plus large.
• Évitez les schémas trop chargés : Si un système est trop complexe, divisez-le en plusieurs figures (ex : FIG. 1A et FIG. 1B) plutôt que d'entasser cinquante éléments sur une seule page.

5. Optimiser votre flux de travail de dépôt de brevet

L'objectif de l'utilisation d'outils pilotés par l'IA comme PatentFig est de combler le fossé entre la divulgation technique et le dépôt final. Pour les fondateurs de logiciels, cela signifie passer moins de temps à expliquer « comment fonctionne le cloud » à un rédacteur et plus de temps à définir la logique unique de l'invention.

En automatisant la génération des étapes de méthode et des architectures système :

1. La cohérence est garantie : L'IA s'assure que la terminologie de vos figures correspond à la divulgation technique.
2. Les cycles de production sont réduits : Vous pouvez générer un ensemble complet de figures formelles dans le temps qu'il faut habituellement pour planifier un appel de lancement avec un illustrateur humain.
3. Efficacité des coûts : La réduction du travail manuel impliqué dans les illustrations techniques permet une stratégie de PI plus évolutive, en particulier pour les startups ayant de larges ensembles de fonctionnalités.

Dans le paysage concurrentiel de la PI logicielle, la capacité à visualiser clairement votre innovation est un avantage stratégique. En tirant parti de flux de travail structurés par l'IA, vous pouvez vous assurer que vos organigrammes sont aussi robustes et sophistiqués que le code qu'ils représentent.
