Biotech-Patentzeichnungen
Biotech-Figuren teilen sich zwischen Gerät und Verfahren — einem Mikrofluidik-Chip, den man zeichnen kann, und einem Assay, das man nur als Flussdiagramm fassen kann. Das Set funktioniert, wenn jeder Anspruchstyp seine Figur bekommt und die Laborfotos aus der Einreichung herausbleiben.
- Mikrofluidik-Drauf- + Detailansichten
- Assay-Methodenflussdiagramme
- Instrumenten-Strichzeichnungen
- FIG. 1A Detailkonventionen
Die 30-Sekunden-Antwort
- Vorrichtungsansprüche → eine Draufsicht des Chips oder der Kartusche plus vergrößerte Teilansichten und Querschnitte der funktionalen Region, in der Konvention FIG. 1, FIG. 1A.
- Assay- und Verfahrensansprüche → Flussdiagramme mit nummerierten Schritten, die die Anspruchssprache spiegeln; Instrumentenansprüche → perspektivische Strichzeichnung mit nummerierten Modulen.
- Lassen Sie Sequenzen im Sequenzprotokoll, konvertieren Sie Laborfotos in Strichzeichnungen — und lassen Sie das Set vor der Einreichung durch den Prüfer laufen.
Biotech-Figurenbeispiele
Jedes Beispiel ist eine fiktive Erfindung. Öffnen Sie eines, um den Generator mit dem Prompt vorzubefüllen.
Welche Figuren welche Ansprüche stützen
Biotech-Ansprüche teilen sich zwischen Vorrichtung und Verfahren — ordnen Sie jedem seinen Figurentyp zu.

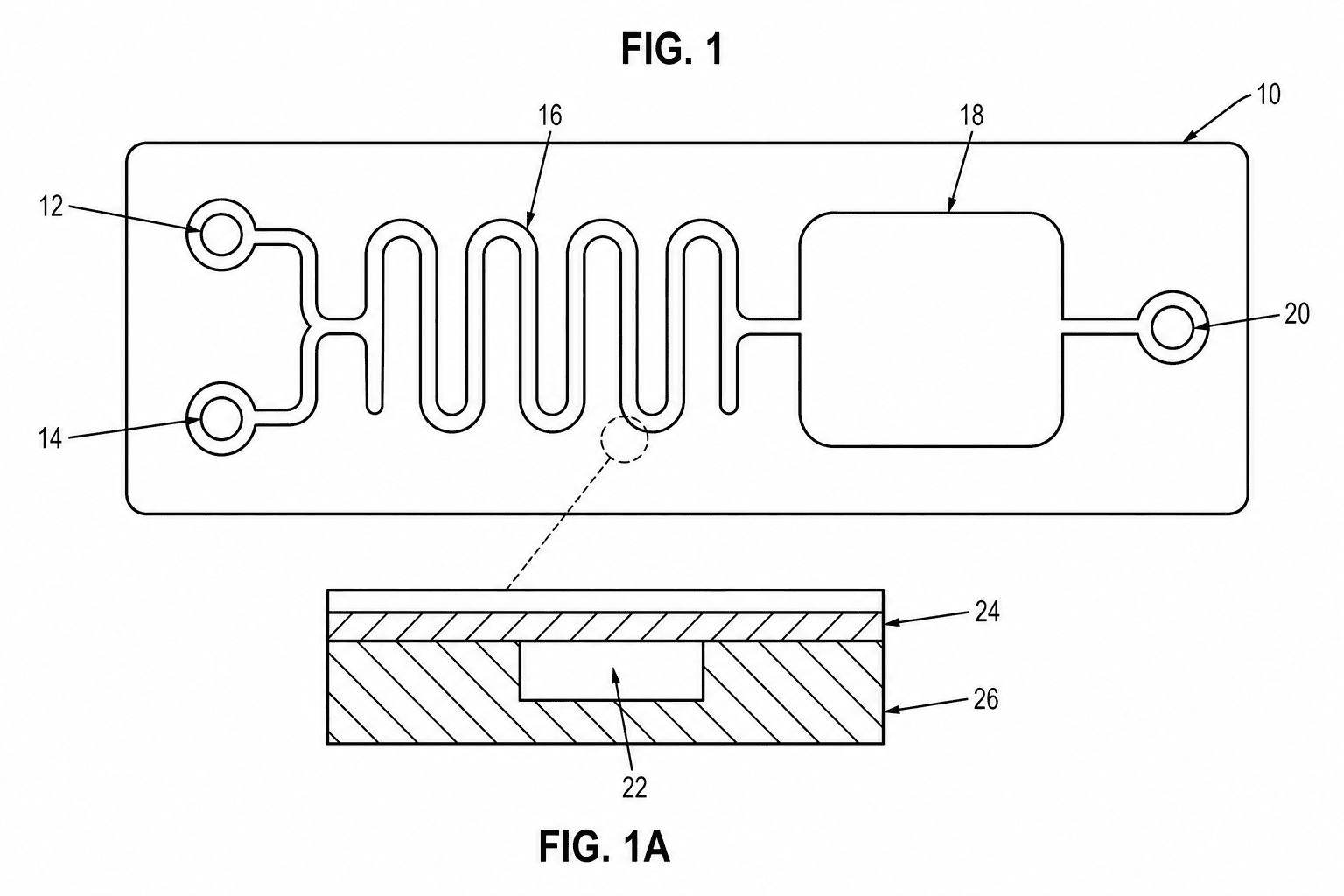

Geräteansprüche → Draufsichten mit vergrößerten Details
Der Chip oder die Kartusche in Draufsicht als FIG. 1, mit der funktionalen Region — Mischknoten, Reaktionskammer — vergrößert als FIG. 1A, damit die Kanalgeometrie tatsächlich lesbar ist.
Geräteansprüche → Querschnitte durch den Kanal
Ein Schnitt durch die verbundenen Schichten, der Kanaltiefe, Membran und Substrat mit eigener Schraffur pro Material zeigt.

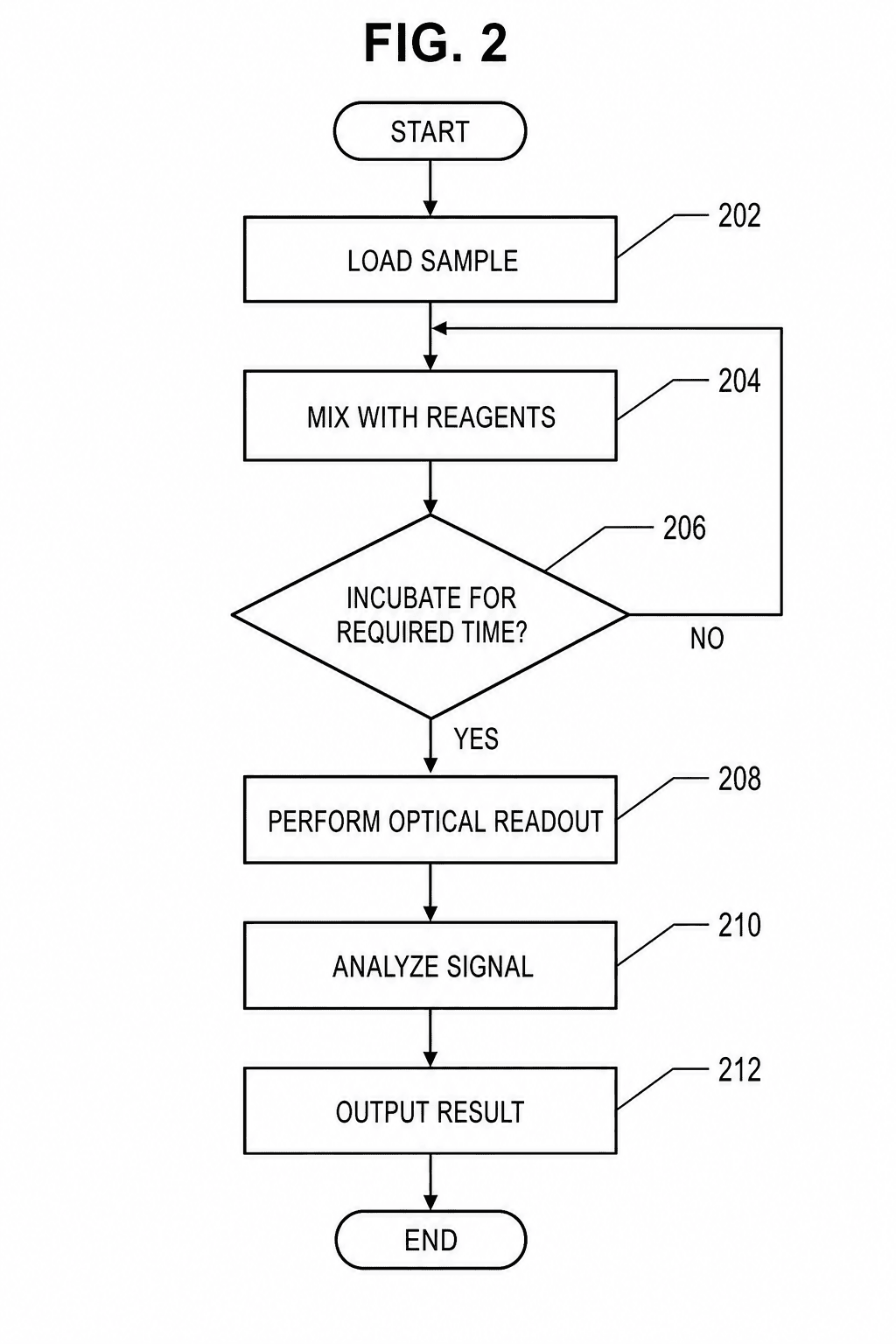

Assay- und Verfahrensansprüche → Flussdiagramme
Probenvorbereitung, Amplifikation, Detektion und Analyse als nummerierte Schritte, die den Anspruch spiegeln — die Standardstütze für einen Nachweisverfahrensanspruch.

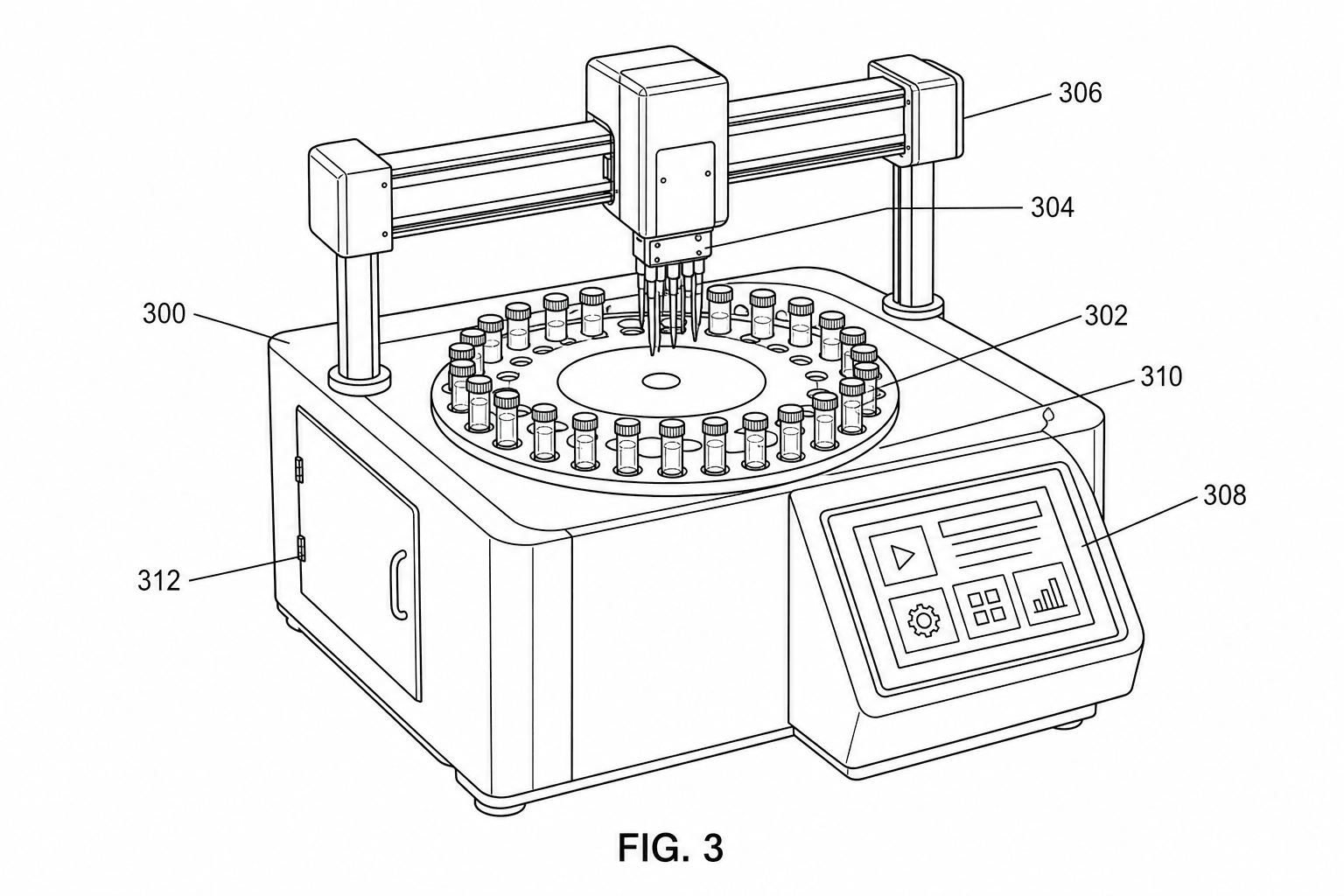

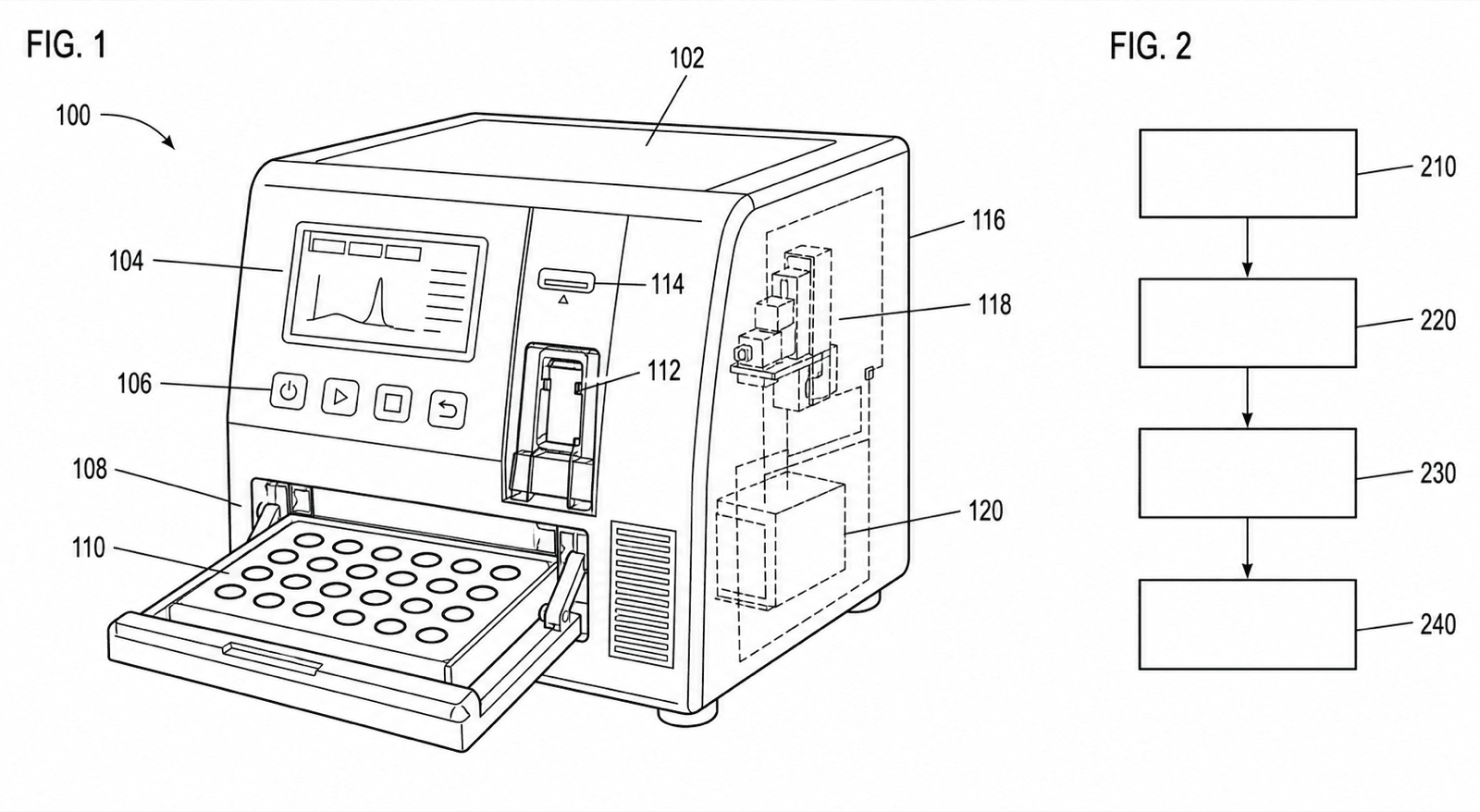

Instrumentenansprüche → perspektivische Strichzeichnung
Das Benchtop-Instrument als saubere perspektivische Strichführung mit nummerierten Modulen: Tisch, Optik, Fluidik, Steuerung — konvertiert aus CAD oder Foto, nie als Foto eingereicht.
Systemansprüche → Blockdiagramme
Instrument, Kartuschenschnittstelle, Steuerung und Analysesoftware als beschriftete Blöcke, wenn der Anspruch Hardware und Verarbeitung umspannt.
Biotech-Zeichnungsfehler, die Prüfbescheide kosten
Die für Life-Science-Figuren typischen Fehlermuster.
Mikroskalige Merkmale ohne vergrößerte Ansicht
Ein 100-µm-Kanal im Maßstab des ganzen Chips ist eine unsichtbare Linie. Rezitiert der Anspruch Kanalgeometrie, ist eine vergrößerte Teilansicht (FIG. 1A) nicht optional.
Verfahren und Gerät in einer Figur gemischt
Pfeile mit Protokollschritten über der Chip-Draufsicht machen beide Offenbarungen mehrdeutig. Geben Sie dem Verfahren sein eigenes Flussdiagramm und lassen Sie die Gerätefigur strukturell.
Sequenzinhalte in Figuren gezeichnet
Nukleotid- und Aminosäuresequenzen gehören in das formale Sequenzprotokoll. Eine als Figurenkunst gerenderte Sequenz erfüllt die Protokollregeln nicht und überlädt das Zeichnungsset.
Gefärbte Fotos als Figuren eingereicht
Gelbilder, Fluoreszenz-Mikroskopaufnahmen und gefärbte Schnitte sind Graustufenfotografien — Beanstandungsmaterial in einer Gebrauchsanmeldung, sofern keine besondere Rechtfertigung vorliegt. Zeichnen Sie die relevante Struktur als Strichzeichnung neu.
Biotech-Figuren auslagern vs. PatentFig AI
Mikrofluidik und Instrumente sind für Zeichner Spezialistenterrain — was sich in den Preisen zeigt.
PatentFig AI passt besser, wenn
- Chips und Kartuschen Draufsichten, vergrößerte Details und Schnitte in einem konsistenten Set brauchen
- Assay-Verfahren Flussdiagramme brauchen, die bei Anspruchsänderungen umnummeriert werden
- Eingaben CAD-Exporte, Mikroskopbilder oder Whiteboard-Protokollskizzen sind
- Die Familie bei USPTO, EPO, CNIPA, JPO oder KIPO anmeldet
Andere Kanäle passen besser, wenn
- Die Offenbarung Sequenzdaten sind — die gehören ins Sequenzprotokoll, nicht in Figuren
- Experimentelle Datenplots exakt wie aufgezeichnet reproduziert werden müssen
- Ein prozesssicheres Set die Zertifizierung eines Spezialisten braucht
