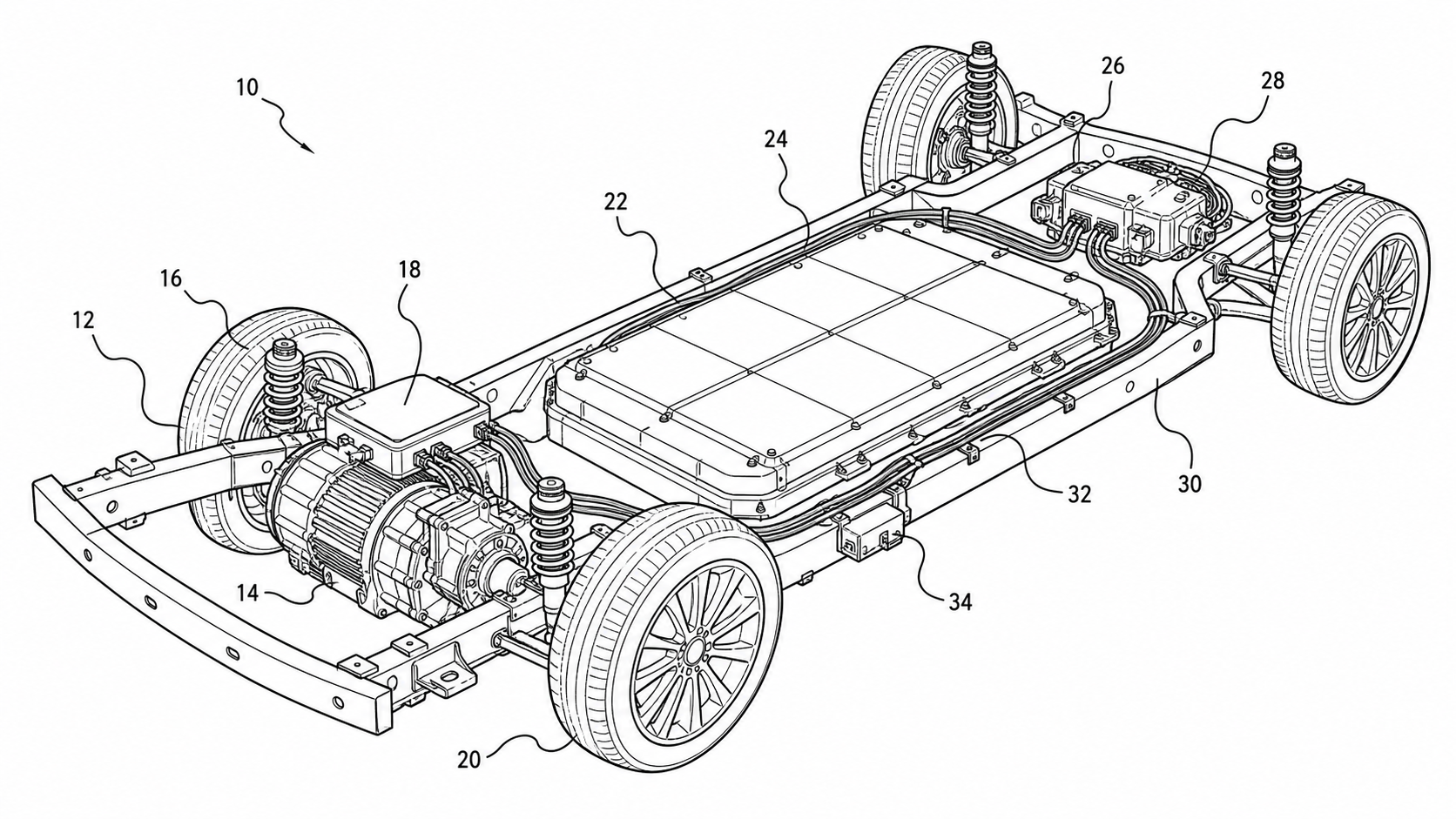

자동차 특허 도면
자동차 특허가 주장하는 것은 단일 부품이 아니라 차량 전체에 분산된 시스템입니다. 그래서 도면도 파워트레인에서 ECU까지 청구항을 따라가야 합니다. 어떤 도면이 어떤 청구항을 뒷받침하는지, 그리고 보정 통지를 부르지 않는 라인 도면 규칙을 아래에 정리합니다.
- 파워트레인·구동계 뷰
- 배터리팩·열관리 도면
- ADAS 센서 배치도
- 계층을 넘나드는 부호 일관성
30초 요약
- 각 청구항 계층을 해당 도면 유형에 대응시키세요: 파워트레인/구동계와 서스펜션 → 분해도와 단면도; 배터리팩과 열관리 회로 → 절개도와 모식도; ADAS 센서 → 평면 또는 측면 배치도; 전기계 → 하니스 도면; 제어 로직 → 블록도와 방법 흐름도.
- 모두 흰 바탕에 검은 라인 도면으로 그리고, 참조부호는 부품 바깥에 두어 물결형 인출선으로 연결하세요——채색 CAD 렌더링이나 사진은 사용하지 않습니다.
- PatentFig AI에서 CAD 내보내기·사진·설명으로 각 도면을 생성하고, 부호를 세트 전체에서 일관되게 유지하며, 제출 전 KIPO/특허청 도면 규칙·USPTO §1.84·CNIPA로 체커를 돌리세요.
자동차 도면 예시
각 예시는 가상의 발명입니다. 열면 해당 프롬프트로 생성기를 미리 채웁니다.
어떤 도면이 어떤 청구항을 뒷받침하는가
자동차 청구항은 기계·전기·인지·방법 계층을 쌓아 올립니다——각 계층에 해당 도면 유형을 배정하세요.
파워트레인·구동계 청구항 → 단면도와 분해도
엔진, 변속기, e-액슬, 디퍼렌셜은 해칭을 넣은 단면 조립도(각 절단면에 해칭) 또는 기어 세트·샤프트·베어링·하우징을 파선으로 공통 축을 따라 분리한 분해도가 가장 적합합니다——각 부품에 번호를 매겨 조립 청구항이 하나씩 인용할 수 있게 합니다.
배터리팩·열관리 청구항 → 절개도와 모식 회로
모듈과 셀 배열을 절개도 또는 부분 단면도로 그리고, 열관리 회로——냉각판, 냉각수 통로, 펌프, 칠러, 라디에이터——를 흐름 방향 화살표가 있는 주기된 모식 회로로 그려, 주장하는 방열 경로가 도면에서 한눈에 읽히게 합니다.
ADAS 센서 청구항 → 배치도
카메라, 레이더, 라이다, 초음파 센서는 차량 윤곽의 평면도 또는 측면도 위에 그리고, 각 센서를 장착 위치에 두어 부호를 하나씩 매깁니다; 커버리지를 주장하면 가상선으로 시야 콘을 그립니다.
전기계 청구항 → 와이어링 하니스 도면
하니스는 주기된 커넥터·ECU·부하 사이를 직교 배선으로 잇는 연결선으로 그리고, 각 노드에 참조부호를 붙여 명세서가 그 토폴로지를 인용할 수 있게 합니다——사진 같은 실물 하니스 덩어리가 아니라.
서스펜션·섀시 청구항 → 기구 뷰
컨트롤암, 댐퍼, 서브프레임, 스티어링 링크는 입면 또는 입체 기구 뷰가 필요합니다; 스트로크나 요동을 주장하면 가상선(이점쇄선)으로 제2 위치를 그리고 운동 호를 더합니다.
제어 방법 청구항 → 블록도와 흐름도
제어 아키텍처——ECU, 센서, 액추에이터, 버스(CAN/LIN)——는 주기된 번호 매긴 블록도로 그립니다; 기재된 알고리즘(토크 벡터링, 회생 제동, 차선 유지)은 청구항 문언에 대응하는 번호 매긴 단계의 흐름도로 그립니다.
보정 통지를 부르는 자동차 도면 오류
자동차 도면 특유의 실패 패턴——생성 단계에서 모두 피할 수 있습니다.
채색 CAD 렌더링을 라인 도면으로 제출
스튜디오 렌더링이나 그라데이션 음영이 들어간 CAD 뷰는 흑백 라인 도면 규칙을 통과하지 못합니다. 지오메트리를 내보낸 뒤 깨끗한 라인 도면으로 변환하세요——광택 나는 바디 패널 렌더링은 KIPO/특허청·USPTO §1.84·CNIPA에서 반드시 지적을 부릅니다.
참조부호를 부품 위에 겹치기
부호는 그것이 가리키는 부품 바깥에 두고 물결형 인출선으로 연결합니다. 빽빽한 기어박스나 하니스 위에 숫자를 인쇄하면 각 청에서의 축소 인쇄 비율로는 읽을 수 없습니다.
센서 수와 부호가 맞지 않음
청구항이 초음파 센서 8개를 기재했다면 배치도에는 번호 매긴 센서가 8개 나타나야 합니다——8센서 청구항에 6센서 도면은 공개 요건 위반 지적을 부르는 초대장입니다.
차량 전체를 한 장에 욱여넣기
한 장에 섀시·하니스·ADAS 어레이를 동시에 그리면 읽으면 혼란스럽습니다. 나누세요: 전체도, 파워트레인 단면도, 배터리팩 절개도, 센서 배치도, 제어 블록도를 각각 번호 매긴 도면으로.
숨겨진 구조를 실선으로 그리기
내부 냉각수 통로나 매립된 체결구를 실선으로 그리면 보이는 구조처럼 읽힙니다. 실제로 가려진 모서리는 파선으로, 가상선은 대체 위치와 주장하는 환경 배경을 위해 남겨 둡니다.
자동차 도면 외주 vs PatentFig AI
자동차 도면 세트는 크고——단면도·절개도·배치도·각종 도표——도면 단위 과금이 가장 아픈 지점입니다.
PatentFig AI가 더 적합한 경우
- 도면 세트가 기계 조립체·하니스 도면·센서 배치도·블록도를 섞는다——하나의 도구로 전부
- 입력이 CAD 스크린샷·벤치 사진·배치 스케치다
- 같은 부품의 부호가 파워트레인 단면도부터 제어 블록도까지 일치해야 한다
- 청구항이 아직 수정 중이라 작성 중에 도면이 반복적으로 개정된다
전문가에게 맡겨야 하는 경우
- 소송급 도면 세트에 인증된 최종 마감이 필요
- 네이티브 CAD 조립체에서 정투상 뷰 세트를 자동 생성하고 싶다
- 도면에 특허 라인 도면이 아니라 공학 공차 주기가 필요하다
