Los seis tipos de figuras esquemáticas que los examinadores ven con más frecuencia, los requisitos formales de la OEP, la OEPM y la USPTO que se les aplican, y cómo hacer una a partir de una descripción o un boceto.
Seis figuras esquemáticas generadas con PatentFig AI. Abre cualquier tarjeta para leer el prompt completo y parte de él en el generador.
Cuatro pasos desde una descripción en lenguaje corriente hasta una figura esquemática lista para presentar.
Pega la descripción del sistema, los pasos del método o el texto de las reivindicaciones, o sube una foto de pizarra, una diapositiva o un esquema a mano como referencia.
PatentFig AI dibuja la figura como línea en blanco y negro con bloques, pasos, símbolos o estados etiquetados y una primera pasada de signos de referencia.
Pide los cambios en lenguaje corriente — añadir una rama, dividir un bloque, renombrar un paso — y renumera para que todas las figuras del juego usen los mismos signos.
Pasa el verificador de figuras frente a la Regla 46 CPE, la práctica de la OEPM, la USPTO 37 CFR 1.84 o las reglas de CNIPA, JPO, KIPO y PCT, y exporta PNG o TIFF para presentar y SVG o DXF para ediciones posteriores.
Ambos son «dibujos» según las normas, pero responden a preguntas distintas y se describen de forma distinta en la memoria.
Diagramas de bloques, de flujo, esquemas eléctricos y de cableado, diagramas de estados y de secuencia son esquemáticos y abstractos: cajas, símbolos y flechas, no el contorno de una pieza.
El dibujo de patente representa la invención en sí: vistas en perspectiva, en alzado y en planta, vistas explosionadas y secciones con rayado y sombreado. Sus signos de referencia se unen a piezas físicas mediante líneas guía.
Una solicitud de dispositivo suele abrir con un diagrama de bloques (FIG. 1), seguir con las vistas mecánicas y cerrar con un diagrama de flujo del método. Una solicitud de software o electrónica puede constar solo de diagramas.
Las figuras esquemáticas que más aparecen en las solicitudes de patente de invención y cuándo cada una se gana su sitio en el juego.

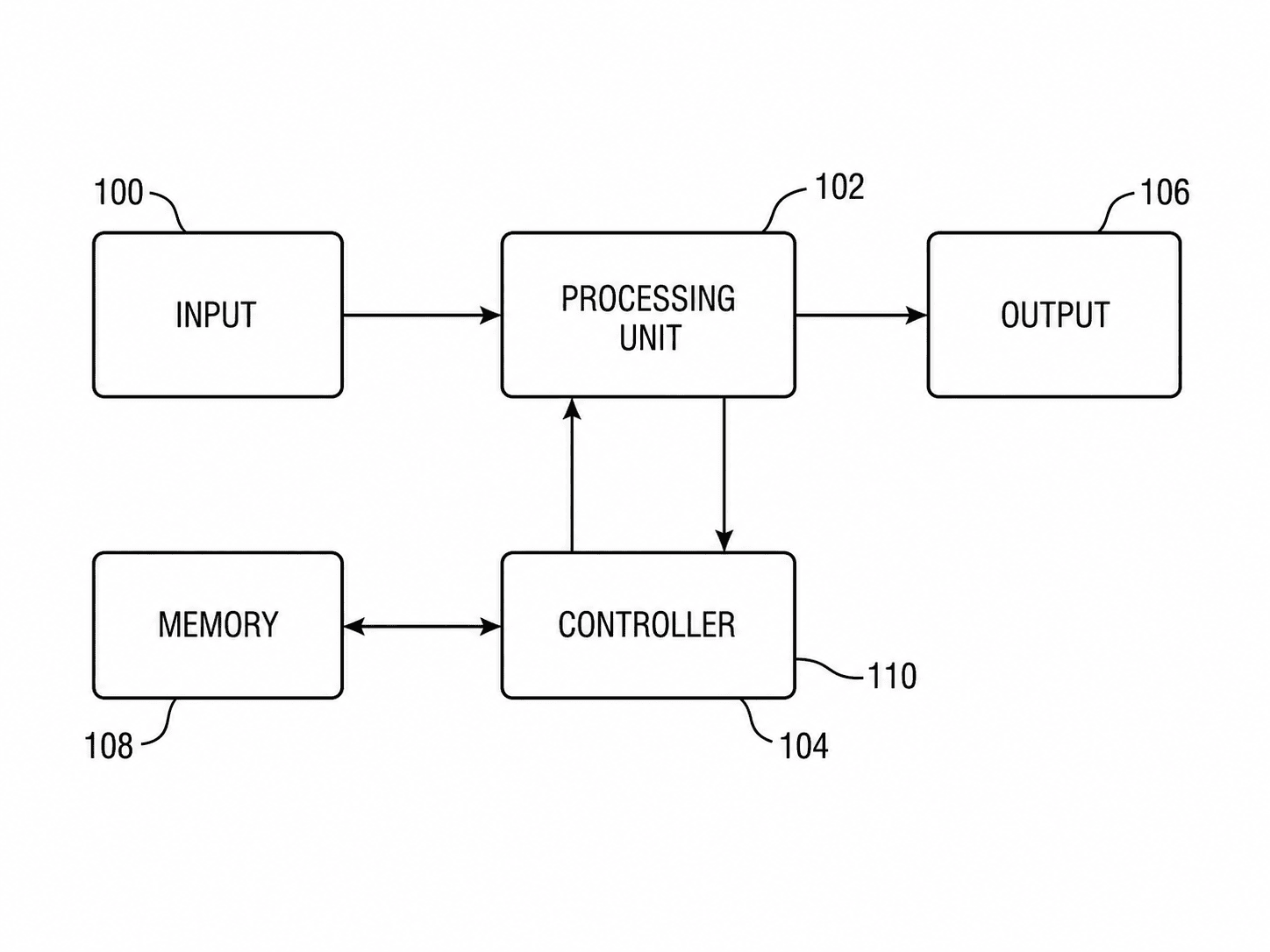

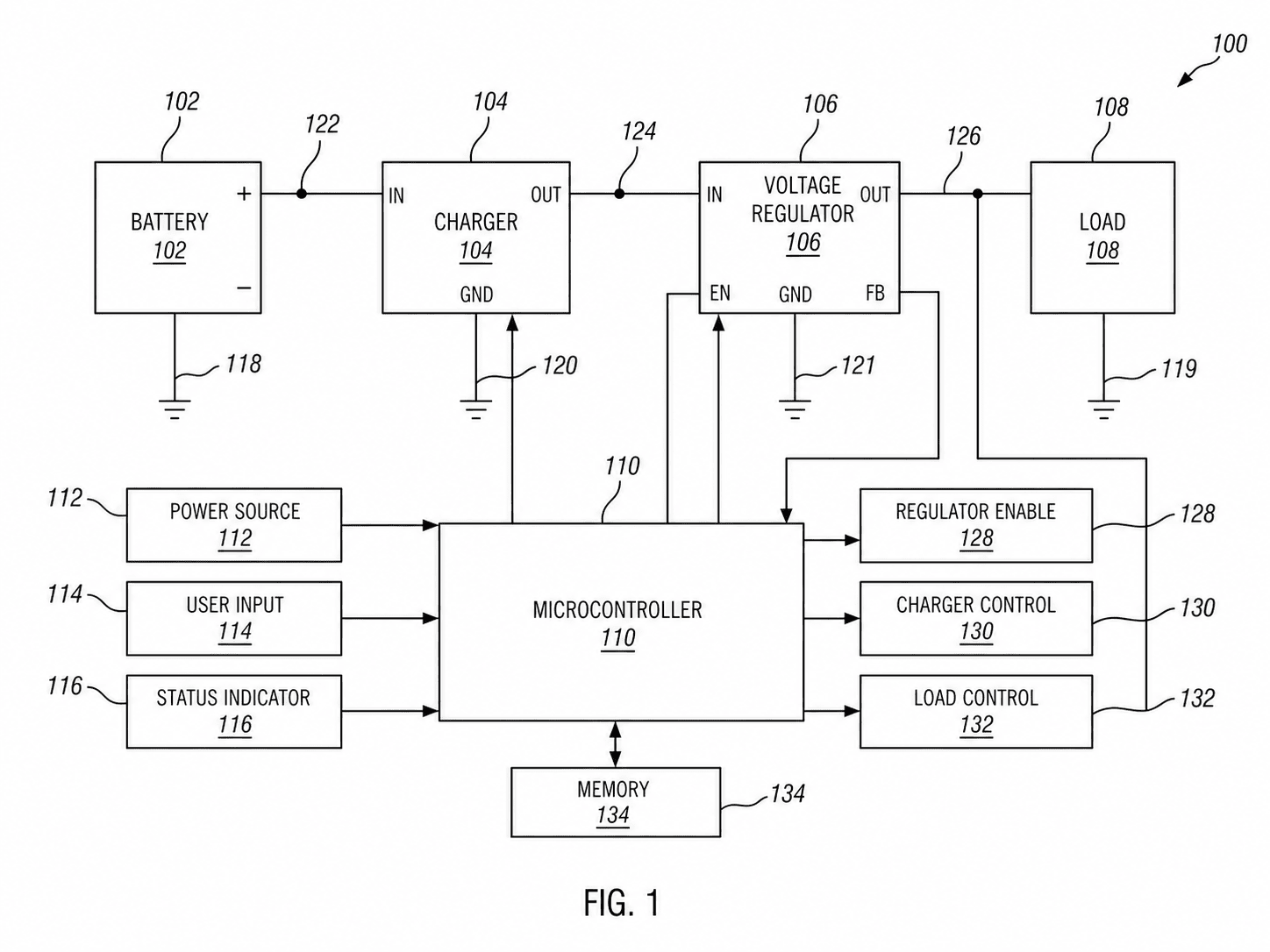

Rectángulos etiquetados para módulos o componentes, unidos por líneas o flechas. Úsalo como FIG. 1 en toda reivindicación de sistema, aparato o plataforma, para que cada elemento reivindicado tenga un lugar numerado.
Terminales de inicio y fin, pasos rectangulares y rombos de decisión en el orden en que se ejecuta el método. Respalda cada reivindicación de método o procedimiento, con una caja por paso reivindicado.

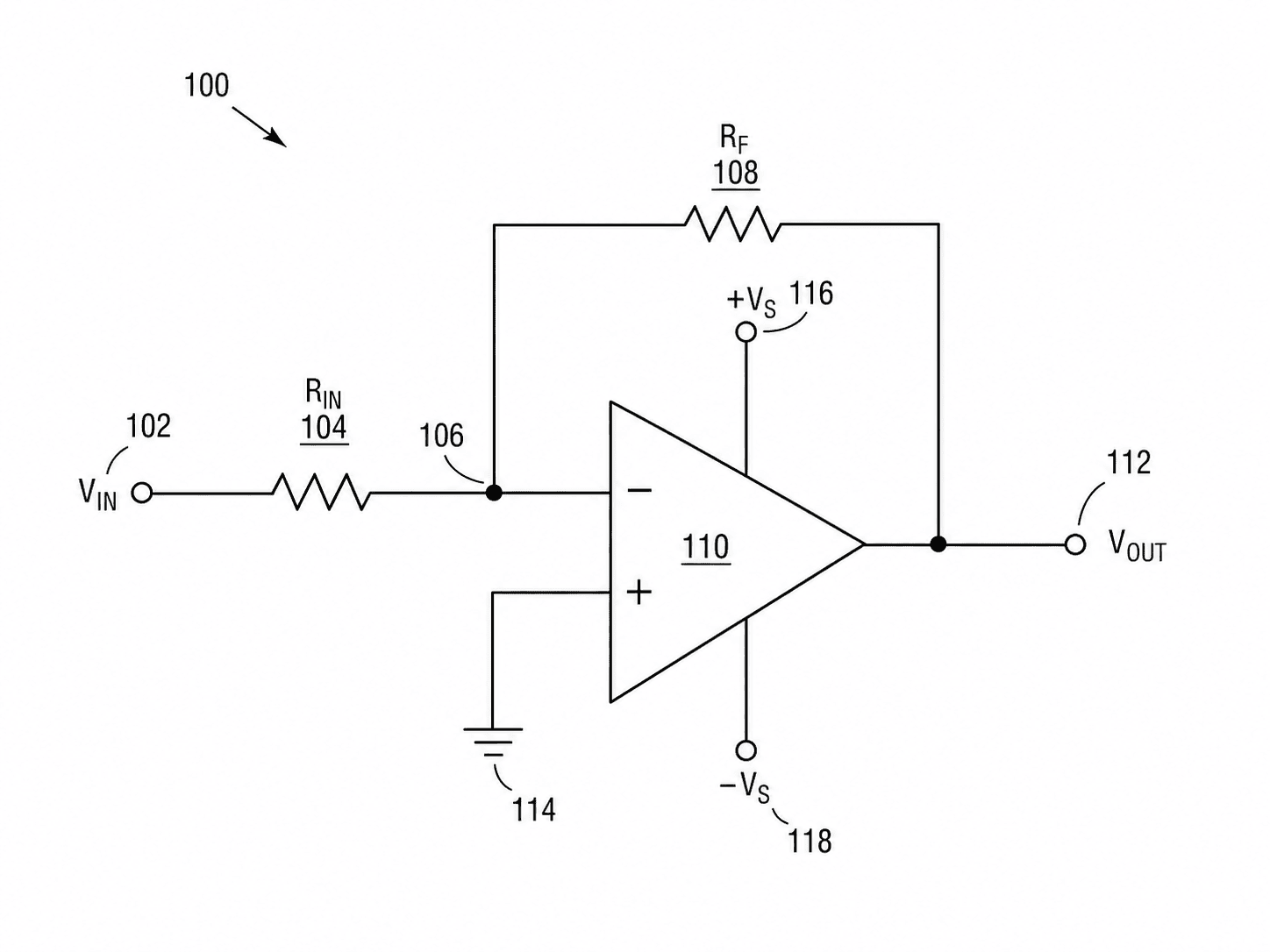

Símbolos eléctricos normalizados unidos por conductores, con signos de referencia en lugar de valores de componentes. Úsalo cuando la reivindicación depende de la topología del circuito y no de un módulo «caja negra».
Los dispositivos reales dibujados como bloques simples con los conductores, bornes, buses y conectores que los unen. Para mazos de cables, redes de sensores e instalaciones cuyo patrón de conexión se reivindica.
Estados como nodos etiquetados y transiciones como flechas anotadas con su condición de disparo. Para controladores, protocolos y lógica de interfaz que un diagrama de flujo lineal aplanaría.
Líneas de vida verticales con mensajes horizontales numerados, o señales trazadas sobre un eje de tiempo común. Cuando la reivindicación describe un intercambio entre dispositivos o la cronología relativa de los eventos.
Los diagramas se someten al mismo estándar de dibujo que las vistas mecánicas. Primero los puntos de la Regla 46 CPE que más se objetan en diagramas de bloques y de flujo; para una solicitud nacional, la OEPM aplica requisitos equivalentes conforme a la Ley 24/2015 y su Reglamento (dibujos lineales, márgenes, figuras numeradas, signos de referencia). Si la misma invención se presenta en Estados Unidos, se indica el equivalente en USPTO 37 CFR 1.84.
Líneas, cajas, símbolos y texto deben ser duraderos, negros, de grosor uniforme y bien definidos sobre fondo blanco; rellenos grises, degradados y sombras no tienen cabida en una figura de patente. La OEPM exige igualmente dibujos lineales; la USPTO, líneas negras continuas (37 CFR 1.84(a)(1)).
La Regla 46(2) CPE exige hojas A4 (21,0 × 29,7 cm) con márgenes mínimos de 2,5 cm arriba, 2,5 cm a la izquierda, 1,5 cm a la derecha y 1,0 cm abajo; las figuras no deben ir enmarcadas. La USPTO aplica los mismos márgenes en A4 o US Letter (21,6 × 27,9 cm) según 37 CFR 1.84(f)–(g).
Cada diagrama es una figura independiente, numerada consecutivamente en números arábigos y con independencia de la numeración de las hojas — Fig. 1, Fig. 2. La USPTO escribe «FIG. 1, FIG. 2» y usa letras para vistas parciales, «FIG. 3A» (37 CFR 1.84(u)).
Los signos de referencia son números arábigos de al menos 3,2 mm de altura, orientados igual en todas las figuras; el mismo elemento conserva el mismo signo en todas partes y un signo nunca se reutiliza para otro elemento. Los pasos de un diagrama de flujo también se numeran, para que la memoria pueda citar «el paso 104». USPTO: 0,32 cm y la misma regla de coherencia (37 CFR 1.84(p)).
Los dibujos no llevan texto salvo las palabras imprescindibles — nombres de módulos en un diagrama de bloques, rótulos de pasos y sí/no en un rombo; las frases explicativas van en la memoria. Ante la USPTO, además, los rótulos deben estar en inglés y seguir legibles tras la reducción (37 CFR 1.84(o)–(p)).
El estándar es la línea en blanco y negro. Desde el 1 de octubre de 2025 la OEP admite en presentación electrónica dibujos en color y en escala de grises (DO OEP 2025, A49), siempre que sigan nítidos a 300 dpi; ante la OEPM, el blanco y negro sigue siendo la vía segura y el color solo se admite de forma excepcional. La USPTO solo acepta color tras una petición motivada concedida (37 CFR 1.84(a)(2)). Distingue por tanto los caminos por el tipo de línea — continua, discontinua, de puntos.
La memoria incluye una breve descripción de los dibujos, una línea por figura: «La Fig. 1 es un diagrama de bloques de un sistema de monitorización según una realización.» La USPTO lo exige igualmente (37 CFR 1.74).
Los defectos que con más frecuencia provocan una notificación de irregularidades o la petición de dibujos corregidos.
Las flechas de color o los bloques sombreados que transmiten información desaparecen cuando la oficina imprime la hoja en blanco y negro. Codifica la diferencia con el tipo de línea o con rótulos.
Una caja sin signo de referencia no puede citarse en la memoria, y un módulo numerado 110 en la Fig. 1 que pasa a 210 en la Fig. 3 parece otro elemento.
Iconos, logotipos, capturas de pantalla, nubes, degradados redondeados y sombras vienen directamente de las diapositivas y no cumplen el requisito de dibujo lineal. Dibuja una red como un contorno simple, no como una imagen.
Los rótulos pegados desde el diagrama de origen suelen quedar por debajo de 3,2 mm al escalar la hoja, y para una solicitud en Estados Unidos los rótulos en español deben traducirse al inglés.
Unos pasos cuya redacción se aleja de la reivindicación de método debilitan la figura como soporte de modificaciones. Reproduce el lenguaje de la reivindicación y da a cada paso reivindicado su propia caja numerada.
Dibujos de patente esquemáticos
Describe el sistema o el método, genera un diagrama numerado en blanco y negro, verifícalo según tu oficina de patentes y exporta.
