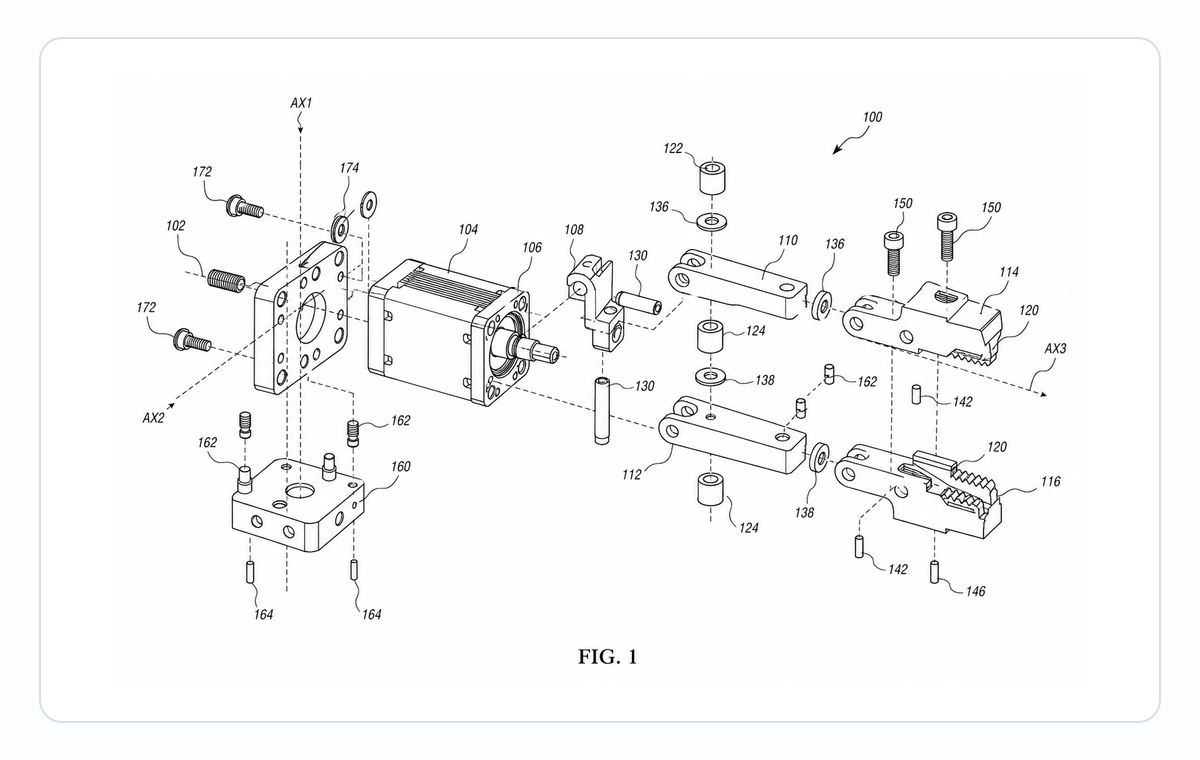

Generador de vista explosionada para patentes
Separa componentes por ejes de montaje legibles sin perder su relación dentro de la invención.
- Entrada desde foto, CAD, desmontaje o lista
- Ejes de montaje y separaciones controlados
- Referencias coherentes con la memoria
- Secciones complementarias cuando hagan falta
¿Despiece, sección o instrucciones?
- Usa una vista explosionada para mostrar qué piezas existen, su orden y dirección de montaje.
- Usa una sección para contacto, compresión, sellado o engrane ya montado; las instrucciones paso a paso corresponden a ManualFig.

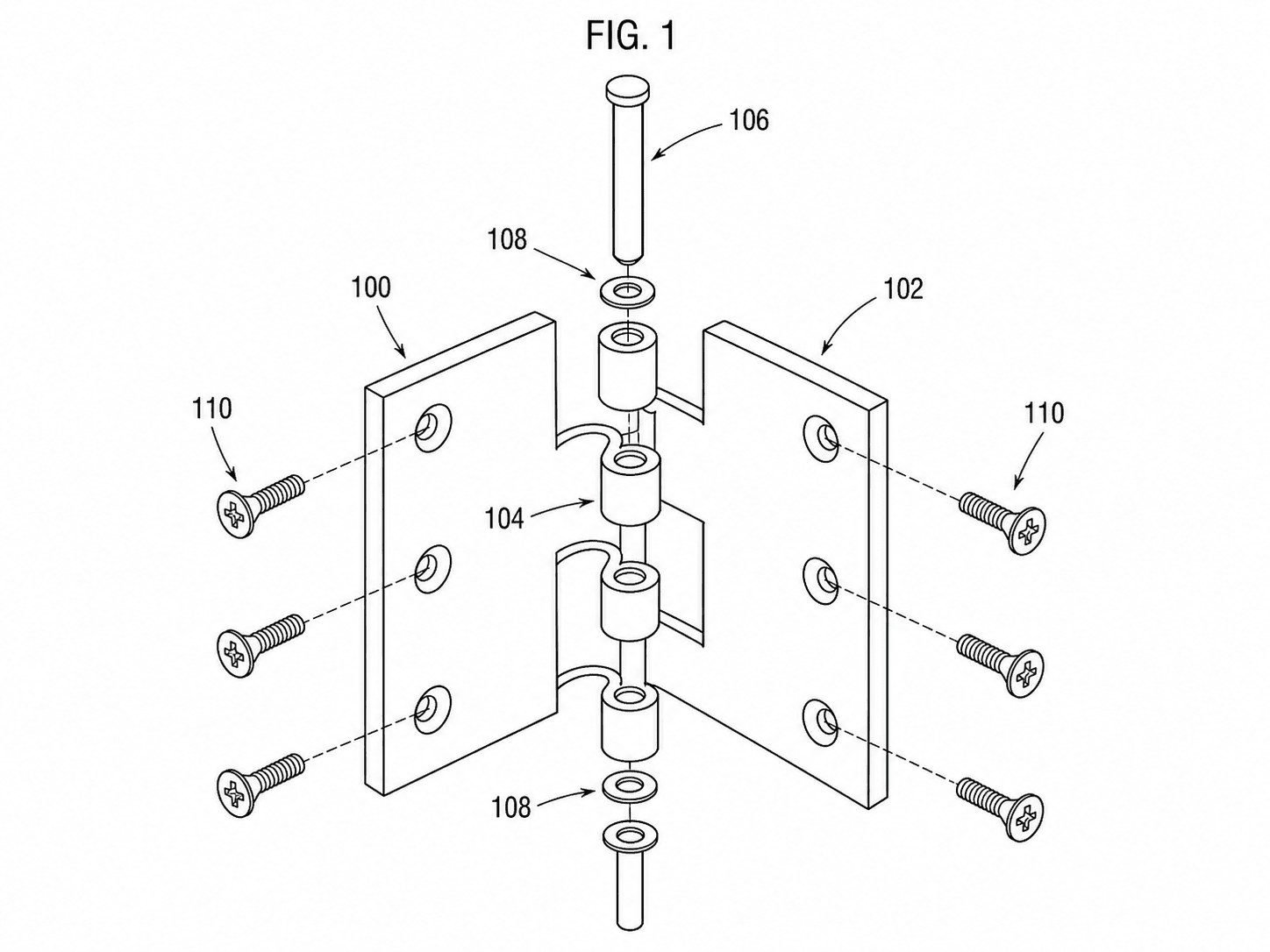

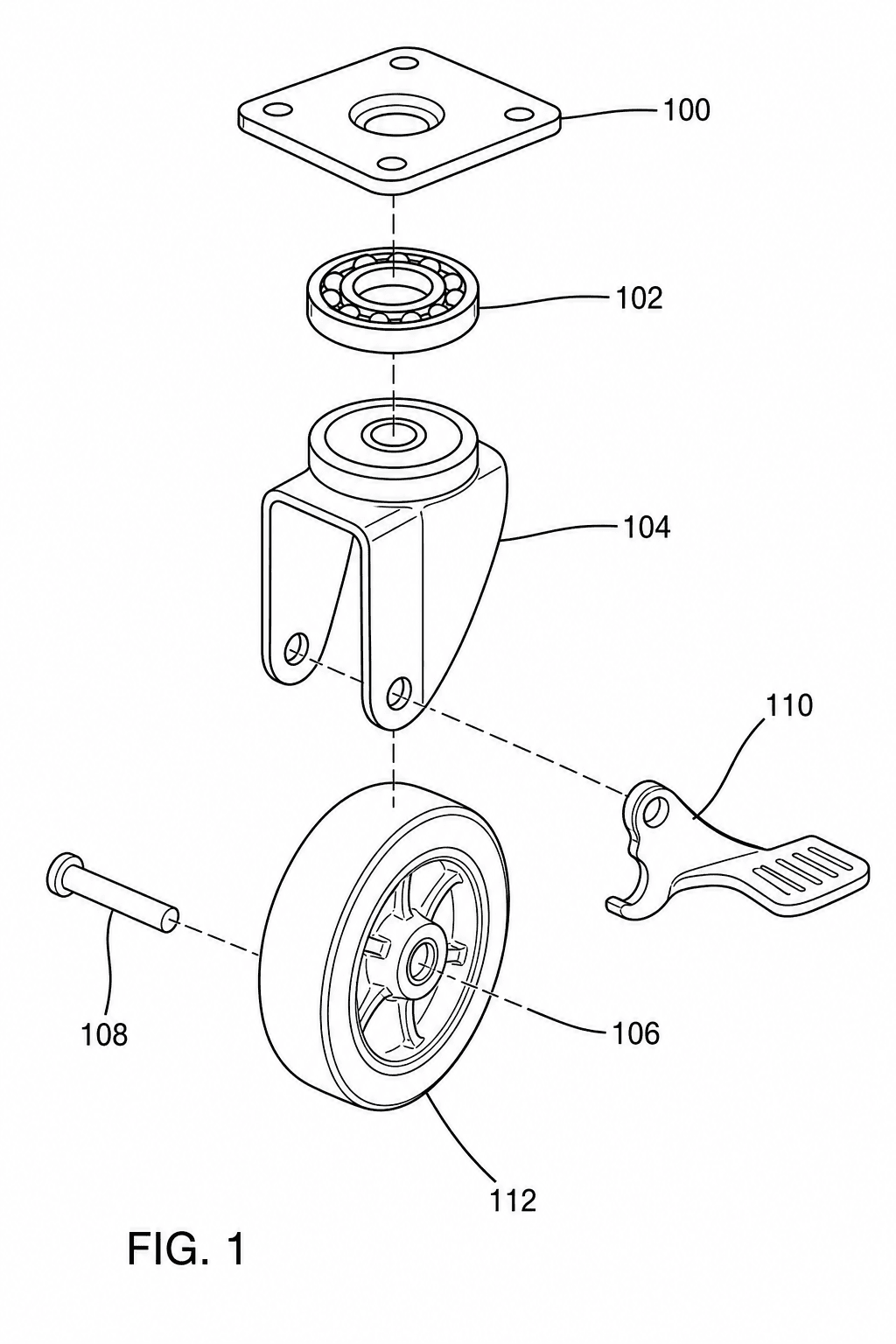

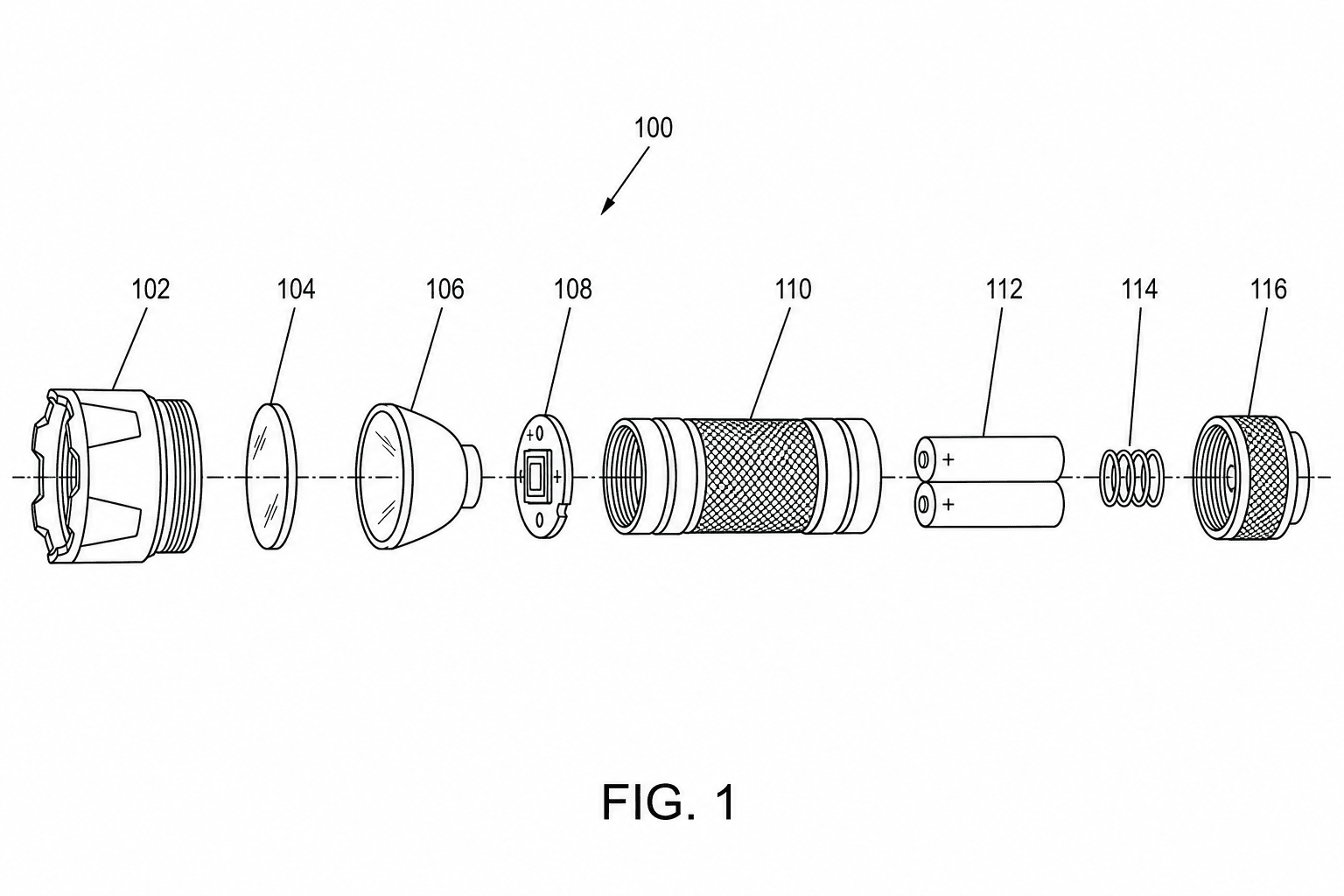

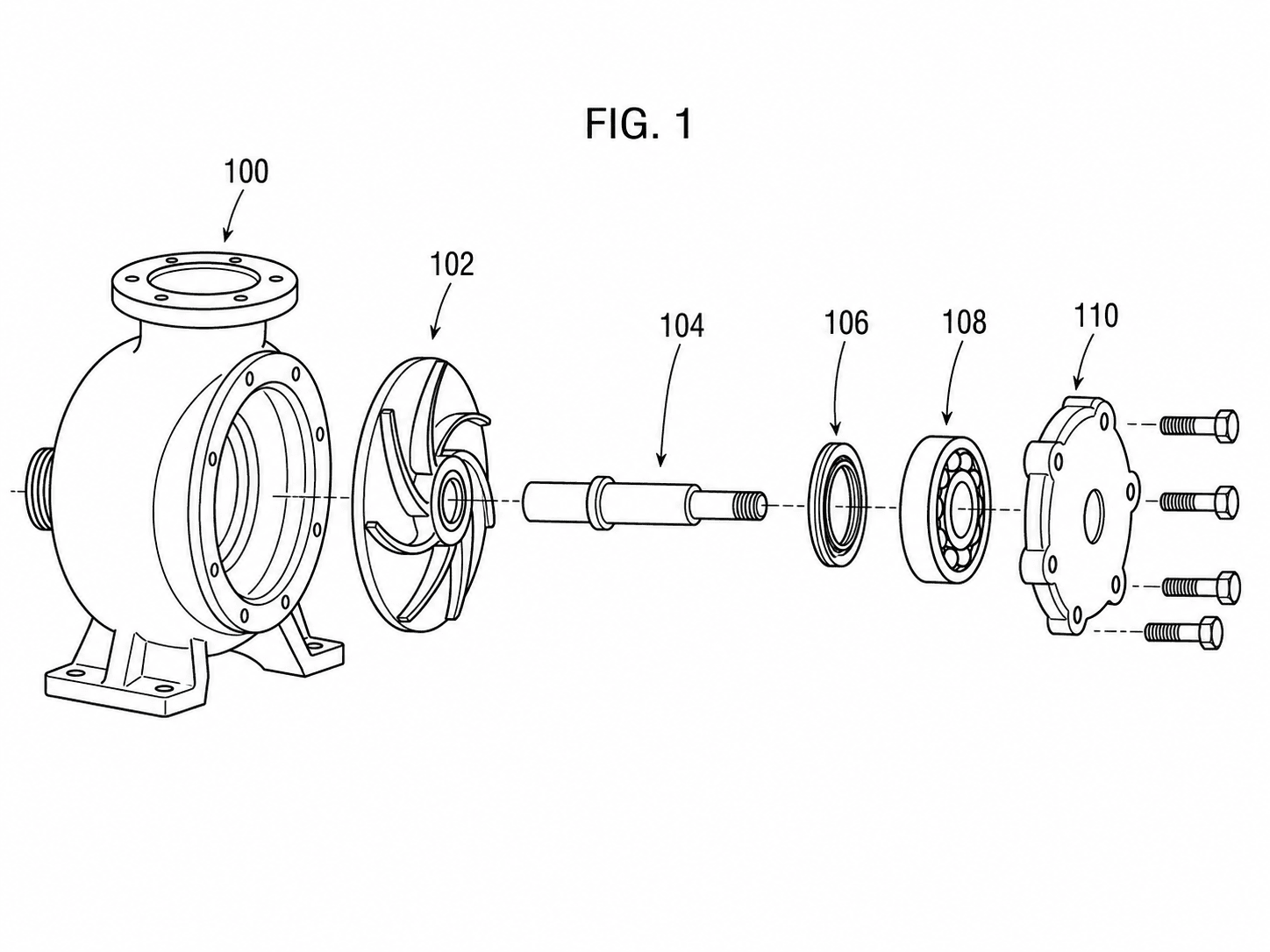

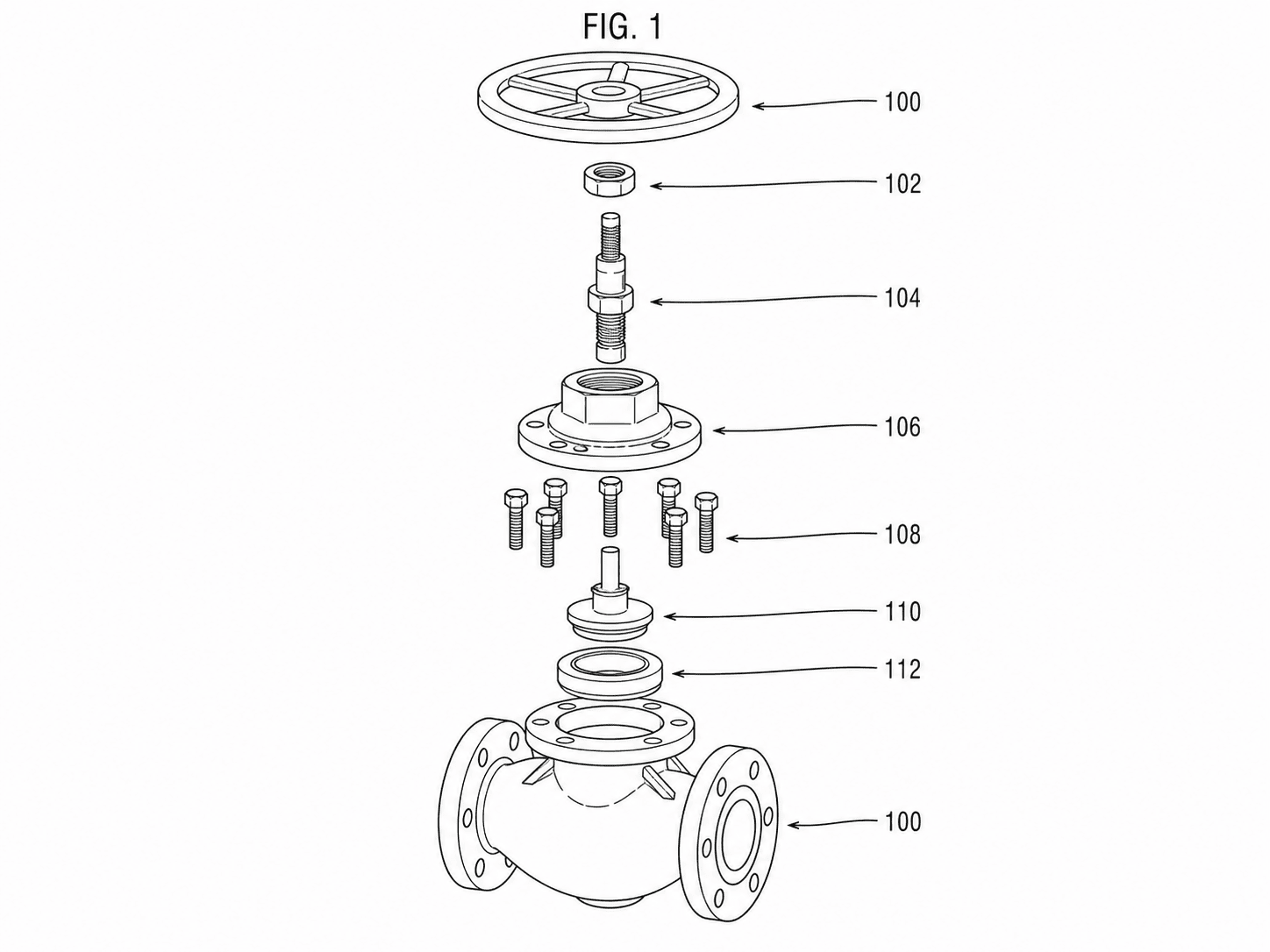

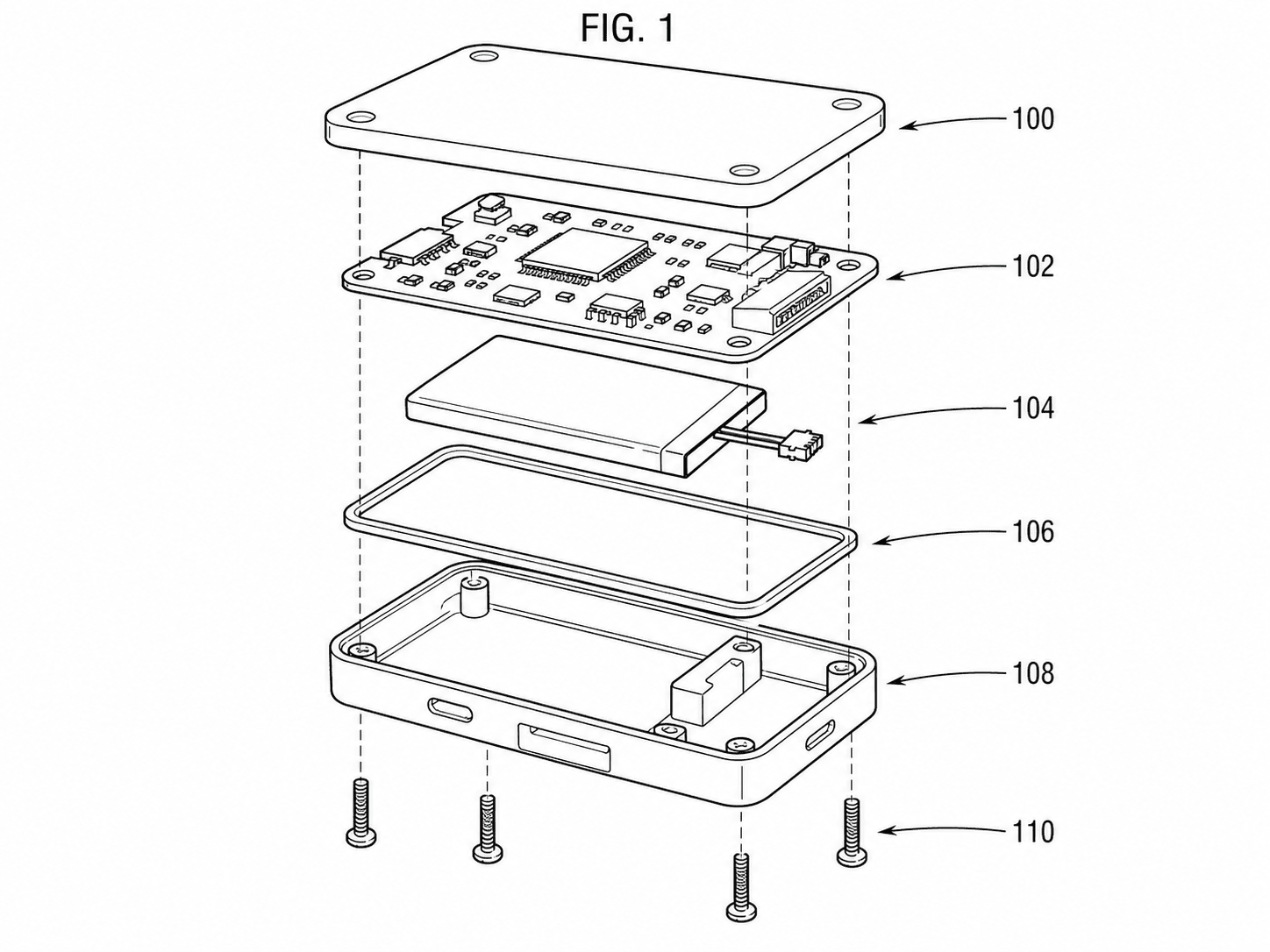

Ejemplos de vistas despiezadas
Invenciones ficticias con estilo de presentación. Abre una para precargar y adaptar.
Documentar el montaje real antes de generar
Un despiece preciso necesita fuentes que confirmen forma, orientación y destino de cada componente relevante.
1
Inventariar piezas visibles y ocultas
Incluye carcasas, fijaciones, juntas, soportes, insertos y subconjuntos que importen para la divulgación.
2
Definir ejes de montaje
Coloca cada grupo sobre un recorrido comprensible y evita dispersar piezas en direcciones arbitrarias.
3
Conservar la identidad de la pieza
El mismo componente mantiene la misma referencia en el despiece, la vista montada y la sección.
Hacer inequívocos destino y orientación
La separación debe revelar orden y ubicación sin insinuar un movimiento o una geometría inexistentes.
Alinear orificios, pasadores y juntas
El lector debe ver dónde encaja cada pieza, cómo se orienta y con qué superficie coopera.
Usar llamadas con moderación
Coloca números fuera del contorno con líneas cortas para no ocultar componentes pequeños.
Añadir una figura complementaria
Si la reivindicación depende del acoplamiento montado, acompaña el despiece con una vista ensamblada o una sección.
Errores comunes en las vistas explotadas
Piezas que se separan en dos o tres direcciones distintas en la misma figura.
Líneas de alineación en trazo continuo que se leen como rasgos estructurales en lugar de guías.
Juntas internas o juntas tóricas flotando en la vista explotada sin destino.
El mismo número usado en la vista explotada y en la sección para piezas distintas.
Generador de vista explosionada para patentes
FAQ de Generador de vistas explotadas para patentes
Crear la vista explosionada de patente
Sube la referencia montada o desmontada más clara e identifica las piezas que la divulgación debe mostrar.
