Ejemplos de dibujos de circuito para solicitudes de patente de utilidad

Las invenciones de circuito suelen quedar demasiado vagas o demasiado cargadas. Un bloque genérico puede no explicar la ruta de señal; un esquema completo puede esconder la invención entre detalles de componentes.

El generador de dibujos de circuitos para patente sirve para esa capa intermedia.

Ejemplo 1: acondicionamiento de señal de sensor

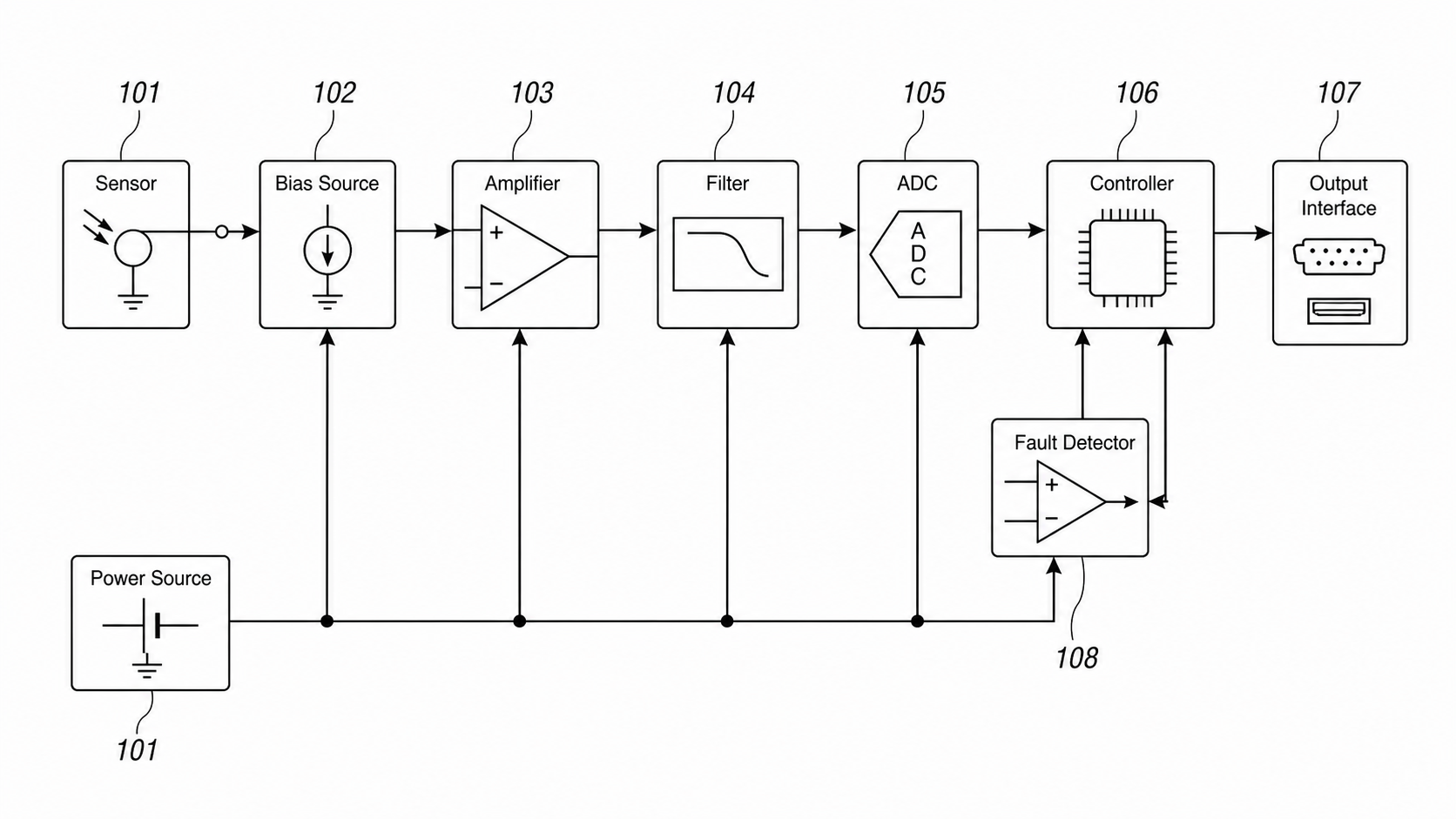

Una figura de sensor puede mostrar elemento sensor, fuente de excitación, amplificador, filtro, convertidor A/D, controlador e interfaz de salida.

Si la invención está en la disposición de la ruta de señal, muestra esa disposición directamente.

Ejemplo 2: ruta de potencia

Las invenciones de potencia suelen necesitar entrada, interruptor o regulador, almacenamiento, carga, detector de fallo y lógica de control.

Cuando la invención es de sistema, puede conectarse con un diagrama eléctrico de patente.

Ejemplo 3: lazo de control

Un lazo de control suele funcionar mejor con dos figuras: un bloque de circuito para la relación física y un diagrama de flujo para la lógica ordenada.

La regla de redacción es conservar solo el detalle de circuito que respalda la reivindicación.

Fuente, tipo de figura y revisión antes de exportar

Antes de dibujar, define la fuente, el tipo de figura y la revisión final. Una figura de patente útil parte de material técnico verificable, usa el tipo de figura más simple para explicar la invención y permanece editable hasta que referencias, márgenes, líneas y formato de exportación estén estables.

Errores frecuentes de dibujo

Una figura de circuito suele fallar por ser demasiado vaga o demasiado densa. Una sola caja “circuit” no explica la ruta de señal; un esquema de ingeniería completo puede esconder la invención entre componentes. La figura de patente debe mostrar la relación funcional que soporta la reivindicación.

Evita valores de componentes innecesarios, números de parte de fabricante, flechas sin significado y elementos importantes sin referencias.

Qué figura de circuito conviene

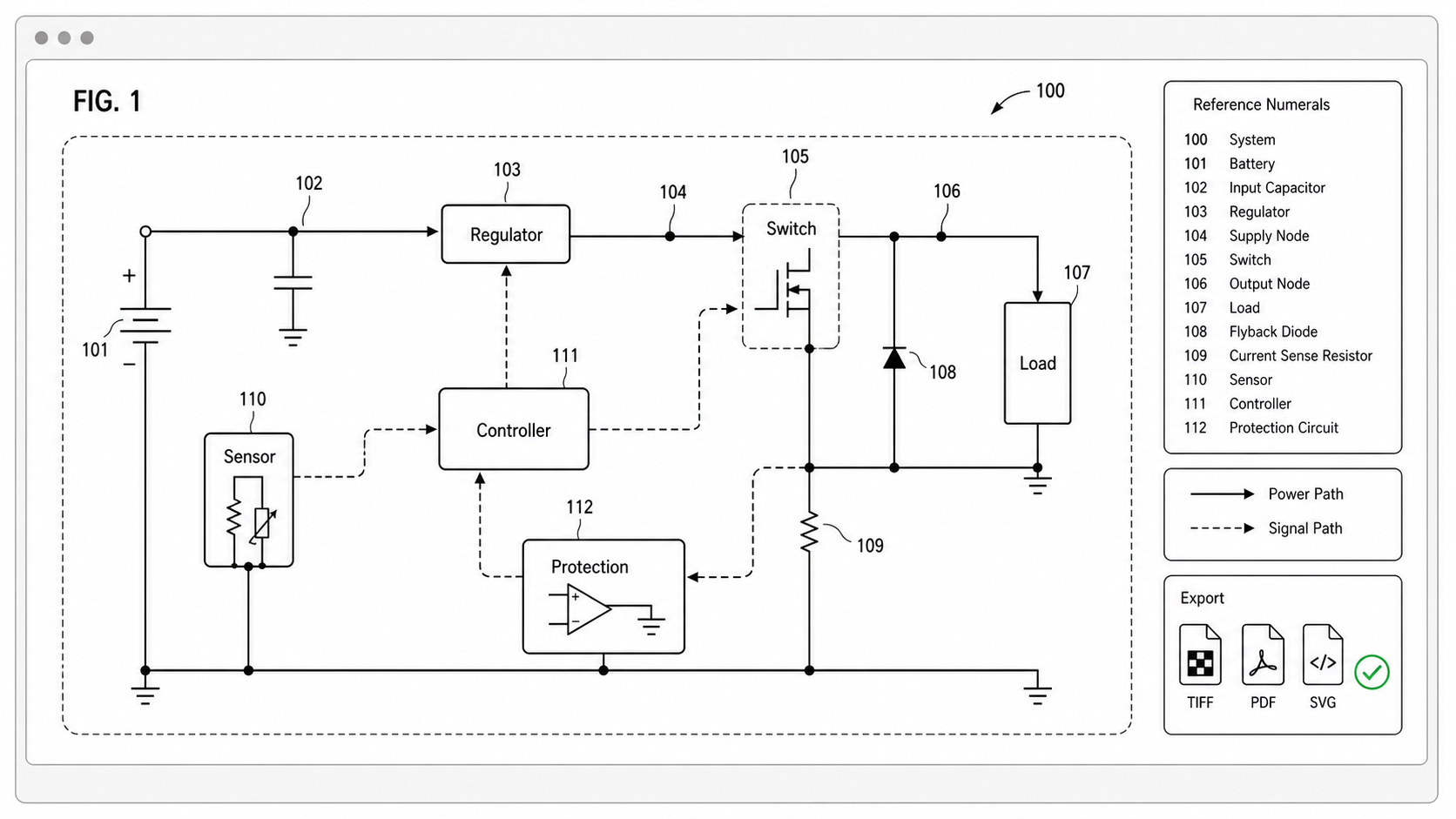

Prompt para PatentFig AI

Create a patent-style circuit figure for a utility patent application.
Show a readable signal path from [sensor/input] through [conditioning block], [converter], [controller], and [output interface].
Include reference numerals and arrows for signal and power flow.
Do not create a dense engineering schematic.

Checklist

Abrir generador de dibujos de circuito de patente.
